电火花加工机床用刀具装夹固定座结构

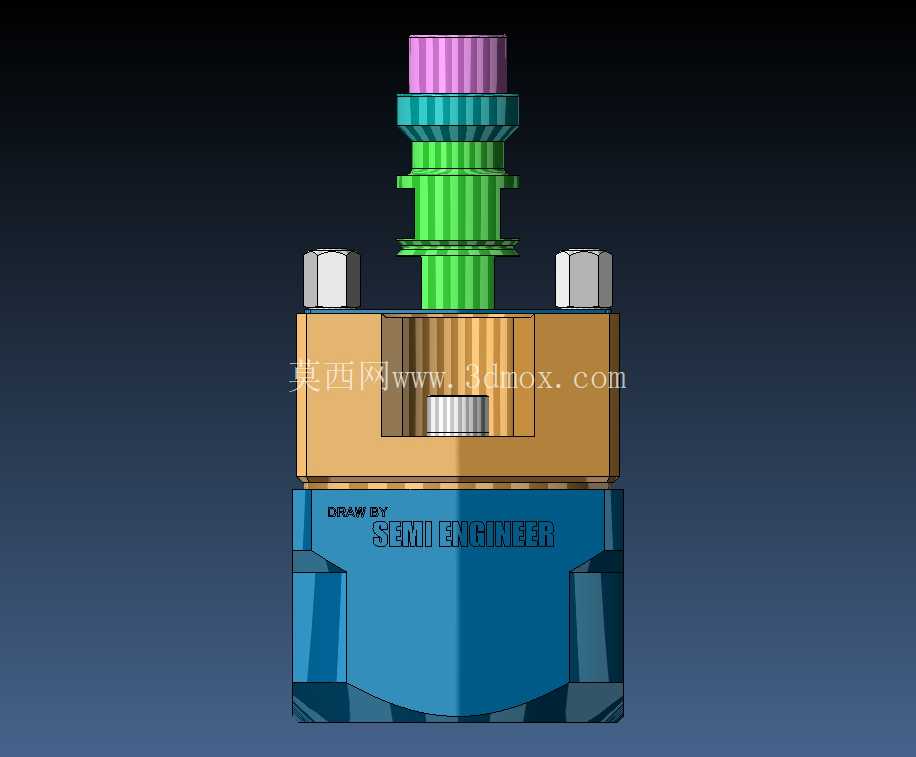

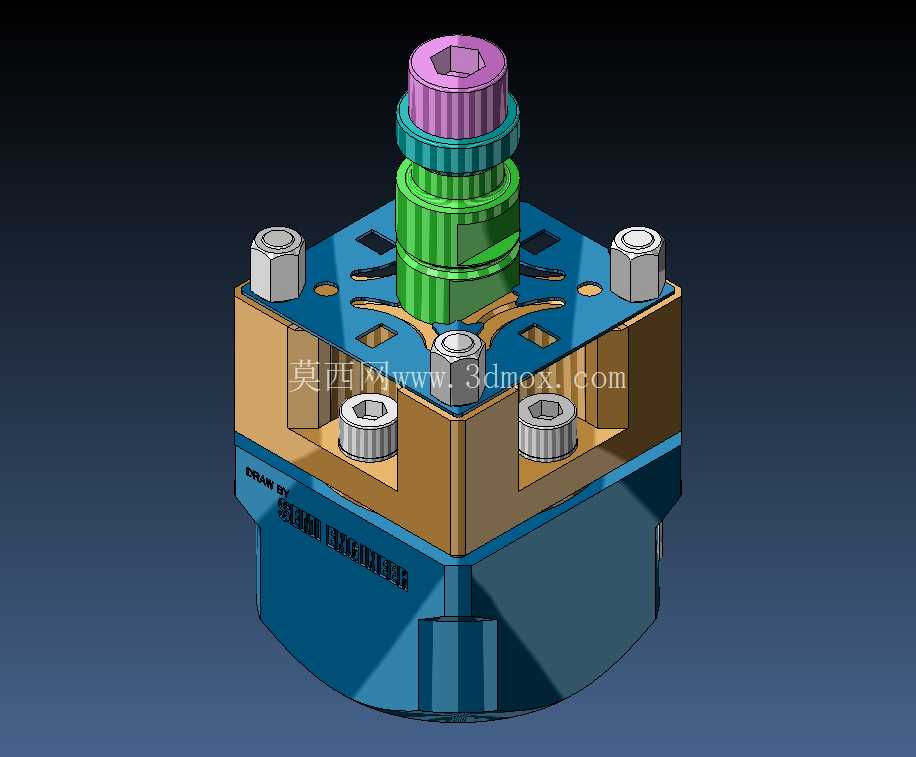

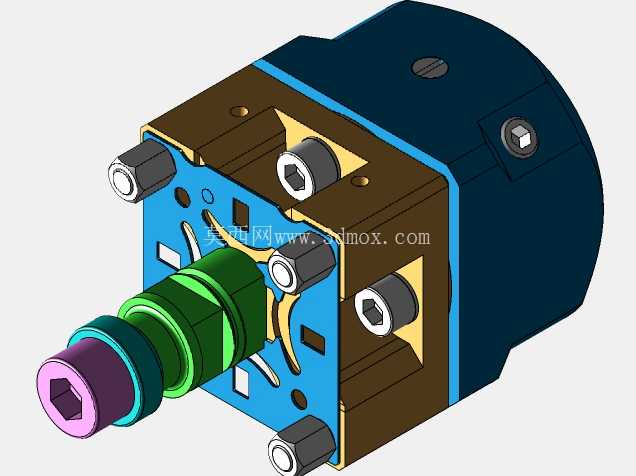

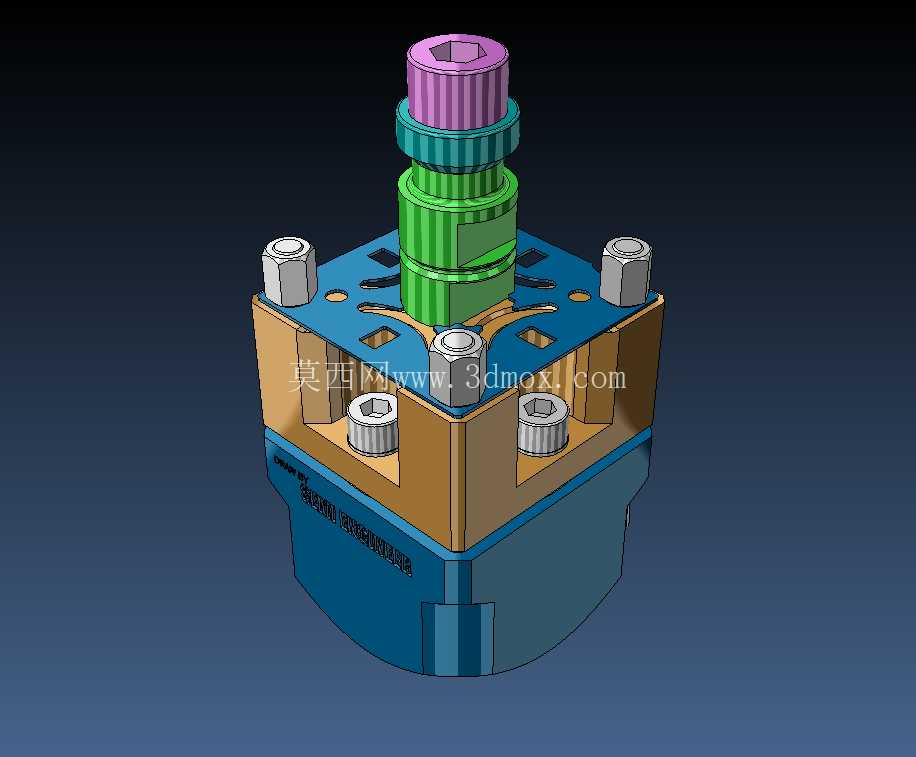

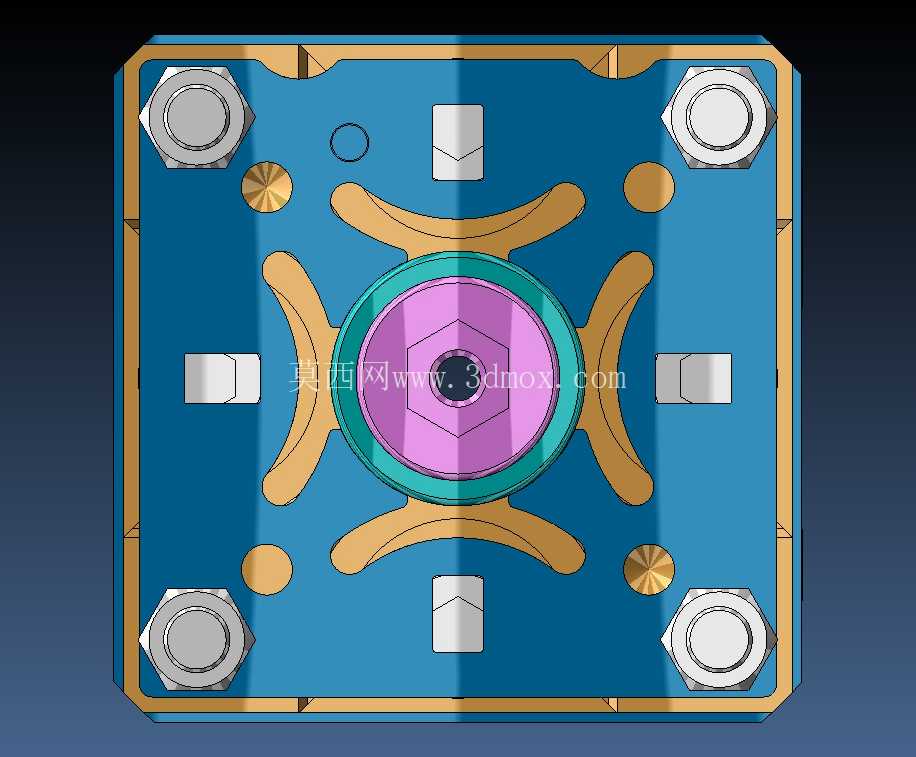

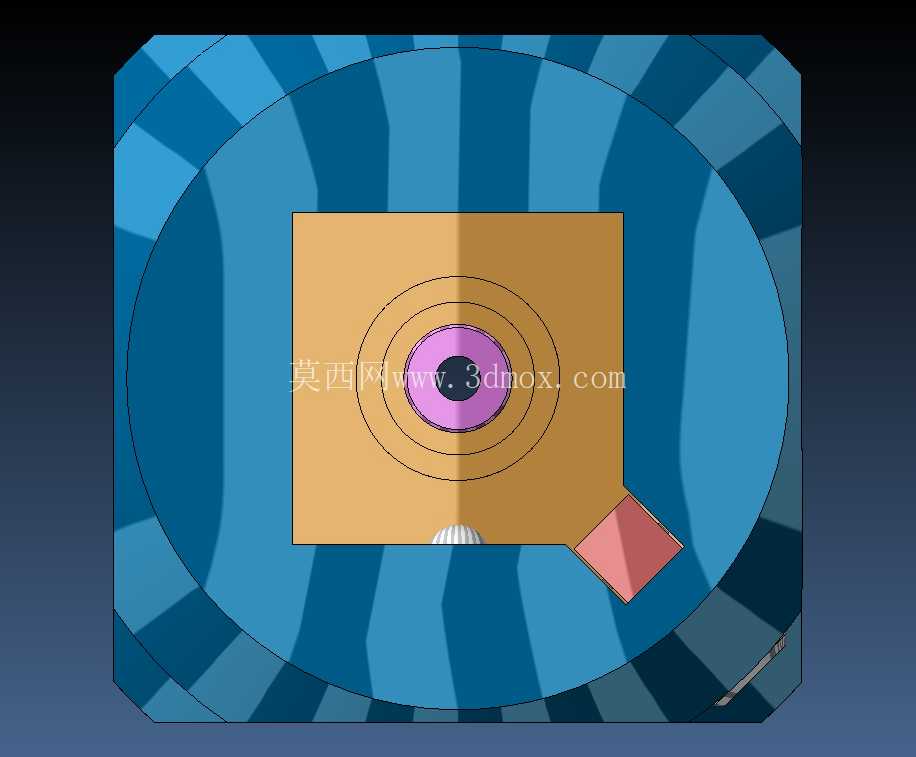

　　在精密电加工车间的日常生产场景里，这类刀座是电火花加工设备主轴端的核心配套部件，主要承担电极刀具的定位、装夹与动力传导作用，区别于传统切削机床的刀座结构，电加工场景下的刀座不需要承受大扭矩切削载荷，但对装夹同轴度、绝缘隔离性能、重复定位精度有极高要求，毕竟电火花加工依靠脉冲放电蚀除金属，任何装夹偏差都会直接反映在工件的成型精度上。从结构设计逻辑来看，这个刀座采用分体式组合结构，主体基座部分使用高强度合金钢做发黑处理，兼顾结构刚性与表面防锈能力，前端装夹模块做了分色区分的功能分区，蓝色板块是绝缘定位层，用来隔绝主轴与电极之间的异常导电，避免脉冲电流损耗影响加工效率，棕褐色的安装块是锁紧受力层，上面均匀分布的内六角螺栓孔位，分别对应不同方向的锁紧调节需求，既可以实现电极径向位置的微调，也能在装夹到位后提供足够的锁紧力，避免加工过程中电极出现微位移。

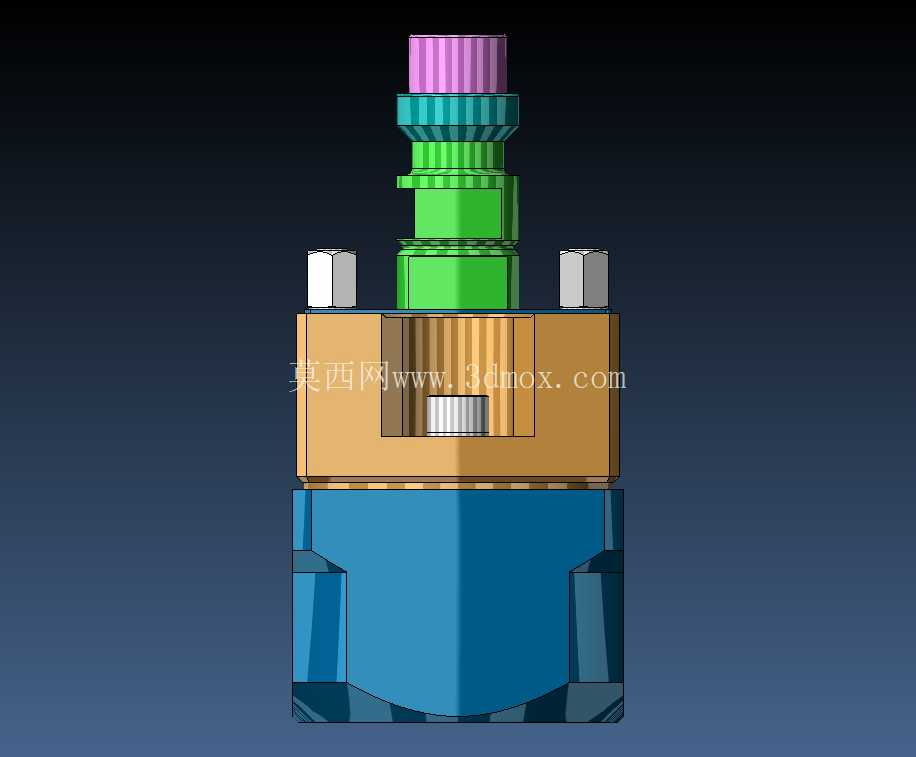

　　前端伸出的多级阶梯轴结构是电极装夹端，不同直径的阶梯段对应不同规格的电极夹头适配需求，最前端的内六角孔是拉紧锁紧结构，配合拉杆可以实现快换式装夹，减少换型调整的辅助时间，这部分的同轴度公差控制在0.005mm以内，保证电极装夹后回转跳动量满足精密加工要求。安装边界方面，刀座后端的法兰连接面与机床主轴端面完全适配，连接螺栓的孔位分布遵循通用电加工主轴的安装标准，不需要额外做转接板改造就能直接替换同规格的原厂刀座，整体径向最大尺寸控制在120mm以内，轴向伸出长度不超过180mm，在深腔加工场景下不会与工件型腔内壁发生干涉，给电极的运动行程留出足够安全距离。

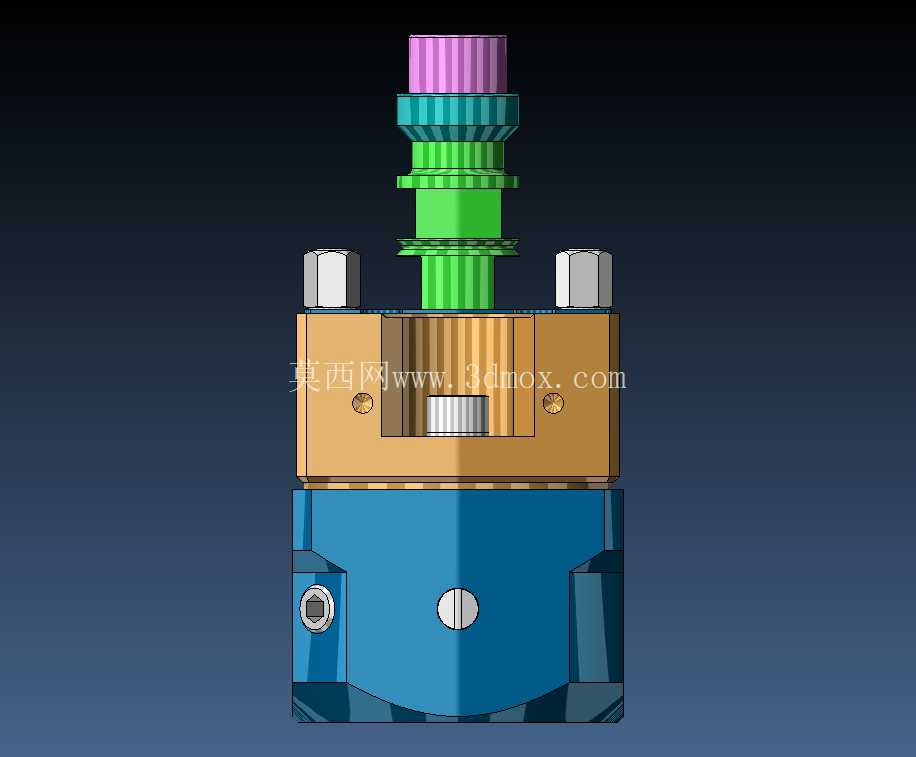

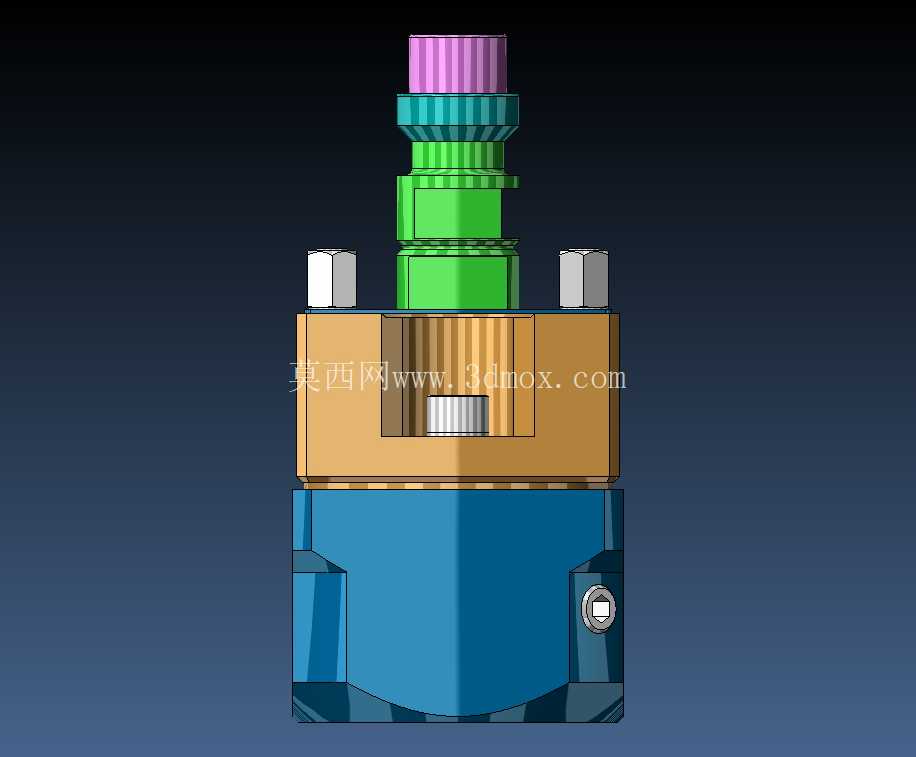

　　实际使用过程中，这个刀座的侧面预留了冲液通道的安装接口，可以配合机床的高压冲液系统，将工作液精准输送到放电加工区域，及时带走蚀除的金属碎屑，避免二次放电影响加工表面质量，各个连接缝隙处都设计了密封槽，安装O型密封圈后可以阻止工作液渗入刀座内部，保护内部的定位基准面不受腐蚀，延长部件的使用寿命。设计时还考虑了日常维护的便捷性，所有锁紧螺栓都采用标准内六角规格，现场操作人员使用常规工具就能完成拆装维护，易损的绝缘定位层做成独立可替换结构，长期使用出现绝缘性能下降后，不需要更换整个刀座，只需要拆开更换对应的绝缘板块即可，大幅降低设备的维护成本。

　　在精密模具加工、微小孔放电加工、异形电极成型加工等场景下，这类刀座的结构稳定性直接决定了最终加工件的尺寸精度，尤其是在加工带有细微特征的模具型腔时，哪怕0.01mm的装夹偏差都会导致特征成型失败，因此结构设计时在锁紧机构与定位基准之间做了刚性强化处理，减少锁紧过程中带来的装夹变形，保证每次装夹的重复定位精度稳定在允许公差范围内。
