数控铣床Z轴进给传动结构设计

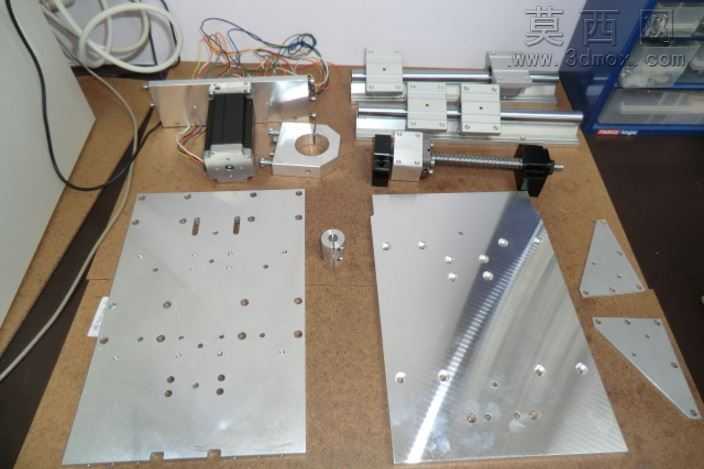

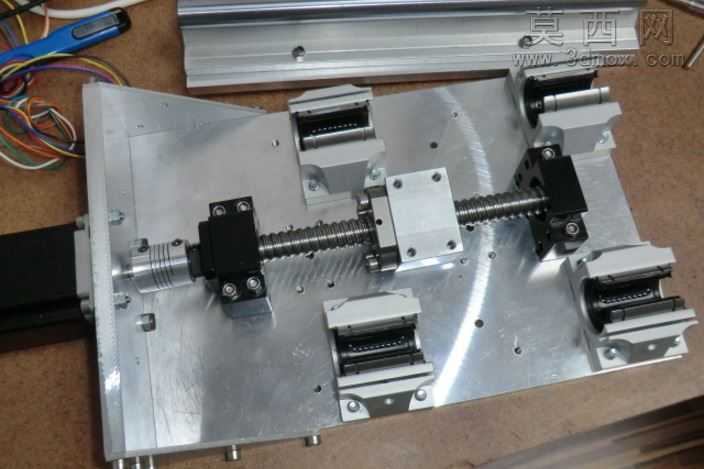

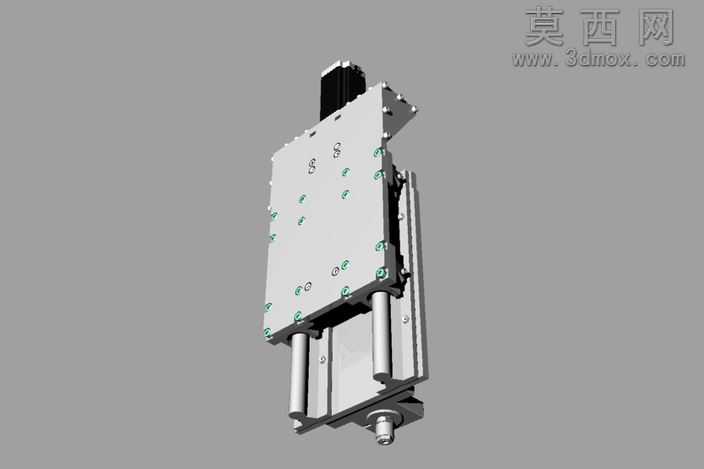

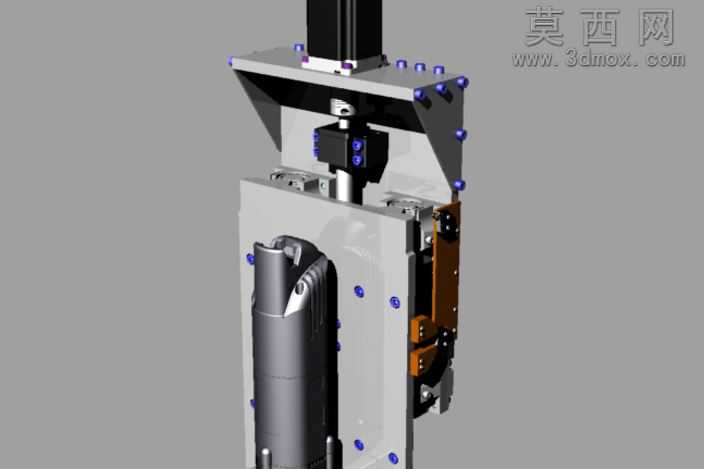

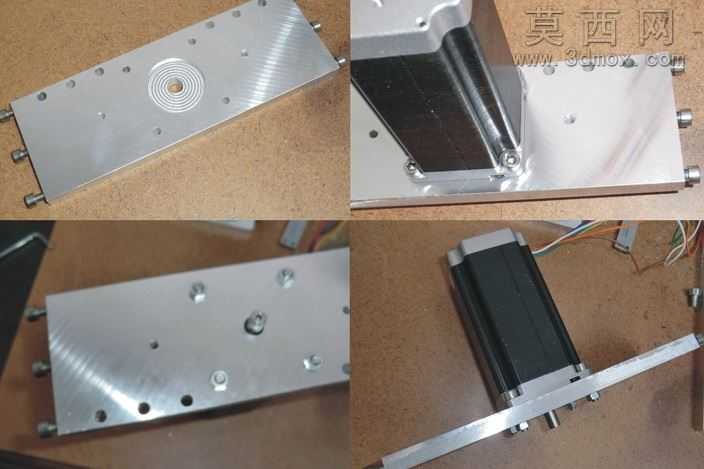

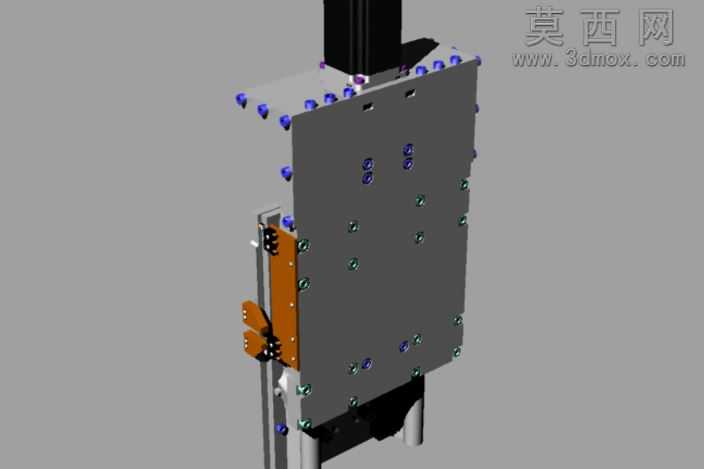

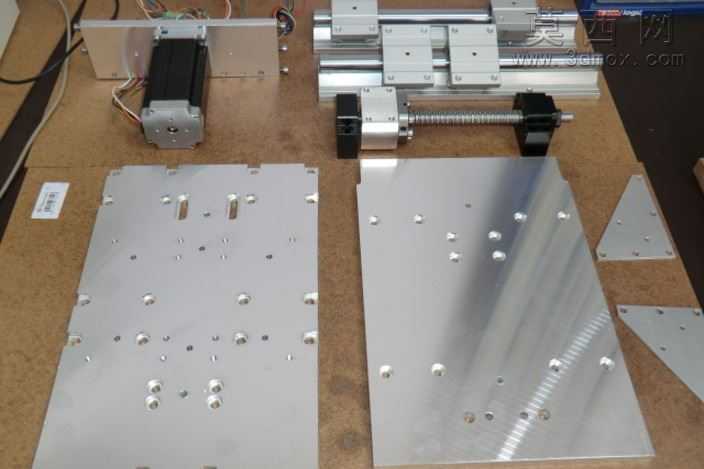

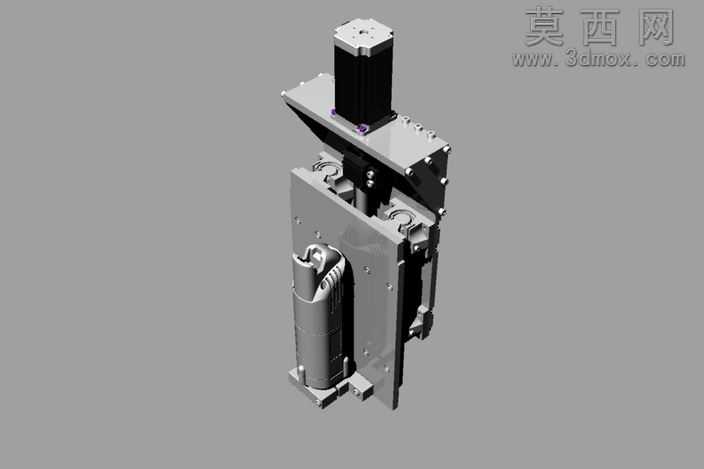

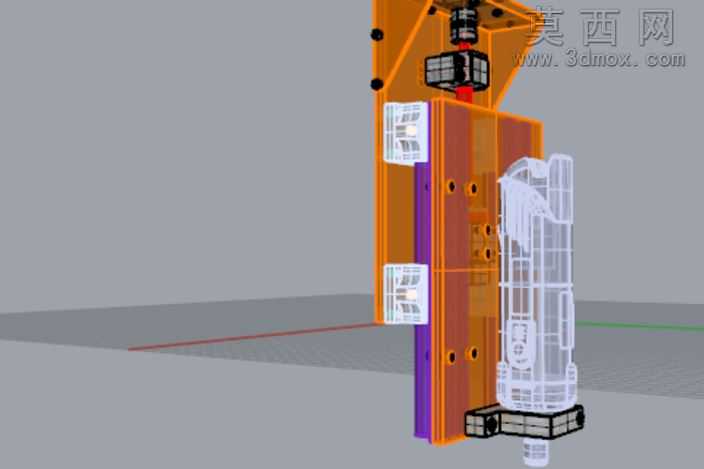

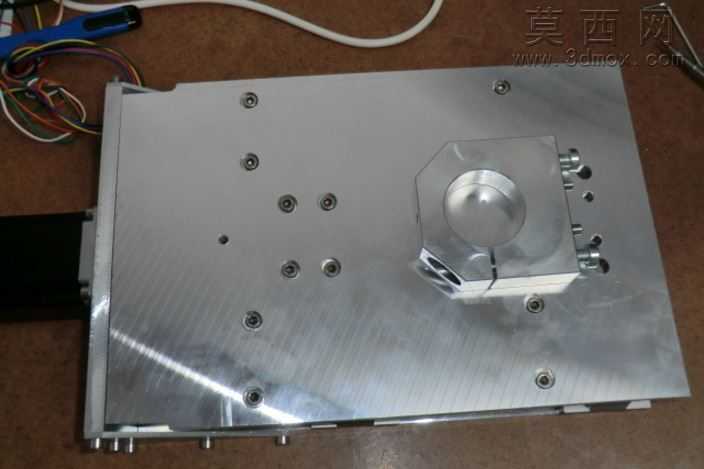

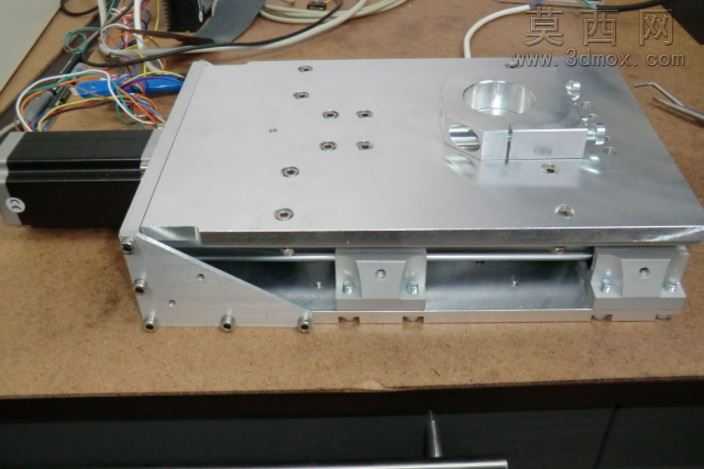

本模型为数控铣床核心Z轴进给传动单元，建模过程严格遵循金属切削机床的设计规范，首先以立式铣床Z轴的运动行程、承载载荷、进给精度要求为核心依据，确定整体布局为滑枕式垂向进给结构，适配中小型数控铣削设备的加工工况。建模阶段先完成基准坐标系搭建，以Z轴运动方向为核心导向基准，依次构建垂向安装基板、线性导轨副、传动丝杠组件、滑枕安装座、主轴挂载支架的基础特征：线性导轨采用双轨四滑块的对称布局，建模时还原了导轨的安装定位槽、滑块的滚珠循环沟槽、密封端盖的细节结构，保证导轨副的装配约束完全符合实际安装公差要求；传动部分采用滚珠丝杠副传动结构，还原了丝杠螺母座的连接法兰、锁紧螺母、轴承支撑座的细节，两端支撑采用固定-支撑的轴承配置，匹配Z轴垂向运动的防下坠设计要求。结构设计上，垂向安装基板采用加厚铸铁材质的实体建模，表面预留了导轨安装基准面、丝杠支撑座安装孔位、行程限位开关的安装凸台，同时在基板侧边设计了拖链安装槽，用于排布主轴动力线、信号线与冷却管路；滑枕部分采用轻量化筋板布局，在保证结构刚性的前提下降低运动部件重量，减少Z轴伺服电机的负载，滑枕前端还原了主轴电机的安装法兰、打刀缸安装位，可直接适配标准加工主轴的装配。材质渲染阶段，对铸铁材质的基板、滑枕采用亚光深灰的铸铁质感，添加细微的铸造纹理与表面磷化处理的质感；导轨、丝杠等传动部件采用镀铬亮面金属材质，还原精加工表面的金属反光；工程塑料材质的拖链、密封件采用哑光黑色工程塑料质感，电气元件采用对应工业器件的标准配色，整体渲染效果清晰区分不同功能部件，直观呈现Z轴的装配层次。设计过程中充分考虑Z轴的运动干涉问题，对全行程范围内的滑枕运动、拖链弯折、管路排布均做了干涉检查，保证各部件在垂向运动全程无碰撞，同时预留了润滑管路的安装通道、防尘折布的安装位，还原实际机床Z轴的防护设计，模型的各部件均采用参数化建模，可根据不同规格铣床的行程、载荷需求快速调整导轨长度、丝杠规格、滑枕尺寸，具备较高的设计复用价值。
