杠杆式压紧气缸JGL-25结构设计

　　这款杠杆式压紧气缸是工装夹具领域常用的气动执行元件，在汽车零部件焊接工装、电子产品组装夹具、五金件机加工定位工位中都有极高的应用普及率，尤其适合需要垂直下压+横向自锁压紧的窄空间安装场景，相比普通直线气缸，它不需要额外设计压臂铰接结构，集成化的结构能大幅缩减夹具整体设计周期与装配调试工作量。从实际使用场景来看，这类气缸常被布置在工装基板的侧装位或者顶面安装位，针对薄壁冲压件、注塑件的边缘压紧需求设计，压臂展开时不会干涉工件上下料轨迹，压紧状态下杠杆增力结构能输出数倍于气缸活塞推力的压紧力，即便气源压力出现小幅波动，也能保证工件定位不发生位移，避免加工过程中出现工件窜动导致的尺寸超差问题。

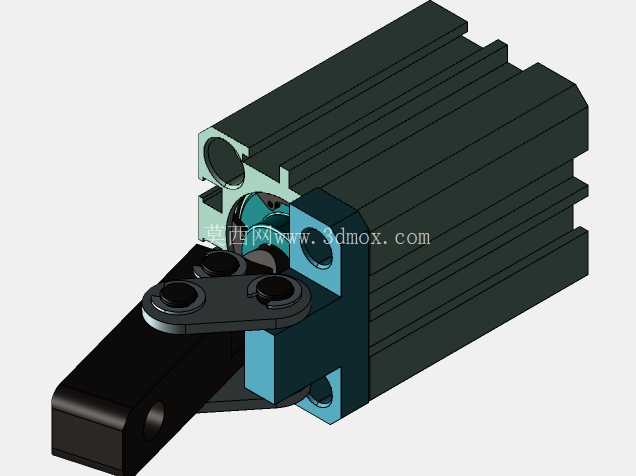

　　从结构设计逻辑来看，这款气缸采用了方形缸体的集成化设计，缸体本身自带安装定位孔，不需要额外配置安装附件，侧面的两个通孔可直接通过内六角螺丝固定在工装基板上，安装孔的位置公差控制在±0.02mm范围内，能保证批量更换气缸时不需要重新调整压臂的压紧位置，减少产线维护的停机时间。缸体前端的杠杆铰接座与缸体采用一体化加工结构，相比分体式铰接座的设计，消除了铰接位置的装配间隙，长期往复工作也不会出现压臂晃动的问题，压臂与活塞推杆的连接采用滚针轴承铰接，往复摆动的摩擦阻力更小，长时间高频工作也不会出现铰接位置卡滞的问题。

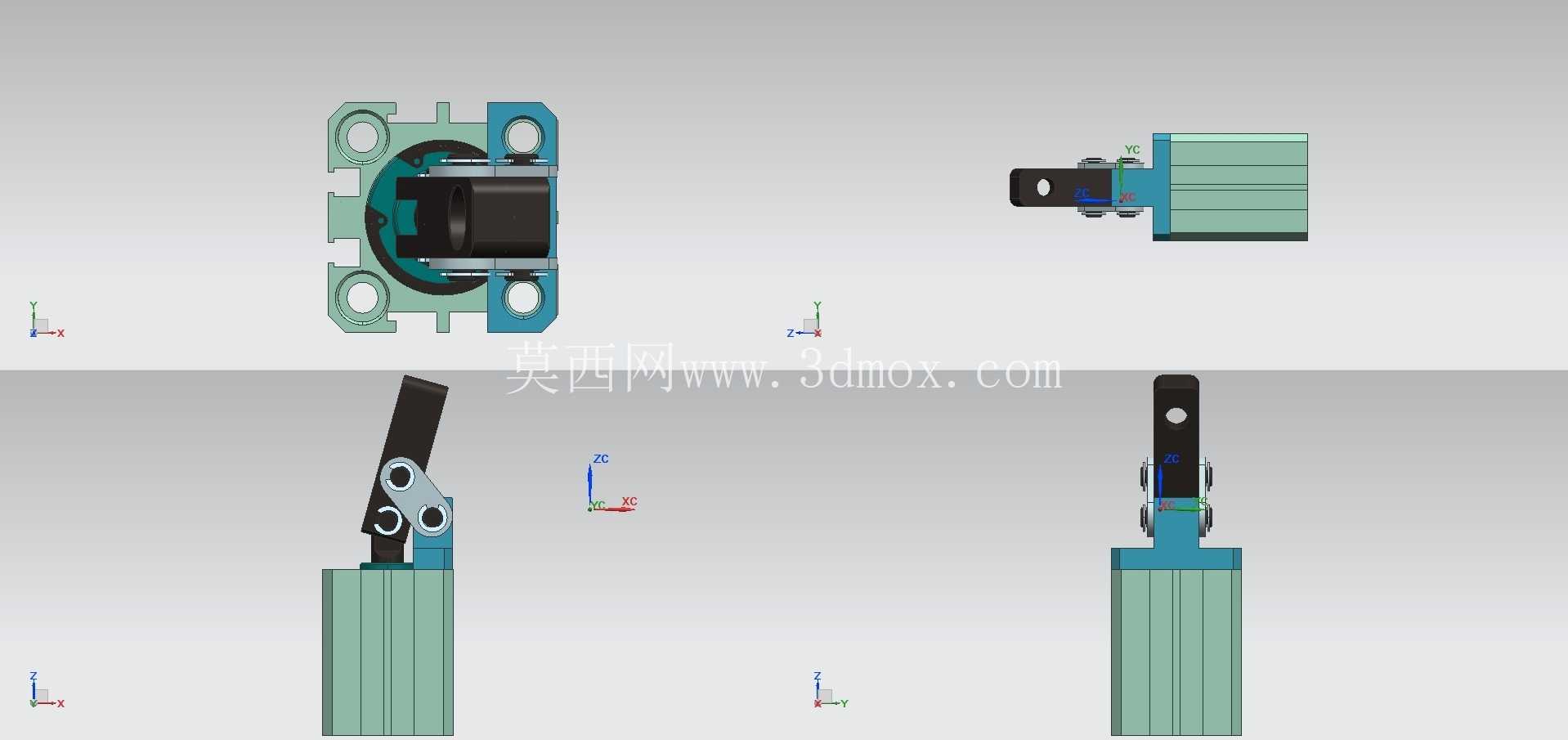

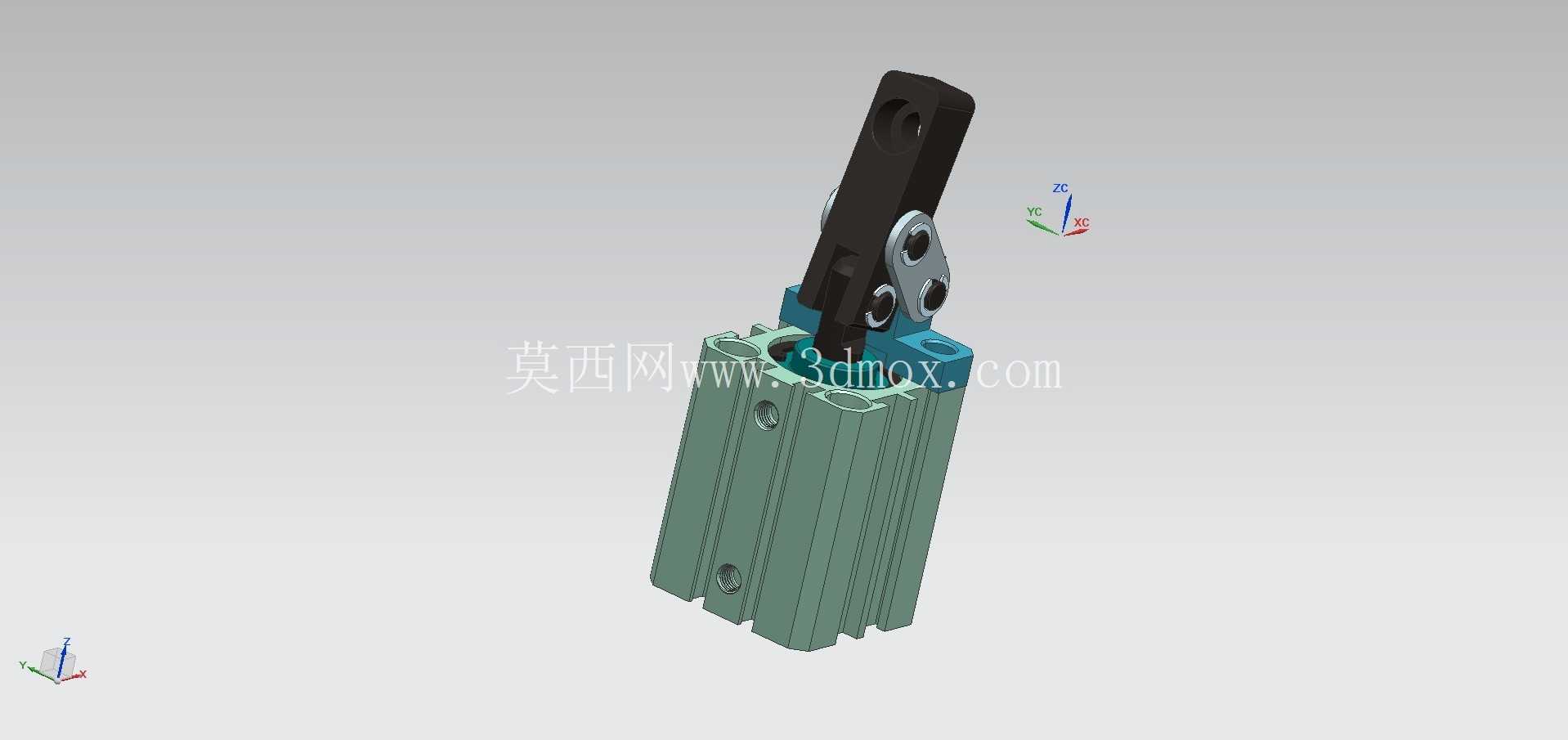

　　压臂的工作端设计有安装螺孔，可以根据实际被压紧工件的外形更换不同材质的压头，比如针对易刮花的铝件、塑料件，可以更换聚氨酯压头，针对钢板类工件可以更换淬火钢压头，适配不同的加工场景需求。从安装边界尺寸来看，这款25缸径的杠杆气缸整体宽度控制在32mm以内，总高度在压紧状态下不超过45mm，非常适合布置在空间紧凑的多工位旋转工装上，不会和相邻的夹紧单元、定位销单元产生空间干涉。气路接口布置在缸体的侧面，采用标准M5螺纹接口，接通气源后活塞上行带动压臂完成90度摆动下压，断气时活塞复位带动压臂抬起，整个动作行程在10mm左右，动作响应时间不超过0.2秒，能匹配自动化产线的高速节拍需求。

　　在设计建模过程中，需要重点关注杠杆铰接位置的间隙配合公差，滚针轴承与铰接轴的配合采用H7/g6的间隙配合，既保证转动灵活，又不会出现过大的旷量；缸体内壁的粗糙度要求控制在Ra0.8以内，保证活塞密封圈的使用寿命，往复工作寿命可以达到300万次以上。另外这款气缸的密封结构采用了双向防尘圈设计，在机加工有切削液、金属碎屑的工况下，也能有效阻挡杂质进入缸体内部，避免活塞密封圈被刮损导致的漏气问题，相比普通气缸更适合恶劣的机加工现场环境。在做夹具三维布局的时候，需要预留出压臂抬起时的摆动空间，压臂完全抬起时的最高点距离安装面的高度要比压紧状态高12mm左右，上下料轨迹设计时要避开这个摆动区间，避免工件和压臂发生碰撞。同时要注意，这类杠杆气缸的压紧力作用点距离铰接中心的距离会直接影响实际输出的压紧力，选型时需要根据所需压紧力的大小，调整压臂工作端的长度，不要超过气缸的额定输出力矩范围，避免长期过载导致杠杆变形或者活塞密封过早损坏。
