BT40刀柄专用锁刀座结构设计

　　在数控加工车间的日常换刀作业场景中，BT40规格刀柄的装拆锁紧一直是影响换刀效率、避免刀柄夹伤的关键环节，这套锁刀装置正是针对立式加工中心、数控铣床常用的BT40锥柄刀具设计的专用装夹工装，完全适配加工车间刀具预调、刀片更换、刀柄拆锁的实际作业需求。从实际使用场景来看，这类锁刀座一般安置在刀具准备区的工作台面上，作业人员在更换可转位刀片、清理刀柄锥面、拆装拉钉的时候，不需要手持刀柄费力固定，也不会因为敲击、卡夹不当造成刀柄锥面磕碰、螺母打滑损伤，能大幅降低刀柄的损耗率，同时提升换刀准备的作业效率。

　　整套装置的结构设计完全围绕BT40刀柄的装夹定位逻辑展开，底部采用带安装孔的方形铸铁基座，四个沉头安装孔可以直接通过T型螺栓固定在工作台面上，安装边界完全适配常规刀具准备台的台面尺寸，基座整体高度经过人体工程学核算，作业人员站立操作时手肘自然下垂即可完成螺母锁紧、刀片更换动作，不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。基座上方的定位支座采用分体式结构，一侧设置与BT40刀柄锥度完全匹配的定位锥孔，锥孔的形位公差严格按照BT刀柄的安装基准设计，装夹时刀柄锥面可以完全贴合定位面，不会出现装夹偏斜导致的螺母拧偏、刀柄损伤问题；另一侧设置带锁紧螺栓的压块结构，压块的接触位置做了圆弧避让，刚好贴合刀柄的法兰台阶位置，锁紧时不会压伤刀柄的高精度配合面，同时能提供足够的锁止力矩，避免在拧动刀柄螺母的时候刀柄跟转。

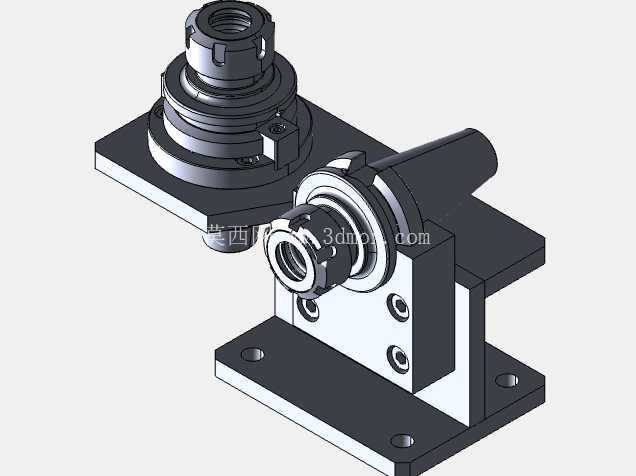

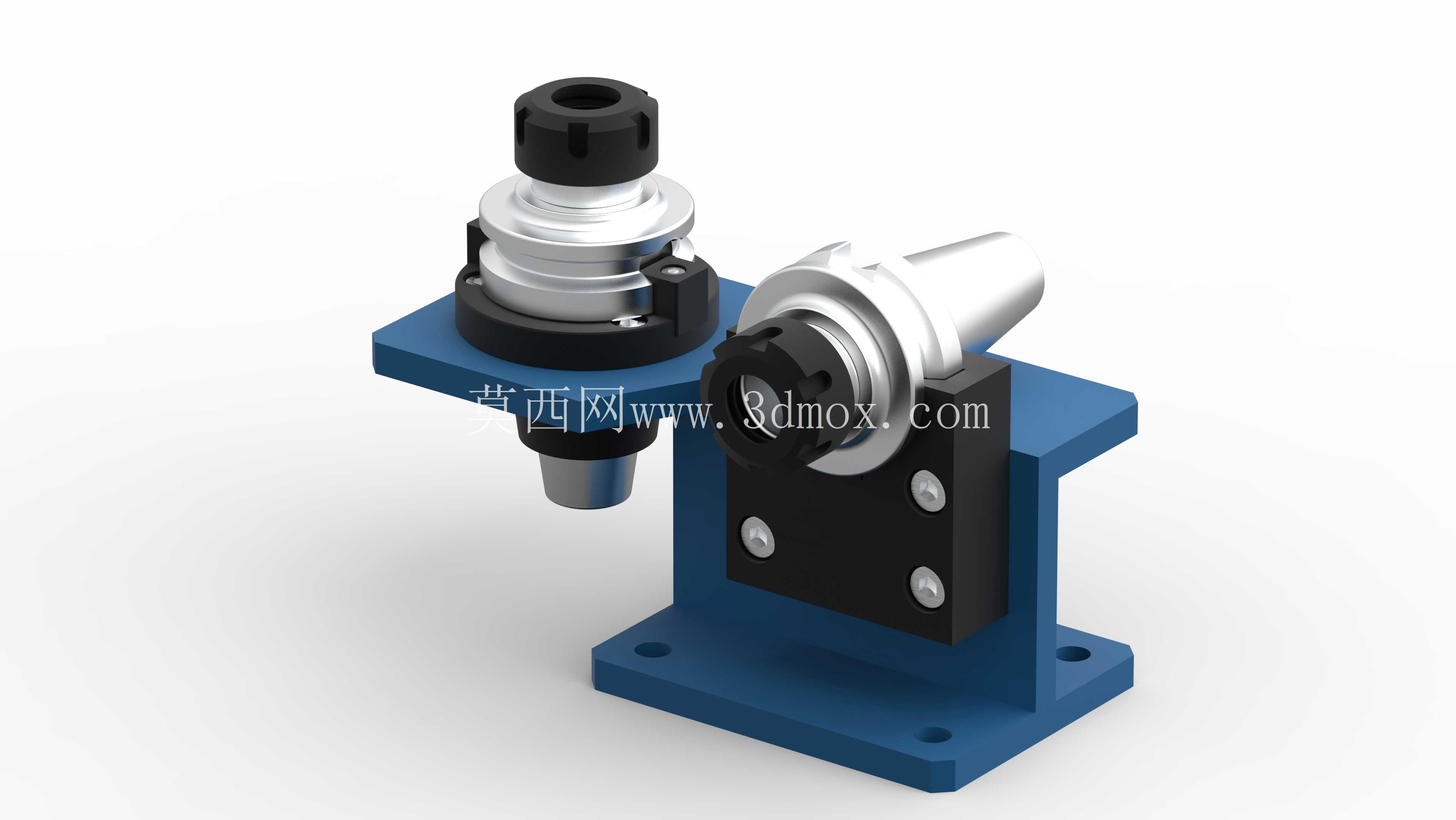

　　装置上同时设置了水平和竖直两个装夹工位，水平工位适合拆装ER螺母、更换弹簧夹头，作业时可以借助扭矩扳手垂直施力，更容易达到规定的锁紧力矩；竖直工位则适合安装拉钉、清理刀柄内冷通道、安装调整可转位刀盘，两个工位可以根据作业需求快速切换，不需要额外调整工装位置。从设计细节来看，所有与刀柄接触的定位面都做了淬火处理，表面硬度达到HRC55以上，长期使用也不会出现压痕、磨损，能长期保持装夹定位精度；基座与定位支座之间采用定位销+螺栓的连接方式，装配时可以保证两个工位的位置精度，后期如果需要适配其他规格的刀柄，只需要更换上部的定位模块即可，不需要更换整个基座，具备一定的模块化扩展能力。

　　在实际选型使用时，这套锁刀装置完全适配所有标准BT40规格的刀柄，不管是ER型、面铣刀型、莫氏钻套型的刀柄都可以稳定装夹，不需要额外加装转换套；安装时只需要保证基座台面与工作台面贴合，四个安装螺栓均匀锁紧即可，不需要复杂的调试校准，日常使用时只需要定期清理锥孔内的铁屑、杂物，在活动压块的铰接位置定期涂抹少量润滑脂即可，维护成本极低。相比传统的简易锁刀架，这套装置的双工位设计覆盖了刀柄拆装的全部作业场景，定位精度更高，装夹稳定性更好，不会出现刀柄打滑、锥面划伤的问题，非常适合批量加工场景下的刀具预调作业使用，也可以作为数控实训基地的刀柄拆装教学工装使用，结构紧凑不占空间，整体重量适中，不需要固定时也可以直接放置在台面上临时使用，适配不同的作业场景需求。
