CNMM250932方形车削刀片结构设计

在金属切削加工的实际生产场景里，车削工序占据了机加工总量的近四成，而可转位车刀片作为车床加工的核心执行元件，其结构设计直接决定了加工效率、工件表面质量与刀具使用寿命。本次呈现的CNMM250932规格方形车刀片，是针对重型粗车、半精车工况开发的切削元件，适配普通卧式车床、数控车床的外圆车削、端面车削、台阶车削加工需求，常见于45号钢、合金结构钢、不锈钢等常见金属材料的大余量去除作业。

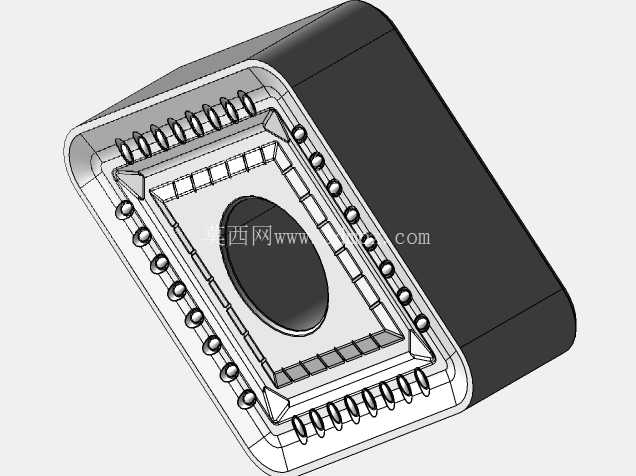

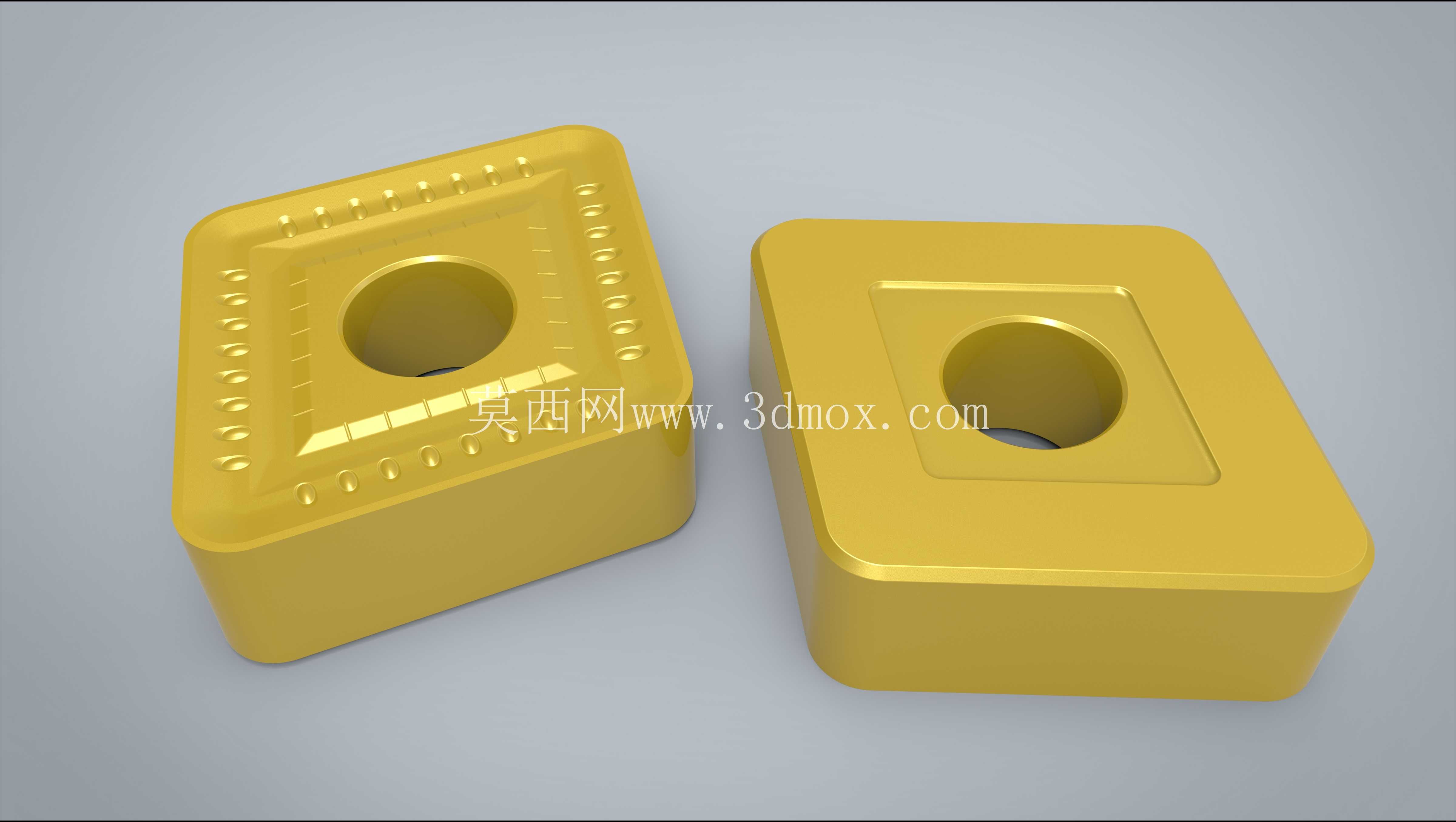

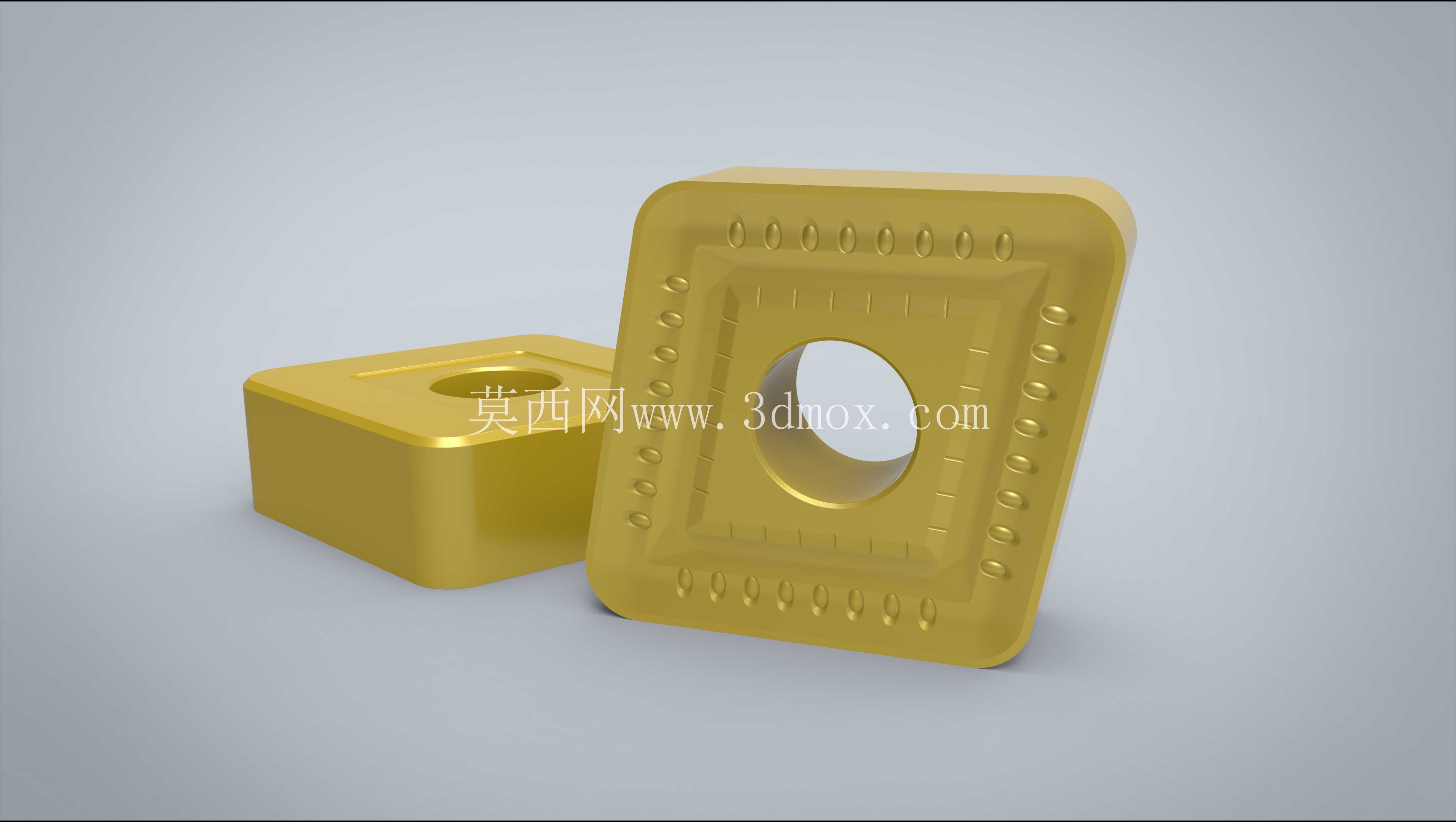

从实际安装适配维度来看，该刀片为正方形带中心孔结构，刀片内切圆直径对应25mm规格，刀片厚度为9.52mm，刀尖圆弧半径为0.8mm，中心安装孔的尺寸适配标准杠杆式、楔块式车刀刀杆的压紧结构，安装时无需额外打磨修配，可直接卡入对应规格的刀杆刀槽，通过压紧螺钉穿过中心孔完成锁紧，安装后刀片定位面与刀杆支撑面完全贴合，重复定位精度可控制在0.02mm以内，满足批量加工的换刀精度要求。刀片的断屑槽采用环绕式凸点与阶梯槽复合结构，前刀面的环形排布凸点可在切削过程中对切屑形成多点支撑引导，迫使切屑按照预设曲率卷曲折断，避免长切屑缠绕工件或刀杆，在背吃刀量2-6mm、进给量0.2-0.6mm/r的常规粗车参数区间内，可稳定形成C型或短螺旋型切屑，无需人工频繁清理切屑。

设计过程中针对刀片的受力特性做了针对性优化，正方形结构的四个切削刃可在单刃磨损后转位使用，单刀片可提供四个有效切削刃，相比三角形刀片提升了单刀片的有效刃口数量，降低了单位加工时长的刀具损耗成本。刀片刃口做了0.05mm左右的钝化处理，避免刃口微观崩缺导致的早期失效，同时刃口负倒棱结构可提升刃口抗冲击性能，在断续车削、带氧化皮毛坯的粗加工场景下，可有效抵御切削冲击，减少崩刃概率。刀片的上下平面为高精度研磨定位面，平面度控制在0.01mm以内，保证安装后切削刃的等高性，避免单刃过载导致的异常磨损。

从实际应用反馈来看，该类刀片在普通钢件的连续车削工况下，线速度可适配120-220m/min的加工参数区间，相比同规格焊接车刀，切削效率可提升40%以上，同时省去了焊接、刃磨刀具的辅助时间，换刀仅需松开压紧件转位即可完成，大幅降低了机床停机等待时间。在针对锻件毛坯的粗加工场景中，刀片的抗冲击结构可承受毛坯表面氧化皮、硬质点的断续冲击，不会出现早期崩刃问题，稳定完成大余量毛坯的开粗作业。刀片的涂层适配常规硬质合金基体的CVD涂层工艺，涂层与基体的结合强度可满足高速切削下的抗磨损要求，后刀面磨损速率控制在合理区间，可保证长时间加工的尺寸稳定性。

在建模过程中，针对刀片的断屑槽凸点、中心孔倒角、刃口钝化等细节做了1:1还原，所有尺寸公差均参照可转位刀片的国标公差要求设定，定位面的形位公差、切削刃的角度参数均与实际量产刀片保持一致，可直接用于刀杆的装配干涉检查、切削仿真分析，也可作为数控加工教学、刀具选型展示的数字化模型使用。模型的曲面过渡均做了连续处理，没有碎面、尖角等建模缺陷，可直接导入各类三维软件做后续的装配、仿真操作，无需额外修复几何结构。
