含20%纤维尼龙材料齿轮注射成型模板

　　这套齿轮注射成型结构，针对添加20%纤维的尼龙材料成型特性做了针对性适配，在小模数精密传动件量产场景中适配性极强，常见于小型家电传动箱、办公设备走纸机构、小型自动化设备动力传输单元这类对齿轮耐磨度、尺寸稳定性有较高要求的应用场景。日常接触的小型传动结构里，纯尼龙齿轮在持续啮合受力下容易出现蠕变变形，添加20%纤维填充后，材料刚性、抗蠕变性能、耐磨寿命都有明显提升，但纤维填充材料在注塑充模过程中容易出现纤维取向导致的各向异性收缩，还有浇口位置纤维外露、啮合齿面成型精度不足的问题，这套模板的结构设计正是围绕这些实际生产痛点展开。从结构布局来看，模板内集成了多规格不同模数、不同齿数的齿轮成型腔，涵盖直齿圆柱齿轮、双联齿轮、

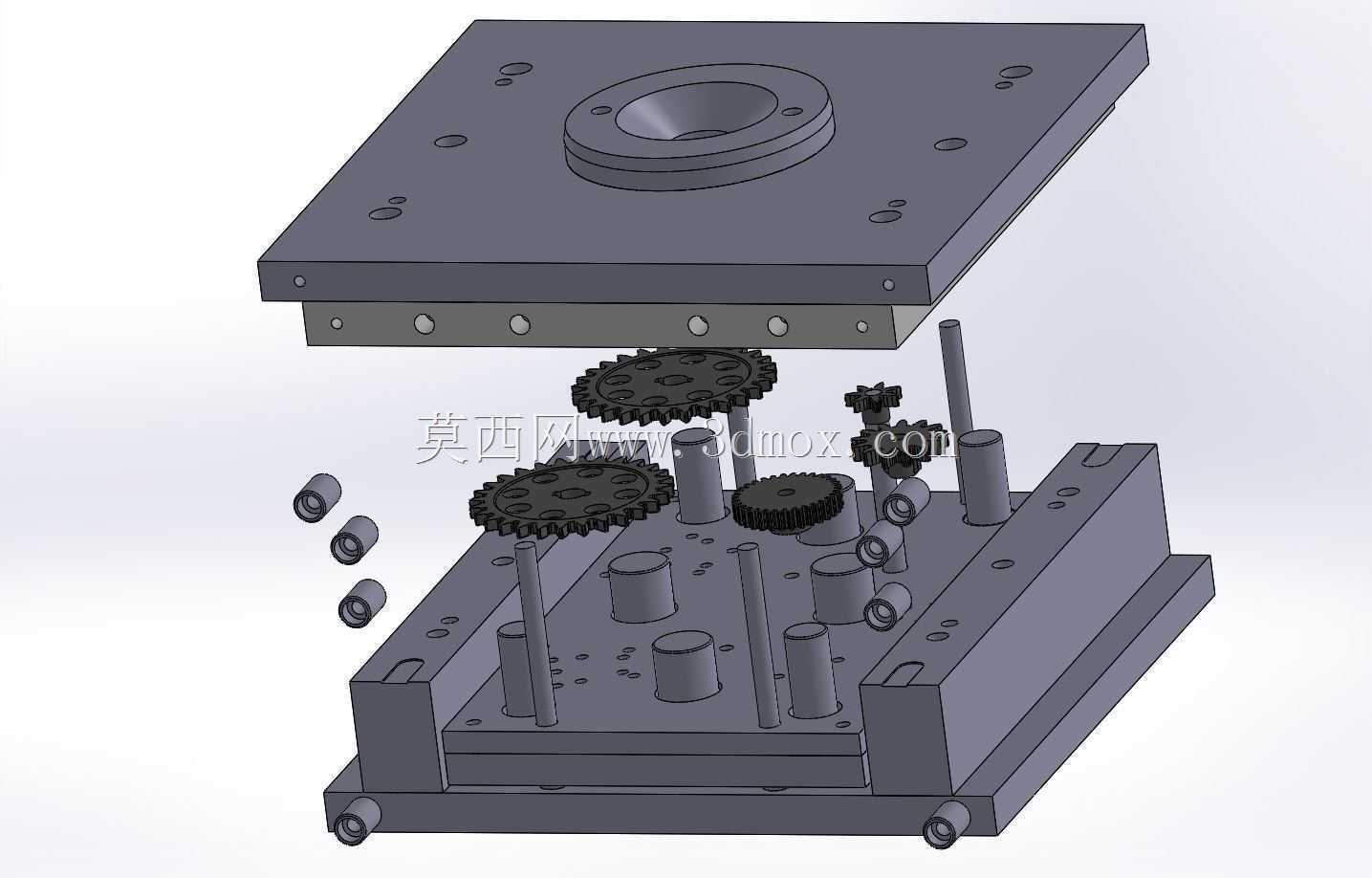

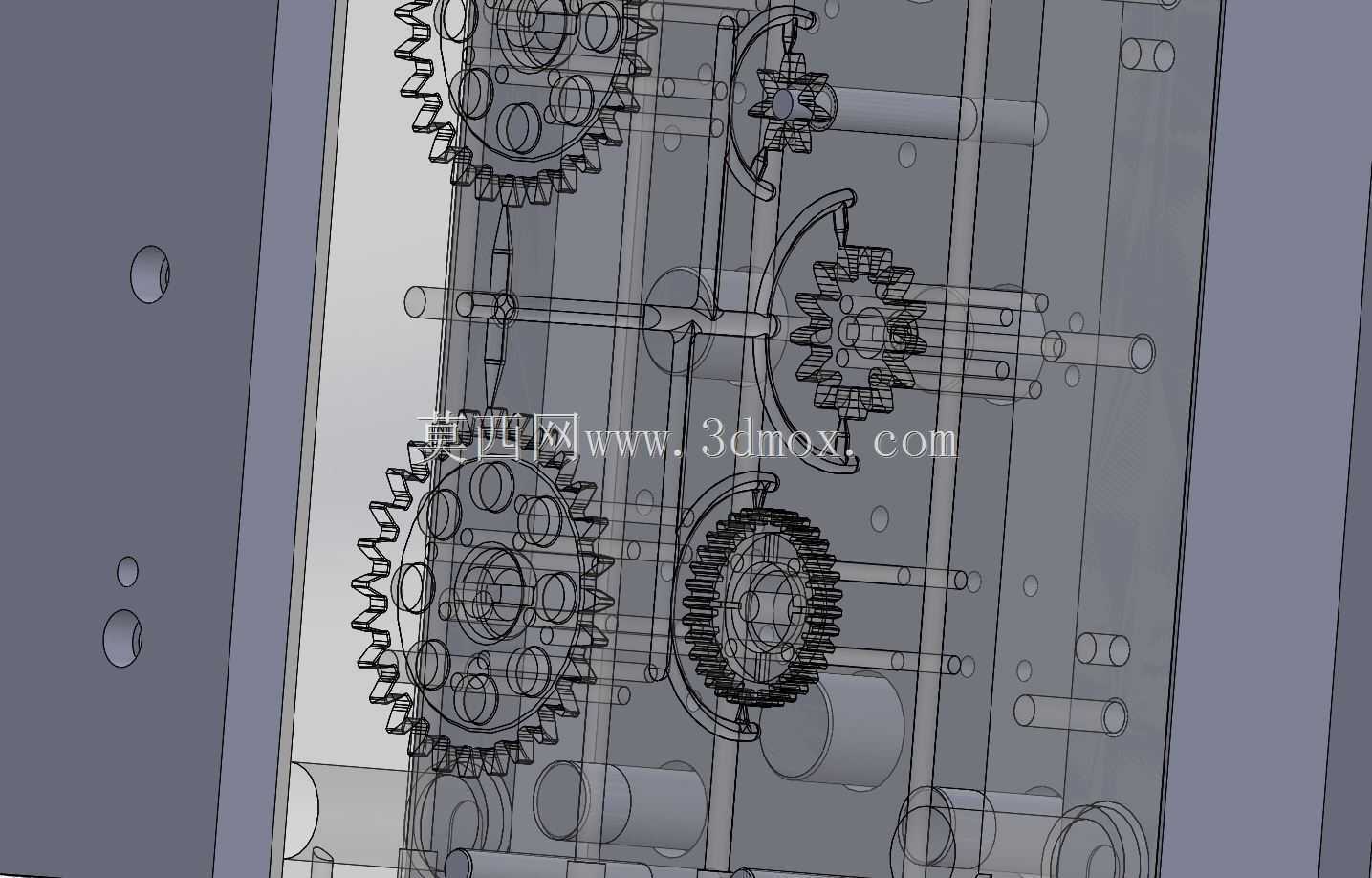

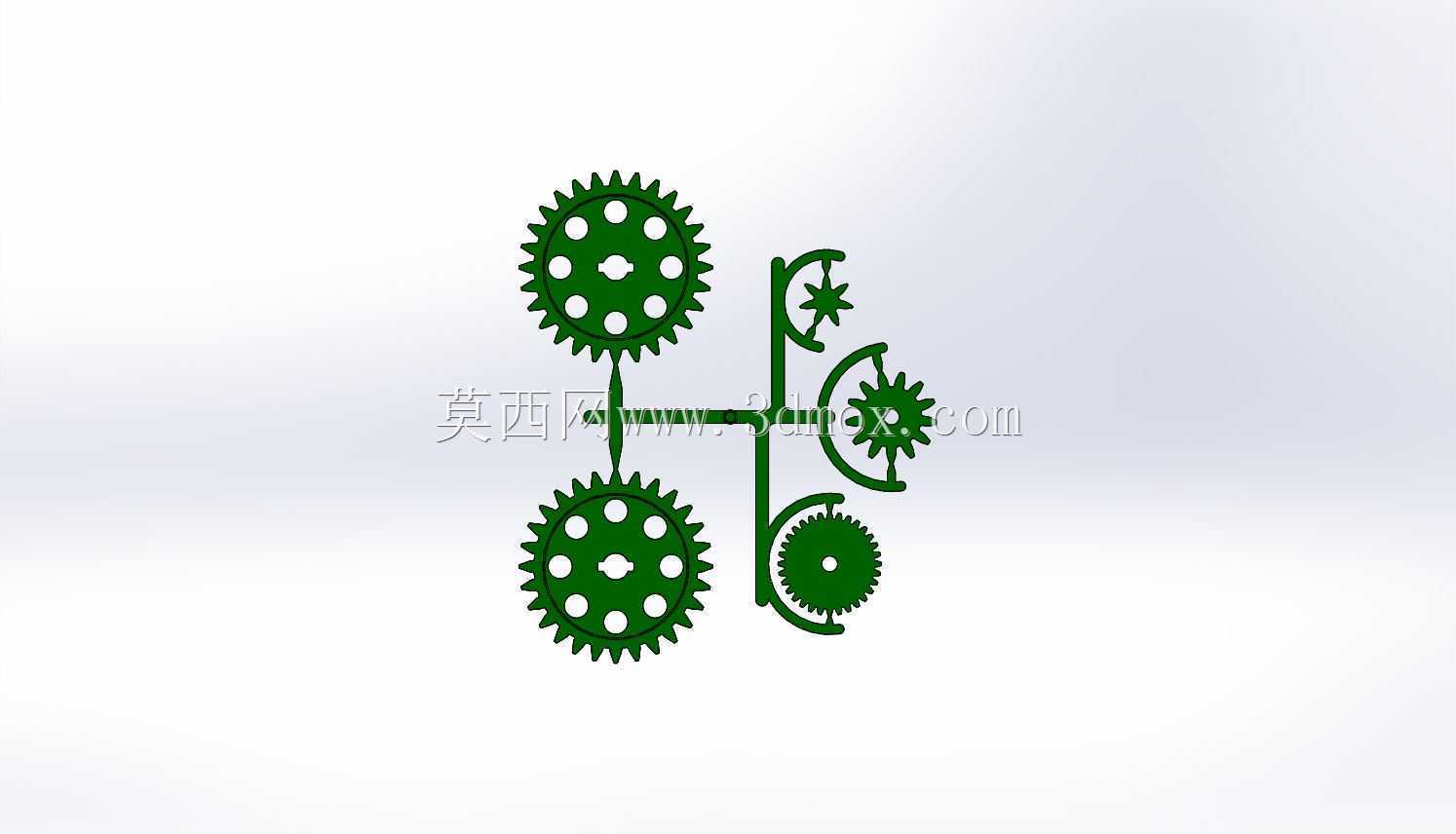

　　小模数行星齿轮这类常用传动齿轮构型，能一次性完成多规格传动齿轮的同批次成型，减少多套模具反复换模调试的成本，适配小批量多型号齿轮组件的快速打样与中小批量生产需求。设计过程中首先考虑的是纤维填充尼龙的流动特性，浇口位置都设置在齿轮轮毂中心位置，采用点浇口进胶方式，让熔融材料从轮毂处向轮齿边缘径向充模，最大程度让纤维沿着齿轮径向取向，匹配齿轮传动时轮齿的受力方向，减少成型后轮齿因纤维取向不合理导致的受力易断问题，同时避免浇口痕迹残留在齿面影响啮合精度。成型腔的齿形部分做了针对性的收缩率补偿，考虑到纤维填充尼龙垂直流动方向与平行流动方向的收缩率差异，在齿厚、齿顶圆、齿根圆的尺寸预留上做了差异化补偿，不是统一套用普通塑料的收缩率参数，

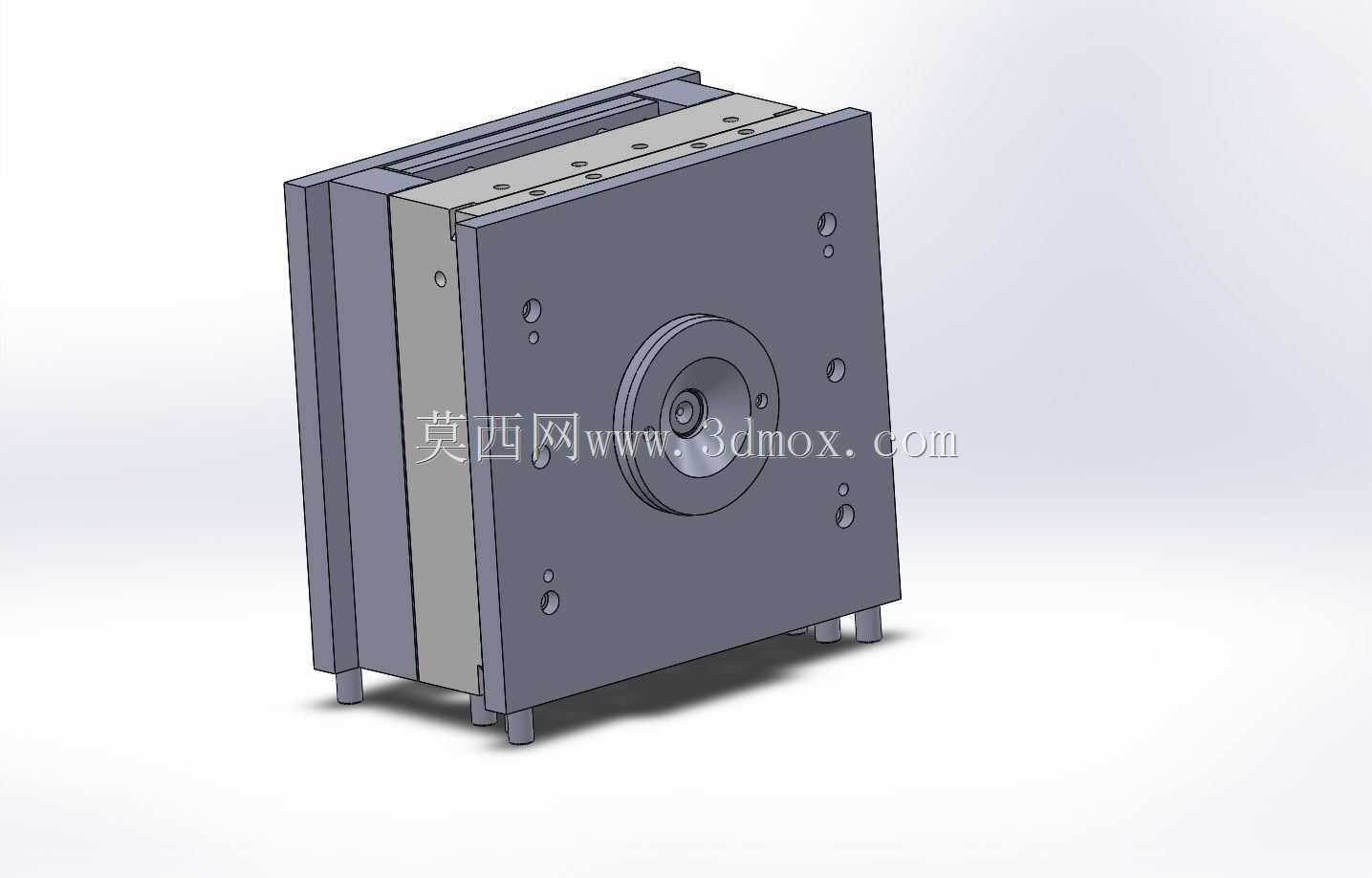

　　避免成型后齿轮出现公法线长度超差、啮合侧隙过大或卡齿的问题。模板的冷却水路布局围绕齿轮成型腔做环形环绕布置，在轮毂厚壁位置额外增设了局部冷却点位，避免厚壁处冷却不均导致的缩痕问题，同时保证各个齿形位置冷却速率一致，减少因冷却不均导致的齿形翘曲变形，保证成型后齿轮的齿向误差、齿形误差满足精密传动的精度要求。安装边界上，这套模板适配常规卧式注塑机的模架安装尺寸，定位圈、浇口套的尺寸符合通用注塑机的装模标准，导柱导套的位置做了对称防呆设计，避免装模时方向错配导致的型腔磕碰，顶出结构采用顶板顶出配合轮毂位置的顶杆布局，顶出力均匀分布在齿轮轮毂端面，不会顶伤齿面结构，也能避免顶出时齿轮受力不均导致的变形。实际生产使用中，

　　这套模板成型的齿轮不需要做额外的齿面二次加工，成型后即可直接装入传动机构使用，啮合传动时噪音低、耐磨性能好，在持续负载工况下的尺寸稳定性远优于纯尼龙齿轮，针对小型传动组件的量产需求，能有效降低单件齿轮的成型成本，同时保证批次间齿轮的精度一致性，减少装配时的选配工作量。在传动机构的实际运行中，这类纤维增强尼龙齿轮不需要额外添加润滑脂，自润滑性能优异，能在无油润滑的工况下长期稳定运行，适配办公设备、小家电这类不方便添加润滑油的应用场景，不会出现油污污染周边结构的问题。模板的分型面设置在齿轮的端面位置，分型面贴合精度做了精配处理，避免成型时出现飞边毛刺，减少后续去毛刺的人工工作量，针对齿轮中心的安装轴孔，成型腔里的型芯做了高精度研磨处理，保证成型后轴孔的尺寸精度与同轴度，装配时不需要额外铰孔就能直接和传动轴配合，压装后齿轮的径向跳动量满足精密传动的要求。
