多管路集成式液压工装夹具结构设计

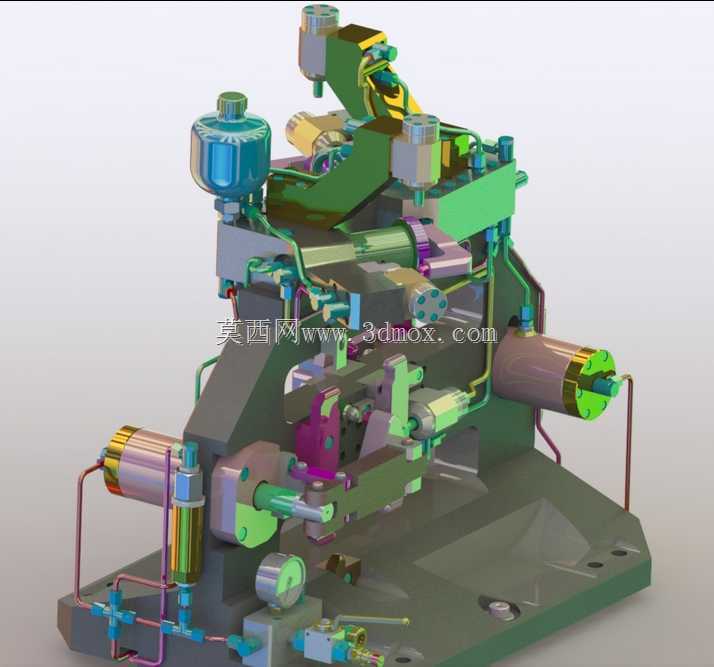

　　这套集成式液压工装装置，主要面向精密机加工、液压元件装配、多工序复合加工场景设计，用来解决异形结构件、多工位同步装夹的精度一致性问题，替代传统手动压板装夹带来的装夹效率低、夹紧力不均、定位偏差大的痛点。从结构布局来看，整套装置以一体式铸造底座为安装基准，底座上预留了多组T型槽与定位销孔，可直接适配加工中心工作台、液压试验台的标准安装接口，安装边界控制在常规中小型加工设备的工作台行程范围内，无需额外改造设备台面即可完成装夹固定。装置的核心夹紧单元采用分布式液压油缸布局，根据待装夹工件的受力点分布，分别配置了水平顶紧、垂直压紧、侧向定位的多组执行元件，每组油缸的进出油口通过底座内部预埋的通油孔道连通，外部仅保留一组主进油与主回油接口，

　　大幅减少了外露管路的数量，避免加工过程中铁屑、切削液缠绕管路造成的密封失效问题。在元件选型层面，装置上集成的压力表、单向节流阀、蓄能器等液压辅件，均采用模块化安装方式，压力表直接嵌入底座侧方的安装孔内，可实时观测系统工作压力，便于操作人员在装夹过程中判断夹紧力是否处于工艺要求区间；单向节流阀布置在每组夹紧油缸的进油支路上，可单独调整每个夹紧点的动作速度与输出压力，适配不同壁厚、不同材质工件的装夹需求，避免薄壁件装夹变形；顶部配置的小型蓄能器用于稳定系统压力，当外部液压源出现短暂压力波动时，可维持夹紧力稳定，防止加工过程中工件移位造成的零件报废。整套装置的定位基准面经过精加工处理，定位销采用可更换式设计，当需要适配不同型号的工件时，

　　仅需更换对应规格的定位销与调整少量油缸的安装位置，即可快速完成工装切换，适配多品种小批量的柔性生产需求。从管路走向设计来看，外露的连接管路均采用刚性铜管与高压软管组合的布置方式，铜管部分沿装置的结构棱边排布，通过管卡固定在底座与支架上，避免管路与运动部件产生干涉；活动部位的连接采用高压耐油软管，预留足够的弯曲半径，防止油缸动作过程中管路出现弯折、拉伸破损。装置的支架部分采用焊接后二次时效处理的结构件，消除焊接内应力后再进行精加工，保证长期使用过程中不会出现基准偏移问题，所有与工件接触的夹紧压头均采用可拆卸的软质金属材质，可根据工件的接触面形状配磨压头型面，增大接触面积的同时避免夹伤工件表面。在实际应用中，

　　这套工装可一次装夹完成工件的铣削、钻孔、镗孔、攻丝等多道工序加工，装夹动作可通过外部液压阀组实现一键控制，相比传统手动装夹方式，单工位装夹时间可缩短七成以上，同时夹紧力的一致性可控制在5%的误差范围内，大幅提升批量零件的加工合格率。设计过程中充分考虑了日常维护的便利性，所有液压元件的安装位置均预留了足够的操作空间，更换密封件、检修阀组时无需拆解整套工装的核心基准结构，日常维护仅需定期检查油液清洁度与管路密封状态即可，降低了设备运维的时间成本。
