径向离心式冷却鼓风结构三维设计

这类径向出风的冷却鼓风部件，常被用在紧凑安装空间的电子设备散热、小型工业模组风冷、3D打印机喷头散热、工控机箱局部强制风冷场景中，和常规轴流风扇直吹的送风逻辑不同，它采用侧进风、径向切向出风的结构，能在有限的安装厚度下实现更高的风压，适合需要对接狭窄风道、将气流定向输送到指定发热区域的工况。

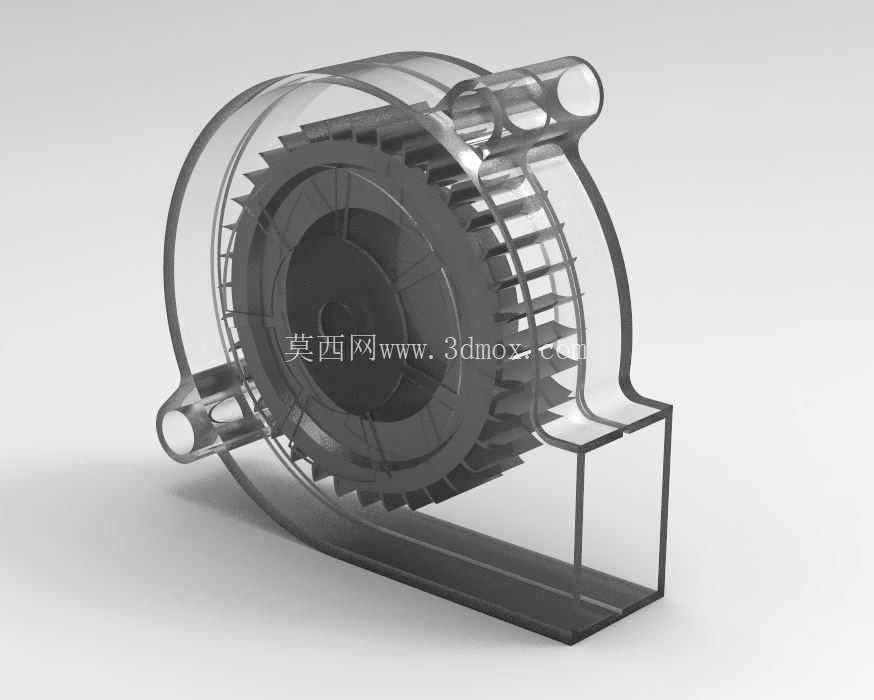

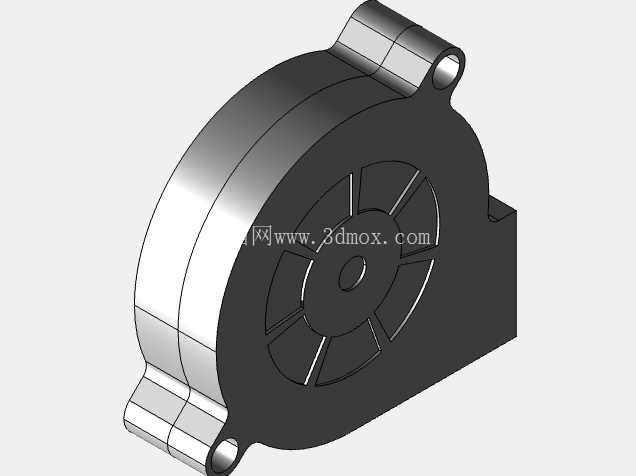

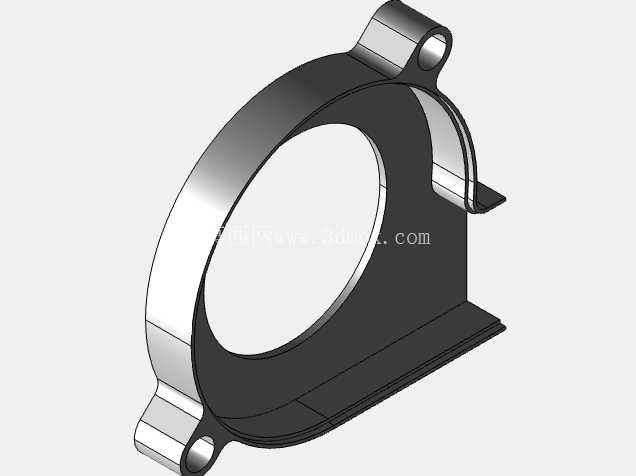

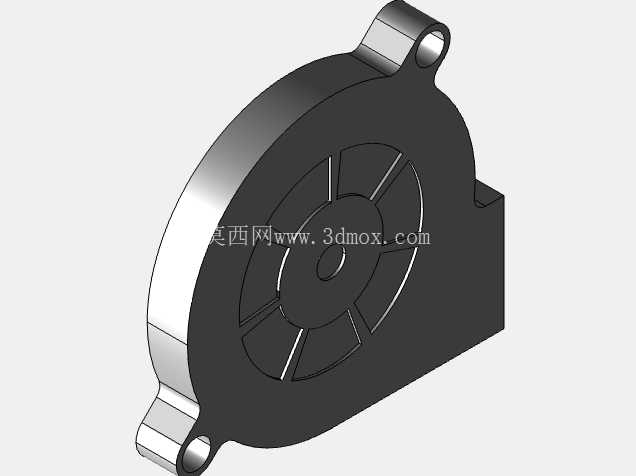

从结构设计逻辑来看，整个蜗壳采用等宽变曲率的流道设计，流道截面从出风口位置开始顺着叶轮旋转方向逐渐收窄，目的是让叶轮带动的气流在蜗壳内逐步增压，减少气流在壳体内的紊流损耗，出风口采用矩形直边接口，可直接对接方形通风软管或者设备自带的导风槽，不需要额外做转接头适配，降低装配环节的额外加工成本。壳体上预留的两个带通孔的安装凸耳，分别布置在蜗壳的对角位置，凸耳的安装面和蜗壳主体基准面共面，安装时不需要额外调整平面度，直接通过M3或者M4的螺丝就能将整个部件固定在设备安装板上，凸耳上的通孔做了沉台设计，螺丝锁紧后头部不会突出安装面，避免和周边其他部件产生干涉。

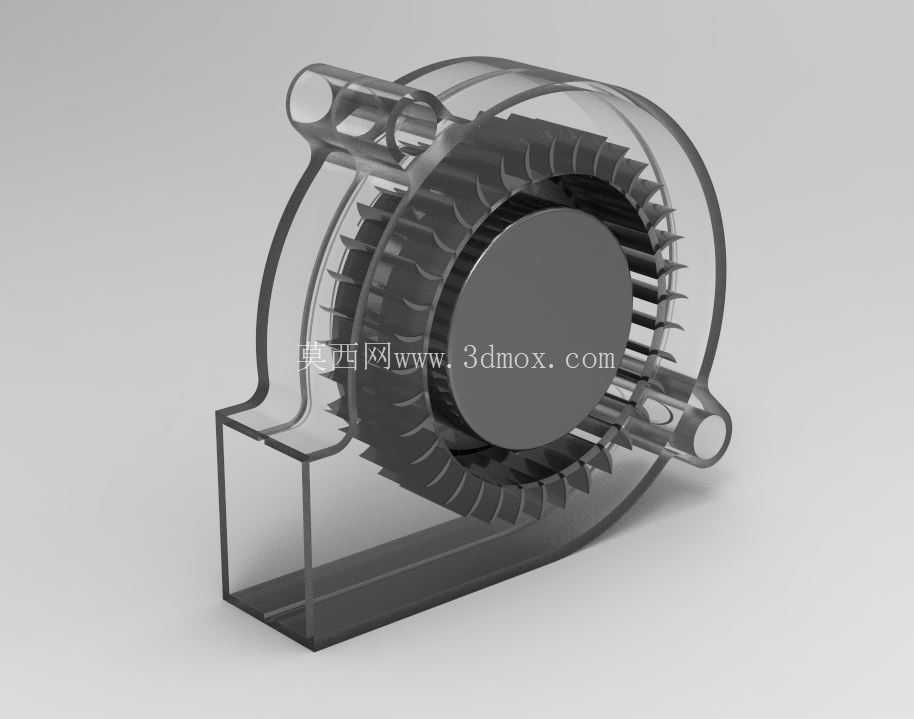

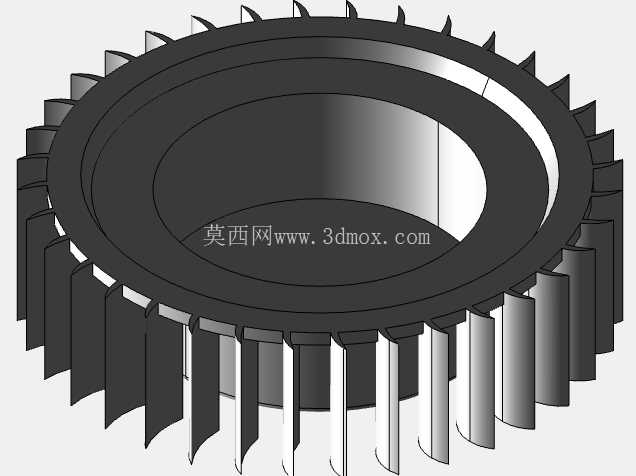

进风侧的圆形开口和叶轮的进风圈做了0.8mm的间隙配合，既不会因为间隙过大导致气流回流损失风压，也不会因为间隙过小在装配时出现叶轮擦碰蜗壳的问题，叶轮采用多叶片前倾式设计，叶片的弧度经过流道仿真优化，在相同转速下比直叶片结构能带动更多的气流，同时降低叶片旋转时的气流啸叫噪音。蜗壳的侧壁厚度做了均匀2mm的设计，既满足注塑成型时的壁厚均匀要求，避免出现缩痕、翘曲的成型缺陷，也能保证壳体在长期振动工况下有足够的结构强度，不会因为风压长期作用出现壳体变形蹭叶轮的问题。

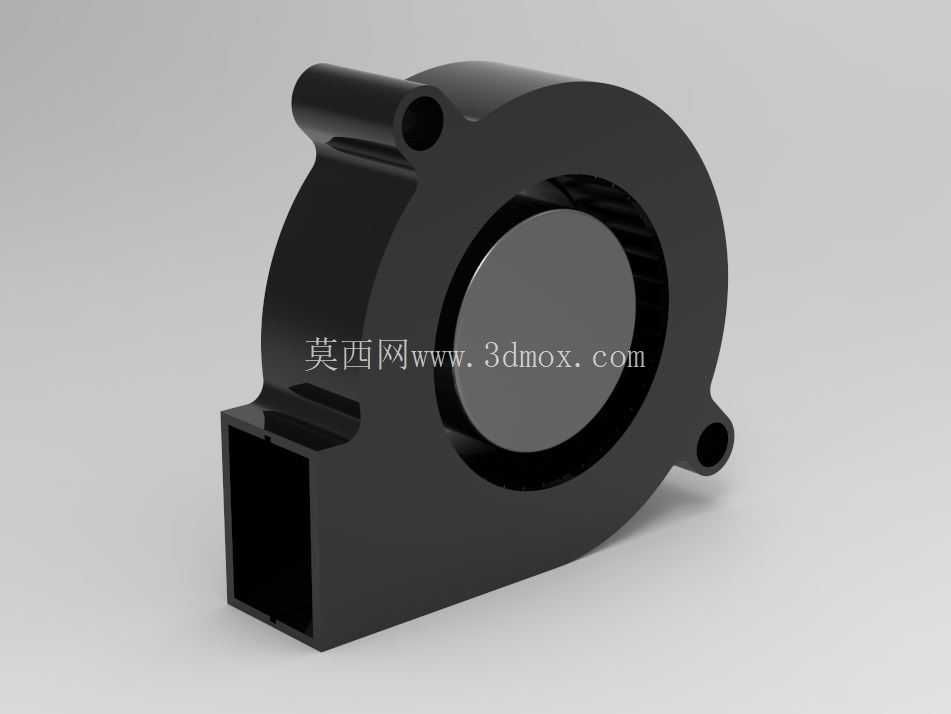

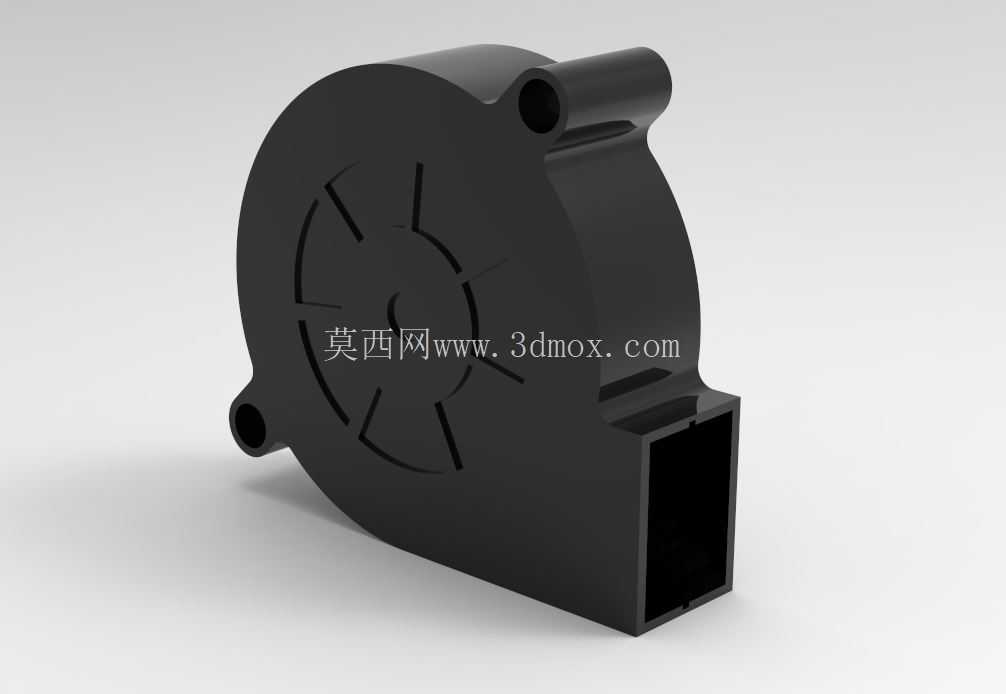

在安装边界上，整个部件的最大外轮廓尺寸适配1U高度的工控设备安装空间，出风口的朝向可以根据实际设备的风道布局调整安装方向，两个安装凸耳的孔位间距符合小型风冷部件的通用安装孔距规范，能直接替换同规格的现有鼓风部件，不需要重新修改设备的安装板设计。叶轮和壳体之间的装配间隙控制在0.5mm以内，既保证转动顺畅，也减少了间隙处的气流泄漏。出风接口的尺寸匹配常规的40mm直径通风管的转接需求，接口边缘做了1mm的倒角，方便装配时快速套入风管，不需要做额外的导向结构。

实际使用中，这类部件的送风方向垂直于进风方向，非常适合安装空间局促、无法布置长直轴流风道的设备，比如小型激光雕刻机的激光头散热、桌面级数控设备的主轴电机散热、车载电子模组的密闭空间风冷，它能将气流顺着蜗壳的出口直接导向发热源，相比轴流风扇的扩散式送风，它的定向送风效率更高，在相同功耗下能给发热区域带来更大的风量交换速度。设计时特意将安装凸耳的位置避开了出风口和进风口的流道区域，不会因为安装螺丝的突出影响气流的进出，壳体的边角位置都做了R2的圆角过渡，既避免注塑时的应力集中，也能减少装配时的锐边划伤风险。整个结构没有多余的冗余设计，所有的结构特征都服务于气流增压、便捷安装、可靠运行这几个核心需求，没有为了外观增加不必要的曲面结构，降低了模具加工的难度，也能减少批量生产时的成型不良率。
