铸造模用导向支撑立式安装组件

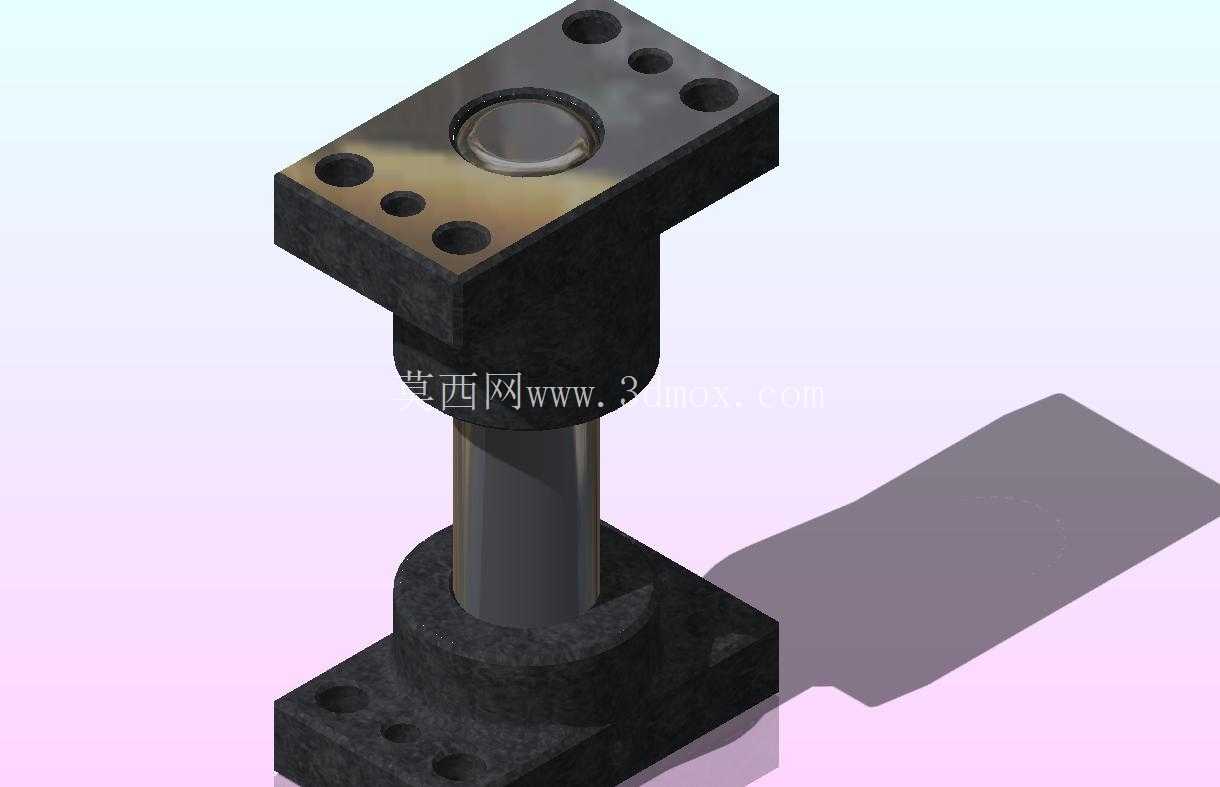

　　在压铸、重力铸造等批量铸造生产场景中，这类立式导向支撑组件是模具开合模动作的核心受力导向部件，主要承担上下模合模过程中的精准对位、开模过程中的滑动导向，以及成型过程中承受部分模腔侧向外力的作用，避免合模错位导致的铸件飞边、尺寸超差问题，同时减少导柱本体受偏载出现的拉伤、卡滞故障。从结构设计来看，组件采用上下分体式安装座搭配中间导向立柱的布局，上下安装座均设置了带沉孔的螺栓安装位，可直接通过内六角螺栓固定在模具的动模、定模模板对应安装面上，安装座与立柱的配合段采用过盈配合加骑缝销防转的设计逻辑，避免长期往复动作中立柱与安装座出现相对转动、松脱的问题。

　　上部安装座的端面预留了环形定位槽，可适配不同规格的导套压装需求，槽底的平面度控制在0.02mm以内，保证导套压装后与立柱的同轴度偏差不超过0.015mm，从安装基准层面控制导向精度。中间的导向立柱采用表面高频淬火处理，硬度达到HRC58-62，表面粗糙度控制在Ra0.8以下，降低与导套相对滑动时的摩擦阻力，减少长期运行的磨损量，立柱的圆柱度公差控制在0.01mm/100mm范围内，避免滑动过程中出现卡滞、顿挫的问题。上下安装座的外形均采用方形切角设计，既减少安装时与模具周边其他零部件的干涉，也能在安装时通过直角边快速对齐模板上的加工基准线，降低现场装配的找正难度。

　　安装边界方面，上部安装座的螺栓孔采用对称分布设计，孔位间距适配常用标准模架的对应安装孔系，不需要对现有标准模架进行二次改孔加工即可直接装配；下部安装座的高度预留了足够的调整空间，可根据模具的实际开模行程需求，搭配不同长度的导向立柱，适配150mm到400mm区间的常规开模行程需求。在实际生产应用中，这类组件通常会在一套模具上对称布置4组，分别位于模具模板的四个角位，共同承担导向与支撑作用，相比传统的整体式导柱导套结构，这种分体式支撑组件的维护成本更低，当导向立柱出现磨损拉伤时，不需要拆卸整个模具模板，仅需拆除上下安装座的固定螺栓即可整体更换组件，大幅减少模具停机维护的时间。

　　设计过程中需要重点校核立柱的长径比，当开模行程较大时，需要适当加大立柱直径，避免长径比过大导致立柱受侧向力出现弯曲变形，影响合模精度；同时上下安装座与模板的结合面需要保证足够的接触面积，避免合模受力时安装座压伤模板表面，造成安装基准偏移。另外，上部安装座的环形槽内可加装储油毛毡，在导套与立柱相对滑动时自动涂布润滑脂，减少人工定期注油的维护工作量，同时避免润滑脂直接滴落到模腔内部影响铸件表面质量。这类组件除了应用在铸造模具上，也可适配在各类需要直线往复导向的工装夹具、非标自动化设备的滑动工位上，作为重载直线导向的支撑部件使用，其方形安装座的设计相比圆形法兰安装的导柱，抗扭转性能更强，在存在侧向冲击载荷的工况下稳定性更优。
