6s专用插入模具工装结构设计

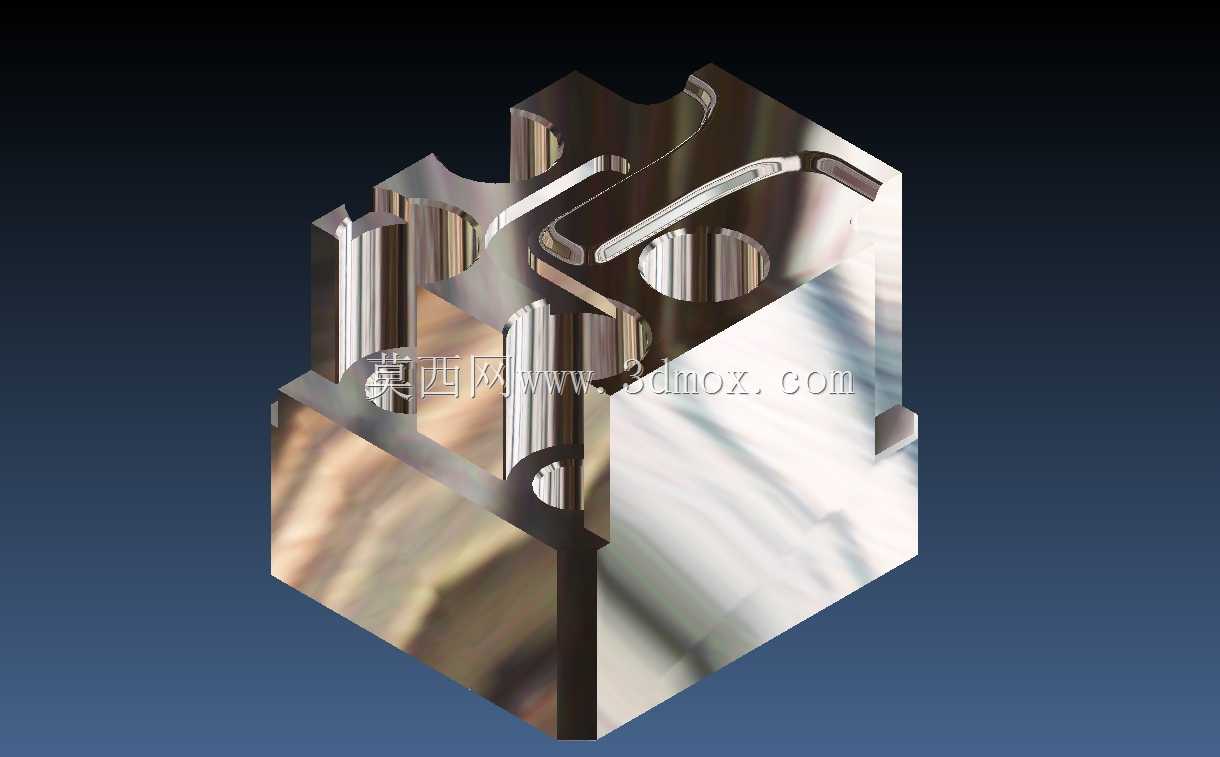

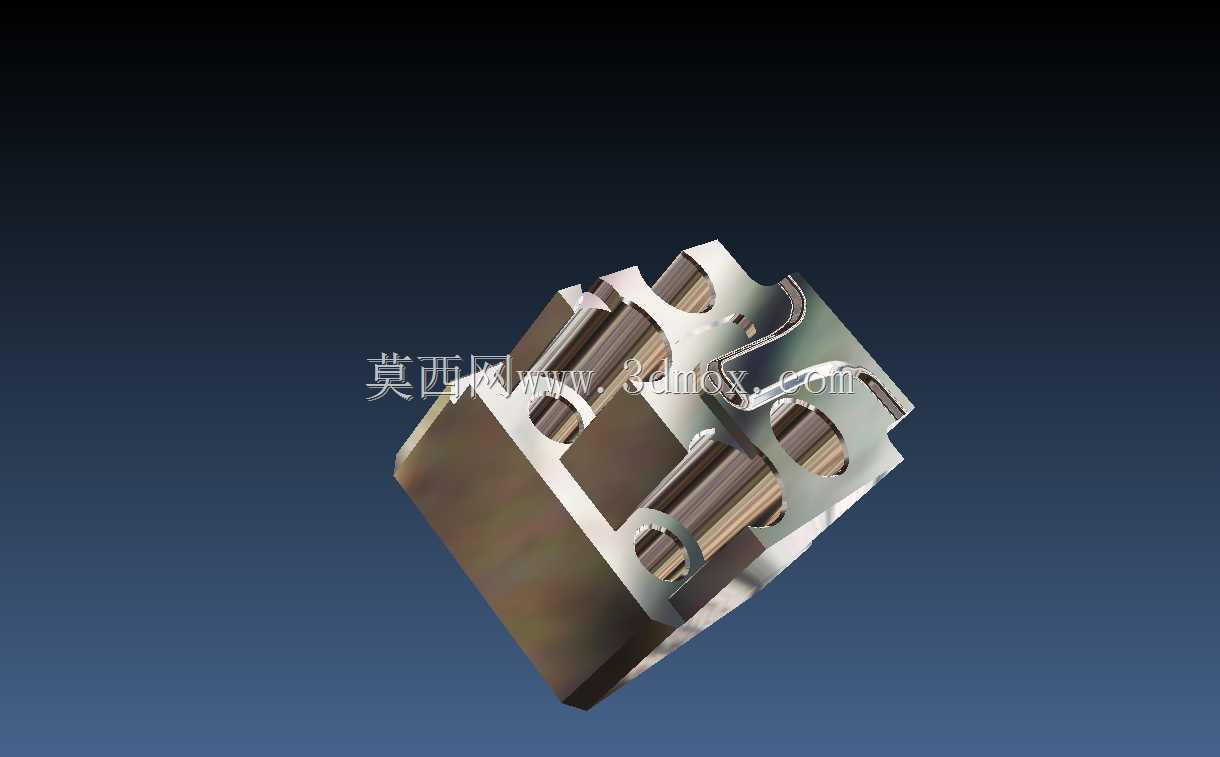

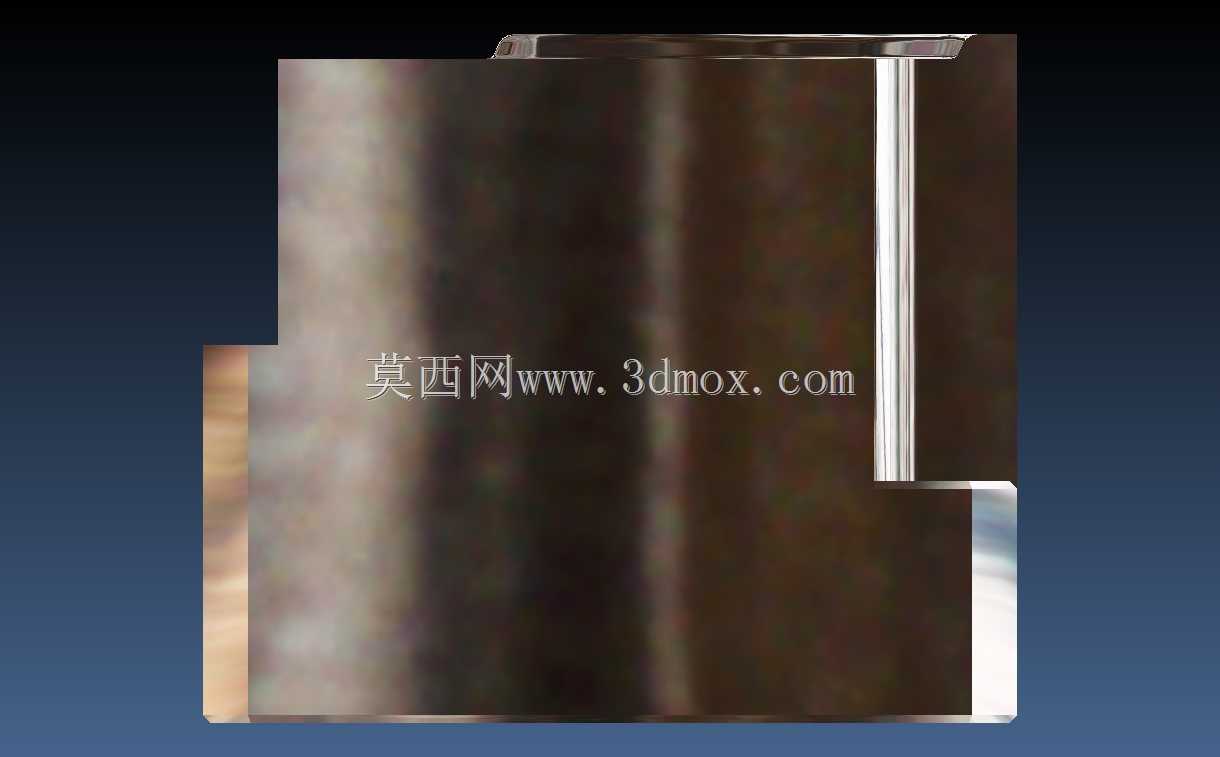

　　在精密冲压与注塑生产的现场工位排布中，这类专用插入模具主要承担工序间工件精准嵌合、定位压装的核心作用，常见于多工位连续模的子模工位、小型精密组件的装配工装段，适配6s管理要求下的工位工具定置需求，避免零散工装随意摆放导致的取件误差、工位动线混乱问题。从结构本身来看，该模具主体采用一体式方块基体设计，基体上开设的多组圆弧避让槽与垂直导向孔，分别对应不同规格待插入工件的外形轮廓与压装导向行程，槽口边缘做了0.2mm的倒角过渡处理，既可以避免工件插入时的棱边刮蹭损伤，也能在长期反复插拔使用中减少基体棱边的崩缺磨损，延长工装的实际使用寿命。

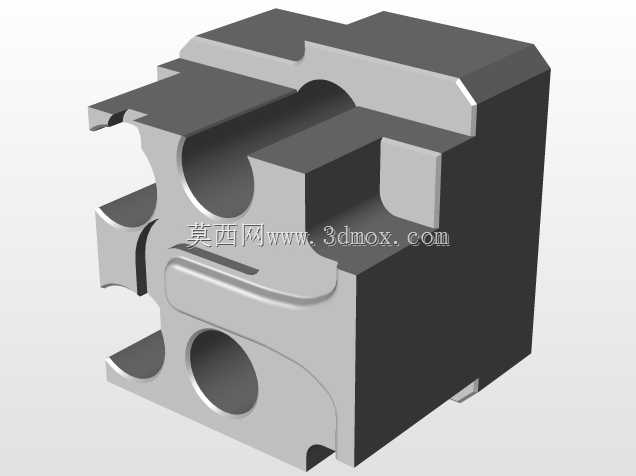

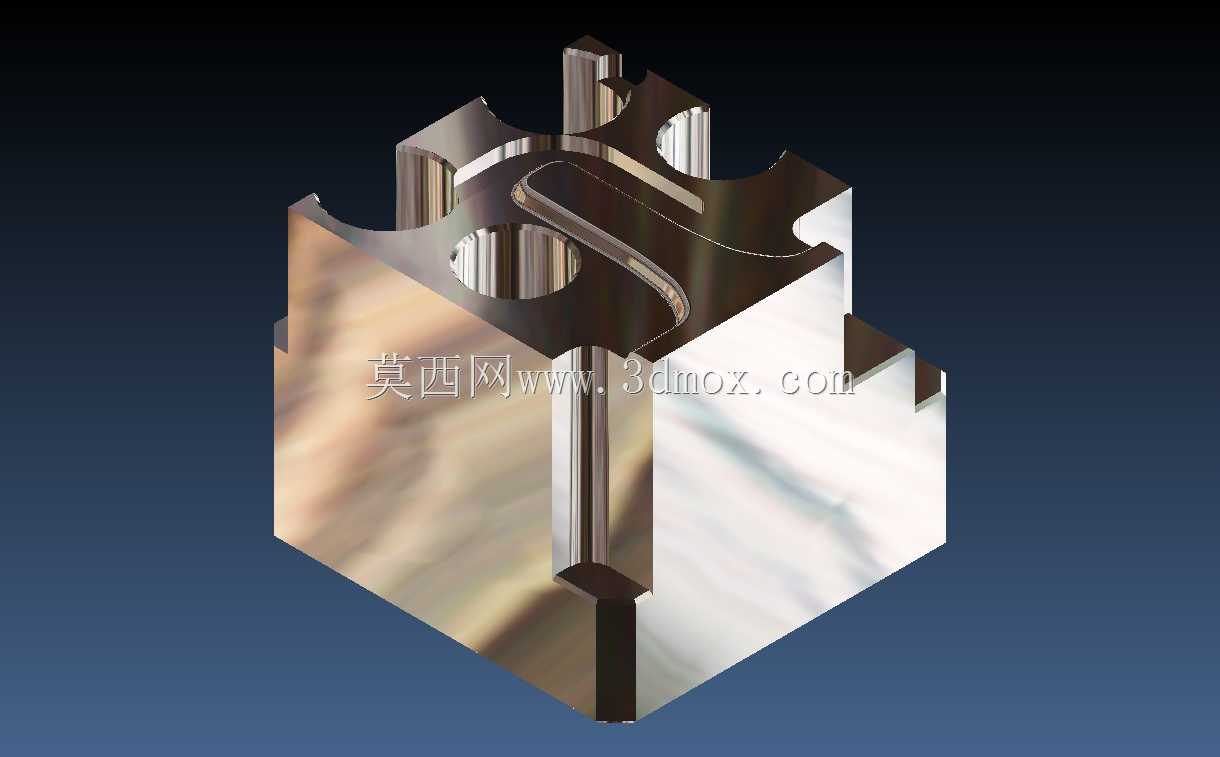

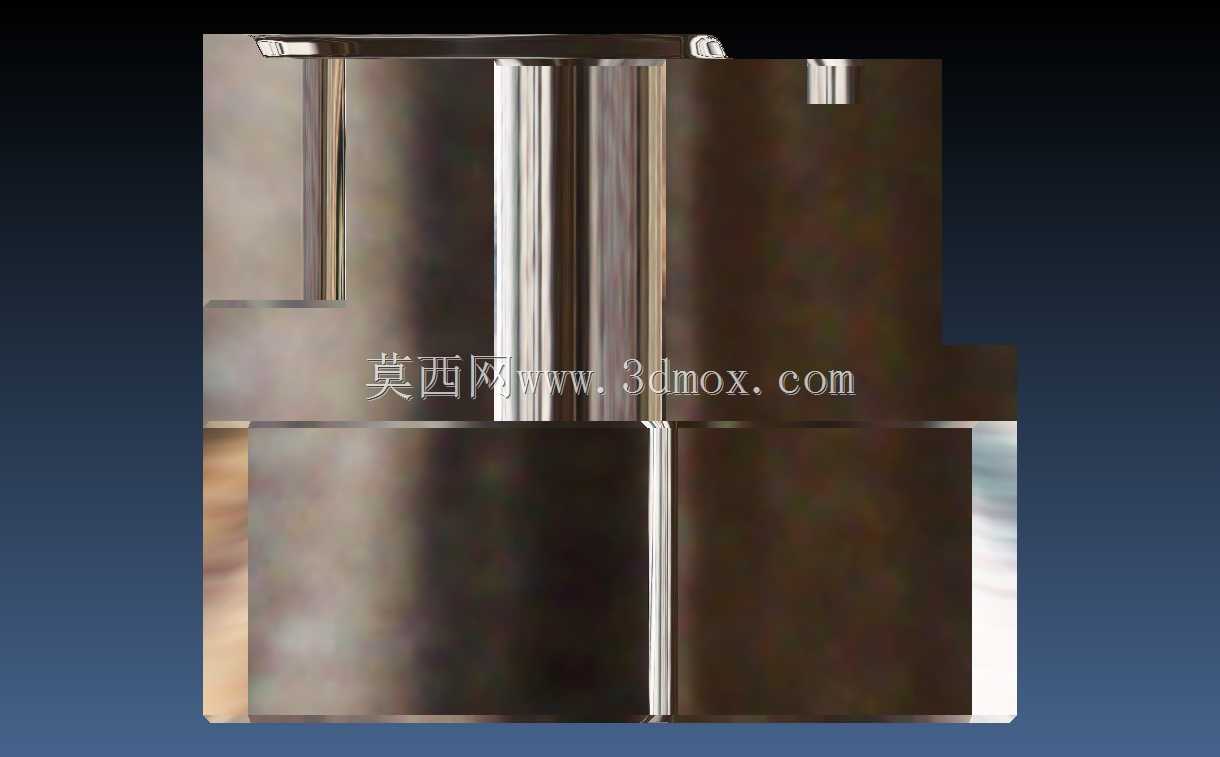

　　设计阶段优先考虑了工位操作的人机工程边界，整体基体的外轮廓尺寸控制在单手握持可快速取放的范围内，底部设置的定位凸台可以直接嵌入工位台的标准定位槽内，不需要额外的锁紧件就能完成工装的快速固定，换型时仅需向上提起即可完成拆卸，适配小批量多品种生产的快速换模需求。基体上的S型通槽并非装饰结构，而是对应特定异形插片的走料轨迹，槽宽的公差控制在±0.02mm范围内，既保证插片可以顺畅滑入到位，又不会出现间隙过大导致的插入偏斜问题，槽壁的表面粗糙度要求达到Ra0.8，减少插片滑动时的摩擦阻力，避免铝质、铜质薄壁插件出现表面划伤。

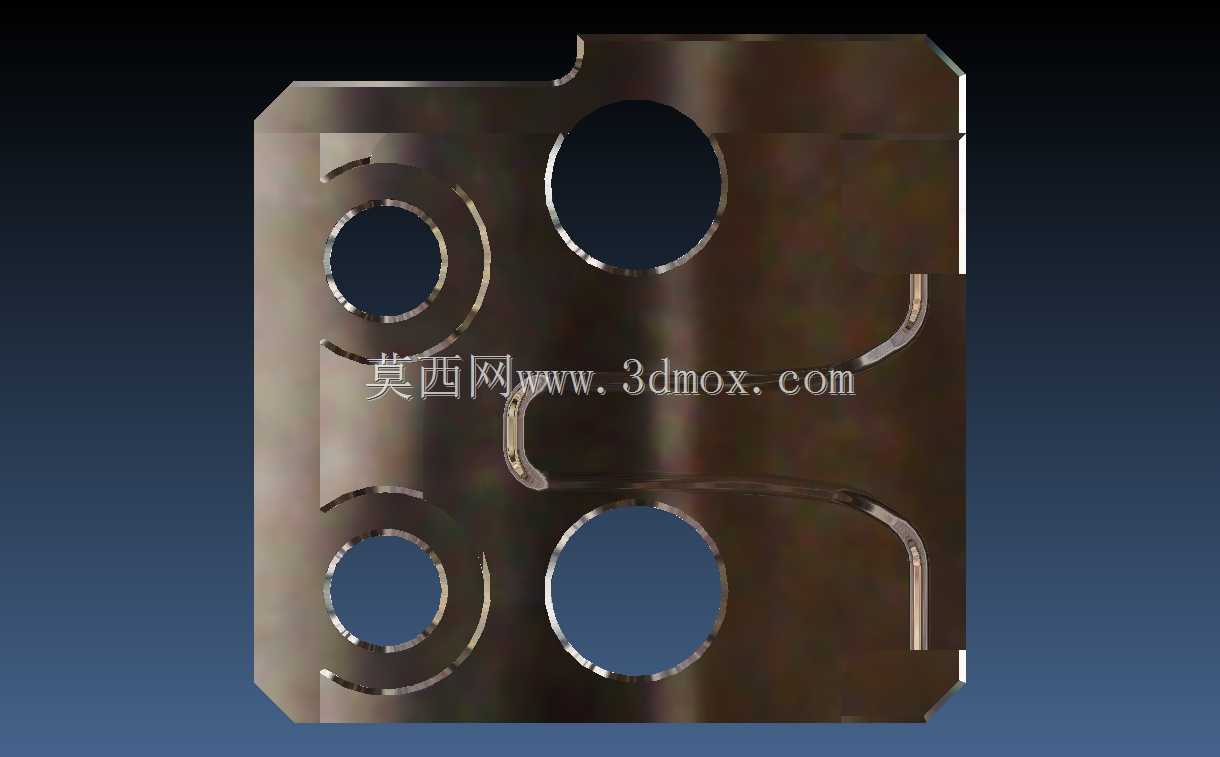

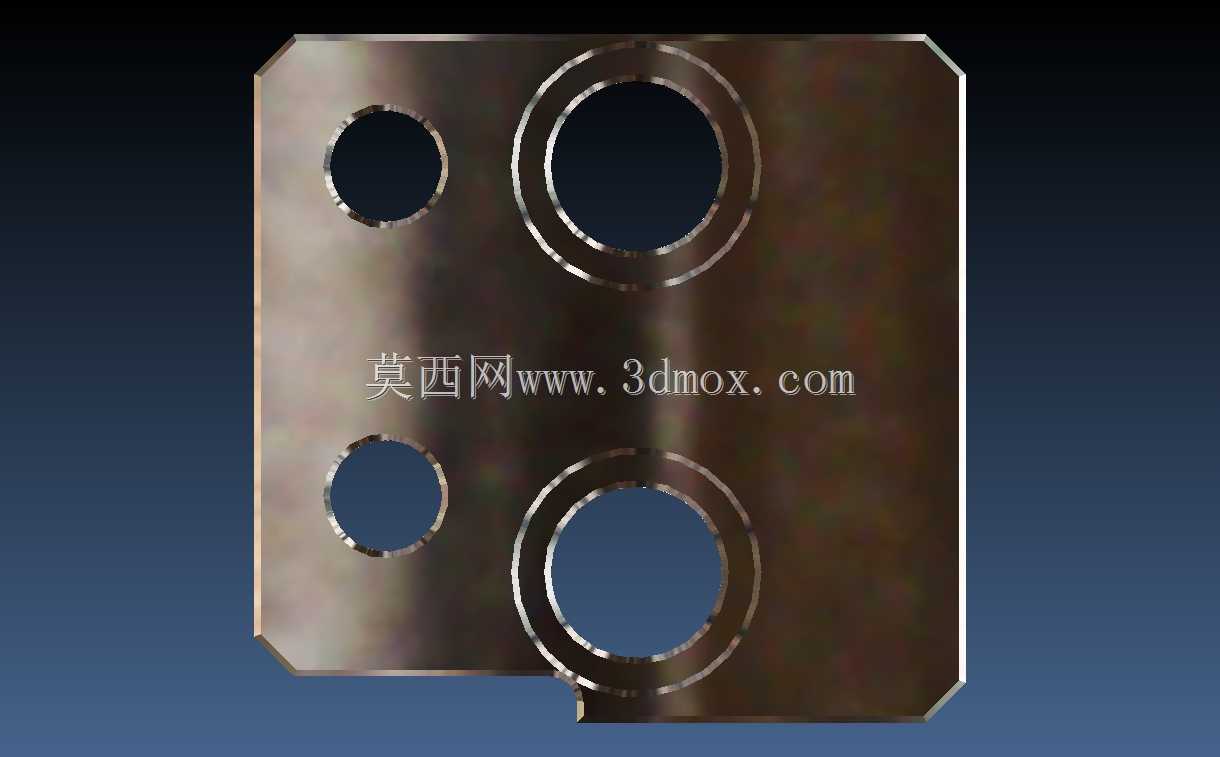

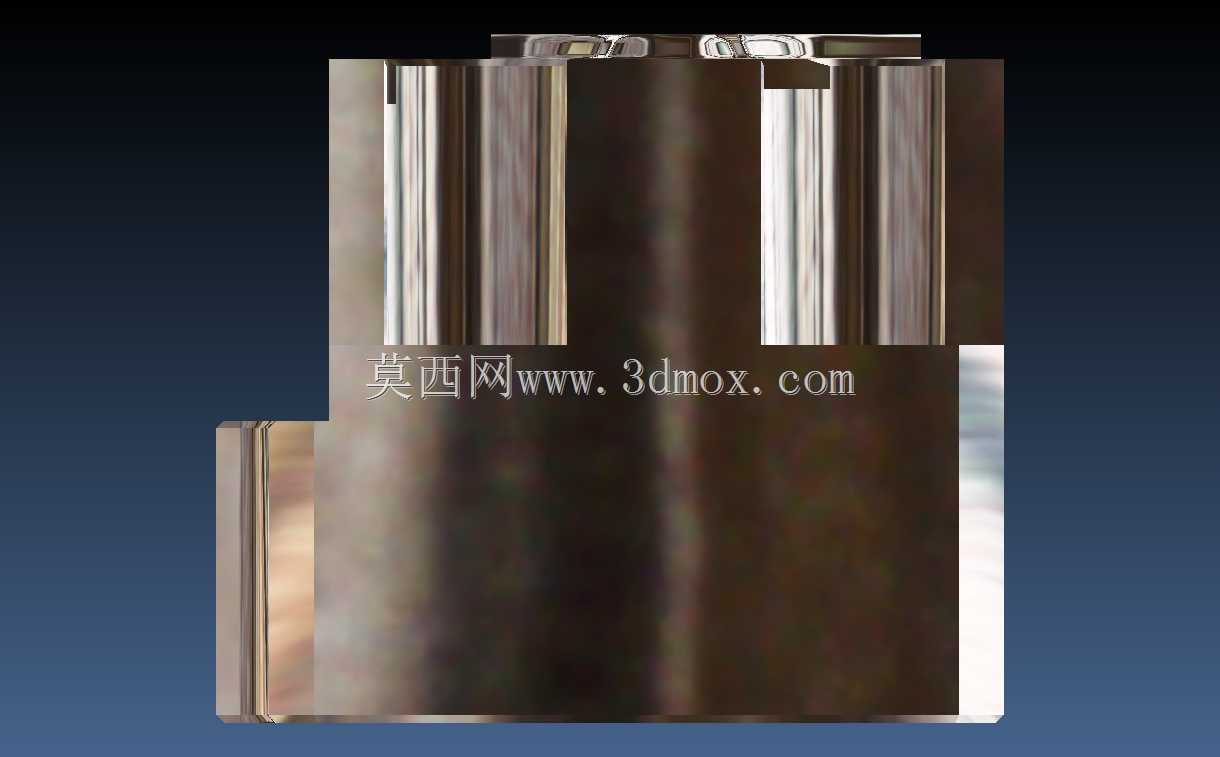

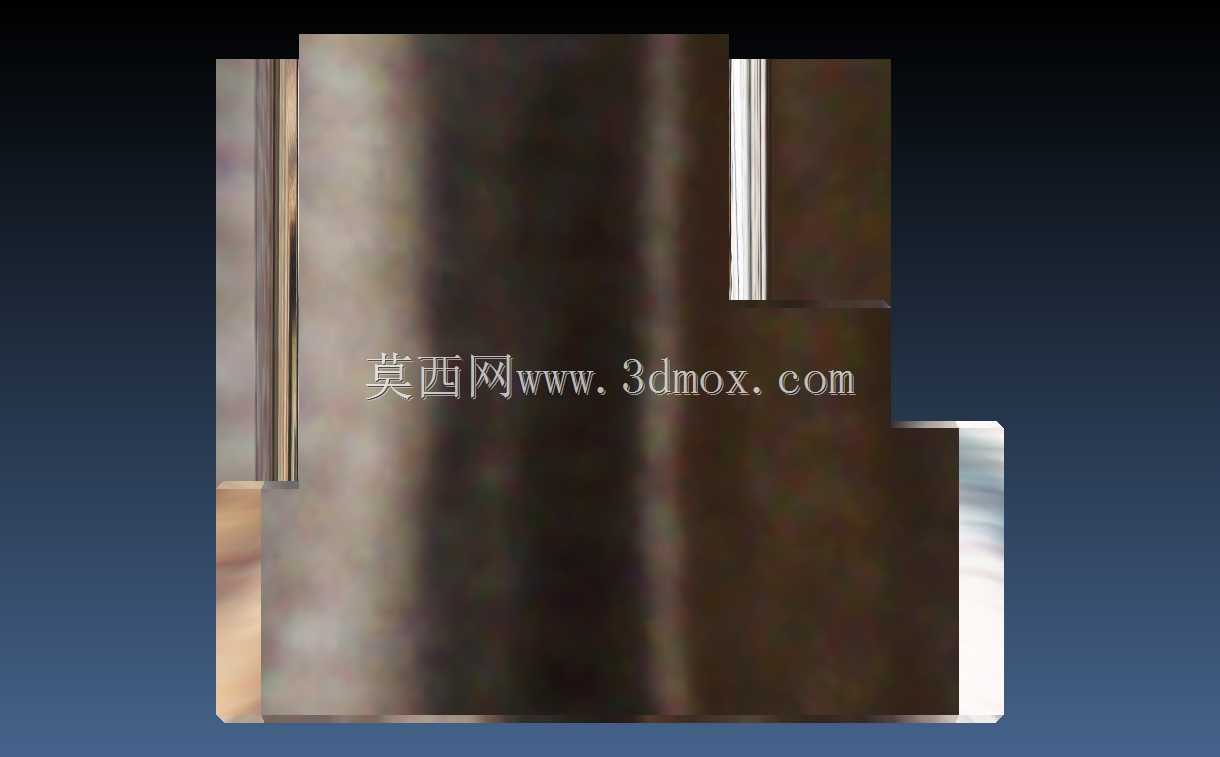

　　垂直方向设置的多组通孔分为两类，一类是贯穿的定位销孔，用于配套标准定位销完成待加工工件的初定位，另一类是沉头过孔，用于将该插入模块与上层压装动力单元连接，孔位的位置度公差控制在0.015mm以内，保证压装时的作用力与工件插入方向完全同轴，避免出现偏载导致的工件弯折、模具崩损问题。基体侧面的缺口结构是为了适配工位上的光电传感器检测位，缺口的深度与宽度刚好匹配传感器的检测头尺寸，工装安装到位后传感器可以直接通过缺口检测工件是否插入到位，不需要额外调整传感器的安装位置，减少工位调试的工作量。

　　从实际使用场景来看，这类插入模具不需要配套复杂的动力源，既可以安装在小型手动压台上完成手工小批量装配，也可以直接嵌入自动化生产线的工装夹具板，配合机械臂完成自动插装作业，基体的材质选用常用的模具钢经淬火处理，硬度达到HRC58-62，表面做了镜面抛光处理，一方面可以减少粘料问题，另一方面也方便日常工位清洁，符合生产现场的6s管理要求，不会因为工装表面粗糙藏污纳垢导致的清洁难度提升。在安装边界上，该模具的底部定位凸台采用行业通用的标准尺寸，可直接适配多数现有工装台的T型槽与定位孔排布，不需要对现有工位台做额外的改造加工，导入生产线的适配成本极低。

　　结构设计上没有采用复杂的拼接结构，一体式加工的基体避免了拼接式工装长期使用后出现的连接松动、位置偏移问题，所有的功能槽与孔位都在一次装夹中完成五轴加工，减少多次装夹带来的形位公差累积，保证各个功能位的相对位置精度。针对长期使用可能出现的磨损问题，基体上的易磨损导向槽位置预留了0.1mm的修磨余量，当槽位磨损出现间隙超差时，可以通过镀层、补焊修磨的方式恢复尺寸精度，不需要直接报废整个工装，降低生产现场的工装损耗成本。在实际操作中，操作人员只需要将待插入工件对准对应槽位推入，即可完成工件的精准定位，不需要反复调整位置，单工位的操作时间相比通用工装可缩短40%左右，同时能完全避免插装偏斜导致的工件报废问题，对提升小型精密组件的装配良率有明显作用。
