电火花加工机用精密夹具结构设计

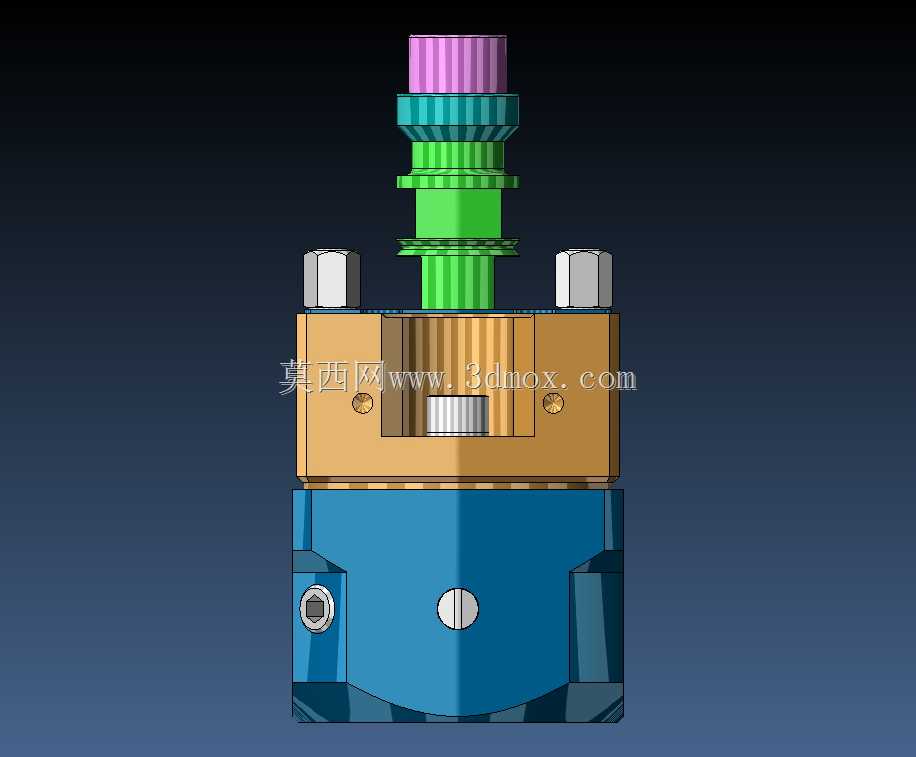

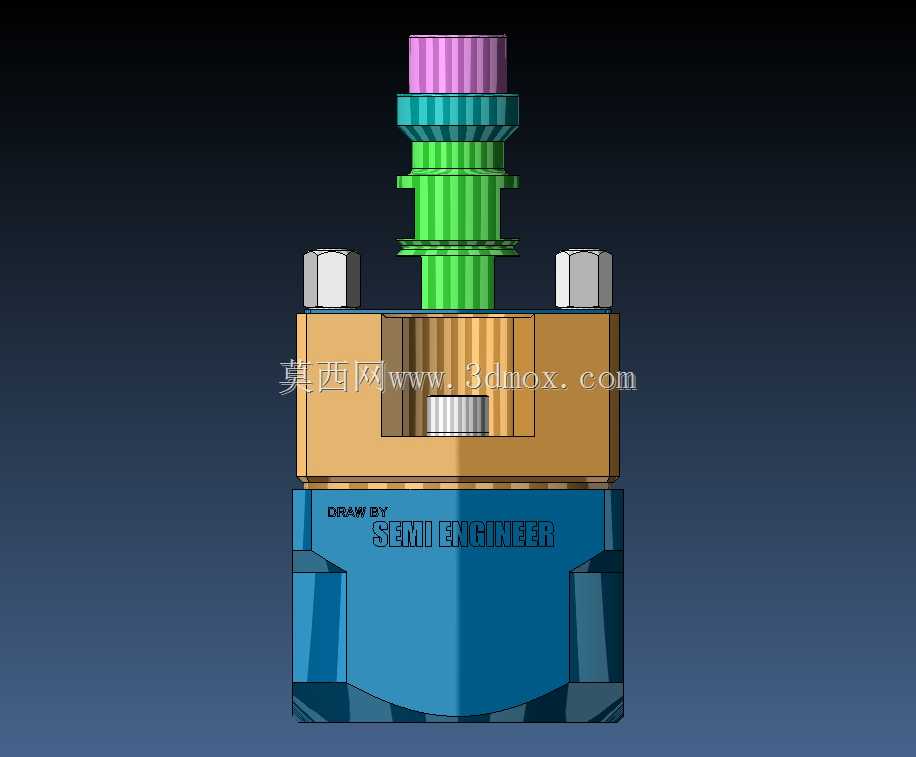

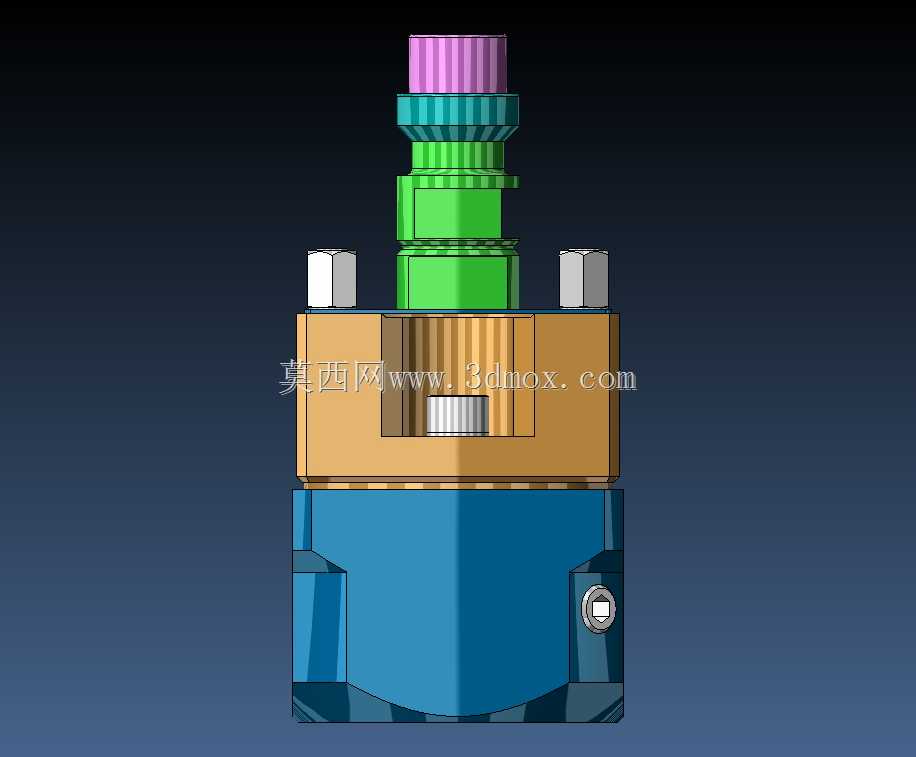

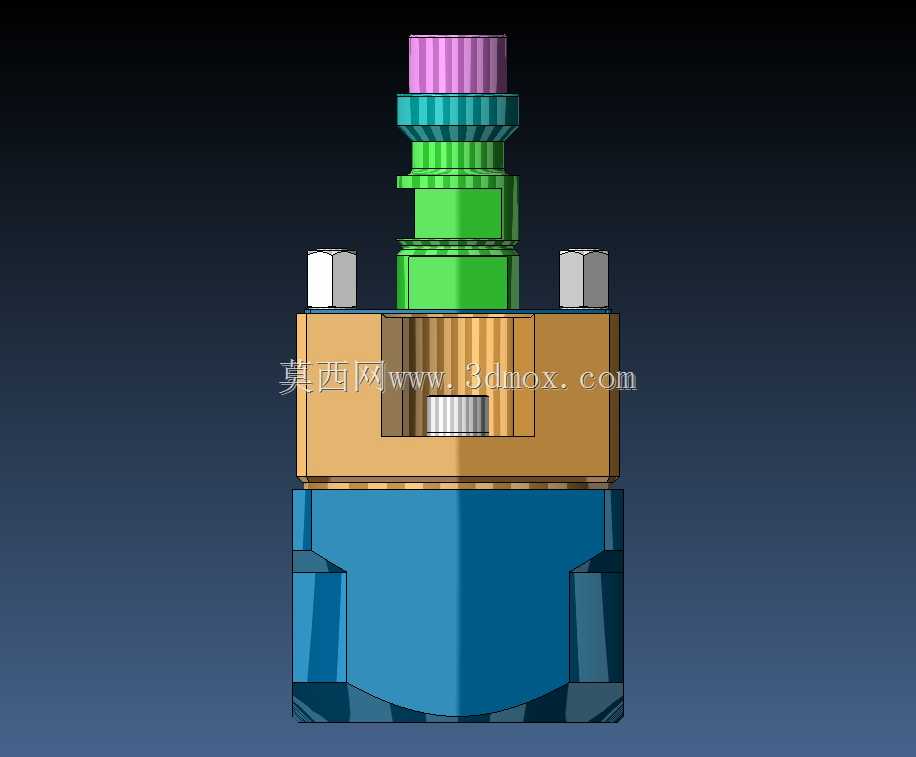

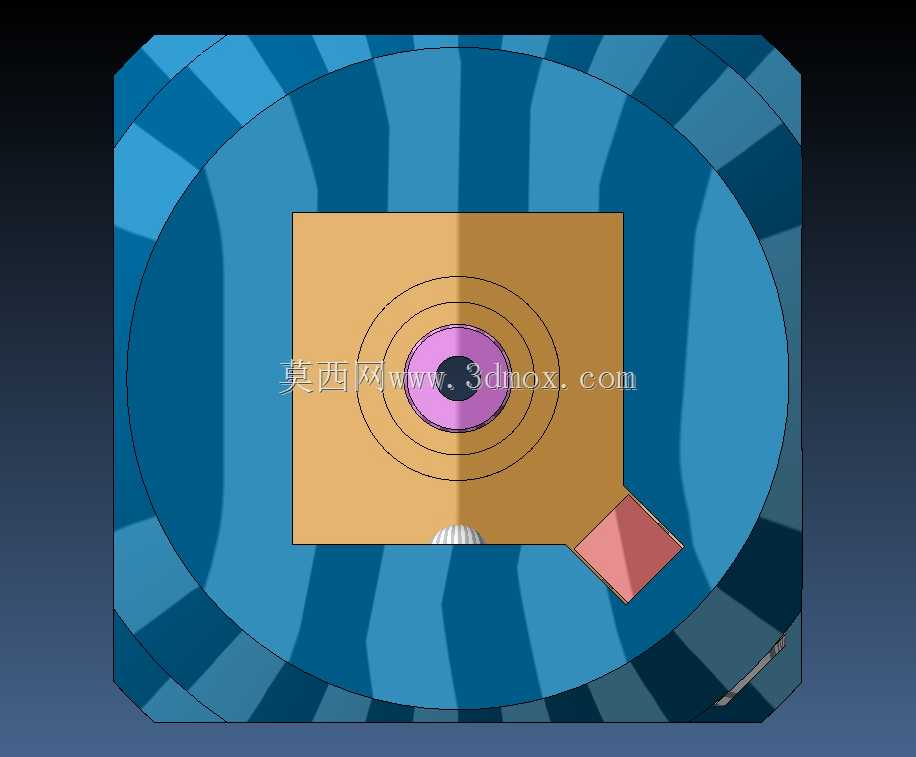

　　在精密模具加工、微小异形零部件制造场景中，电火花加工设备的装夹精度直接决定了最终放电加工的形位公差与表面一致性，这款适配EDM机床的专用夹具，正是针对常规装夹方案找正效率低、重复定位误差大、小尺寸工件夹持刚性不足的痛点设计的结构。从实际加工场景来看，日常电火花作业中常遇到带斜度孔、窄槽、微小异形凸台的电极或工件装夹需求，通用卡盘往往无法避开放电加工区域，还容易因夹持力分布不均导致工件在脉冲放电的微震动下产生位移，这款夹具的结构布局充分考虑了加工避让需求，前端的装夹接口做了阶梯式收窄设计，在保证夹持接触面足够传递扭矩与夹持力的前提下，尽可能缩小了前端结构的外轮廓尺寸，避免加工过程中电极或工件抬刀、伺服进给时夹具本体与机床主轴槽、工作液喷嘴发生干涉。

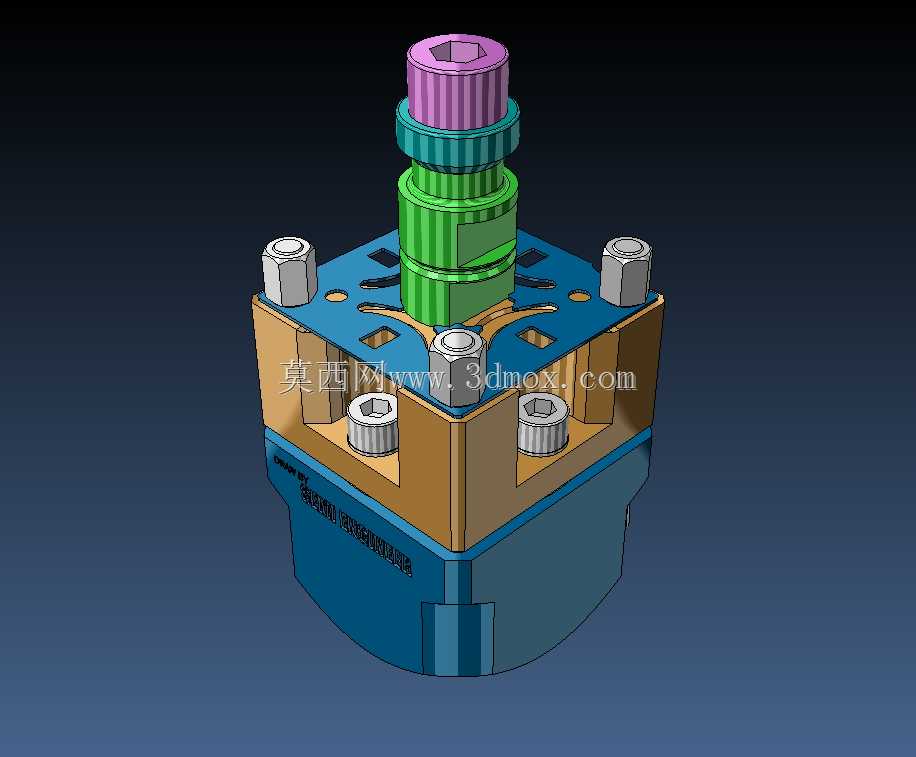

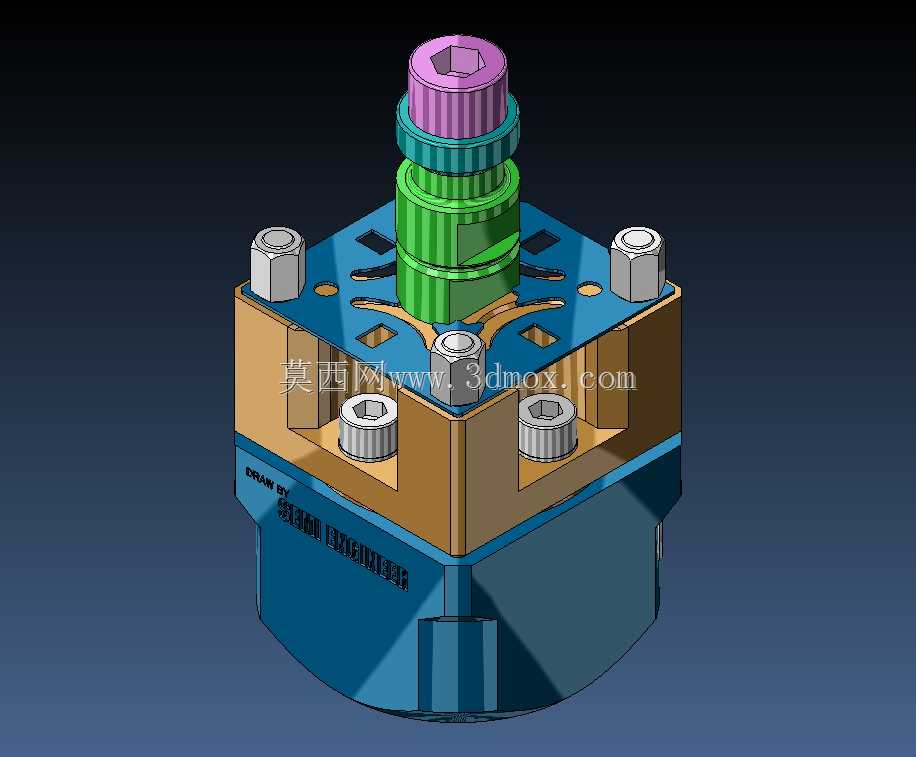

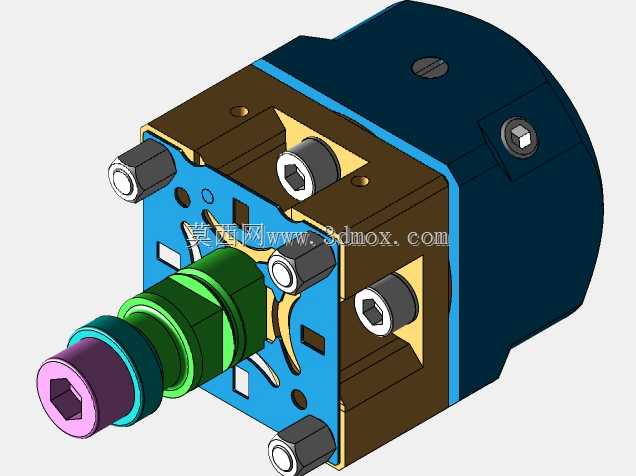

　　从功能特性上拆解，这款夹具采用侧向多螺栓锁紧的结构布局，三个均布的内六角锁紧螺钉沿圆周方向错位排布，锁紧时可通过分别调整三个螺钉的进给量，实现装夹工件的微小角度微调，无需反复拆卸工件就能完成0.02mm级别的找正调整，大幅缩短单件加工的准备时间。夹具主体的定位基准面做了淬硬处理，与机床主轴连接的安装端采用标准止口定位，安装时只需将止口推入主轴对应接口，拧紧后端的紧固螺钉即可完成夹具本身的安装，夹具自身的安装重复定位精度可控制在0.005mm以内，不需要每次安装都打表找正夹具本体。前端的装夹孔做了不同直径的阶梯适配，可兼容不同柄径的电极夹头与工件定位柄，无需更换整个夹具就能适配多种规格的加工件，减少了现场工装更换的频次。

　　设计思路上，这款夹具没有采用复杂的气动或液压锁紧结构，完全依靠机械螺纹副提供锁紧力，核心考量是电火花加工环境中存在大量工作液雾与电蚀颗粒，复杂的密封结构长期在这种环境下使用容易出现密封失效、颗粒卡滞的问题，纯机械结构的维护成本极低，日常使用只需要定期清理螺钉螺纹副间的电蚀渣，涂抹少量防锈脂就能长期保持锁紧精度。夹具的主体结构采用分体式组合设计，与主轴连接的基座部分和前端装夹部分通过定位销与紧固螺栓连接，当前端装夹部分长期使用出现磨损、精度下降时，只需要更换前端模块即可，无需更换整个夹具，降低了工装的长期使用成本。外形尺寸方面，夹具整体最大外圆直径控制在120mm以内，总长度从主轴安装面到前端装夹端面的距离为145mm，这个尺寸边界适配市面上绝大多数台式、龙门式EDM机床的主轴行程范围，不会因为夹具过长导致Z轴行程不足，也不会因为直径过大影响机床的自动换刀机械手动作，可兼容带ATC功能的电火花加工中心自动换装需求。

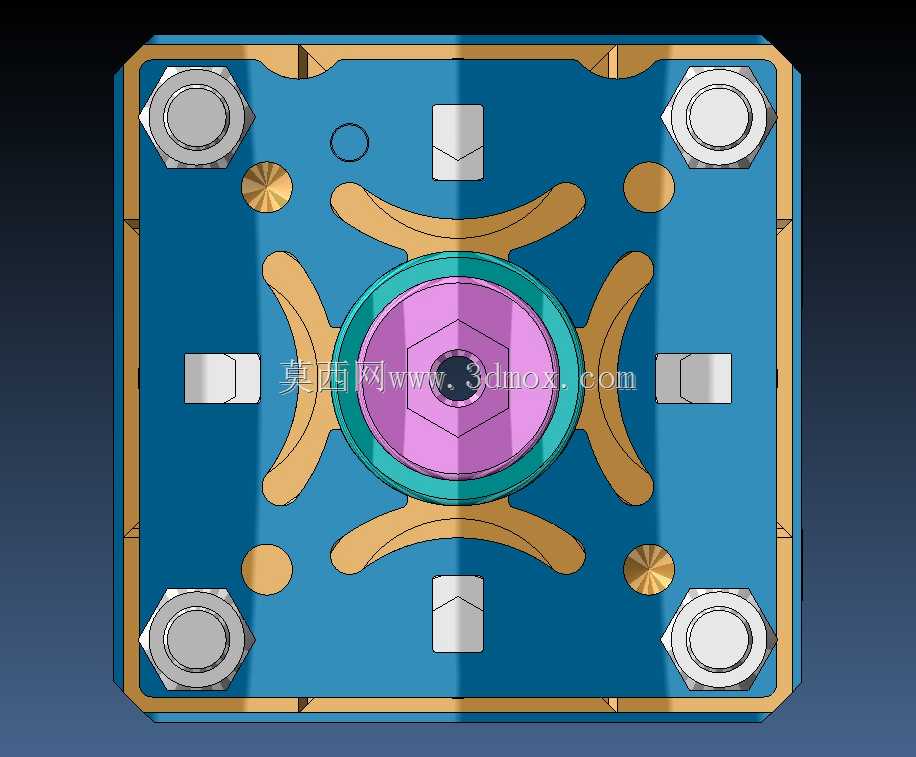

　　从实际使用的刚性表现来看，夹具的主体壁厚做了针对性的加强，在锁紧螺钉的安装位置做了局部加厚凸台，避免锁紧时本体产生形变影响装夹精度，夹具与工件接触的装夹端面做了网格状防滑槽，即便是夹持表面粗糙度较高的铜电极、石墨电极，也能提供足够的摩擦力，不会在放电加工的伺服进给过程中出现工件打滑转动的问题。同时夹具上设计了专门的冲液通道接口，可直接连接机床的工作液冲液管路，冲液孔对准加工区域，在深孔、窄槽加工时可直接将高压工作液输送到放电间隙，及时带走电蚀碎屑，避免二次放电导致的加工表面烧伤问题。整个结构没有多余的装饰性设计，所有的倒角、开槽、凸台结构都服务于装夹精度、刚性、避让、维护便利性的实际需求，完全围绕电火花加工的实际工况做针对性优化，没有照搬通用机床夹具的结构参数，每一处尺寸设计都对应了现场加工中遇到的实际问题，比如锁紧螺钉的位置特意避开了冲液管路的安装空间，也预留了足够的扳手操作空间，锁紧操作时不需要使用特殊的加长扳手，用标准内六角扳手就能完成锁紧操作，现场操作的便利性很高。
