精密电子组件级进冲压工装结构设计

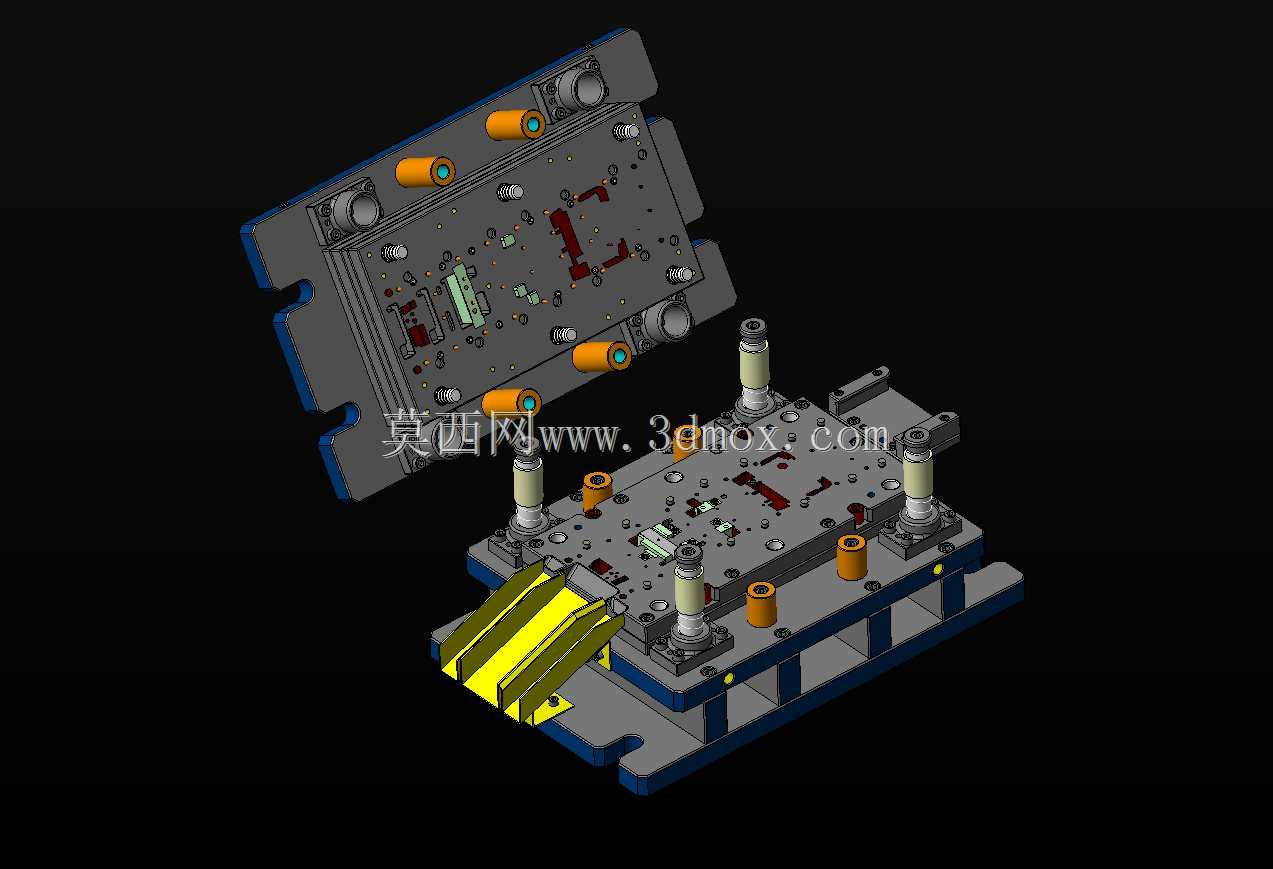

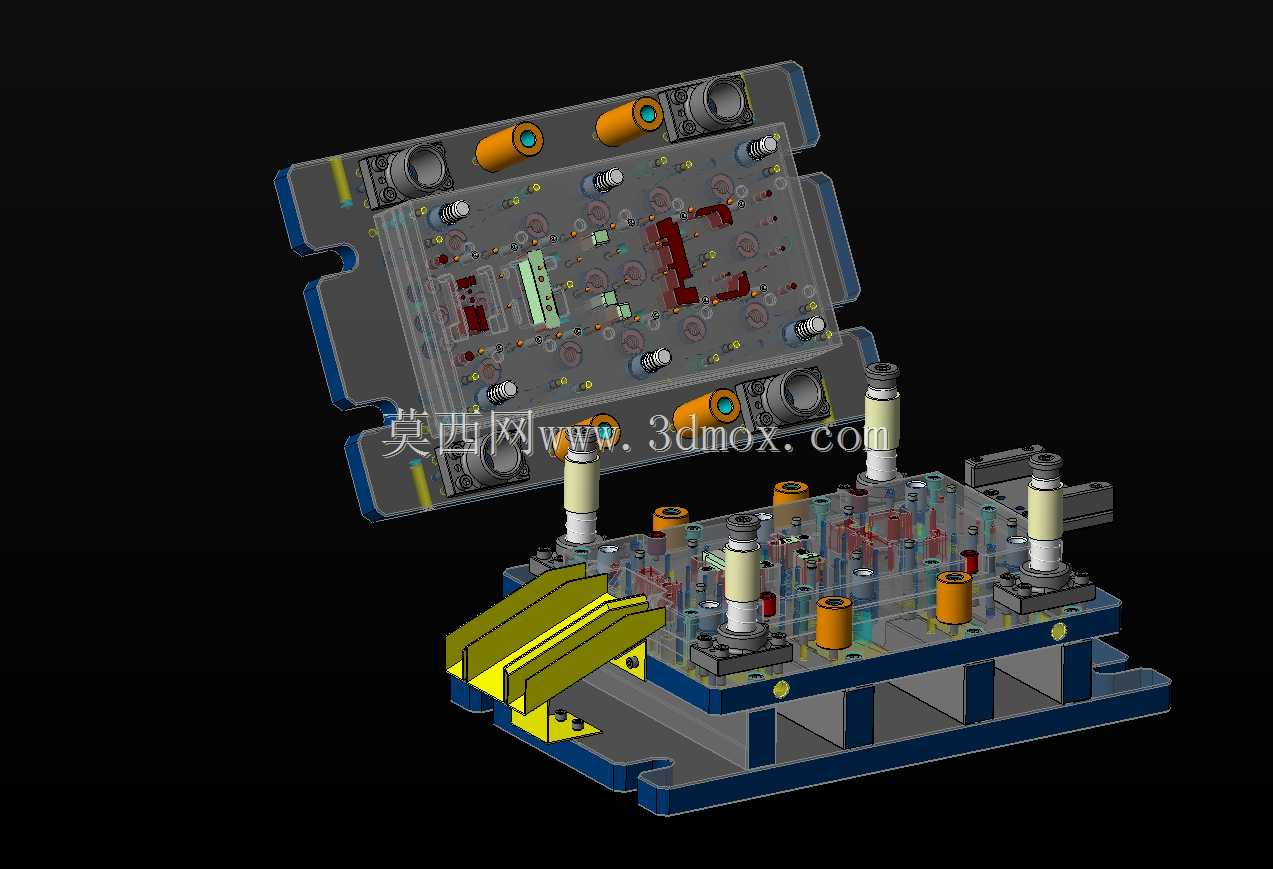

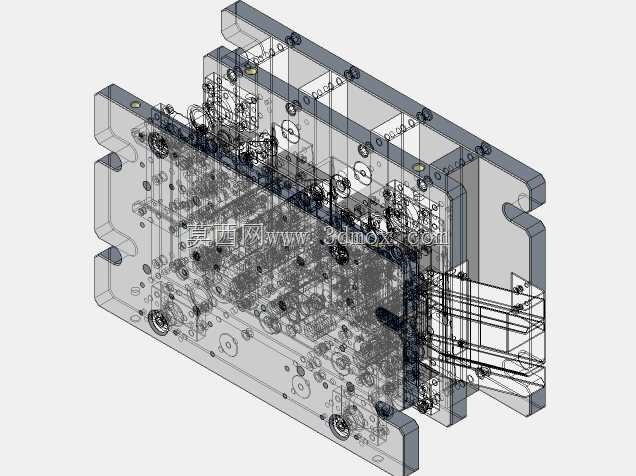

　　这套冲压工装主要面向消费电子、通讯类小型精密金属组件的批量冲压加工场景，适配常规机械式冲床的安装接口，可直接搭载在普通开式可倾压力机或高速精密冲床上完成连续冲压作业，无需对设备台面做额外改造。整套工装采用上下模分体式结构，上模部分通过模柄与冲床滑块连接，下模通过压板固定在冲床工作台面，安装时仅需校准导柱导套的同轴度即可完成初始调试，对一线装模人员的操作门槛较低，适配中小批量多品种的精密冲压生产需求。

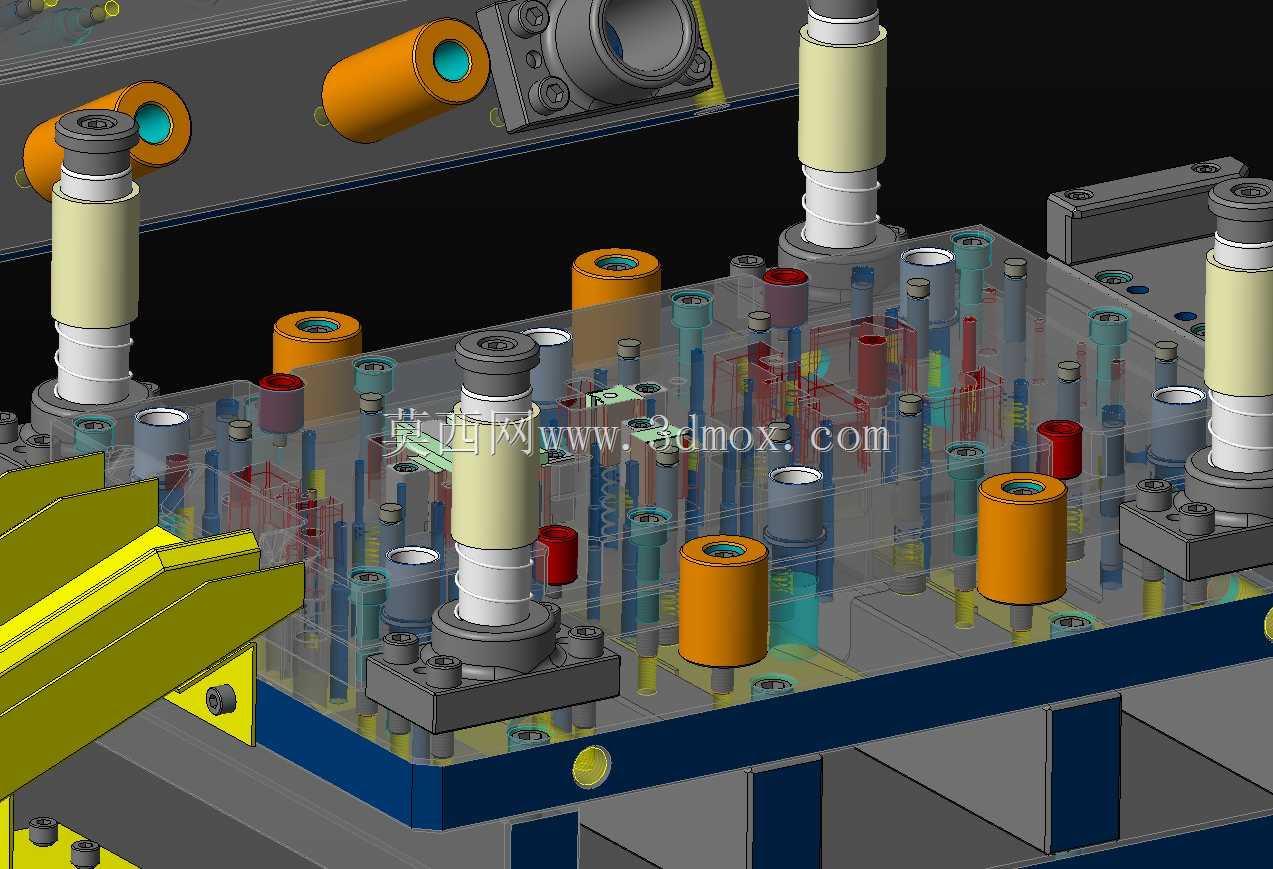

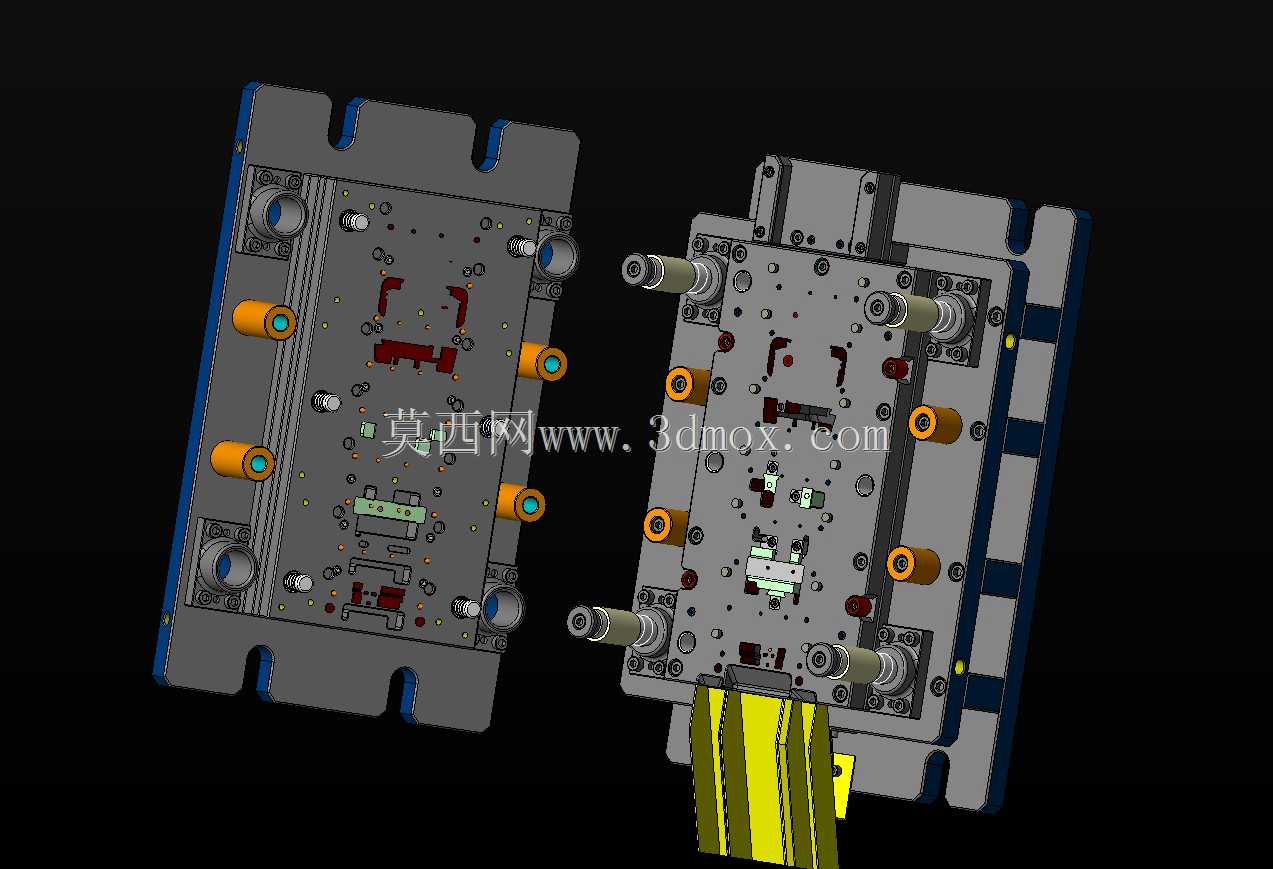

　　从功能布局来看，该工装集成了多工位级进冲压的核心工序单元，沿料带送进方向依次排布了冲定位孔、局部冲裁、预成型、终成型、落料的工位，料带通过侧面的导料板完成导向定位，每个工位都设置了独立的卸料弹性元件，避免冲压过程中料带粘附在凸模表面影响送料精度。上下模之间采用四组独立导柱导套做精密导向，导柱配合间隙控制在0.008mm以内，可保证高速连续冲压过程中上下模的对中精度，避免凸模崩刃、产品冲切毛刺超差的问题。针对电子类组件厚度薄、成型精度要求高的特点，成型工位的凸凹模采用了镶拼式结构，易磨损的刃口部分可单独拆卸更换，无需整体报废模架，能有效降低长期生产的维护成本。

　　设计过程中优先考虑了冲压过程的料带稳定性，在每个工位之间都设置了独立的弹顶定位销，料带送进时定位销可插入预冲的定位孔内，将步距精度控制在±0.01mm范围内，避免步距偏移导致的产品尺寸不良。下模的出料位置设置了倾斜式导料槽，冲压完成的成品组件可顺着导料槽滑落到设备下方的收料盒内，无需人工手动取件，可适配连续自动化生产的节拍要求。模架整体采用45号钢调质处理做基础基材，刃口镶件采用Cr12MoV冷作模具钢淬火处理，硬度达到HRC58-62，可保证连续冲压10万冲次以上刃口无明显磨损，满足中小批量生产的寿命要求。

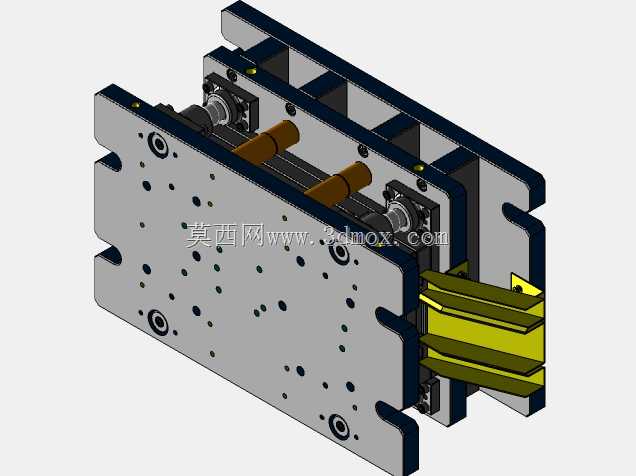

　　安装边界方面，整套工装闭合高度控制在220mm，适配最大装模高度260mm、行程80mm的常规冲床，下模安装孔位间距符合160mm*280mm的通用台面标准，无需额外制作过渡垫板即可完成固定。上模的卸料弹簧采用矩形截面强力弹簧，卸料力可根据冲压材料的厚度做调整，针对0.2-0.8mm厚度的铜合金、铝合金、不锈钢薄带料都能稳定完成卸料动作，不会出现料带变形的问题。导柱采用可拆卸式结构，长期使用出现导套磨损后，可直接更换导套无需拆卸整个模架，日常维护仅需定期给导柱添加润滑脂即可保证运行顺畅。

　　从实际应用角度看，这套工装可直接用于手机内部屏蔽罩、通讯接口弹片、小型连接端子这类精密电子组件的冲压生产，相比单工序模，级进式的结构可将多道工序整合在一套模架上完成，减少多次装夹带来的定位误差，同时大幅提升生产效率，单冲次节拍可达到120次/分钟，适合有稳定批量的精密五金件生产场景。设计时特意在模架的非工作区域预留了传感器安装位，后期可加装误送检测传感器，当料带送进不到位时设备可自动停机，避免误冲损坏模具，适配自动化升级的改造需求。上下模的合模行程设置了安全限位块，调试模具时可通过限位块控制合模深度，避免调试过程中合模过深压坏刃口，降低新模调试的试错成本。
