软塑料鱼饵生产用手动注射成型装置

　　这套手动注射装置的核心应用场景，是小型渔具加工工坊、个人DIY爱好者的软质塑料鱼饵小批量生产环节，区别于工业化大型注塑设备的高投入、高产能特性，它完全适配小批量多品类软饵的试制、定制生产需求，不需要配套复杂的液压站、电控系统，仅靠手动操作就能完成软塑料原料的注射填充作业。从实际使用逻辑来看，装置的核心功能是将加热熔融的软质PVC、TPE等鱼饵常用原料，通过手动施压的方式注入到定制的鱼饵模具型腔内，待原料冷却定型后即可得到成型的软塑料鱼饵，整套作业流程不需要外接动力源，对作业场地的水电配套要求极低，甚至可以在普通工作台面上完成全部操作。

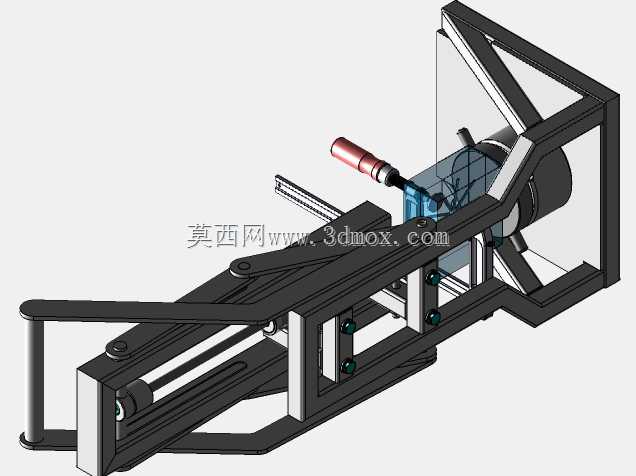

　　设计思路上，整套装置优先考虑了手动操作的力传递效率，握持段采用符合人手抓握弧度的柱形结构，表面做防滑纹理处理，避免施压过程中出现打滑问题；注射推杆与料筒的配合间隙控制在0.02mm以内，既保证推杆推进过程顺畅无卡滞，又能避免熔融状态的软塑料原料从配合间隙溢出，减少原料浪费的同时也能保证注射压力稳定。料筒部分采用耐高温的透明材质制作，作业过程中可以直接观察内部原料的剩余量、熔融状态，方便操作人员及时补料、调整施压节奏，料筒前端的出料口采用标准快换接口设计，可以根据不同模具的进料口尺寸更换对应规格的注射嘴，适配不同结构的软饵模具，不需要额外加工转接件就能完成对接。

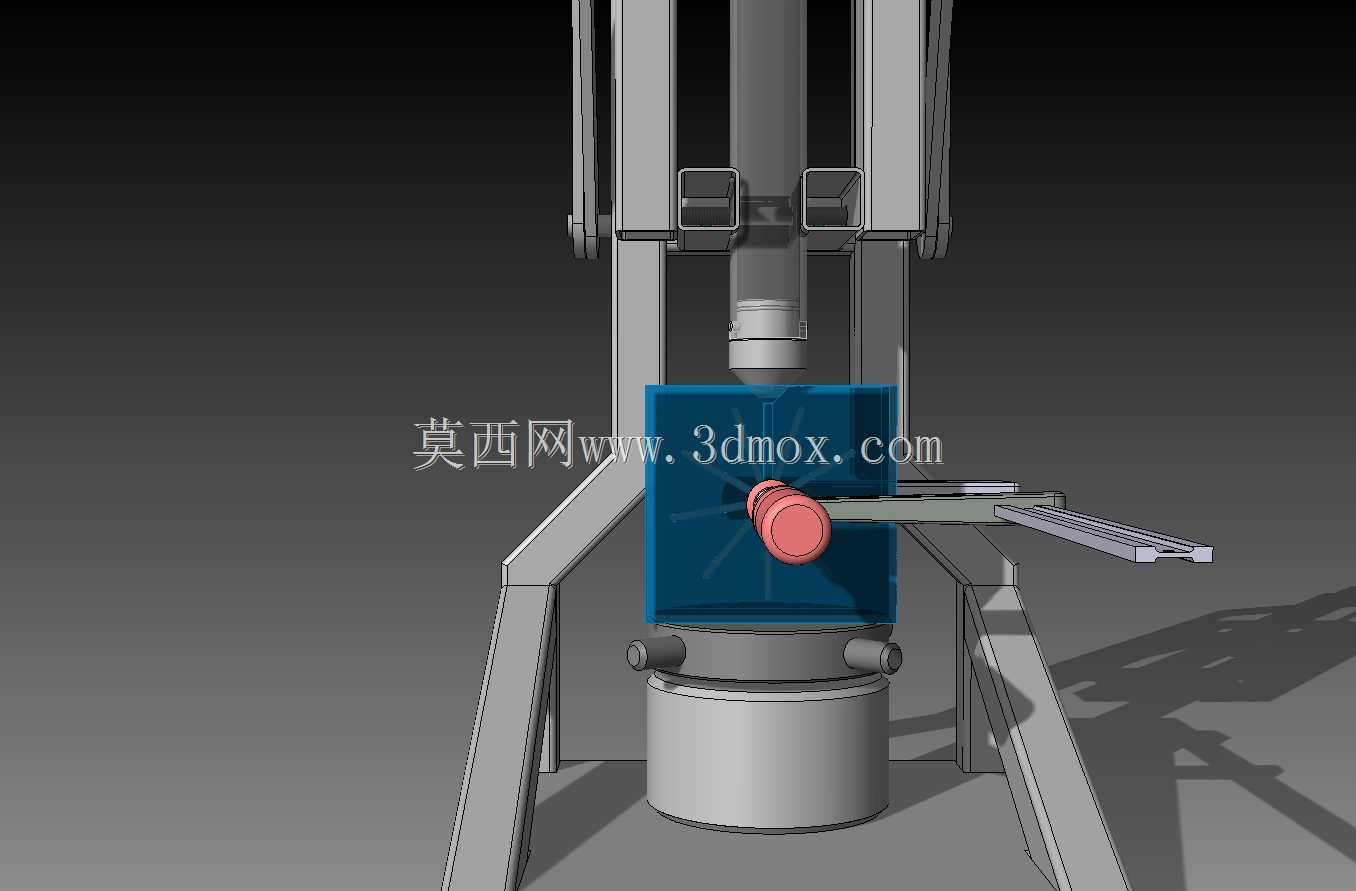

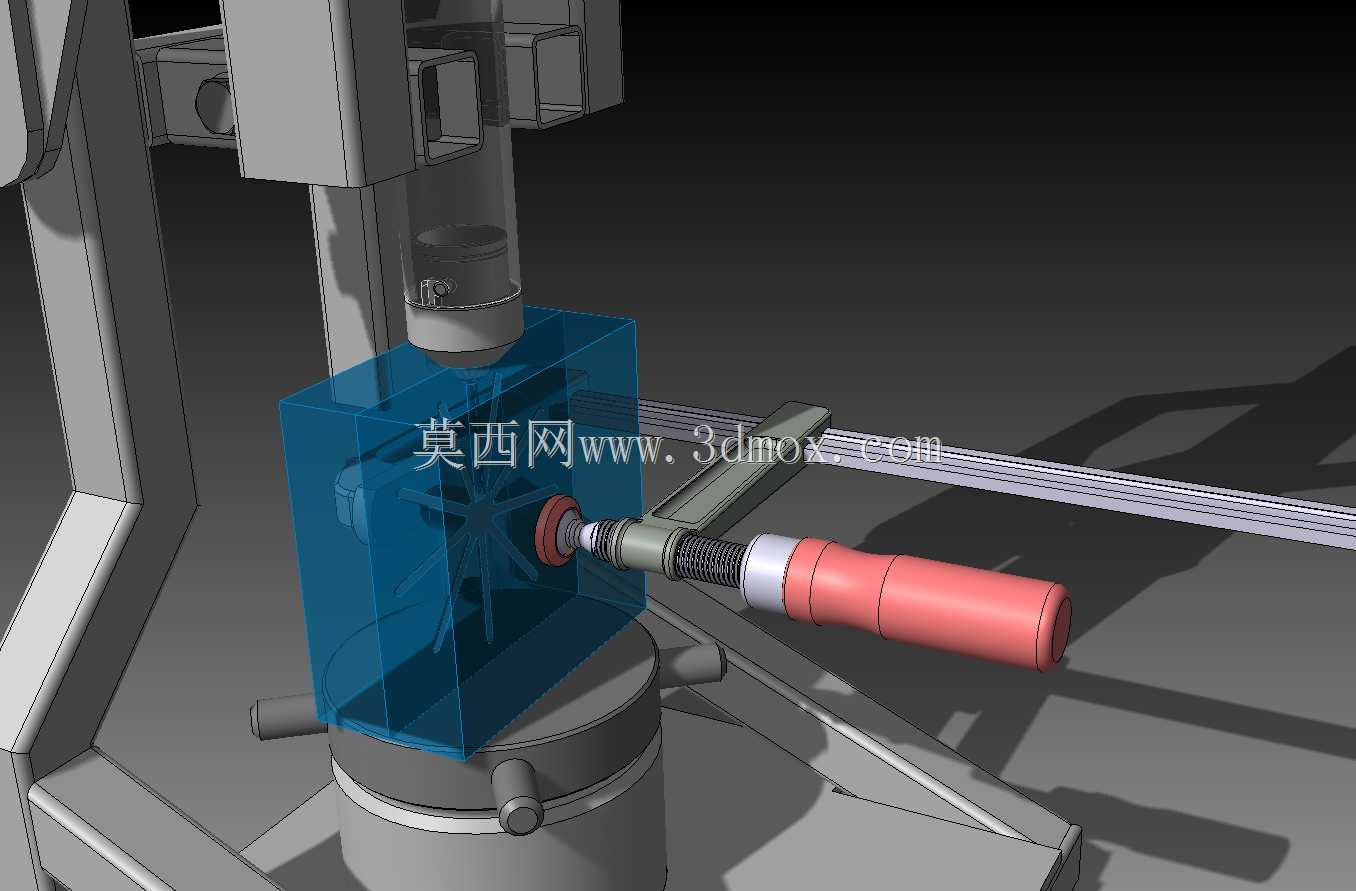

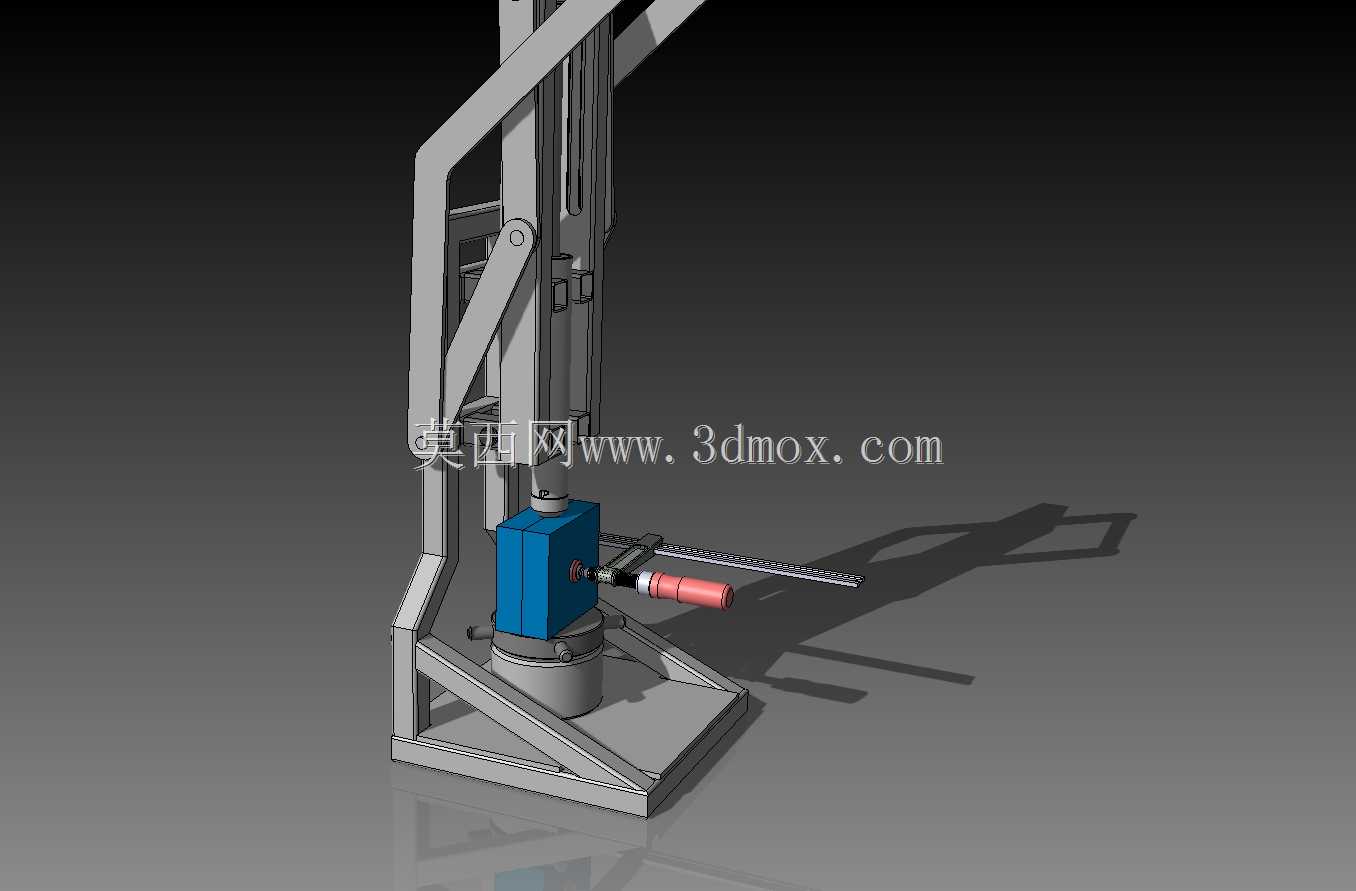

　　装置的定位夹持部分做了适配模具安装的结构设计，底部的承托平台带有可调节的限位挡块，能够根据不同尺寸的鱼饵模具调整夹持范围，将模具牢牢固定在注射嘴的正下方，避免注射过程中模具移位导致原料外漏、产品缺料的问题。从安装边界来看，整套装置的横向占用尺寸控制在400mm以内，纵向操作空间预留300mm即可满足手动施压的行程需求，不需要在工作台面上做打孔固定，依靠底部的防滑橡胶垫就能保证作业过程中装置不发生滑移，普通的木质、钢制工作台都可以直接放置使用，不需要做特殊的台面改造。

　　实际作业过程中，操作人员只需要提前将加热熔融的软塑料原料倒入料筒内，把合模完成的鱼饵模具固定在承托平台上，调整位置让模具进料口与注射嘴对齐贴合，之后双手握持手柄匀速向前推进推杆，就能将料筒内的熔融原料注入模具型腔，整个施压过程的力度可以完全由操作人员手动控制，针对不同克重、不同结构的软饵产品，可以灵活调整推进速度与保压时间，避免注射速度过快导致型腔内气体无法排出形成气泡，或是保压不足导致产品出现收缩凹陷的问题。相比大型注塑设备，这套手动装置的料筒容积单次注射可以满足3-5个常规尺寸软饵的生产需求，小批量试制时不需要频繁清理料筒，更换不同颜色原料时只需要将料筒内残留的余料推出即可，清理维护的成本极低，非常适合软饵产品的打样、小批量定制生产场景，也适合钓鱼爱好者自行制作专属配方的软质鱼饵使用。

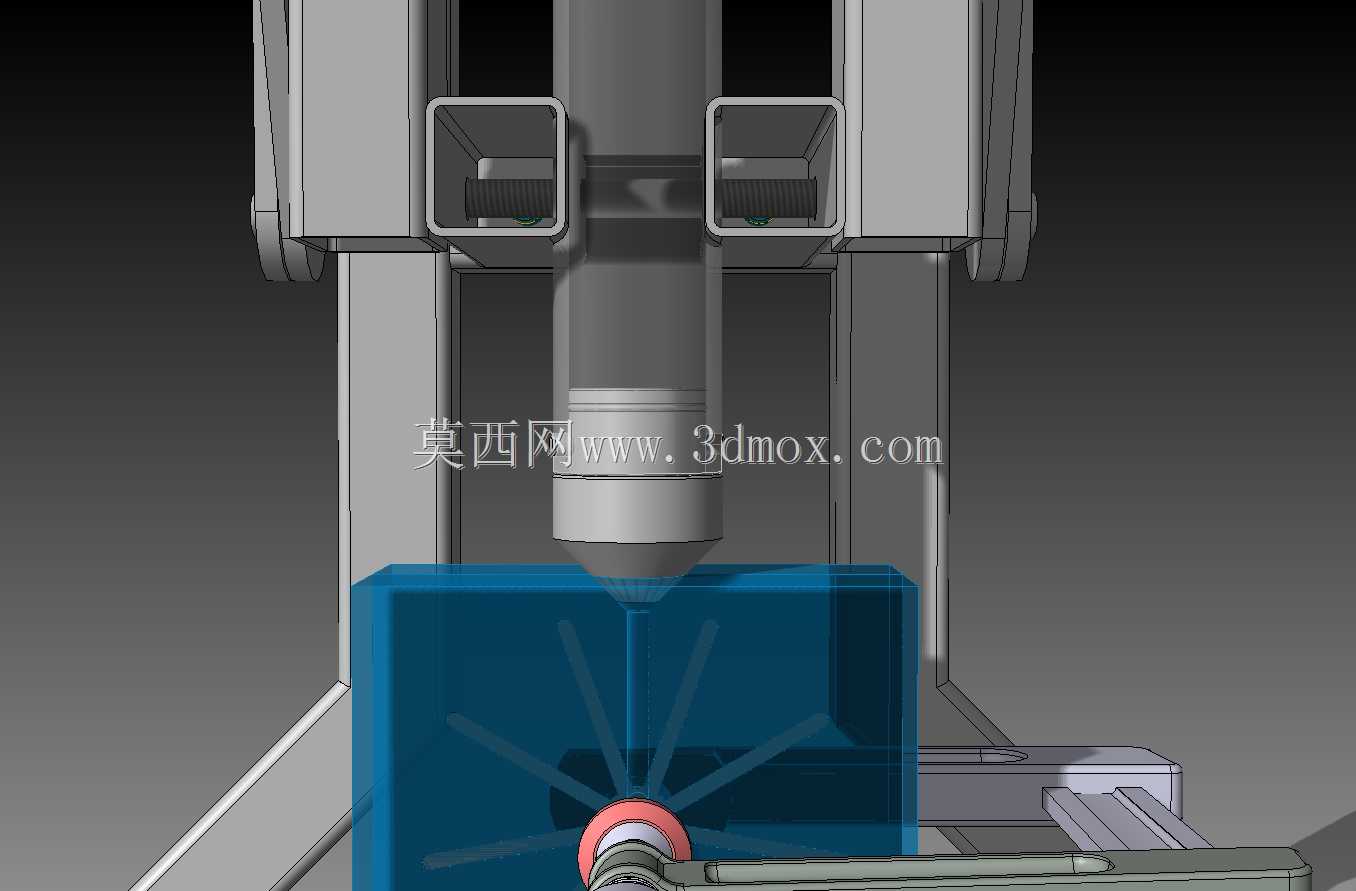

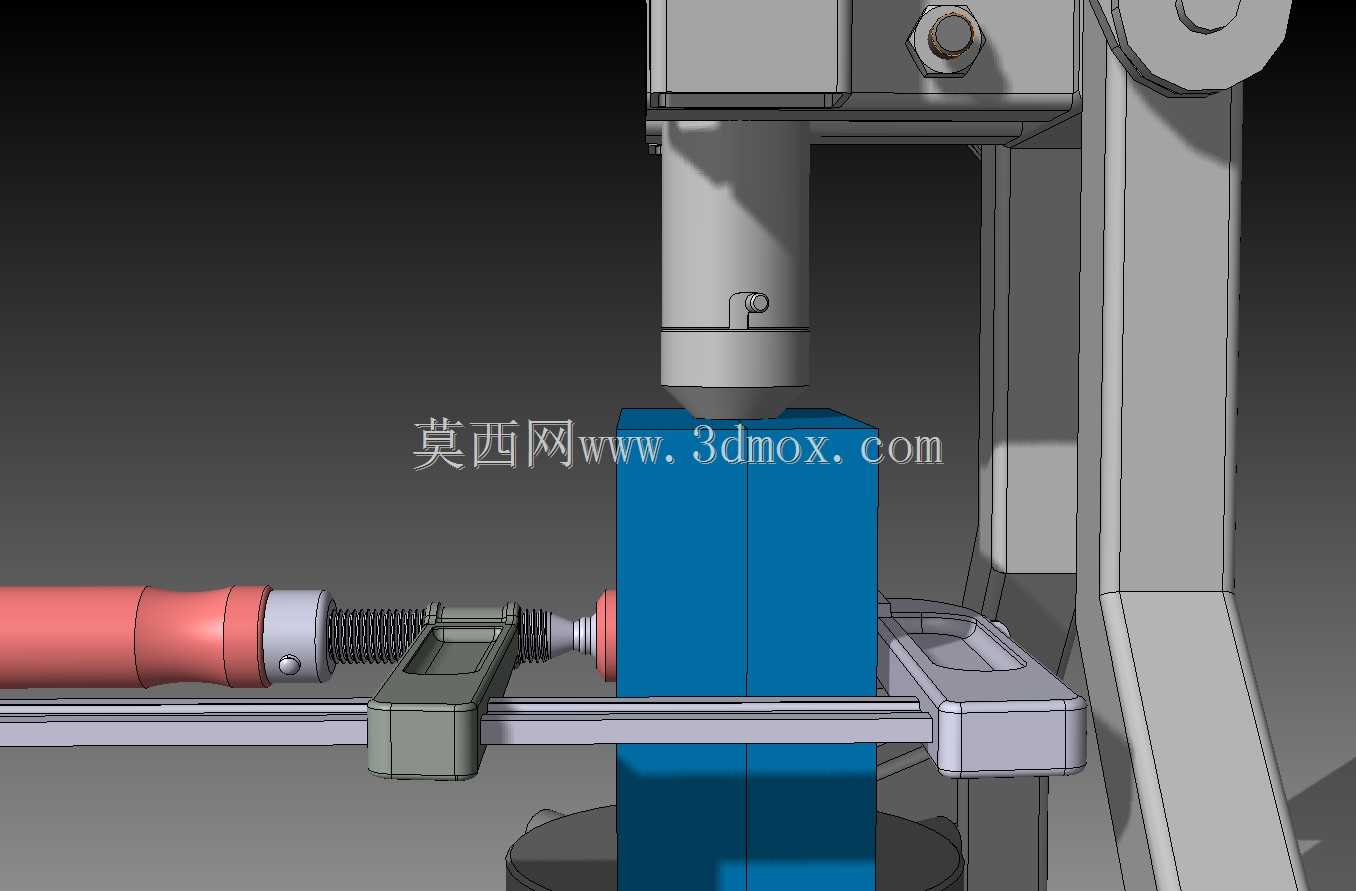

　　结构细节上，推杆与手柄的连接部位采用了防脱结构设计，避免大力度施压时推杆与手柄脱离造成操作失误；料筒外部带有隔热防护层，即使内部盛装200℃左右的熔融原料，外部防护层的温度也能控制在人体可接触的安全范围内，避免操作过程中出现烫伤风险。注射嘴的端部做了圆弧过渡处理，与模具进料口贴合时能够形成有效的密封，不会因为接触压力过大损伤模具进料口的边缘，也能避免注射过程中原料从贴合缝隙溢出。整套装置的所有可拆卸部件都采用无工具快拆设计，日常清理、更换易损件时不需要使用扳手、螺丝刀等额外工具，徒手就能完成拆解与组装，对于非专业机械背景的使用者也十分友好。
