T型轨道工作台滑动式材料夹具组件

在机加工、钳工装配、小型工件检测的作业场景里，T型槽工作台是车间里最常见的基础作业载体，常规的台虎钳、固定压块往往只能覆盖定点装夹的需求，遇到需要沿轨道方向调整装夹位置、多工位连续作业的工况时，反复拆装压块、重新找正定位会耗费大量辅助作业时间，这套滑动式夹具组件就是针对这类痛点设计的配套工装。

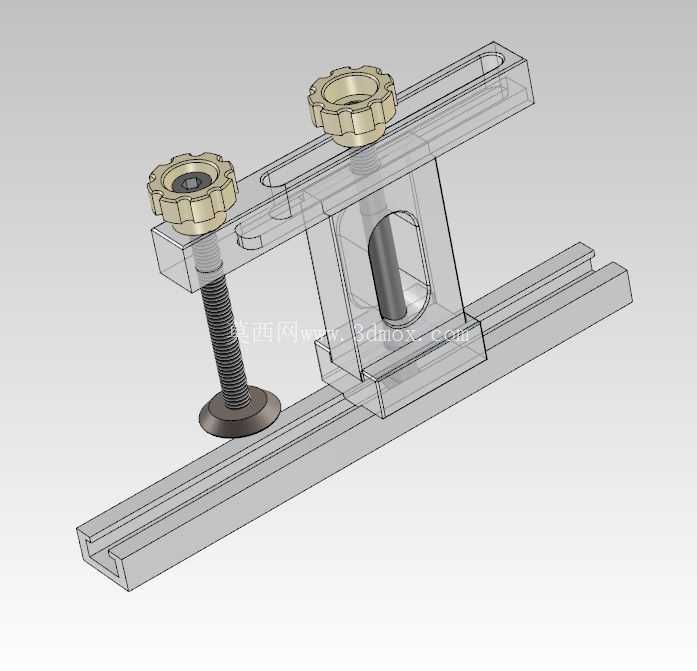

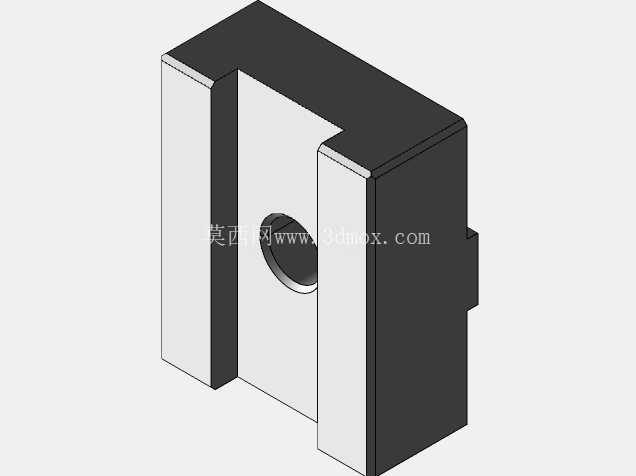

整套组件直接适配标准T型导轨的安装槽型，底座部分采用与T槽轮廓匹配的嵌入式结构，不需要额外打孔固定，松开锁紧旋钮就能沿导轨长度方向任意滑动调整位置，调整到目标工位后拧紧旋钮就能完成底座的位置锁定，整个调整过程不需要借助额外扳手类工具，单手就能完成操作，适配小批量多工序的柔性作业需求。

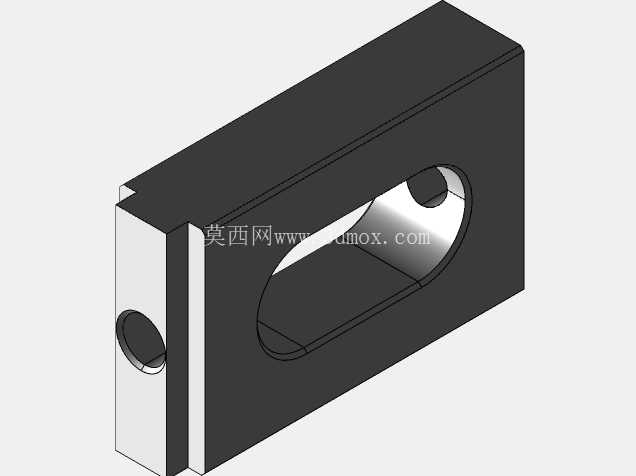

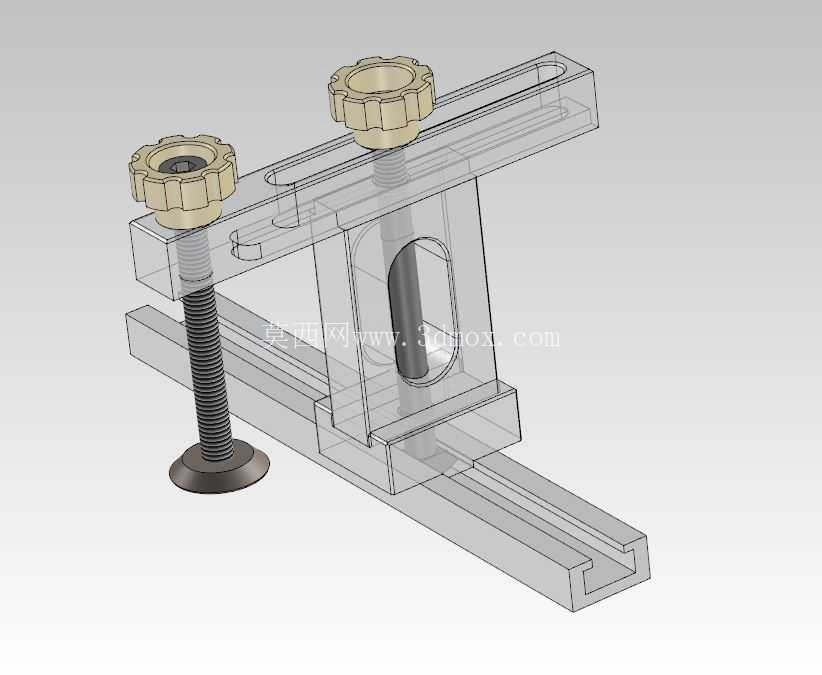

夹紧执行部分采用双旋钮对称布局，两个带滚花的调节旋钮分别对应独立的压紧螺杆，螺杆底部配装了大接触面的压脚，压脚与工件接触的端面做了防滑纹理处理，既可以通过两个旋钮同步下压实现大面工件的均匀压紧，也可以单独调节单侧旋钮实现异形工件、倾斜面工件的自适应装夹，避免单点压紧带来的工件翘边、装夹变形问题。中间的连接支架采用镂空式结构设计，在保证整体结构刚性的前提下尽可能降低组件自重，减少滑动调整时的阻力，支架上预留的长条形调节槽可以实现两个夹紧单元之间的间距调整，适配不同长度尺寸的工件装夹需求。

从安装边界来看，这套组件的底座宽度完全匹配常规工业T型槽的槽口尺寸，不需要对现有工作台做任何改造就能直接装配使用，整体高度控制在常规台虎钳安装高度的三分之二左右，不会遮挡作业视线，也不会和工作台上方的加工主轴、检测探头产生运动干涉。螺杆的调节行程覆盖了从薄板类零件到中等厚度型材的装夹范围，压脚的下压角度有一定的自适应余量，即使工件表面存在小幅度的平面度误差，也能保证压紧面完全贴合，不会出现压不实、压伤工件表面的情况。

在实际使用场景中，这套夹具既可以单独使用完成小型工件的快速装夹，也可以多套组合沿T型轨道排布，实现长条形型材、长条状加工件的多点同步压紧，相比传统的螺栓压块装夹方式，位置调整效率提升60%以上，装夹力的调节也更直观，通过旋钮的拧紧力矩就能直观控制夹紧力大小，针对薄壁件、易变形工件的装夹友好度更高。设计过程中特意规避了复杂的传动结构，所有零部件都采用常见的机械加工工艺就能实现生产，没有特殊定制的异形零件，后期维护更换配件的成本很低，滚花旋钮采用非金属嵌件设计，长时间操作也不会硌手，适合车间一线操作人员高频次调整使用。

组件的滑动副部分做了间隙适配设计，既保证滑动过程顺畅无卡滞，也不会因为间隙过大导致装夹后出现位置偏移，底座的锁紧结构采用侧向顶紧的方式，锁紧力直接作用在T型槽的侧壁上，不会对导轨的上表面造成压痕损伤，长期使用也不会破坏工作台的原有精度。两个夹紧螺杆的轴线保持平行，下压过程中不会出现偏载力矩，支架的受力经过加强筋优化，即使在最大夹紧力下也不会出现支架变形、螺杆卡滞的问题，整套组件的受力路径经过反复校核，从底座锁紧到压脚压紧的整个力传递链路没有应力集中点，能够满足长期高频装夹的使用强度要求。
