气动悬架部件装配工装设备结构

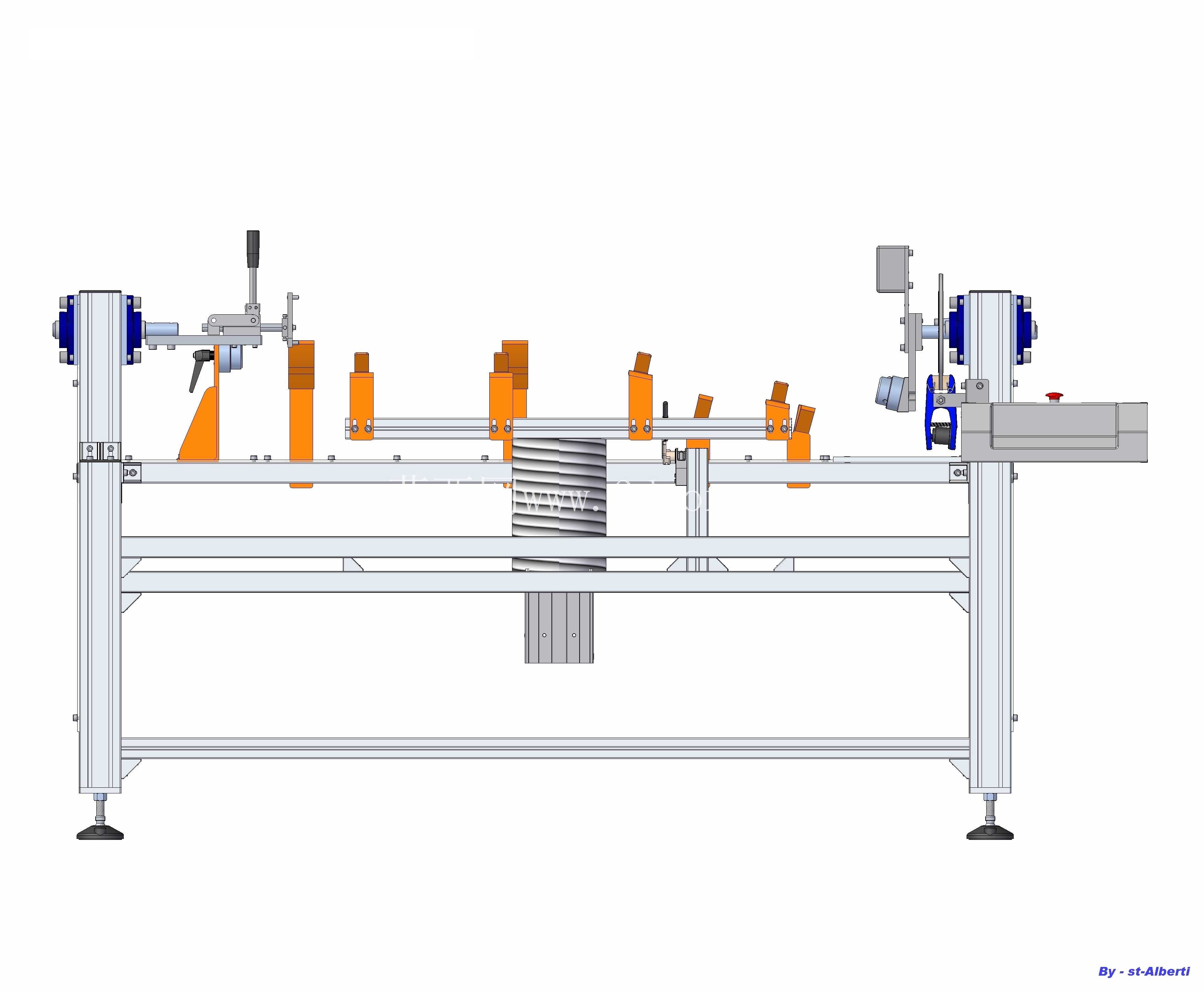

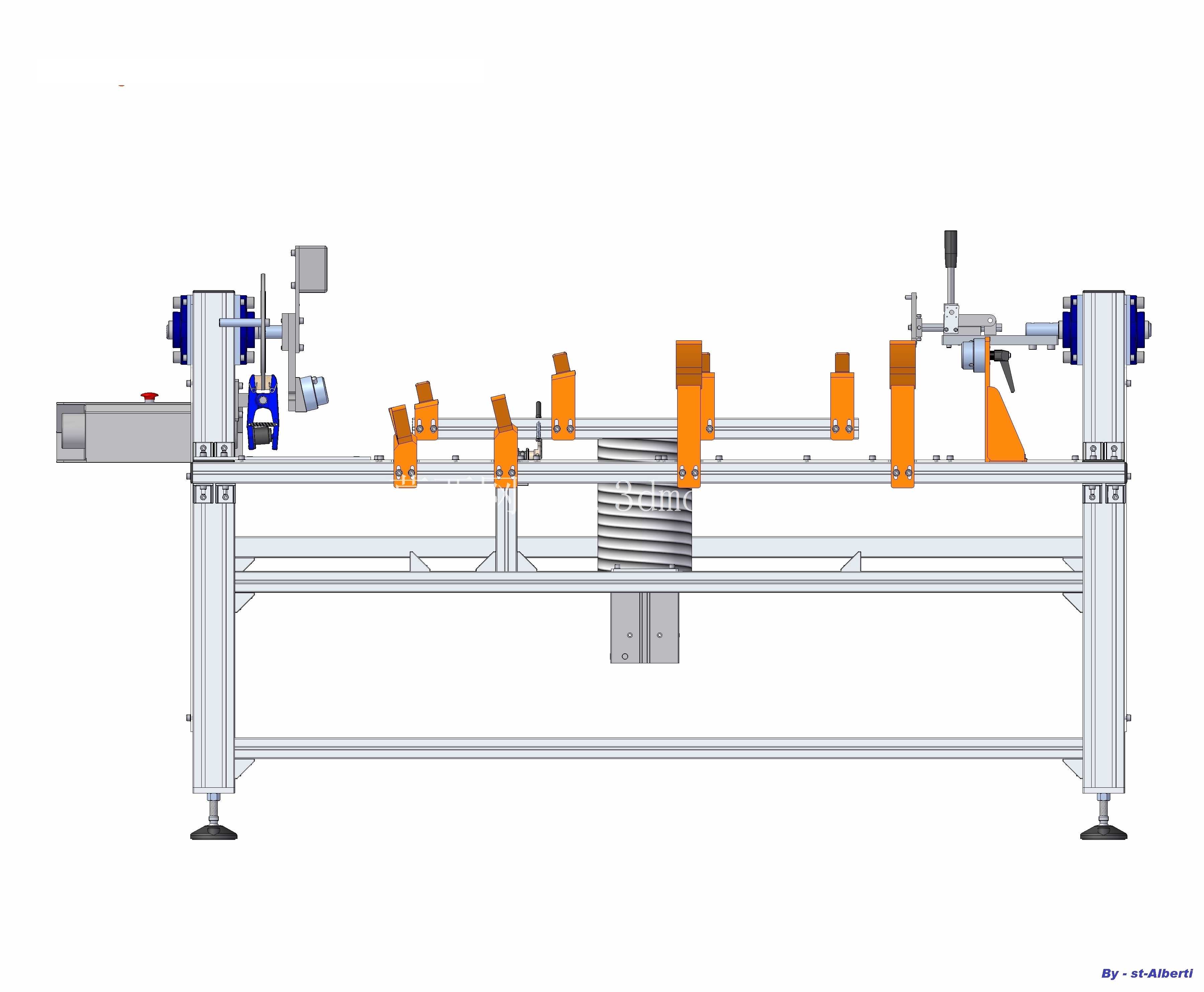

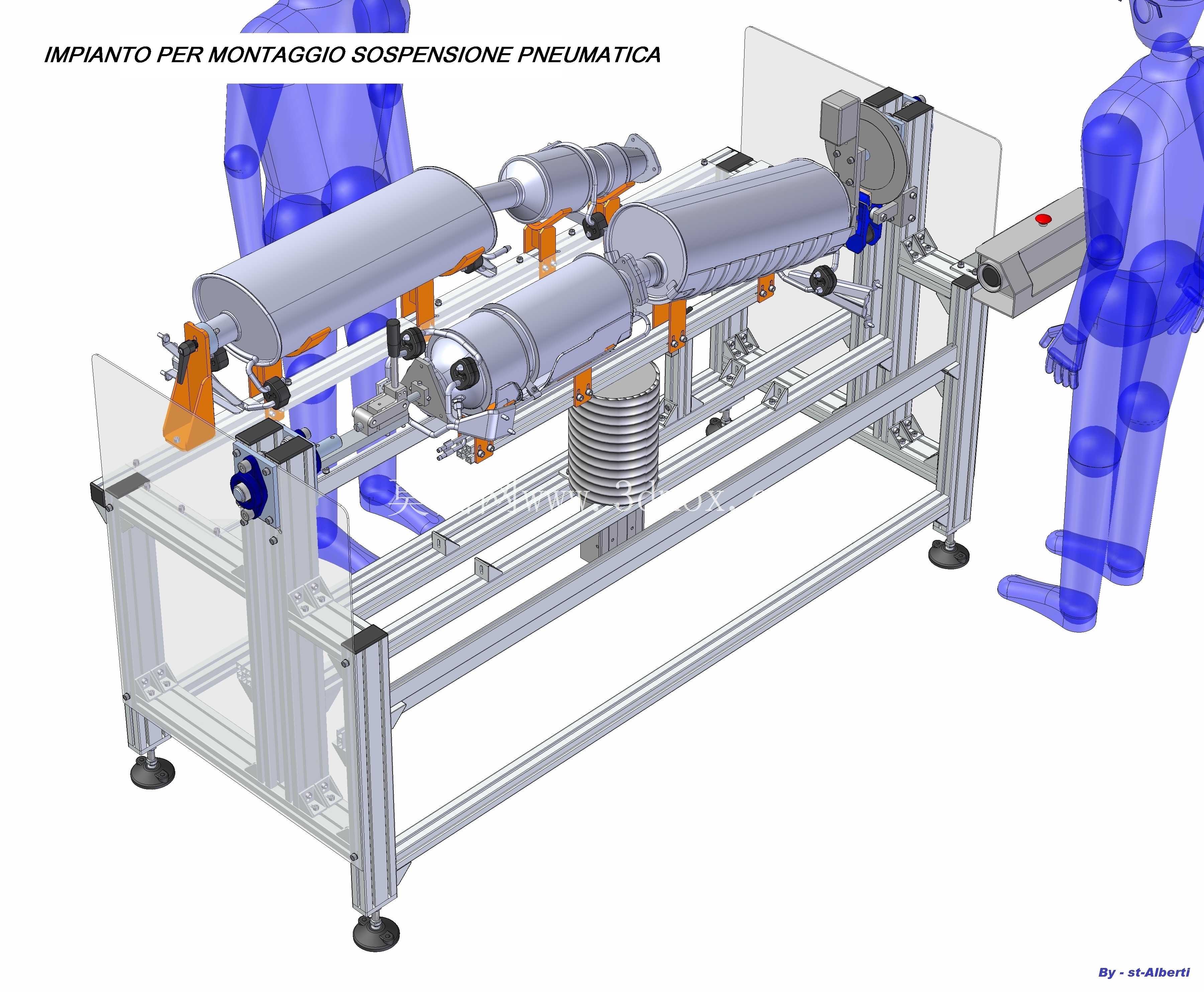

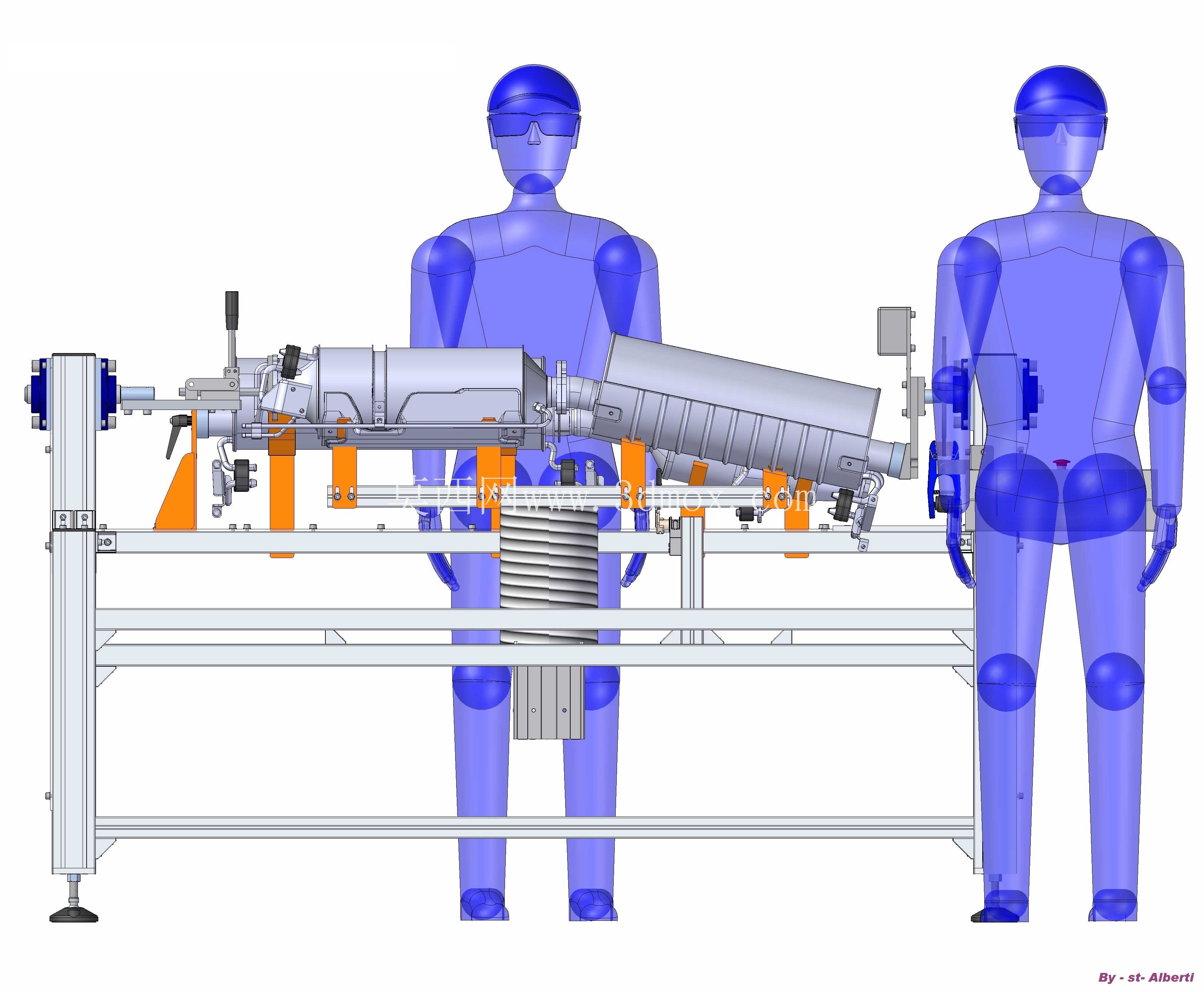

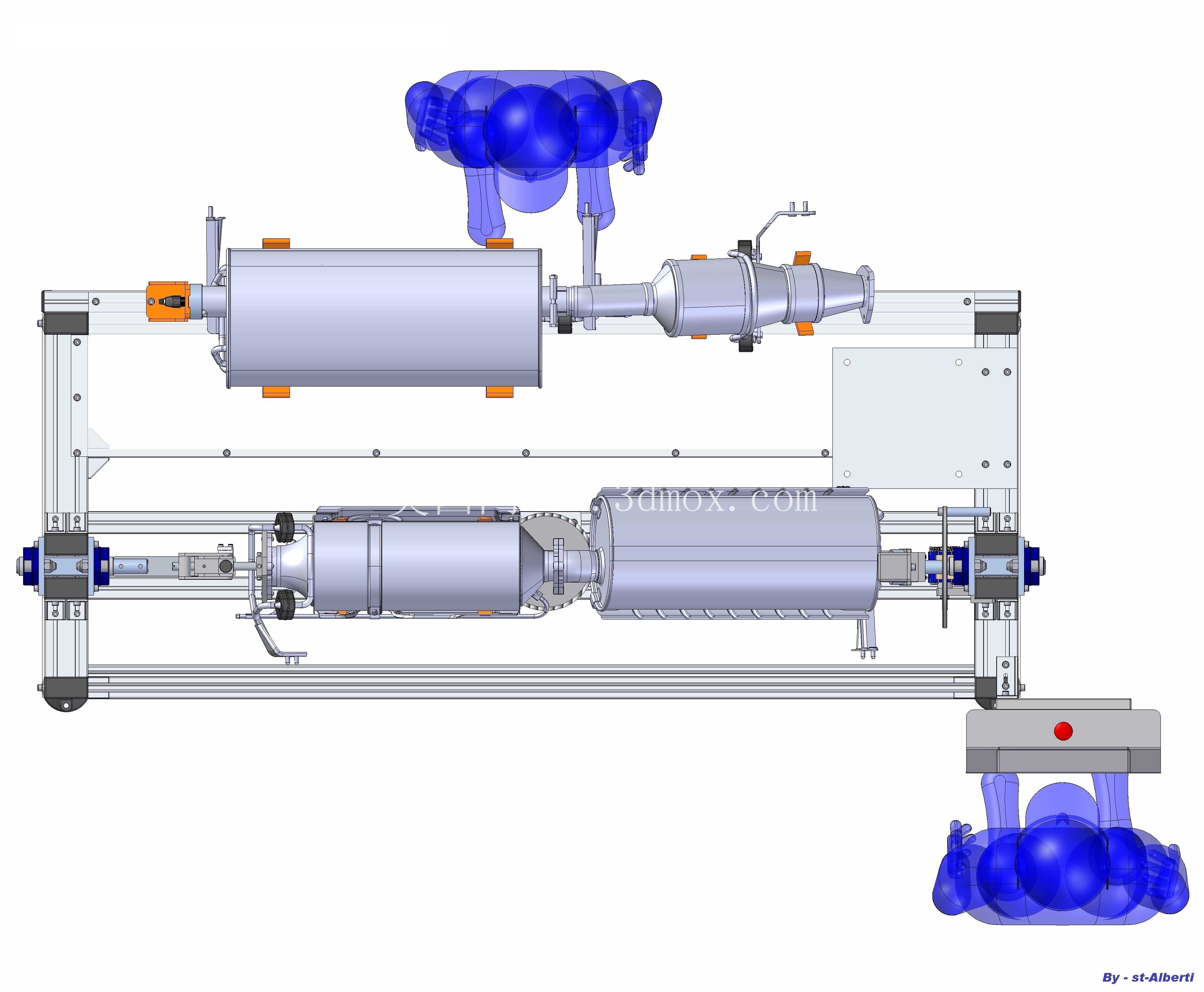

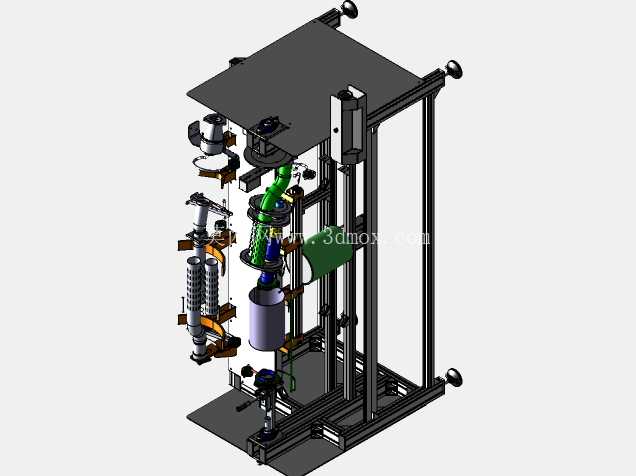

　　这套三维结构对应的是气动悬架组件的专用装配作业工装，主要面向商用车、特种作业车辆的气动悬架部件分装工序，在零部件总成上线预装环节承担定位、夹持、辅助装配的功能，替代传统零散台架的人工作业模式，能有效降低装配过程中部件对位偏差带来的密封失效、连接扭矩不均等常见问题。从结构布局来看，整套工装采用工业铝型材搭建主体机架，底部配置可调式脚杯支撑，可根据车间地面平整度调整机架水平度，避免机架倾斜导致的部件定位偏移，机架整体的长宽尺寸适配常规气动悬架总成的展开长度，预留的操作空间能够覆盖从阻尼筒体、气室连接段到固定支架的全流程装配作业，两侧预留的人员操作位符合人工装配的作业半径要求，不需要作业人员过度探身或者频繁移位就能完成全部装配工序。

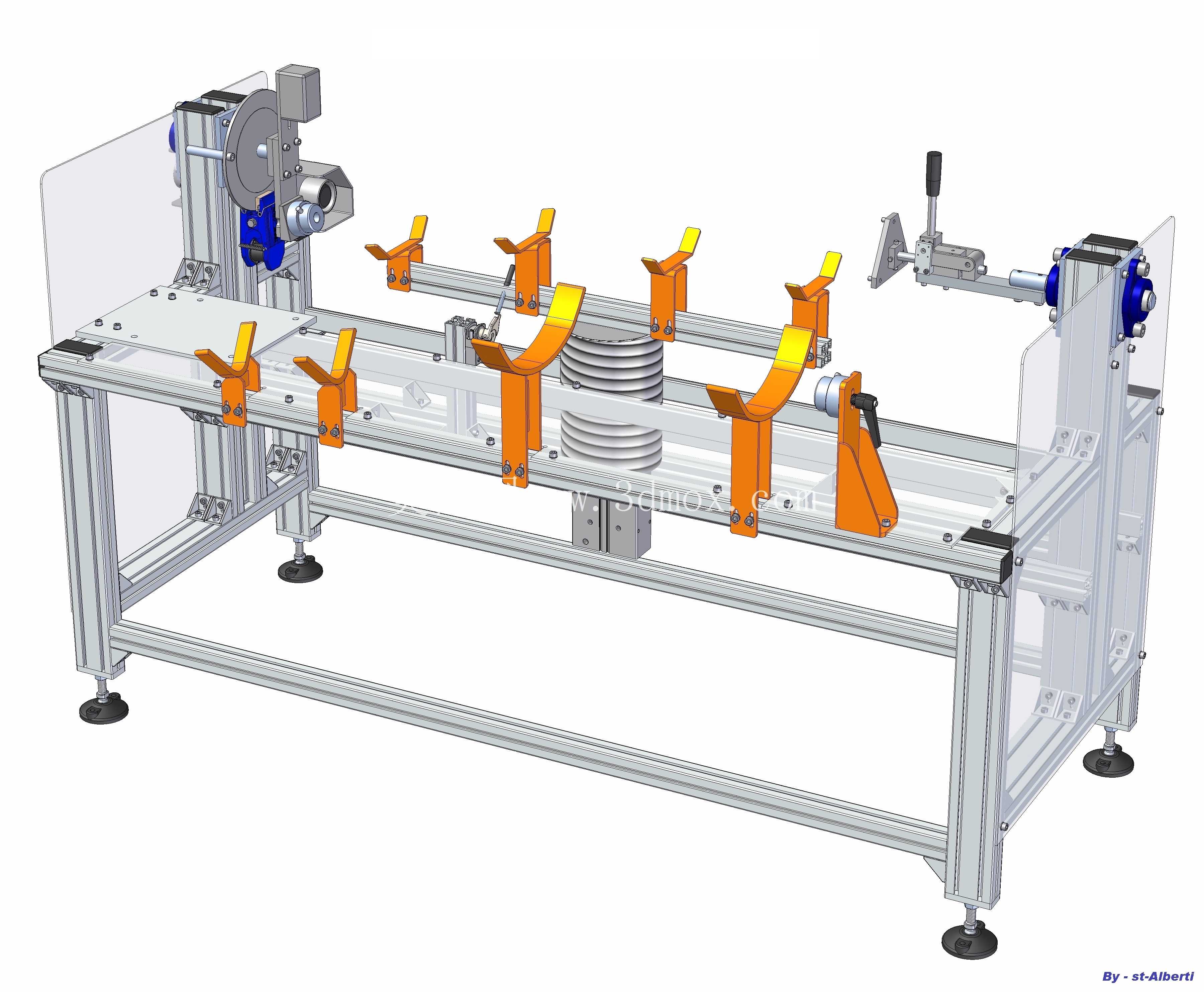

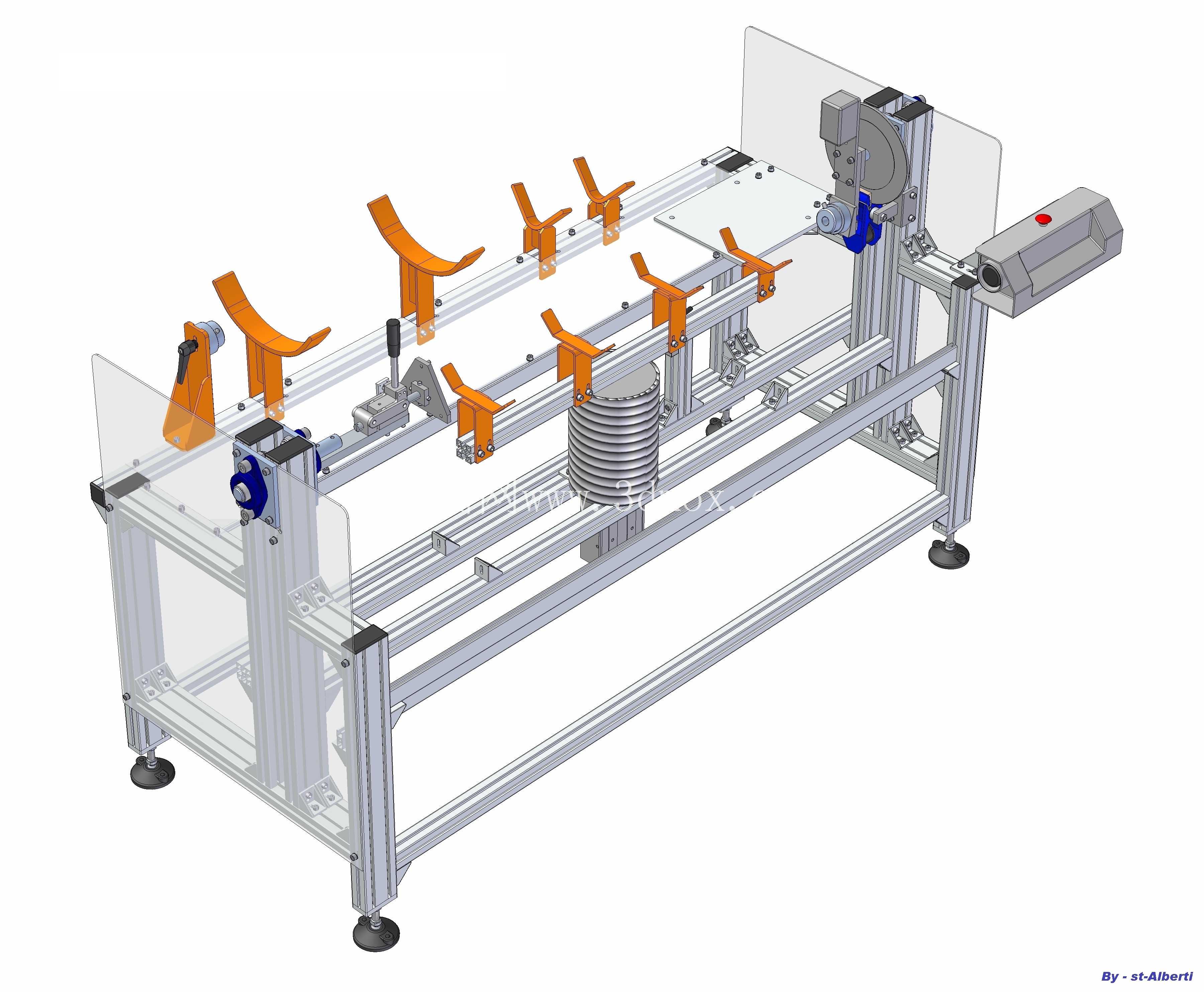

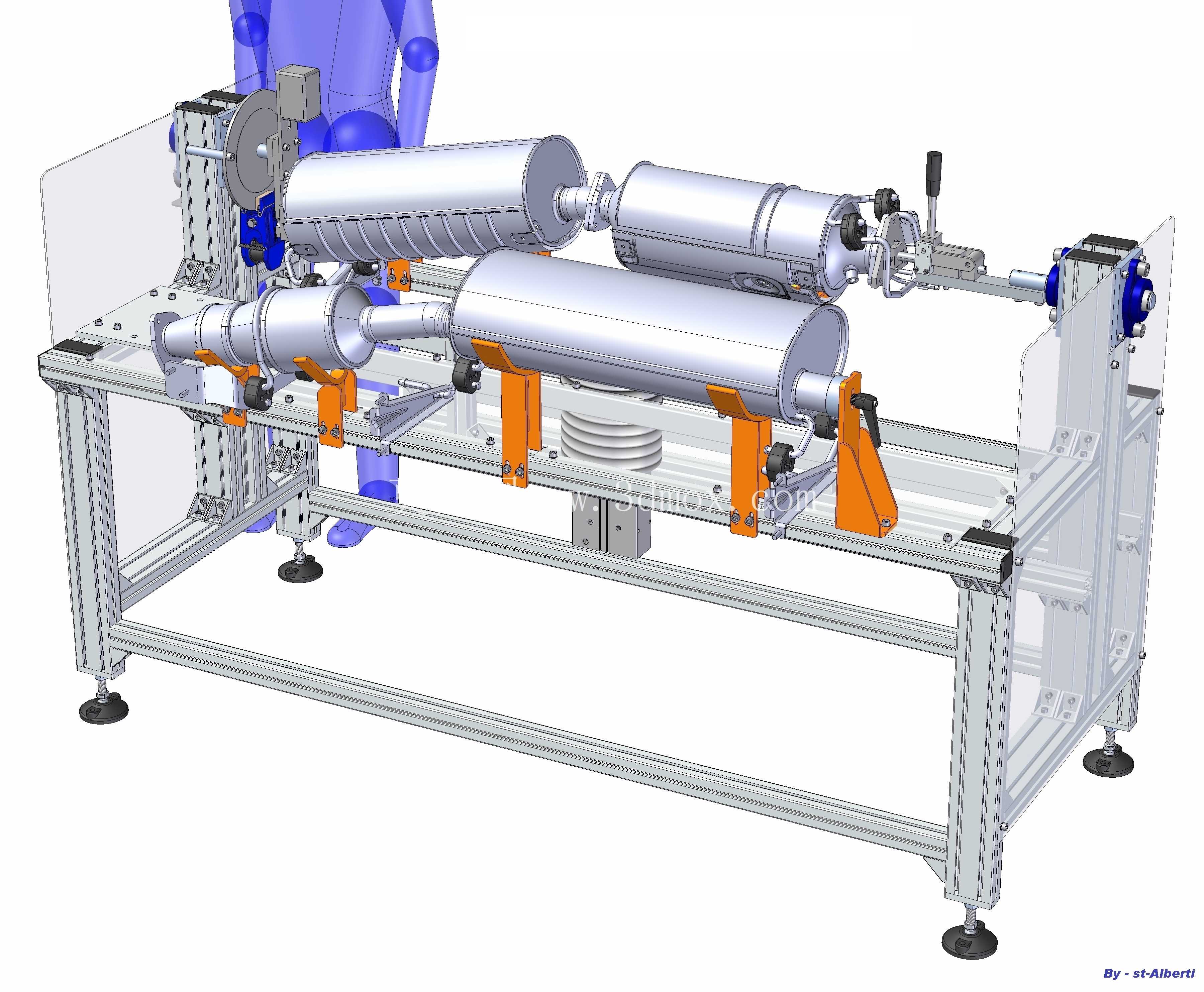

　　工装的夹持单元采用模块化设计，针对气动悬架的圆柱形筒体部件配置了仿形定位块，橙色的快夹结构能够快速锁紧筒体外壁，夹持位置避开了部件的密封面、安装孔位等关键装配区域，不会在装配过程中对工件表面造成压伤或者遮挡装配路径；中间位置设置的可调节支撑座能够适配不同长度规格的悬架组件，通过导轨滑块调整支撑位置后锁紧，就能兼容同系列不同参数的悬架部件装配，不需要更换整套工装夹具，缩短了产线换型的调整时间。机架一侧设置的透明防护挡板，能够在装配过程中阻挡意外松脱的小型零件飞溅，同时不会遮挡作业人员的操作视线，兼顾作业安全与操作可视性。

　　工装的定位基准按照悬架总成的最终安装坐标设置，装配完成后的部件可以直接从工装上取下进入总装环节，不需要二次调整对位，减少了工序间的重复校验工作。从设计思路上，这套工装没有采用复杂的气动或者电动锁紧结构，全部采用手动快夹与可调支撑结构，一方面降低了工装本身的制造成本与维护难度，适合中小批量的悬架部件生产场景，另一方面手动操作的夹持力度可控，针对薄壁的气动筒体部件不会出现夹持过载导致的筒体变形问题。机架的型材槽道内可以根据后续工艺需求加装辅助工具挂架、扭矩扳手放置座、零件收纳盒等附属结构，不需要对主体机架进行打孔焊接改造，拓展性较强。

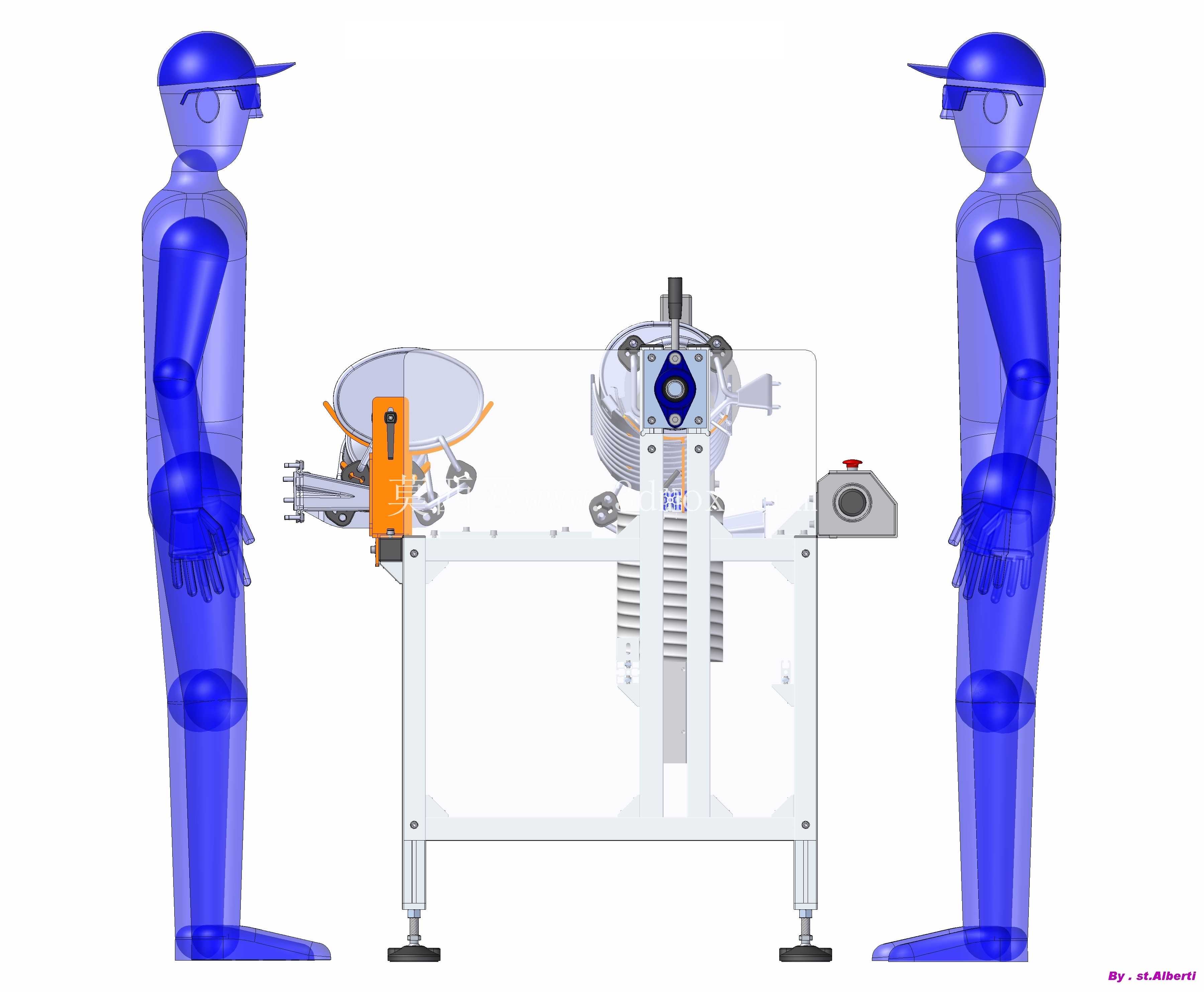

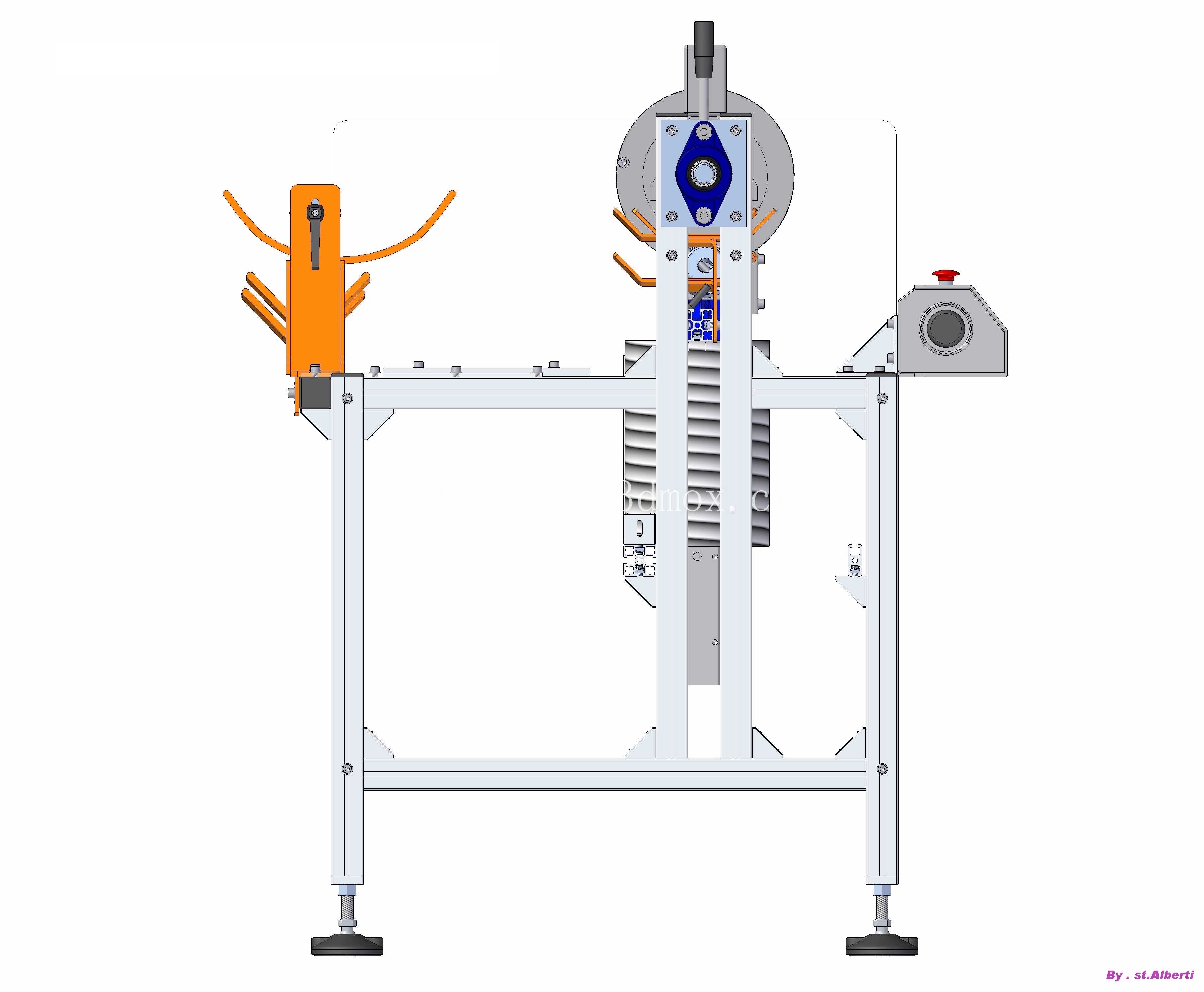

　　在安装边界上，整套工装的底部脚杯调节行程能够适应50mm以内的地面高度差，机架总高度控制在成年人腰部作业区间，符合人工装配的人机工程要求，不需要作业人员弯腰或者抬臂过高进行长时间操作，能够降低长期重复装配作业的疲劳度。工装的各个夹持模块都设置了定位销与刻度标识，调整支撑位置时可以直接参照刻度快速对位，不需要每次调整都进行尺寸测量，进一步提升了装配作业的效率。针对气动悬架装配过程中需要对接的气路密封件、连接螺栓等小零件，工装台面上预留的平坦区域可以临时放置对应配件，避免零件散落导致的装配错漏。整套结构的受力经过校核，铝型材机架的连接角件强度能够承载满装状态下的悬架总成重量，不会出现机架变形或者夹持失稳的情况，各个转动、滑动的连接部位都预留了润滑维护空间，日常保养只需要定期清洁导轨、锁紧连接螺栓即可，没有复杂的维护要求。
