简易自制型材框架式木工推台锯结构

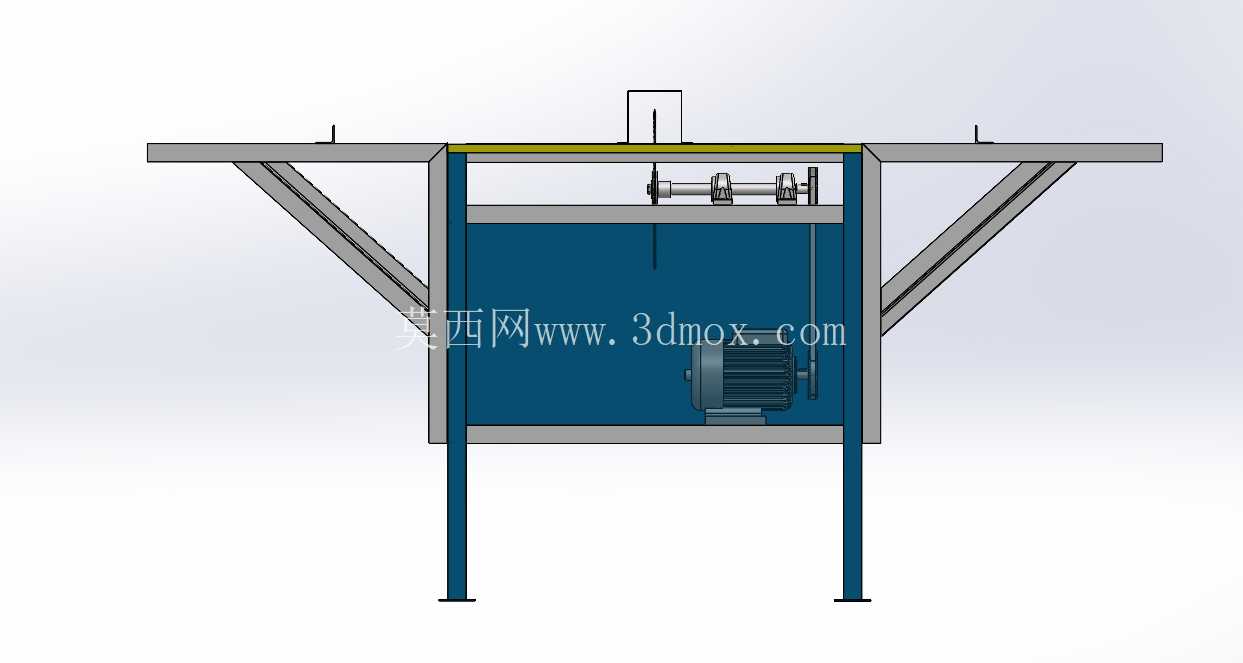

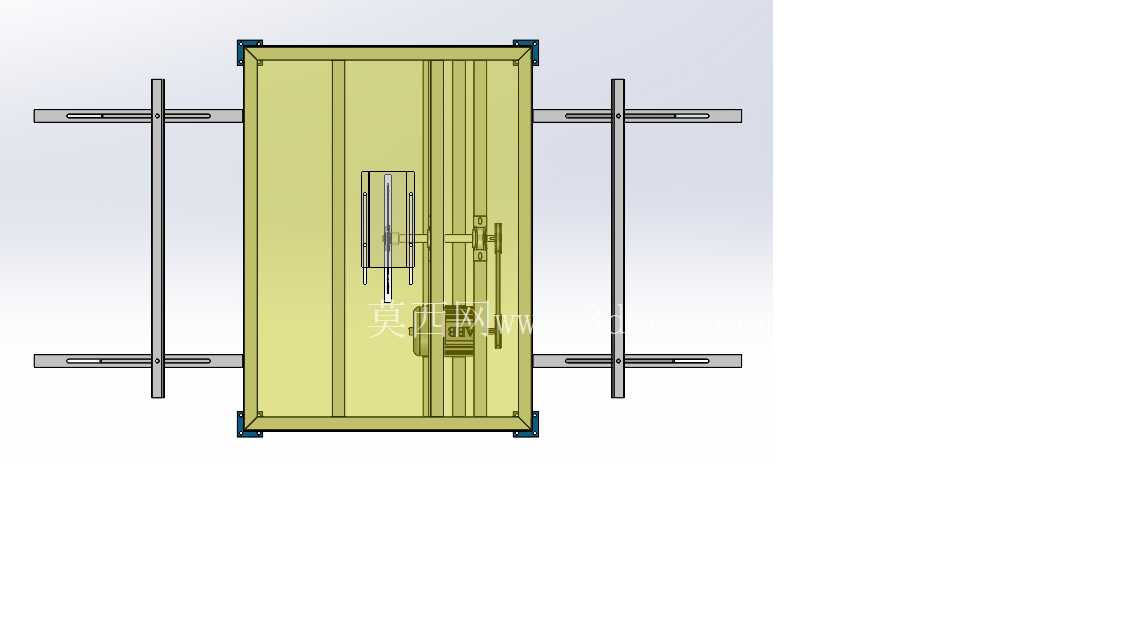

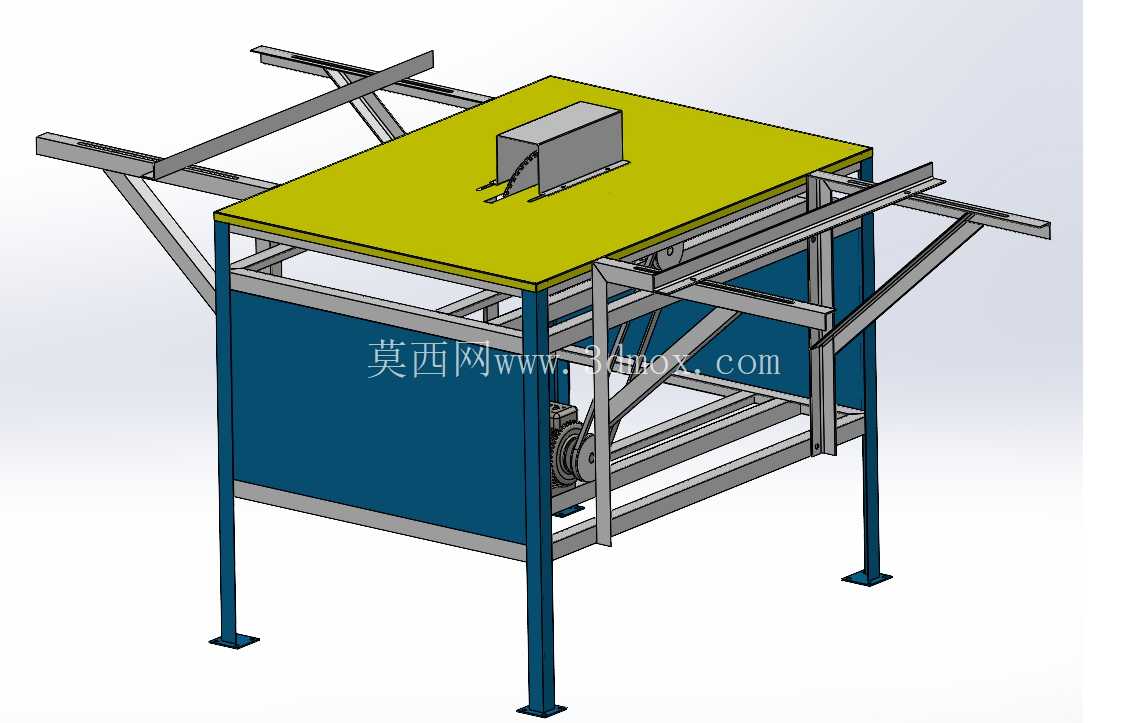

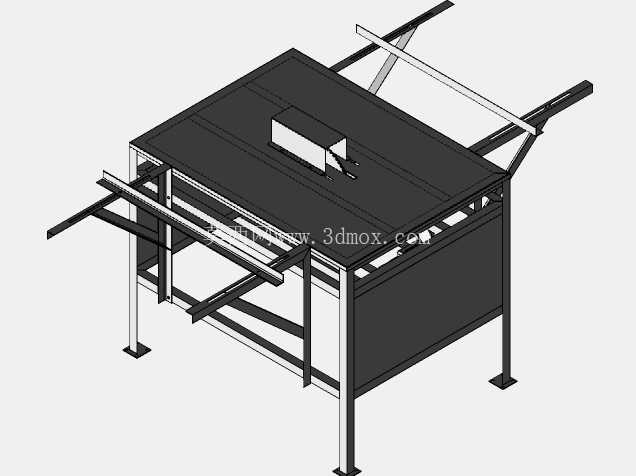

　　这款推台锯的机架采用标准矩形钢管焊接成型，四条支腿底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面，也可加装减震脚垫放置在硬化车间地面，整机占地尺寸适配中小型木工加工工位，不需要额外预留过大的操作空间，两侧延伸的导轨支架超出工作台面一定长度，可支撑长度较长的木料进给，避免长料切割时端头下垂影响切割精度。工作台面采用平整钢板铺设，表面做防锈处理，锯片伸出台面的高度可通过下方的调节机构调整，适配不同厚度的木料开料、截段作业，日常加工中可完成实木方料、人造板材的直切作业，适合小型家具作坊、装修现场木作加工、个体木工的日常生产使用，相比大型精密推台锯，该结构制作成本低，维护简单，对使用场地的要求不高，可根据实际加工需求调整导轨长度与工作台面尺寸。

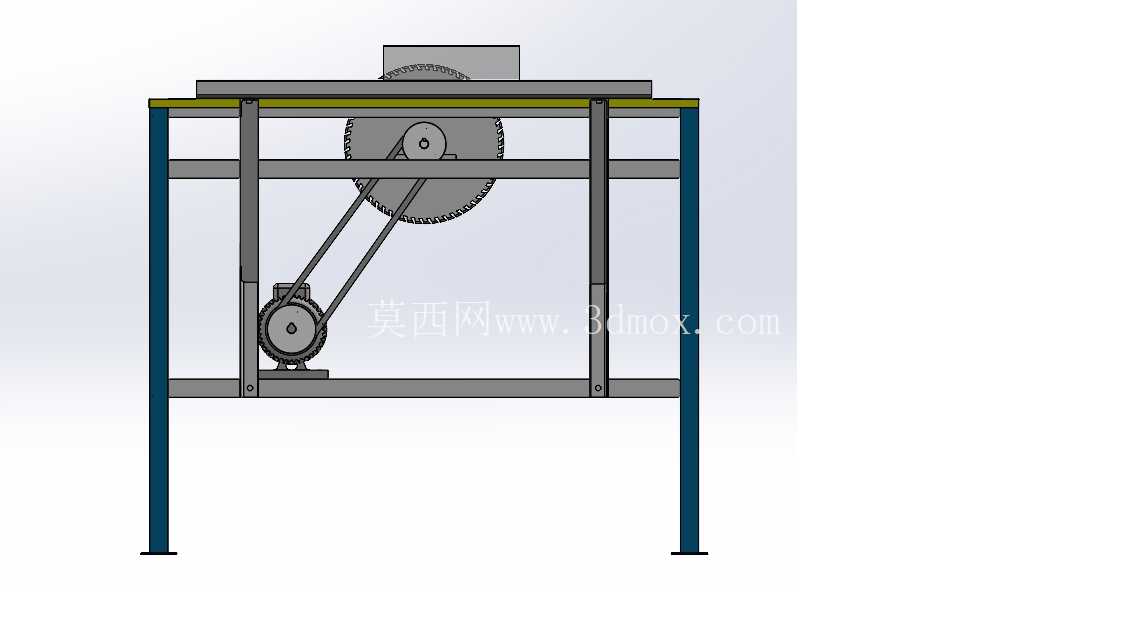

　　设计时优先考虑结构刚性，机架的斜向支撑布局经过受力校核，切割作业时机架的振动幅度控制在合理范围内，避免锯片抖动导致切割面出现波浪纹，推台的滑动副采用简易滚轮与导轨配合，滑动阻力小，进给过程平稳，操作人员可双手扶住木料沿导轨匀速推送，不需要复杂的操作培训即可上手。设备的动力单元安装在机架内部的安装位，传动结构做了防护设计，避免木屑进入传动部位造成卡滞，机架下部预留了木屑掉落的空间，可在下方放置收纳容器收集加工产生的木屑，减少现场清理的工作量。两侧的延伸导轨采用可拆装设计，运输时可将延伸段拆下，缩小整机的运输尺寸，到达使用现场后再通过螺栓紧固拼接，不需要复杂的调试即可投入使用。

　　工作台面上的靠尺可根据切割尺寸调整位置，锁紧后可保证批量切割时的尺寸一致性，适合小批量的木构件定尺加工。从结构设计角度看，该方案没有采用复杂的铸件结构，全部采用常用的型材与标准件加工制作，普通的机加工车间即可完成全部零件的制作与装配，不需要专用的加工设备，对于需要自行制作加工设备的小型加工户来说，参考价值较高，装配时需要保证导轨的平行度，否则推台滑动时会出现卡滞，同时要保证锯片安装轴与推台进给方向的垂直度，避免切割出现斜角，日常使用时只需要定期检查传动部件的紧固情况，及时清理导轨上的木屑即可维持设备的正常运行，不需要复杂的保养流程。
