民用小型粉碎加工机组台架结构

　　这套小型粉碎加工设备主要面向农户、药店、小型加工作坊以及民用粮食处理场景，用于对干燥谷物、中药材、小块脆性物料进行粗碎和细碎作业。整机采用台式布置，核心粉碎主机、驱动电机、进料结构和承托机架整合在同一工作台上，现场使用时不需要复杂的二次装配，只需固定设备位置、接入动力并核对旋转方向，即可投入连续加工。

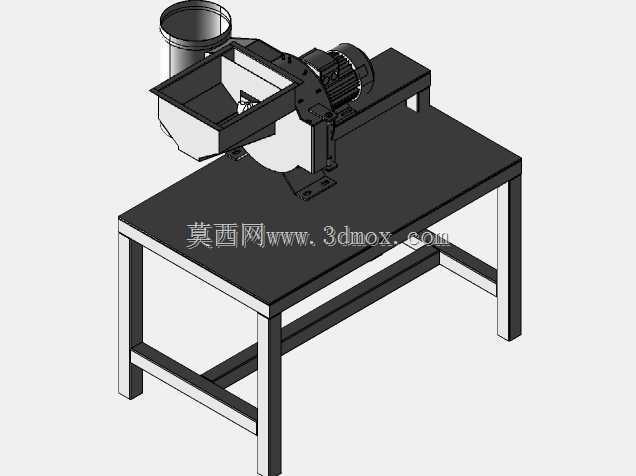

　　从结构布局看，设备左侧设置敞开式进料斗，斗体采用斜向导料形式，物料投入后依靠自重滑向粉碎腔，减少人工推料频次。进料口上方还设置圆筒形接料段，可与临时储料桶、导料布袋或简易喂料装置配合，使投料过程更稳定。粉碎腔位于进料斗下方，内部承担剪切、冲击和筛分作用，外壳通过螺栓连接形成可拆结构，便于后期检查锤片、筛网、衬板及密封部位。驱动电机布置在粉碎腔侧后方，通过传动件带动转子高速旋转；电机与主机之间保持紧凑间距，既缩短传动路径，也避免整机占用过多车间面积。

　　承托台架是该设备的重要设计部分。台面采用整块平板形式，为粉碎主机和电机提供统一安装基准，能够抑制工作时因转子转动、物料冲击带来的局部振动。四条立式支腿落地，支腿之间设置横向连梁，形成稳定的框架结构；下部横撑还可增强抗扭能力，使设备在反复启停和负载波动时不易晃动。台架高度兼顾人工投料和出料收集，操作人员可站立将物料倒入料斗，粉碎后的物料从下部排出，便于在下方放置接料容器。

　　在实际用途上，该类设备并不追求大型工业生产线的高吞吐量，而强调小批量、多批次、低门槛加工。农户可用于玉米、杂粮、干秸秆类脆性物料的粉碎处理；药店或药材加工点可用于根茎类、枝干类中药材的破碎，为后续研磨、配方或包装提供合适粒度；小型作坊也可将其作为前段粗碎设备，与筛分、输送或包装工序衔接。由于设备体积较小，它适合布置在普通厂房、门店后场、农村加工房等空间有限的区域。

　　设计思路上，整机优先保证维护性和制造可行性。粉碎腔外壳、料斗、电机座、台架面板均采用规则板材和焊接、螺栓组合方式成型，零部件拆分明确，便于三维建模时控制装配关系，也便于实际生产中的下料、折弯、焊接和机加工。电机座与台面之间形成刚性连接，安装面需要保证平面度，使电机轴与粉碎转子轴的相对位置稳定。料斗与粉碎腔连接处承受物料冲击，建模时应重点检查搭接边界、螺栓孔位和密封间隙，避免物料外溢或装配干涉。

　　外形边界方面，设备最高区域集中在上部圆筒接料段和电机部位，操作维护空间应优先留给料斗上方、电机侧方以及粉碎腔下部。台架四脚构成主要落地轮廓，布置时需要在四周预留检修距离，尤其是电机传动侧和粉碎腔开盖侧，不能紧贴墙面。进料方向宜面向操作人员站位，出料方向则应留出接料桶或输送容器的高度。设备运行时存在振动，台脚位置应落在坚实地面上，必要时通过地脚螺栓或减振垫固定。

　　从三维结构拆解角度看，该模型可以分为机架、工作台面、粉碎主机壳、转子工作腔、进料斗、圆筒接料口、电机、传动部件和紧固件等模块。机架杆件之间的焊接关系清晰，台面与支腿的连接位置需要承受主机重量和交变载荷；料斗薄板结构在模型中体现为大开口、斜壁和法兰边，适合检查物料流向与结构刚度；电机外形与安装座共同决定动力段包络，后续工程细化时可进一步补充皮带轮、防护罩、筛网、转子锤片和检修门等细节。整体结构简单直接，功能分区明确，适合作为小型粉碎设备方案设计、结构校核和作业布局参考。
