法兰连接直通式截止阀结构设计

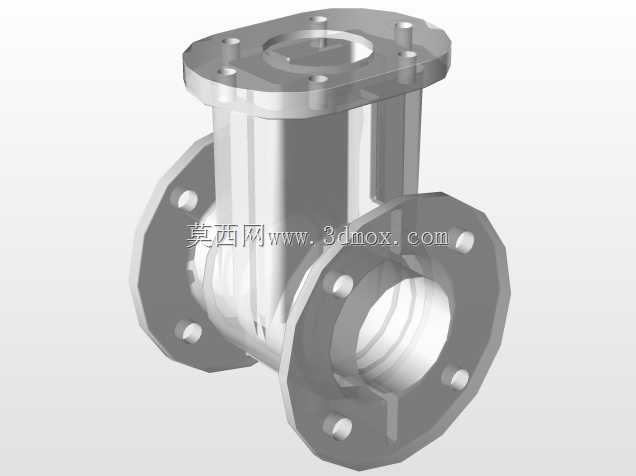

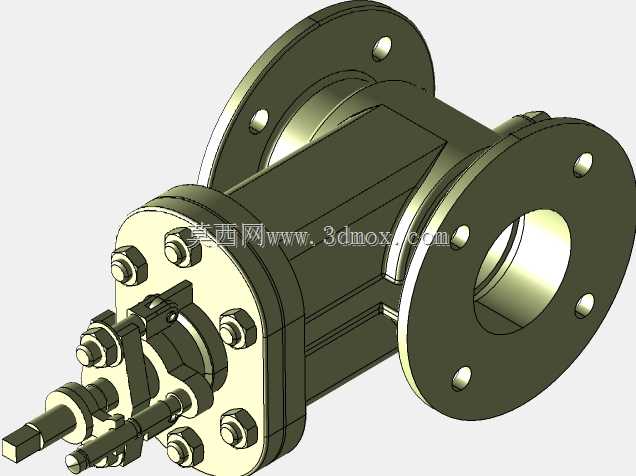

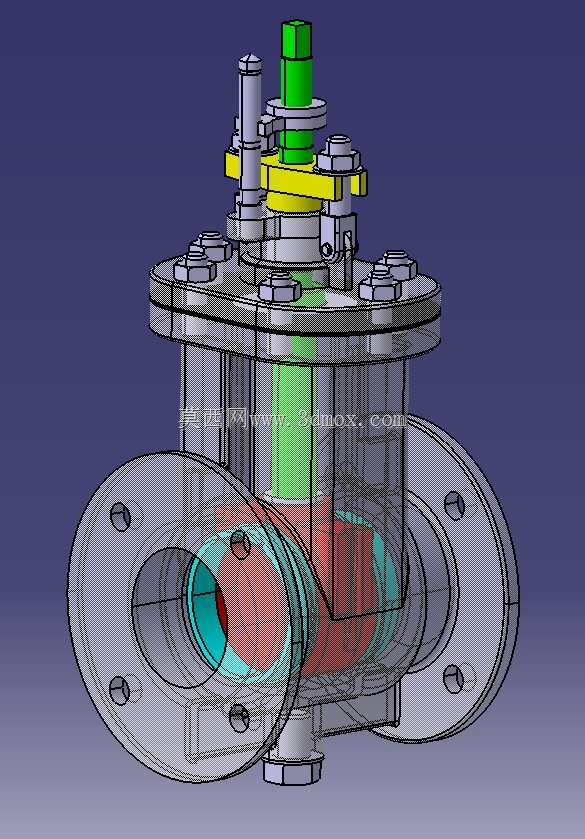

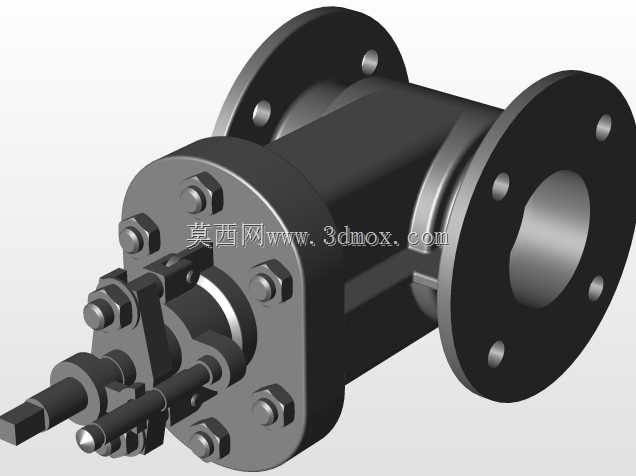

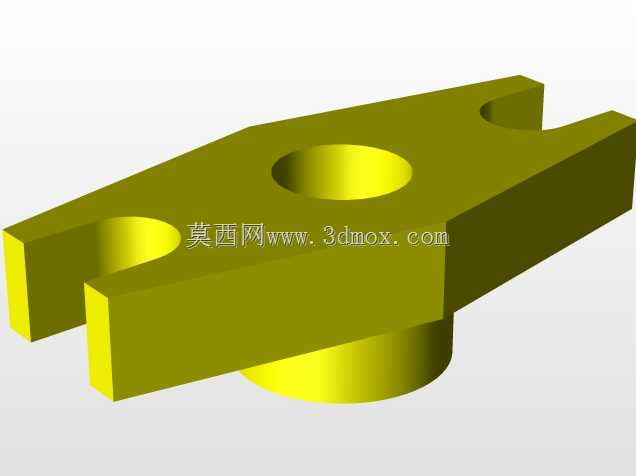

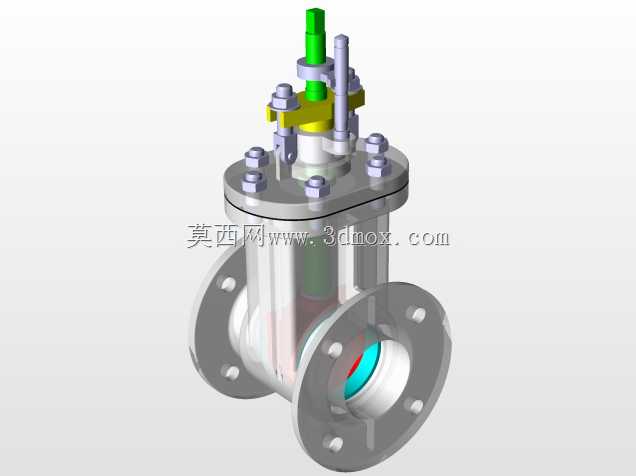

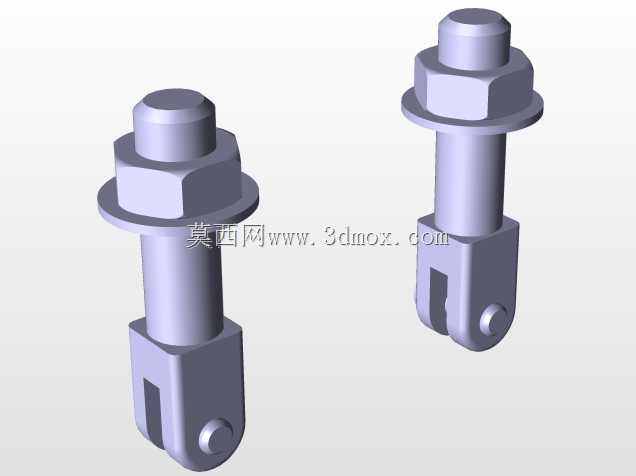

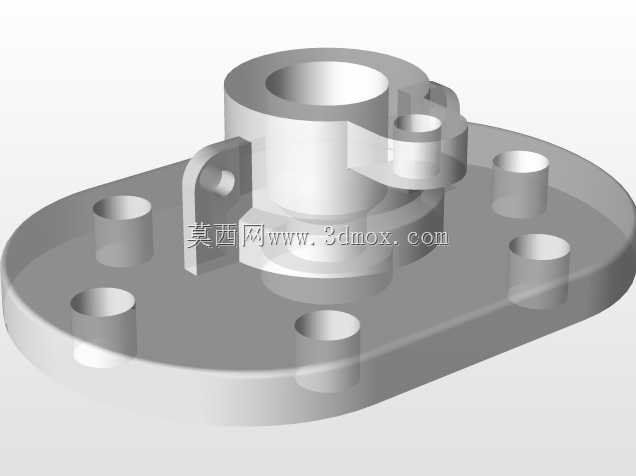

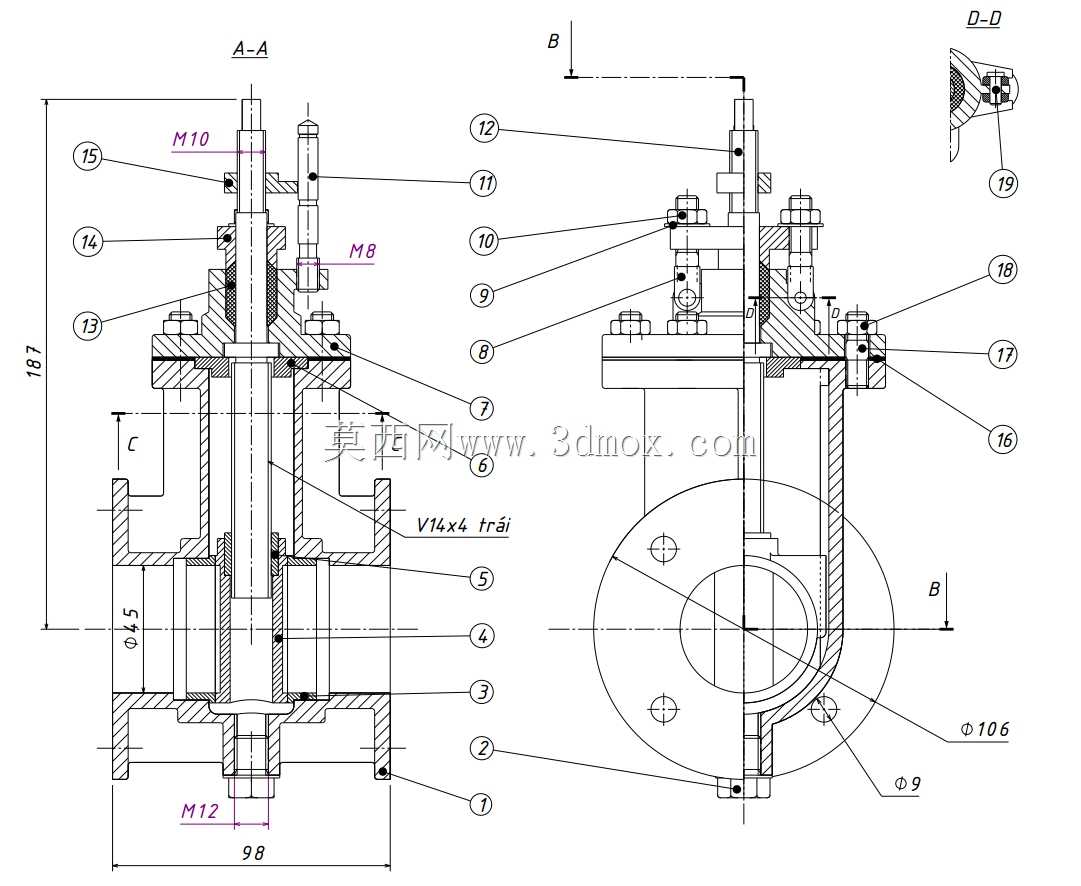

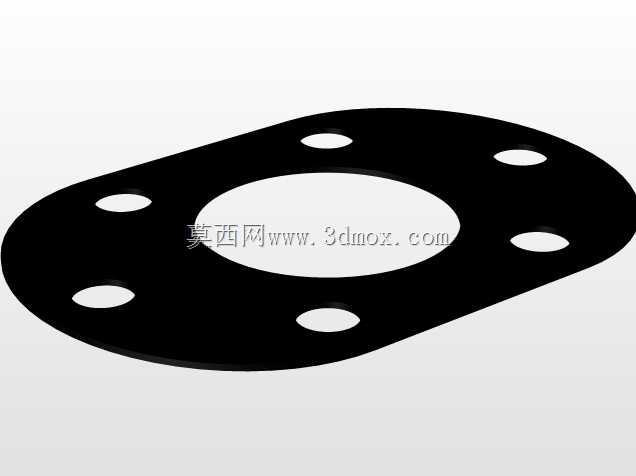

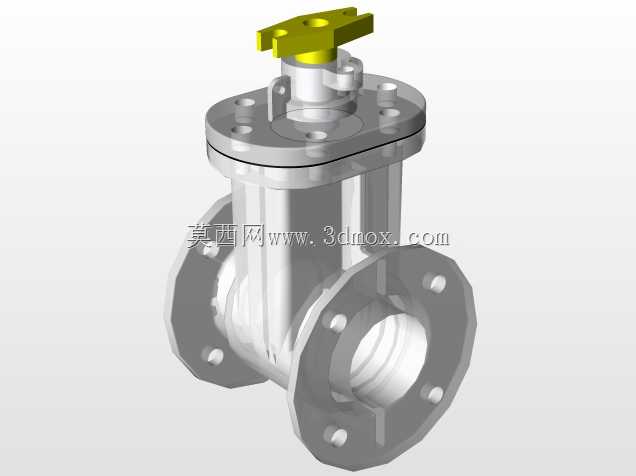

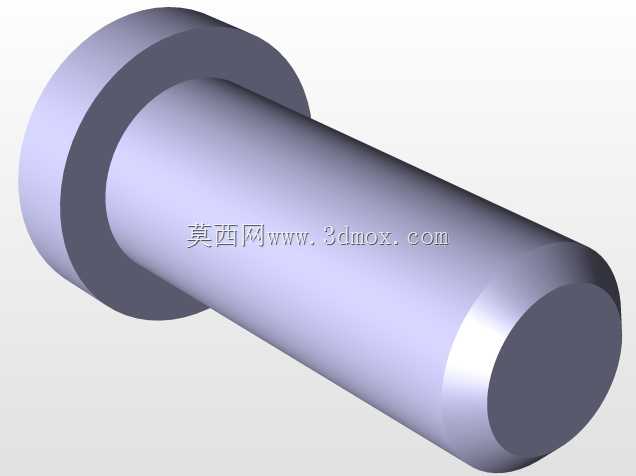

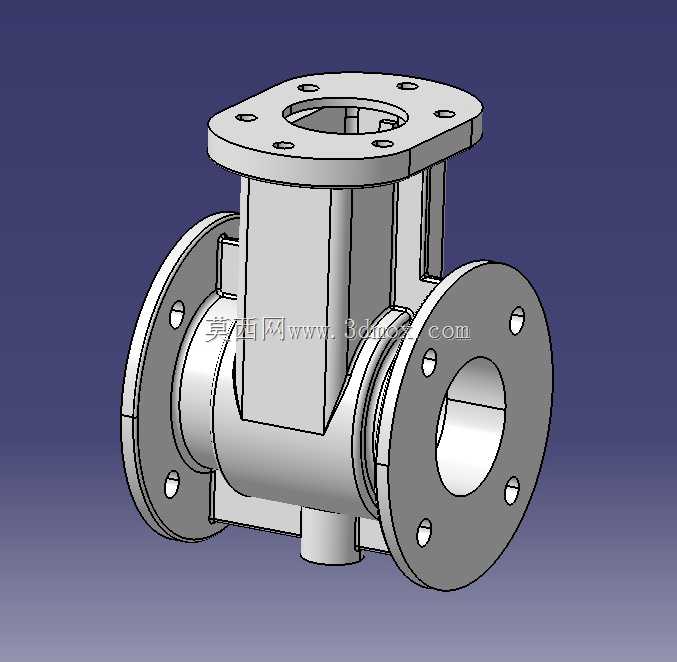

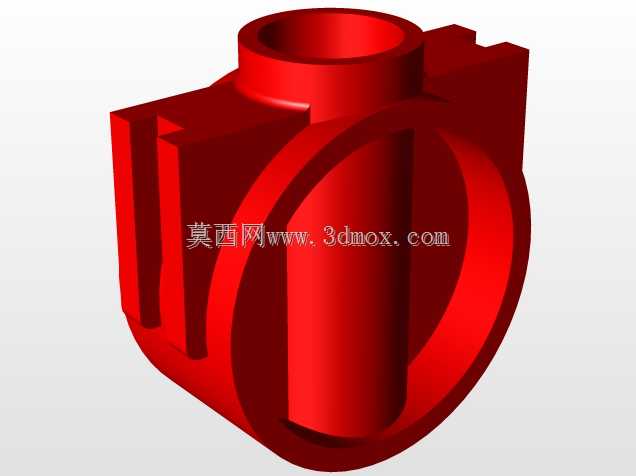

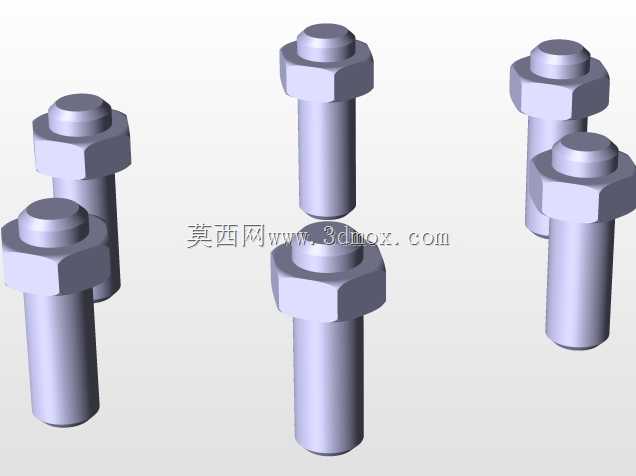

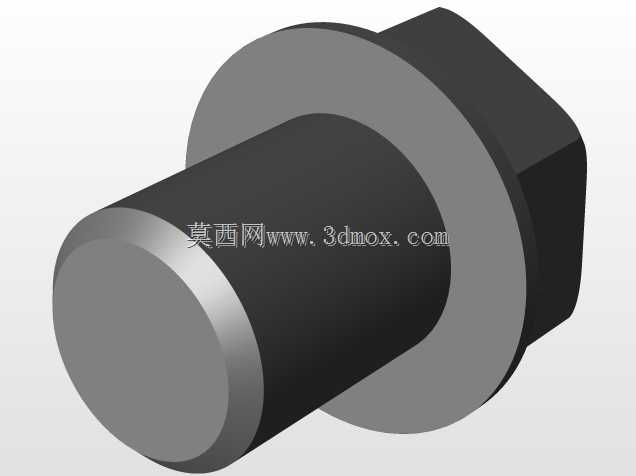

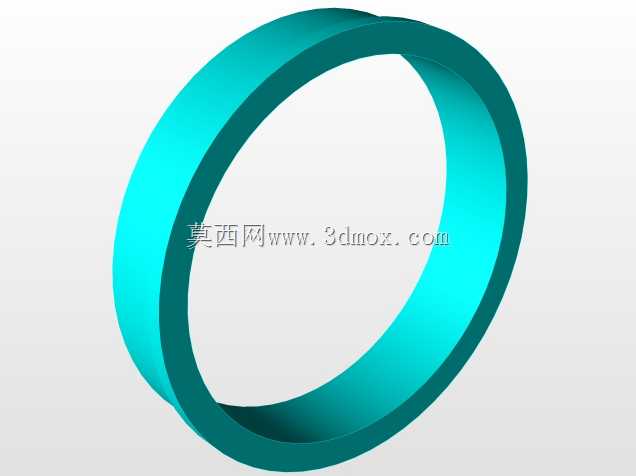

这款法兰连接直通式截止阀，主要应用于石油化工、市政给排水、暖通空调、电力输送等行业的工业管路系统中，承担管路介质通断控制、流量调节的核心作用，可适配水、蒸汽、油品、弱腐蚀性流体等多种常规输送介质，是管路系统中保障介质输送安全、调控输送参数的关键控制部件。从实际使用场景来看，这类直通式法兰截止阀通常安装在需要频繁启闭、对密封可靠性要求较高的管路段，相比闸阀它具备更精准的流量调节能力，相比球阀它的密封面受介质冲蚀磨损更小，长期运行的密封稳定性更优，适合中低压工况下的长期管路管控需求。在功能特性上，这款截止阀采用下进上出的介质流向设计，阀瓣沿着阀座中心线做直线升降运动，启闭过程中阀瓣与阀座密封面之间无相对滑动摩擦，能有效减少密封面的磨损划伤，提升密封使用寿命；顶部的阀杆采用多级填料密封结构，搭配压紧螺母可灵活调整填料压合力度，避免阀杆活动部位出现介质外漏问题；中部的阀盖与阀体采用螺栓法兰连接结构，连接处设置密封垫片，既保证了阀体中腔的密封性能，也方便后期拆解维护、更换内部密封件。从设计思路来看，整体结构优先兼顾了运行可靠性与拆装维护便利性，阀体采用对称直通式流道设计，尽可能降低介质流经阀体时的流阻损失，减少管路输送的能耗；内部流道做了平滑过渡处理，避免介质在阀腔内形成涡流滞流区，降低介质杂质沉积卡滞阀瓣的风险；阀杆上部设置了限位与导向结构，保证阀瓣升降过程中始终与阀座保持对中，避免启闭过程中阀瓣偏斜造成密封面磕碰损伤。在外形与安装边界上，这款截止阀两端采用标准法兰连接接口，法兰盘上均匀布置螺栓安装孔，可直接与同压力等级的管路法兰配对安装，安装时需保证两端管路同轴度偏差在允许范围内，避免额外安装应力作用在阀体上造成变形；阀体整体外形为对称柱状结构，顶部阀杆驱动端预留了足够的操作空间，无论是手动轮驱动还是搭配电动、气动执行机构，都有充足的安装适配空间；整体安装高度与法兰外径匹配常规工业管路的安装间距要求，不需要对现有管路做大幅改造即可直接替换同规格的老旧截止阀，适配性较强。
