工厂自主设计实用型管材弯制加工设备

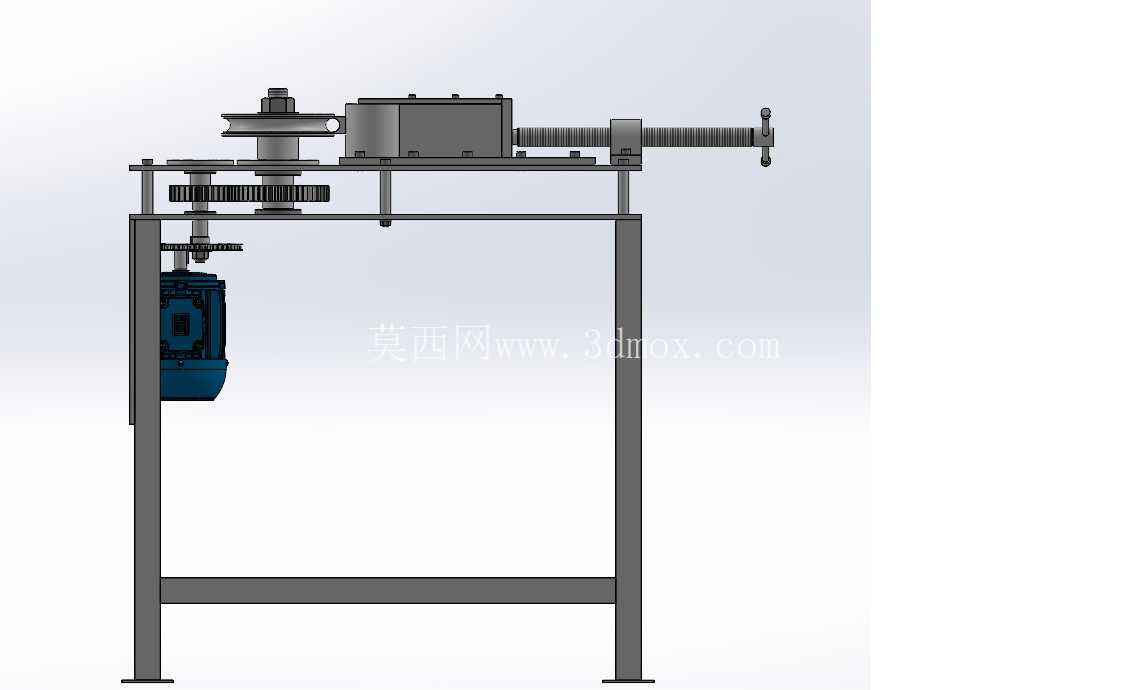

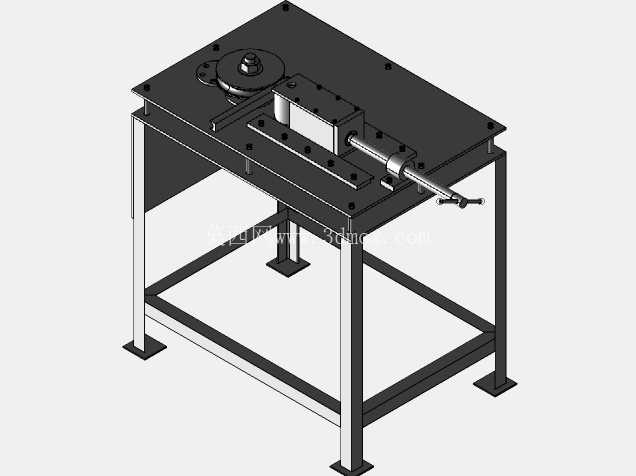

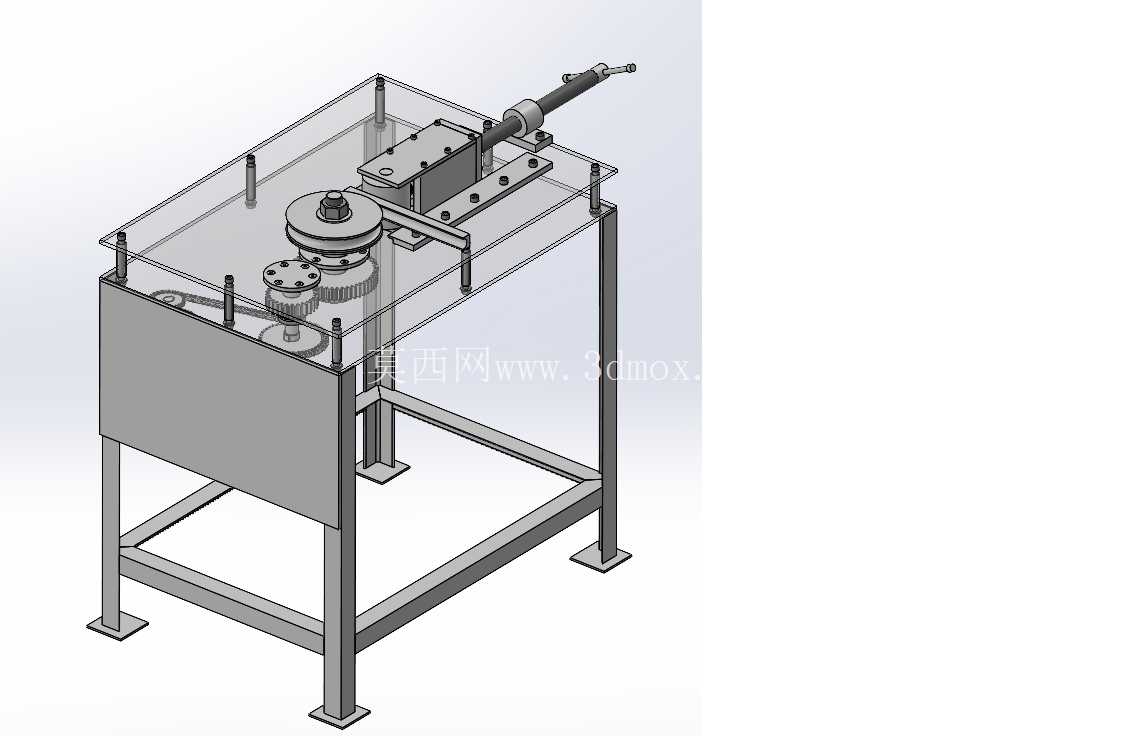

这款弯管加工设备的三维结构，完整还原了工厂一线针对小批量管材弯折作业自主搭建的实用机型，没有冗余的花哨功能，所有结构都围绕实际生产中的弯管需求排布。从应用场景来看，这类设备主要服务于五金加工车间、小型金属制品厂的日常管材弯折工序，适配圆管、方管等常规截面金属管材的定角度弯折作业，相比大型数控弯管设备，它的占地空间更小，结构简单易维护，非常适合加工品类杂、单批次批量不大的生产场景，不需要复杂的编程调试，一线操作工人经过简单培训就能上手作业，能快速响应车间零散的弯管加工需求，避免大型设备调试周期长、小单加工成本高的问题。

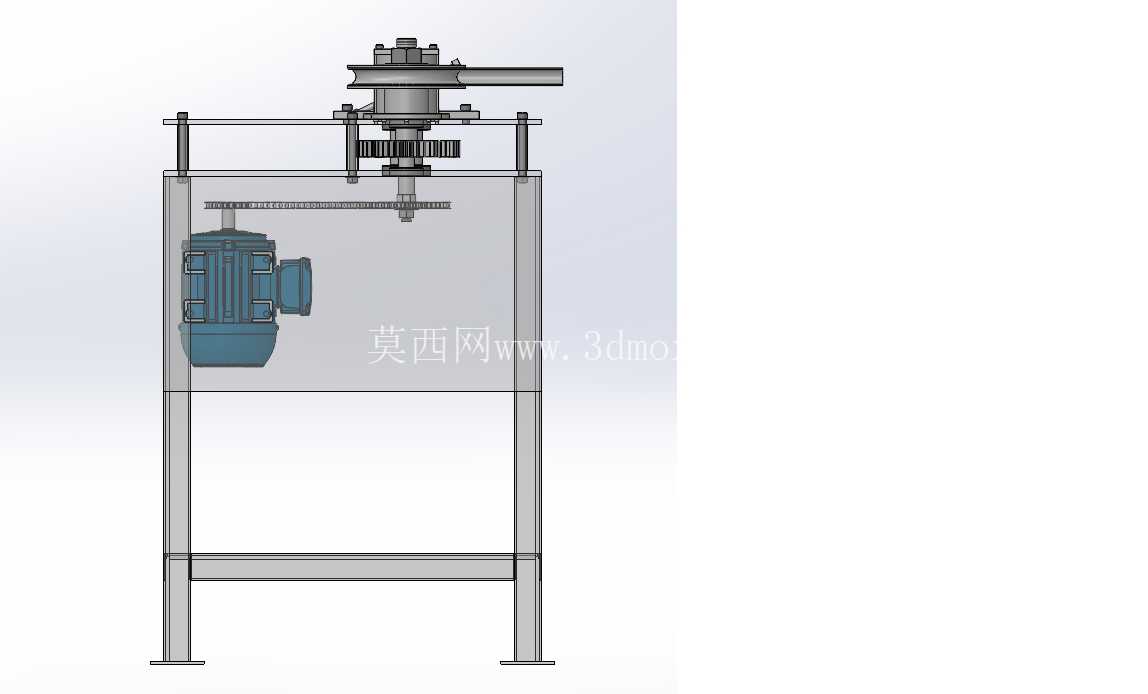

从设备实际用途出发，它核心是完成金属管材的冷弯成型作业，通过机械传动结构输出稳定的弯折力矩，将管材按照预设的弯折半径加工成所需角度，可用于护栏加工、小型金属框架制作、管路预制等多个生产环节的管件加工，能保证弯管过程中管材不会出现过度瘪陷、开裂的问题，弯折角度的一致性可以满足常规民用五金、简易工业构件的加工精度要求。设备的动力单元布置在机架下部，采用立式安装的方式，通过齿轮传动组将动力传递到上部的弯管执行机构，这种下置动力的布局一方面可以降低整机的重心，提升设备运行时的稳定性，减少弯管作业时的整机晃动，另一方面也能充分利用机架下部的闲置空间，缩短上部执行机构的传动链路，减少动力传递过程中的损耗。

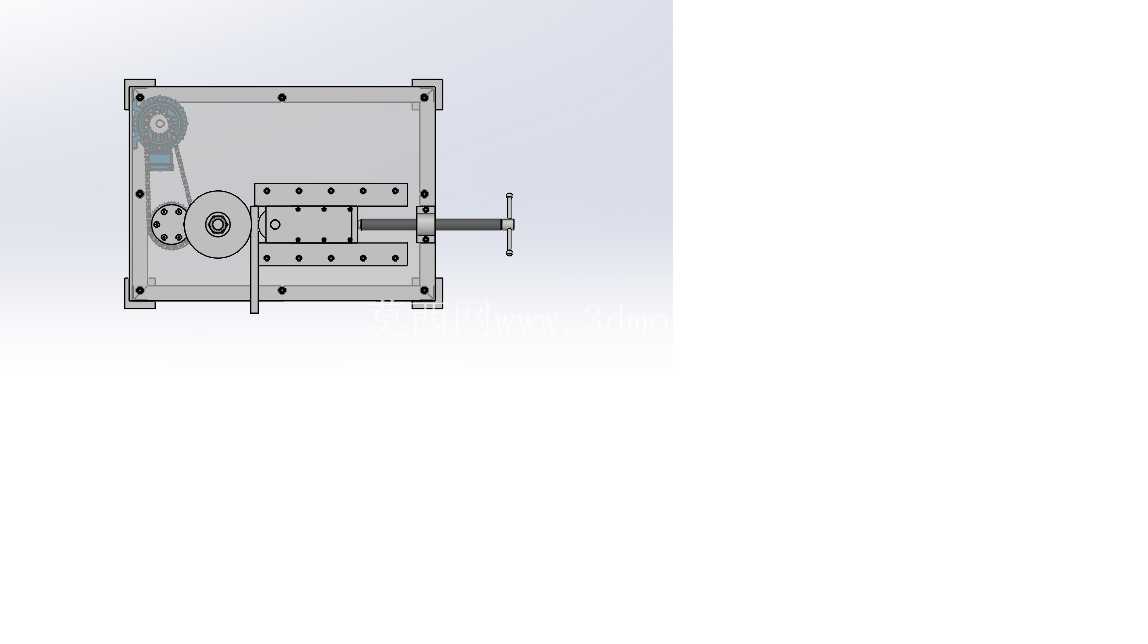

看产品功能特性的设计，上部的执行端集成了管材夹持、进给、弯折三个核心功能模块：夹持模块负责在弯管过程中锁紧管材端部，避免弯折时管材打滑移位影响成型精度；进给模块通过丝杆传动结构实现管材的定长送进，能根据加工需求调整管材的弯折位置，不需要人工反复测量定位；弯折模块配合定制的弯管模具，能适配不同管径的管材加工需求，更换对应规格的模具就可以完成不同尺寸管材的弯折作业。机架采用方管焊接的框架式结构，整体刚性足够承受弯管过程中的反作用力，焊接后经过时效处理再进行机加工，保证各个安装面的平面度，避免传动部件安装错位出现磨损加剧、运行卡滞的问题。

从设计思路上看，这款设备完全是从生产实际痛点出发做的结构选型，没有追求过高的自动化程度，而是优先考虑结构可靠性、加工成本和维护便捷性：传动部分采用成熟的齿轮+丝杆传动方案，零部件都是市面上容易采购的标准件，后期出现磨损可以快速更换，不需要定制特殊配件；操作位置的布局符合一线工人的作业习惯，控制部件都布置在操作人员伸手可及的位置，减少作业过程中的多余动作，提升加工效率。整机的安装边界控制得比较紧凑，整体占地不需要太大的车间空间，不需要做特殊的地基处理，放置在硬化的车间地面上，通过底部的调节脚杯调平就可以投入使用，对车间的配套设施要求很低，适合小型加工车间的场地条件。

设备的外形尺寸按照常规加工管材的长度范围设计，上部的悬臂长度可以满足常见长度管材的弯折进给需求，机架高度适配成年人站立操作的舒适高度，不需要额外配置操作站台，长时间作业也不容易产生疲劳。各个传动部件都预留了润滑注油位置，日常维护只需要定期加注润滑脂就可以保证设备长期稳定运行，齿轮传动组的外侧设置了简易的防护挡板，避免加工过程中的金属碎屑落入传动啮合面，造成齿轮磨损或者卡滞，同时也能防止操作人员误触转动部件引发安全隐患。弯管模具的安装位置设计了快换结构，更换不同规格模具时不需要复杂的拆卸流程，松开锁紧件就可以完成模具更换，能快速切换不同管径的加工任务，适配多品种小批量的加工节奏。

在结构细节上，动力输出端设置了过载保护结构，当弯管过程中遇到管材硬度超标、进给卡滞的情况时，保护结构会触发动力脱开，避免硬顶造成齿轮崩齿、电机烧毁的问题，降低设备的故障概率。丝杆进给部分配备了刻度标识，操作人员可以直接通过刻度读取进给长度，不需要额外配备量具就可以完成定长送料，减少辅助测量的时间。整机的走线都沿着机架方管的内部空腔布置，外部没有裸露的线缆，既可以避免加工过程中金属碎屑刮破线缆绝缘层，也能让设备外观更整洁，减少清洁维护的死角。
