0.75吨带转盘牵引式座椅转运拖挂装置

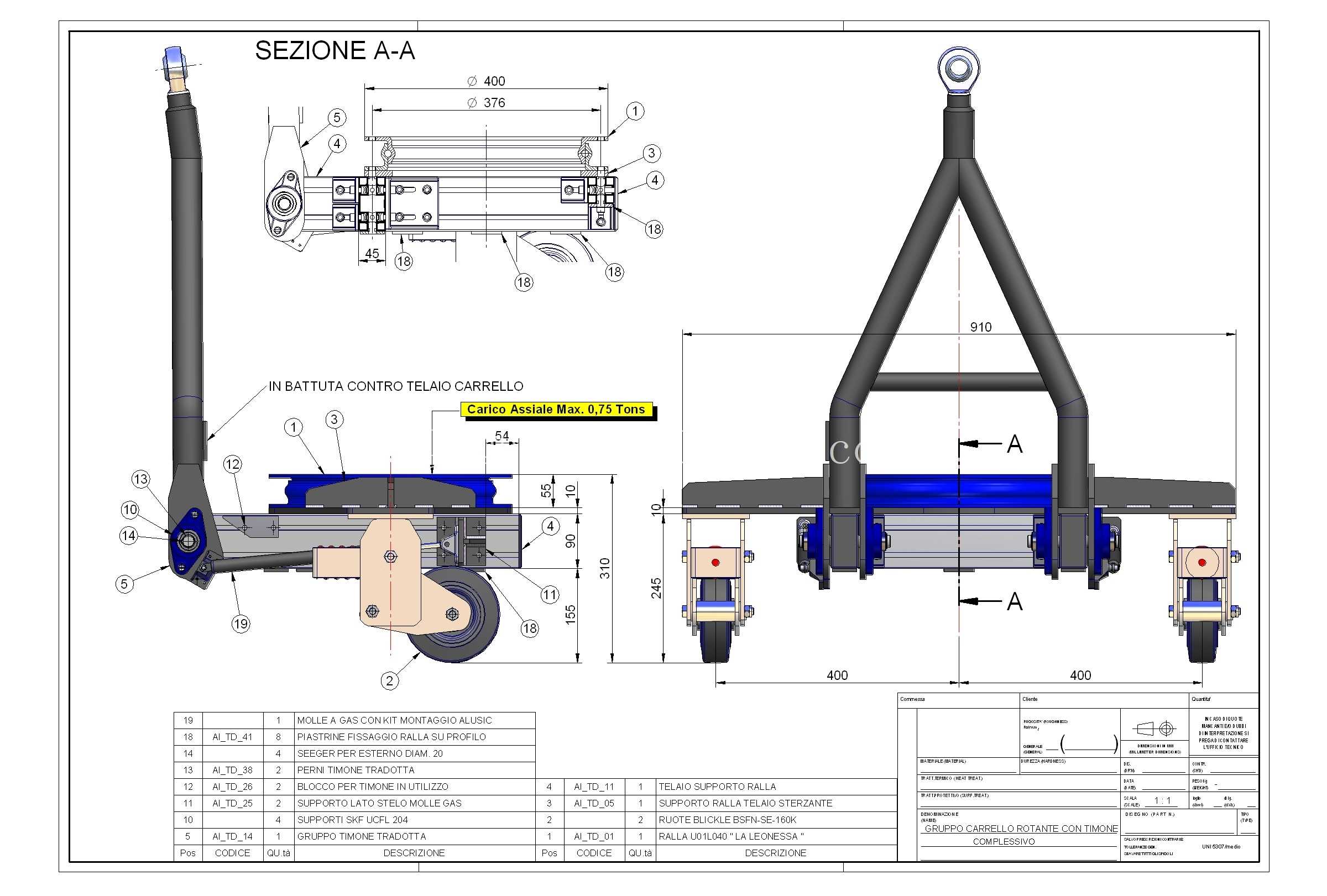

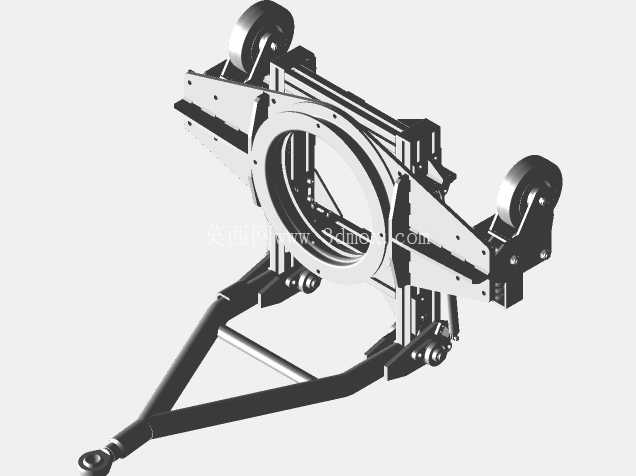

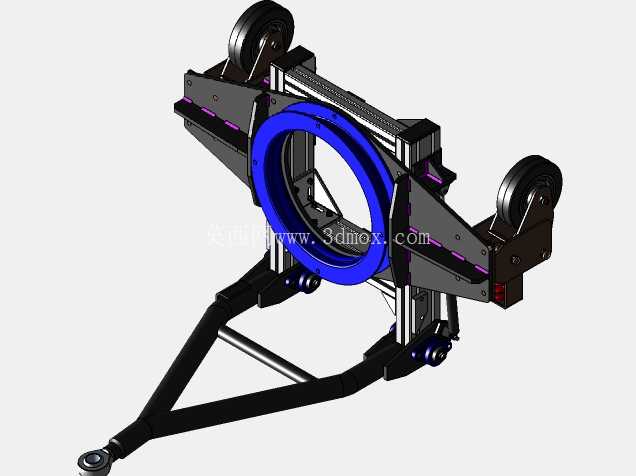

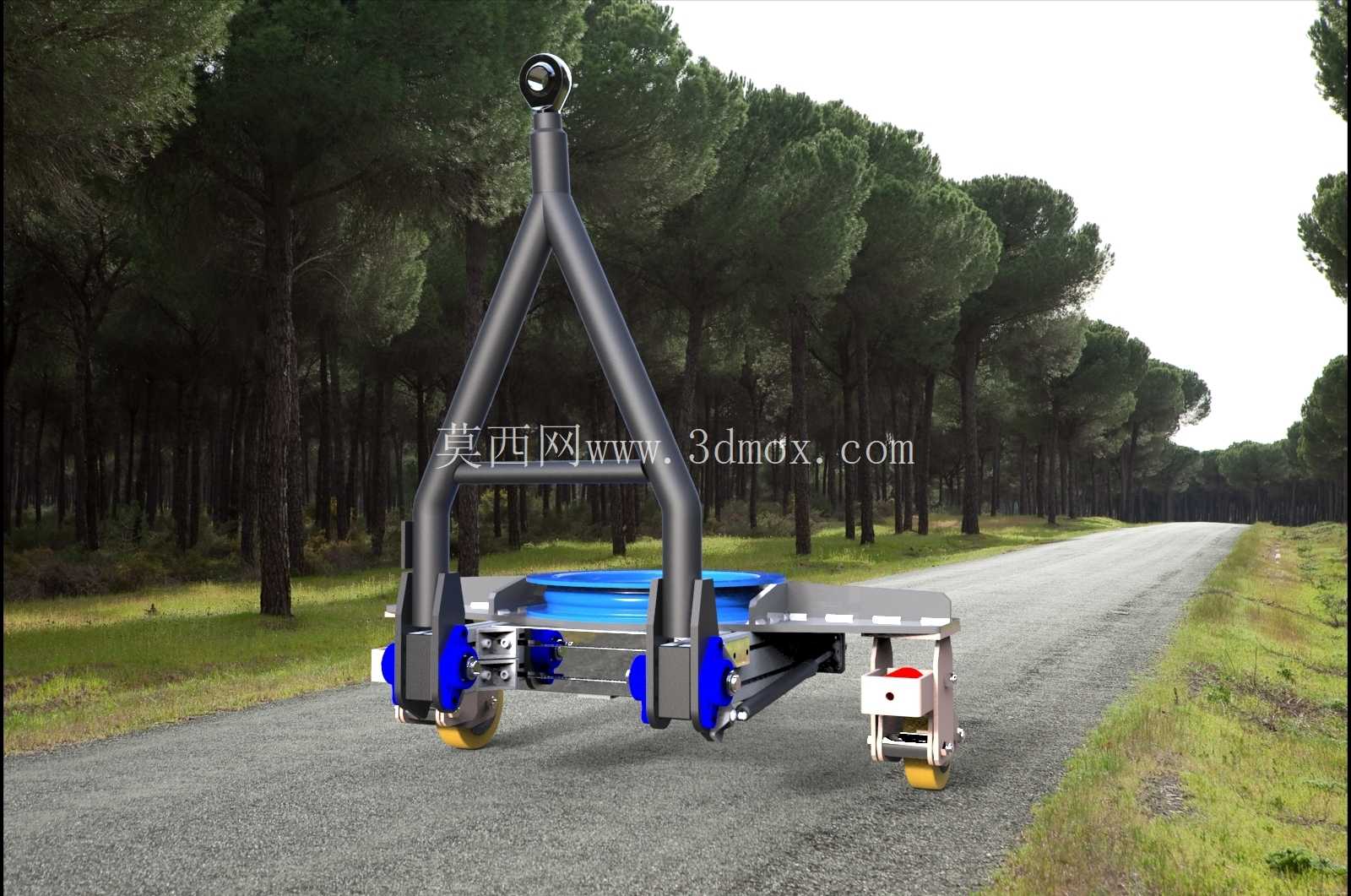

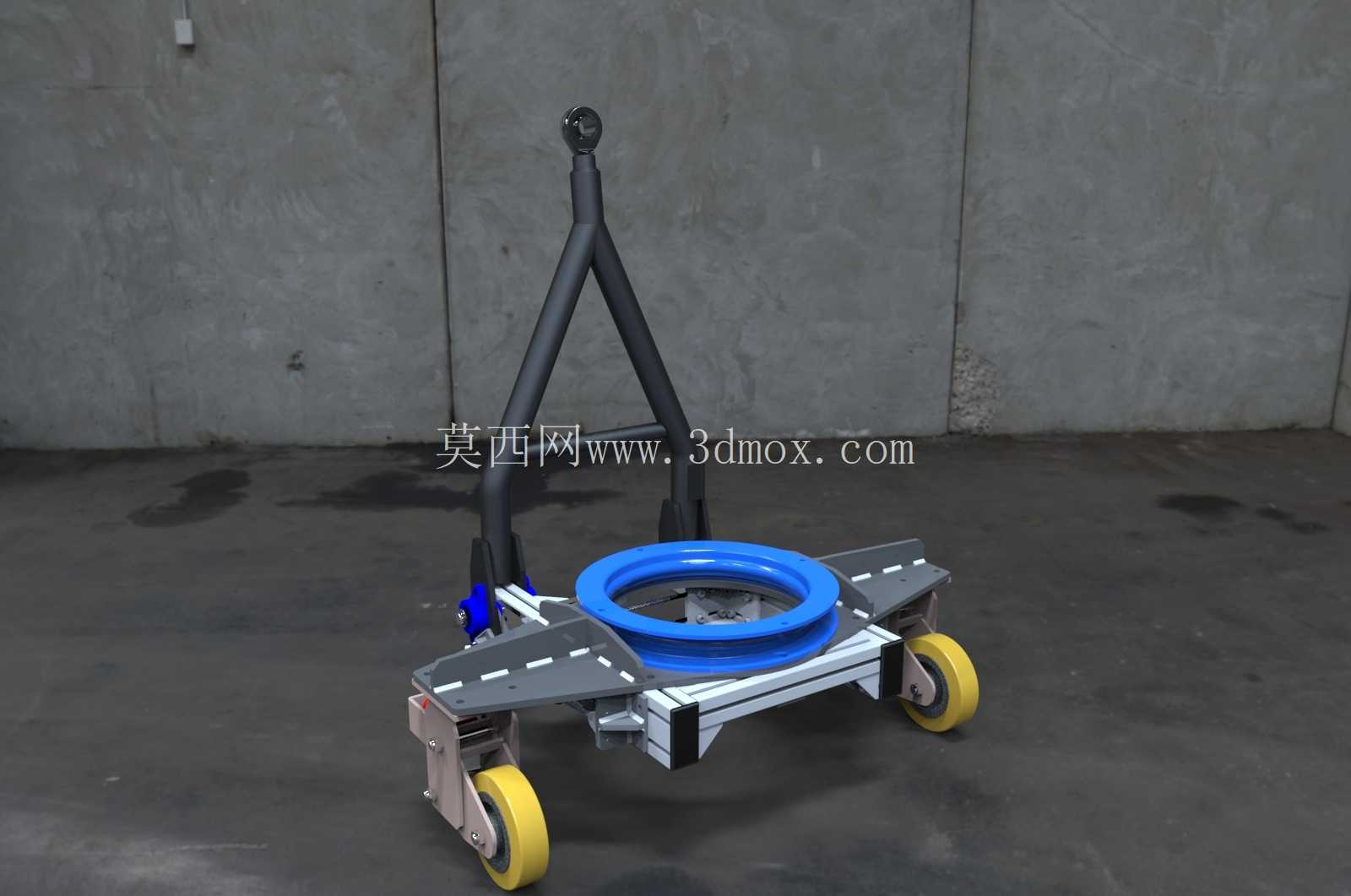

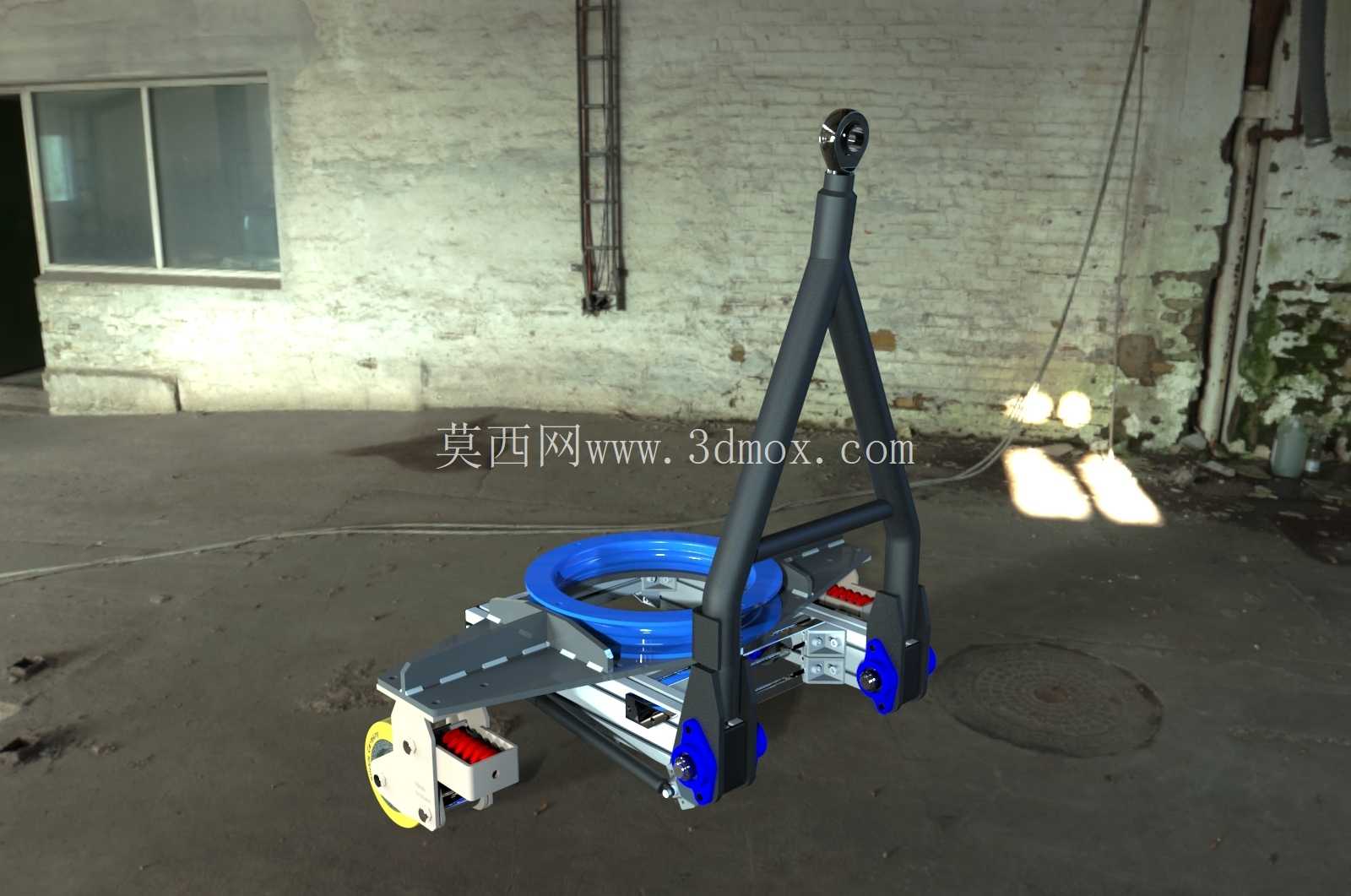

　　这款0.75吨级带转盘牵引结构的小型拖挂装置，主要面向厂区内部工位间的座椅总成转运场景设计，适配总装车间内零部件从预装区到装配线的短距离驳运需求，可直接挂接在厂区电动牵引车、步行式牵引车头后方使用，无需额外改造牵引端连接结构。整体采用三角桁架式牵引臂结构，顶端设置标准牵引吊环连接位，可兼容多数厂区通用牵引销尺寸，牵引臂与承载平台之间设置回转转盘结构，转向时牵引臂可相对承载平台做±90度回转，在车间狭窄通道、设备间隙处转弯时不会出现轮胎剐蹭、卡滞问题，最小转弯半径可控制在1.2米以内，适配多数密集布局的生产车间通道宽度要求。

　　承载平台采用框架式焊接结构，台面预留座椅总成定位安装孔位，可直接适配对应型号座椅的底部安装支座，无需额外制作过渡工装，平台边缘设置限位挡边，避免转运过程中工件移位滑落。行走轮组采用定向轮与万向轮组合布局，靠近牵引端的两侧为带缓冲结构的定向承重轮，单轮额定载重300kg，轮面采用高弹性聚氨酯材质，行走时不会损伤车间环氧地坪，同时可过滤地面微小接缝带来的振动，避免转运的座椅表面出现磕碰划伤；承载平台末端设置带刹车的万向辅助轮，拖挂装置脱离牵引车时可踩下刹车结构固定位置，不会出现溜坡移位问题，也可通过末端万向轮手动短距离推移调整停靠位置。

　　设计阶段充分考虑了安装边界尺寸，整体承载平台离地高度控制在220mm，与车间常用的座椅装配工位高度匹配，操作人员取放工件时无需过度弯腰，牵引臂顶端牵引环离地高度为450mm，符合厂区通用牵引车的牵引连接座高度范围，挂接时无需调整牵引车连接位高度。整体结构做了轻量化处理，牵引臂采用矩形钢管焊接成型，在保证0.75吨额定载重强度的前提下，自重控制在42kg，单人即可完成挂接、移位操作，转盘位置设置密封防尘结构，可阻挡车间内的焊渣、灰尘进入回转接触面，降低日常维护频次，轮组位置的安装支座采用可拆卸式螺栓连接，轮面磨损后可单独更换轮组，无需整体切割焊接，降低后期维护成本。

　　该拖挂装置除了座椅转运场景外，也可通过更换台面定位工装，适配同尺寸级别的其他汽车零部件、小型工业总成的厂区转运需求，牵引臂的三角结构在满载牵引时可将牵引力均匀分散到两侧主承重轮位置，不会出现单侧轮受力过大导致的结构变形问题，整体焊接完成后做抛丸喷塑处理，表面耐油污、耐剐蹭，可适应车间内多油污、多粉尘的使用环境。
