快装式按压锁定管道连接夹结构设计

这款快装式按压锁定管道连接夹，主要面向流体输送管路的快速拆装场景，在气动回路、低压给排水、小型设备液压支路、实验台管路搭建等场景中都能适配，替代传统需要螺栓紧固或者卡箍拧紧的连接方式，解决现场管路拆装效率低、对位不准、锁止力度不均的常见问题。从实际使用的角度出发，日常设备维护中需要频繁断开的管路节点，比如设备检修时的气路拆分、滤芯更换时的管路脱开、模块化设备的管路快速对接，都可以用这类夹件实现无工具操作，不需要额外携带扳手或者螺丝刀，单手即可完成解锁与锁止动作，大幅降低现场操作的时间成本。

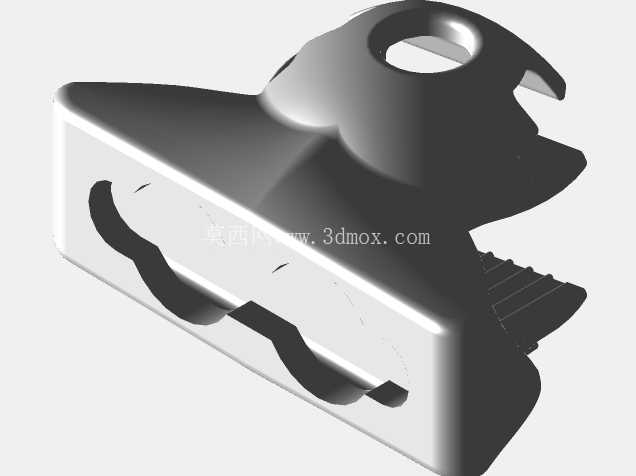

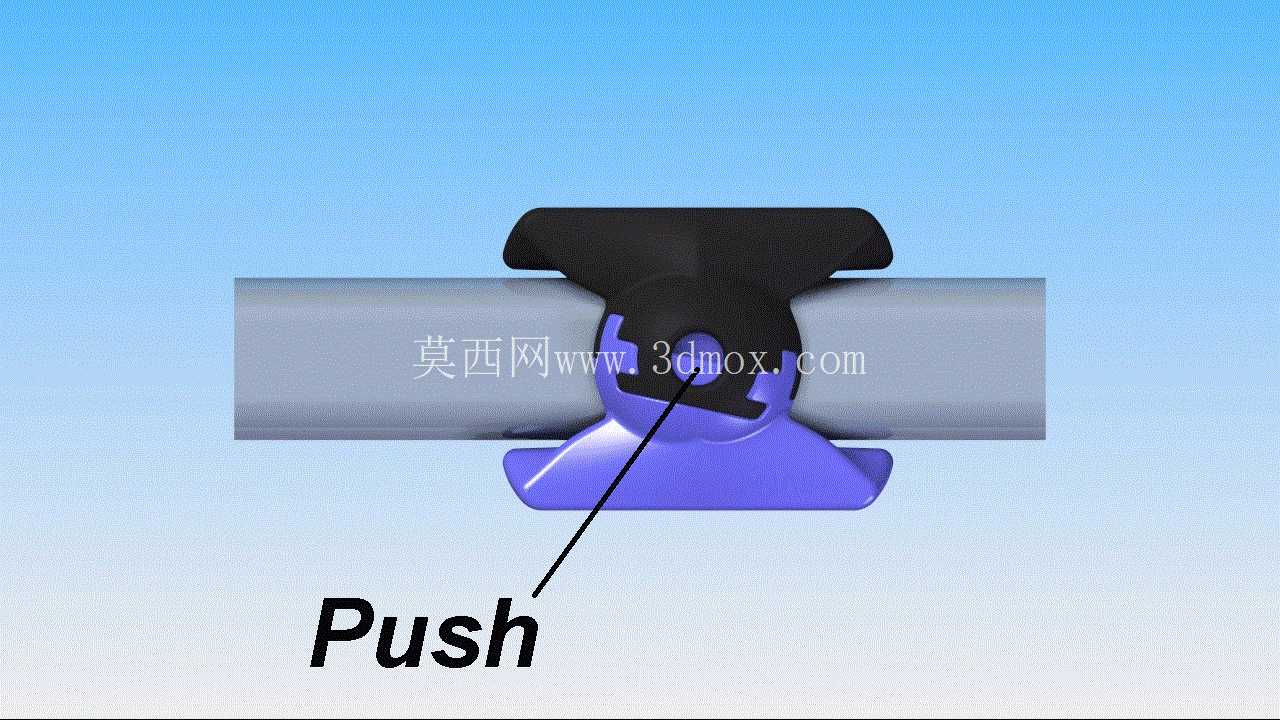

从功能特性来看，这款夹件采用双侧按压解锁的结构设计，锁止状态下卡扣完全嵌入管接头的限位槽内，依靠夹件本体的结构形变提供持续的锁紧力，避免管路受轴向拉力时意外脱开；解锁时只需要同时按压夹件两侧的低位按压翼面，即可带动卡扣向内收缩脱离限位槽，此时可以直接将夹件从接头位置滑出，拆分两段管路，整个动作行程控制在4mm以内，按压所需的力度控制在20N上下，符合单人单手操作的人机工程要求，不会出现按压力度过大导致操作疲劳、或者力度过小容易误触解锁的问题。夹件中部的椭圆形过孔是适配管接头的核心定位结构，安装时孔位与接头上的定位凸台完全贴合，限制夹件在管路上的周向转动，保证两侧卡扣的对位精度，不会出现安装偏移导致单侧卡扣未锁止的隐患。

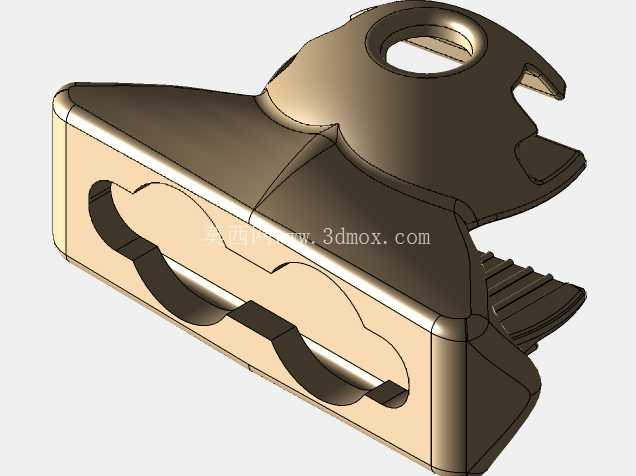

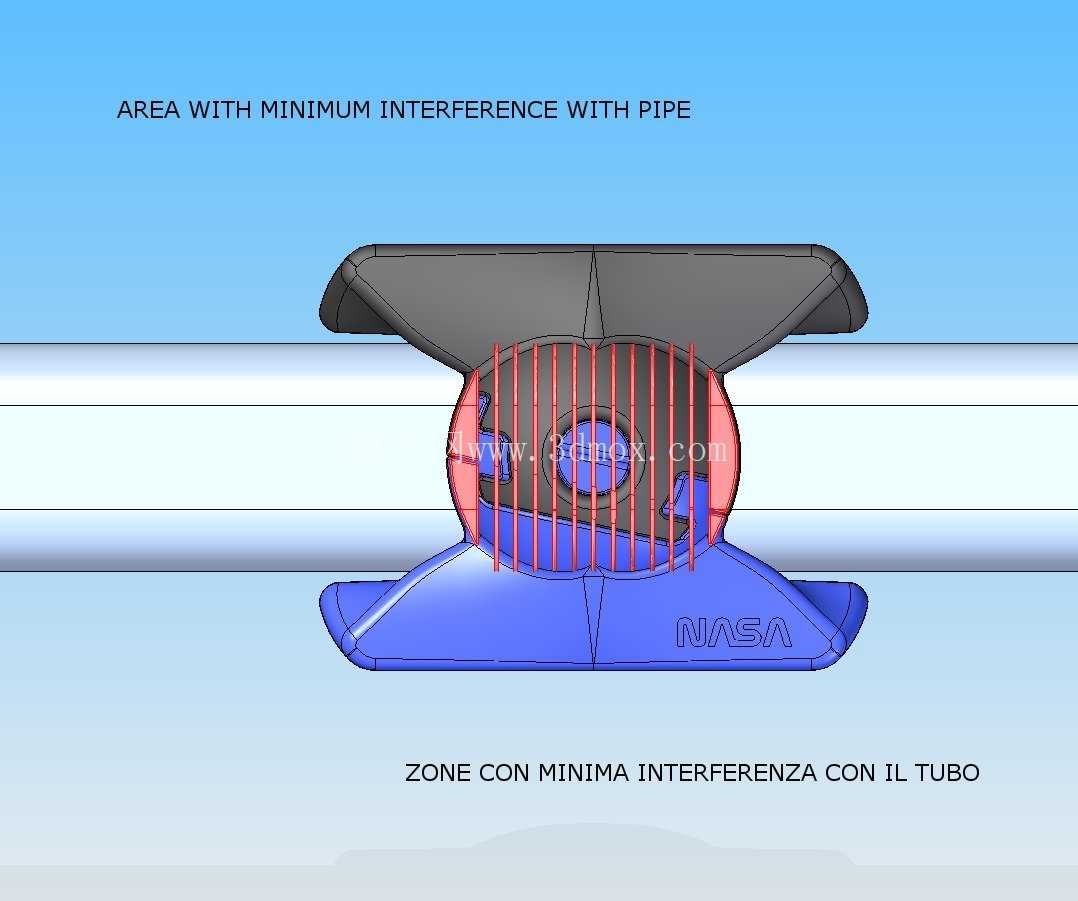

从设计思路上，这款夹件是在多款同类型管夹的实际使用反馈基础上优化而来，之前的同类型管夹普遍存在解锁按压区域过小、戴劳保手套操作时容易打滑、锁止卡扣行程过大导致长期使用后形变松脱、夹件与管路之间间隙过大导致运行时出现窜动异响的问题。本次设计中特意将两侧的按压翼面做了加宽下凸处理，增大按压接触面积，即使戴厚劳保手套也能准确施力；卡扣的锁止行程做了优化，将锁止时的卡扣嵌入深度控制在2.5mm，既保证足够的拉脱阻力，又避免长期反复拆装后卡扣出现塑性形变导致锁止失效；夹件与管路接触的内弧面做了微凸的筋条设计，安装后筋条轻微贴紧管路外壁，消除装配间隙，避免管路内流体脉动时夹件出现窜动产生噪音。

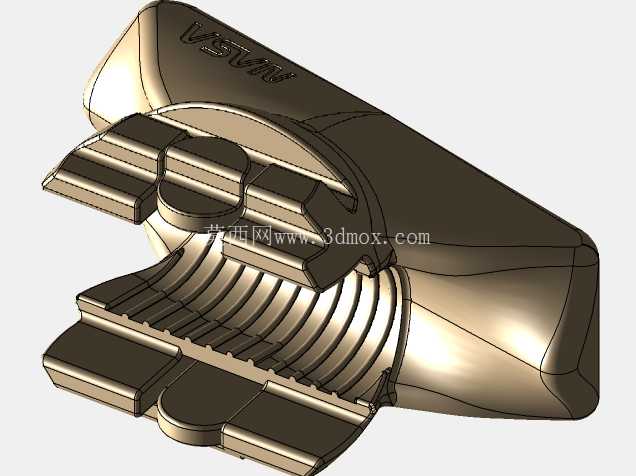

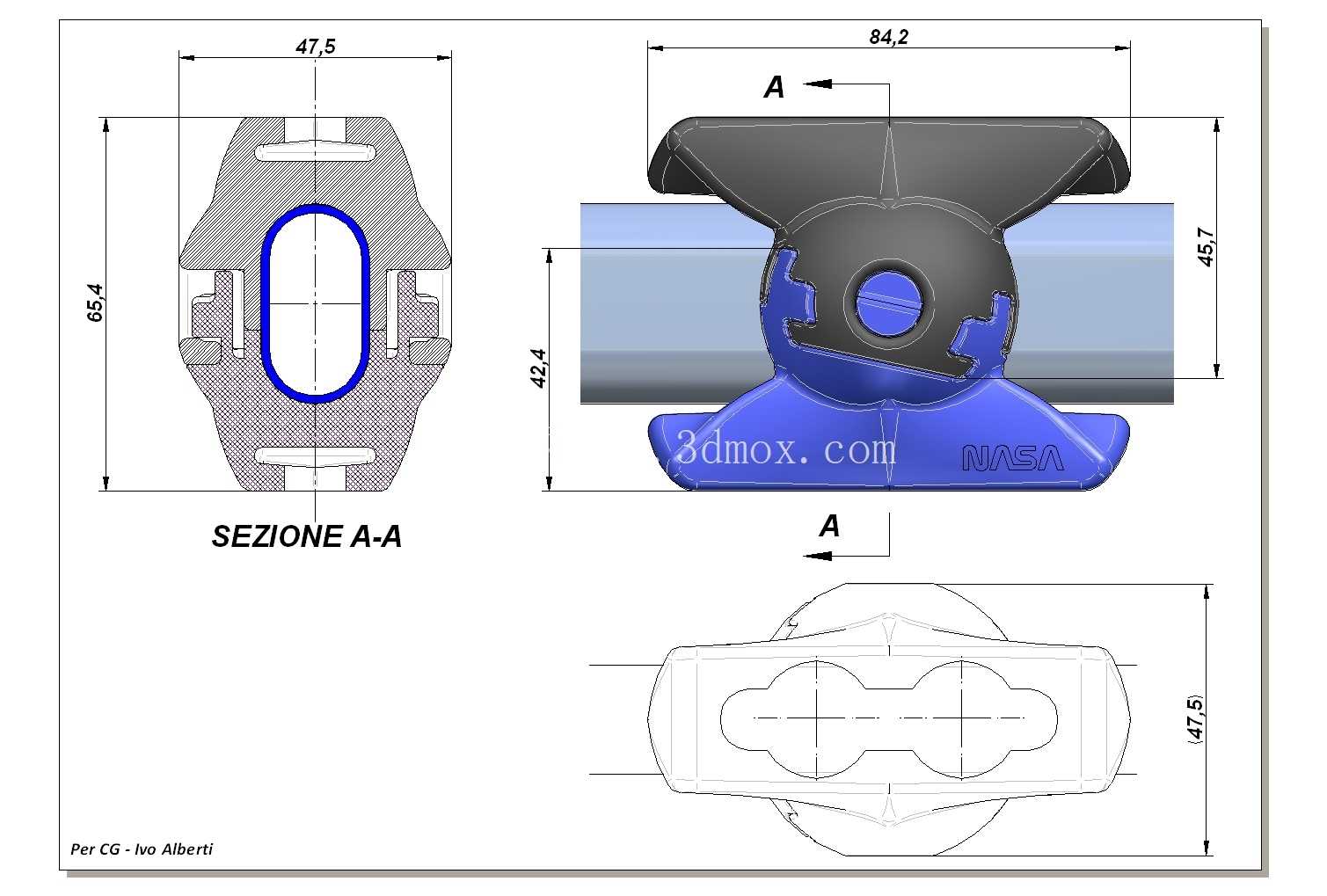

从尺寸边界与安装要求来看，这款夹件适配的管路外径为45.7mm，夹件自身的总宽度为84.2mm，总高度为65.4mm，安装时需要在接头两侧预留至少24mm的轴向操作空间，保证按压翼面有足够的空间供手指按压操作，不会被周边的其他管路或者结构件挡住。夹件的剖面结构显示，整体采用对称式布局，中部的铰接孔为卡扣的动作提供旋转支点，两侧的壁厚做了均匀化处理，最薄位置壁厚2.3mm，既保证足够的结构强度，又控制夹件的整体重量，单夹件重量控制在15g以内，不会给管路带来额外的负重。夹件底部的支撑面做了平面处理，当管路需要贴板安装时，该平面可以直接贴合安装基板，配合扎带或者固定座即可实现管路的完全定位，不需要额外加装减震垫。在实际选型时需要注意，这款夹件适配的是带标准环形限位槽的快插接头，不适合用于无槽的光面管路连接，安装时需要确认夹件的卡扣完全卡入限位槽后，再轻拉管路确认锁止到位，避免假锁导致管路脱开引发泄漏。长期使用时可以定期检查卡扣的形变情况，如果出现按压后卡扣无法正常回弹的情况，及时更换夹件即可，维护成本极低。
