管道用快装式NASA标识锁紧夹具结构

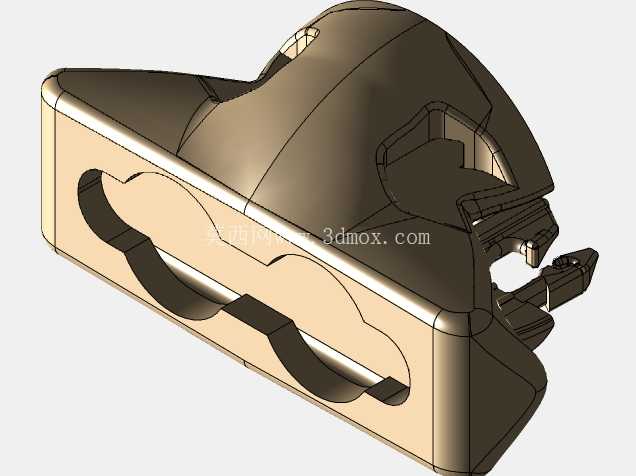

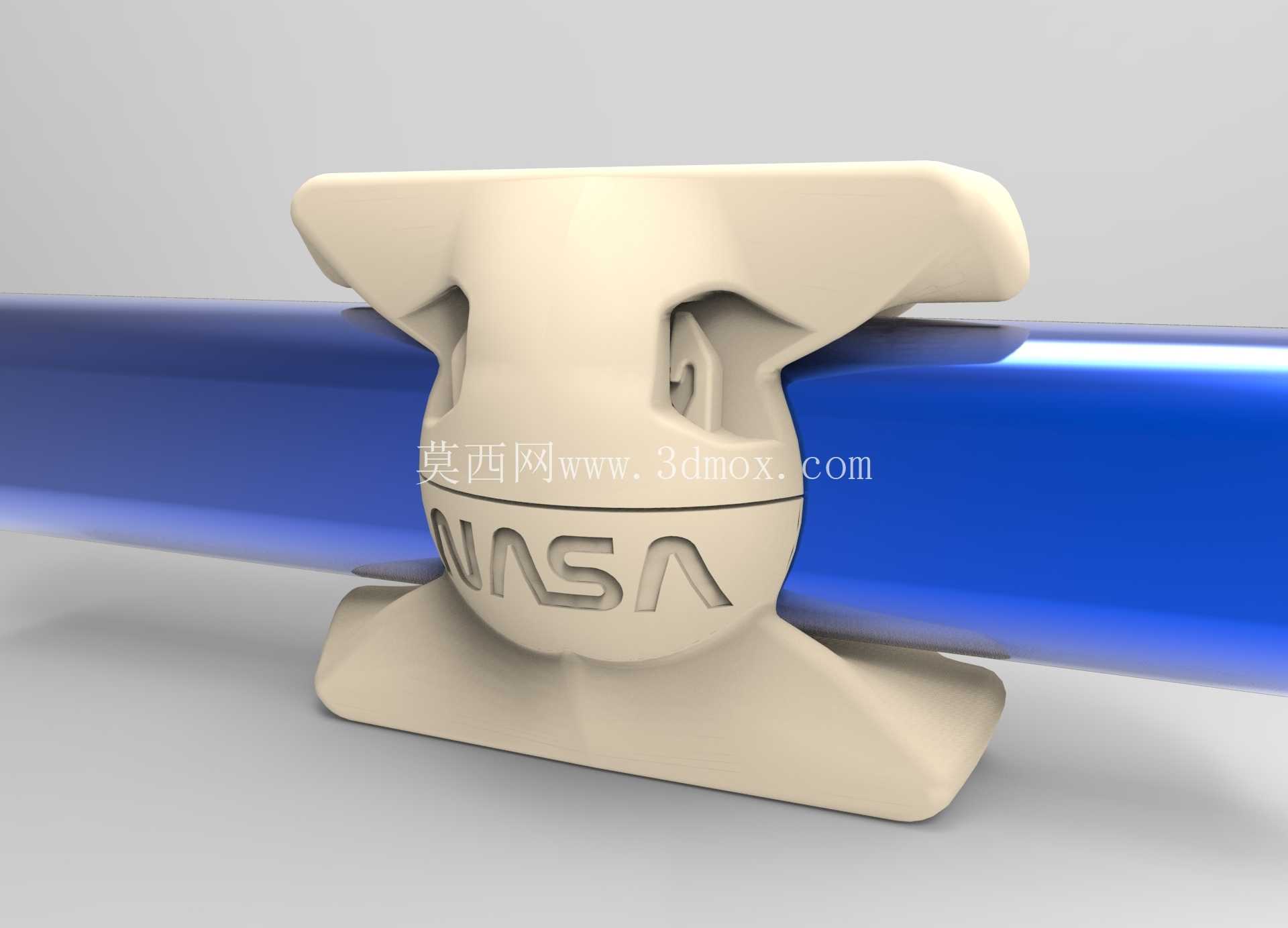

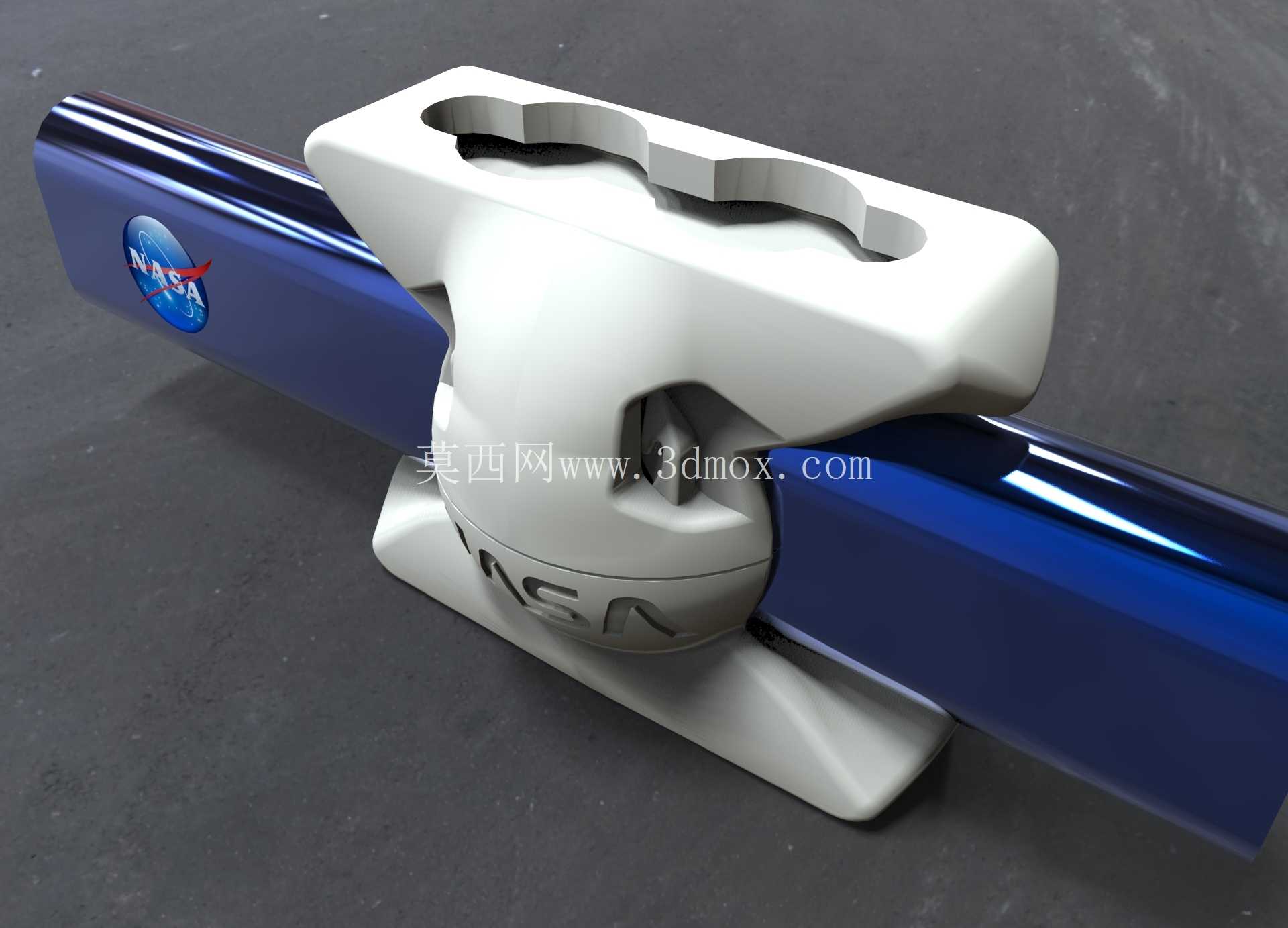

　　这款管夹结构的核心应用场景集中在户外临时管线布设、试验台管路快装、轻量化装备管线固定领域，尤其适配表面光滑的阳极氧化铝管、光亮金属圆管的快速装夹需求，在需要频繁拆装调整管路位置的测试场景中，能大幅降低管路固定的操作时长，无需额外工具即可完成开合与锁止操作。从结构功能来看，该夹具分为上下两个咬合主体，上半部分为翼状按压操作端，下半部分为承托基座，闭合后可完整包覆圆管的外周接触面，避免管路出现径向窜动与周向转动；和前代结构相比，本次迭代调整了锁止机构的配合间隙，刻意保留了支撑翼与管道接触面之间的微小干涉量，让闭合操作的阻尼感控制在单手可操作的区间内，同时不会因为长期反复开合出现锁止松脱的问题。

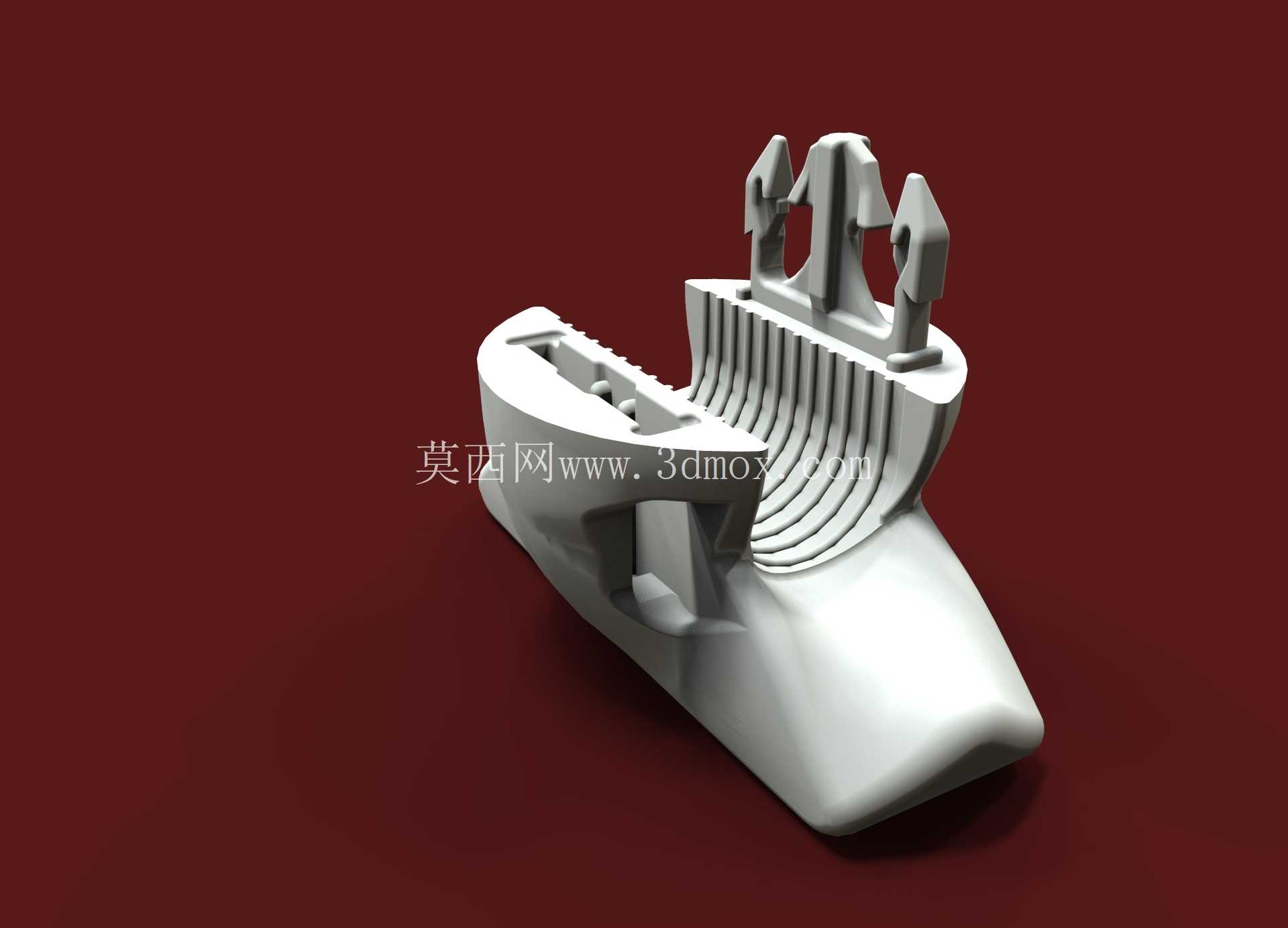

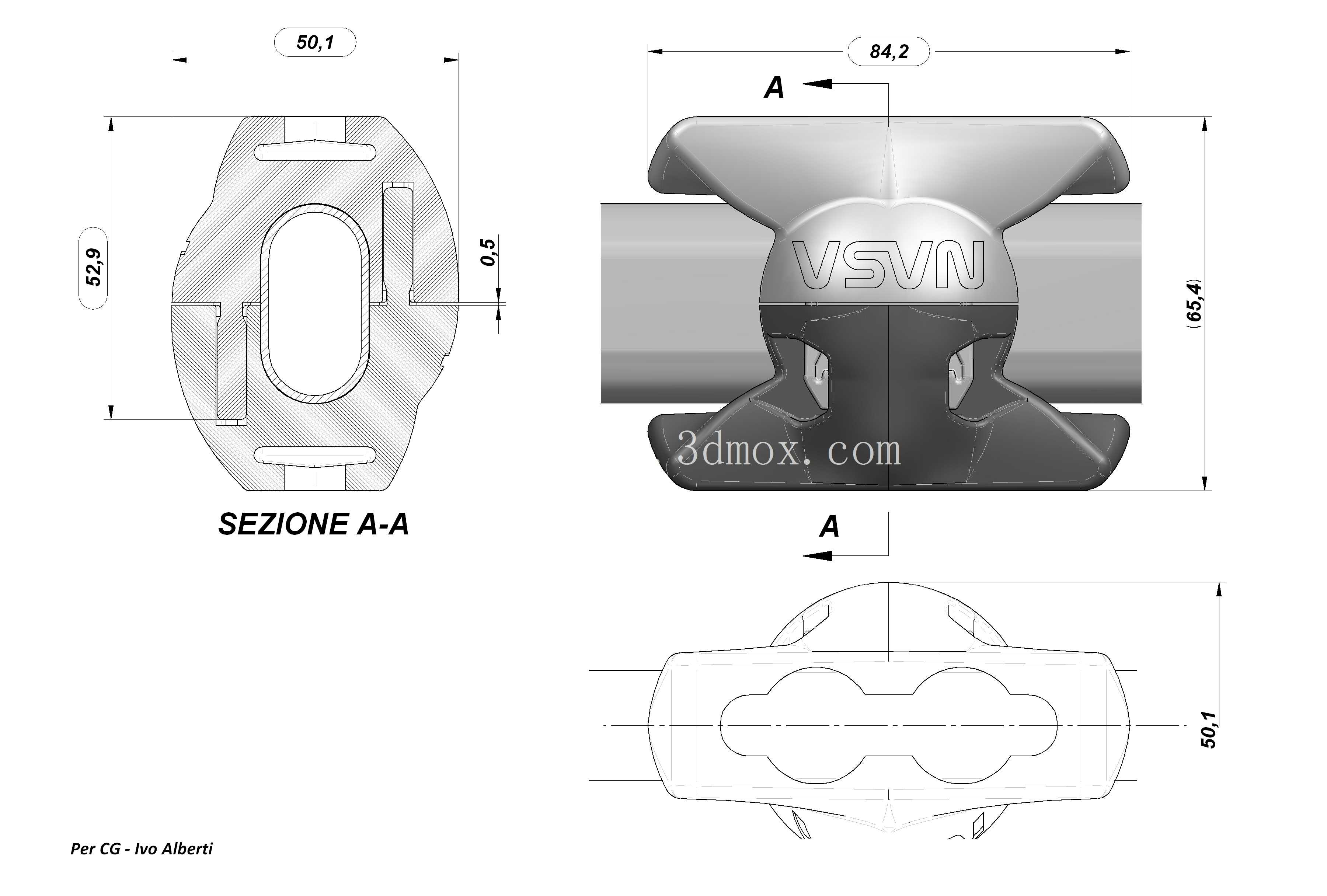

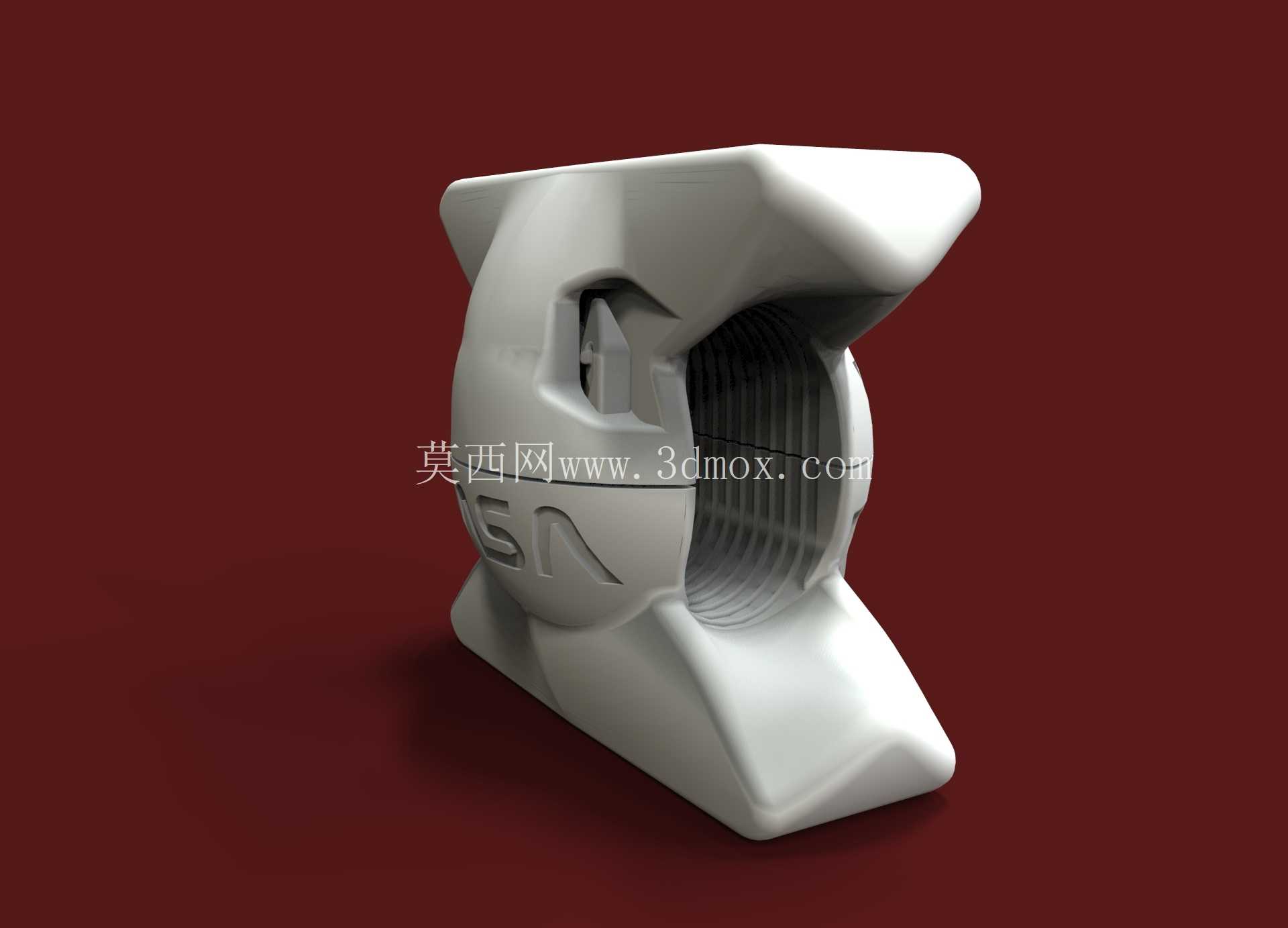

　　设计阶段重点考量了不同表面粗糙度管材的适配性，针对光滑管材容易出现打滑移位的问题，在咬合接触面预留了防滑嵌件的安装槽位，可根据实际使用的管材表面特性，嵌入橡胶、硅胶类防滑衬层，提升夹持摩擦力，即便在管路存在轻微振动的工况下，也能保持夹持位置稳定，不会出现沿管路轴向滑移的问题。从安装边界来看，该夹具适配的圆管外径为固定规格，夹持状态下夹具的径向突出尺寸控制在较低水平，不会占用过多管路周边的安装空间，翼状操作端的外形做了圆弧过渡处理，没有尖锐棱角，在人员频繁触碰的布设场景中能避免剐蹭风险；基座部分为平面结构，可通过粘接、螺栓固定等方式将夹具整体固定在安装基面，也可直接作为管对管的连接固定件，将多根平行管路通过该夹具实现相对位置固定。

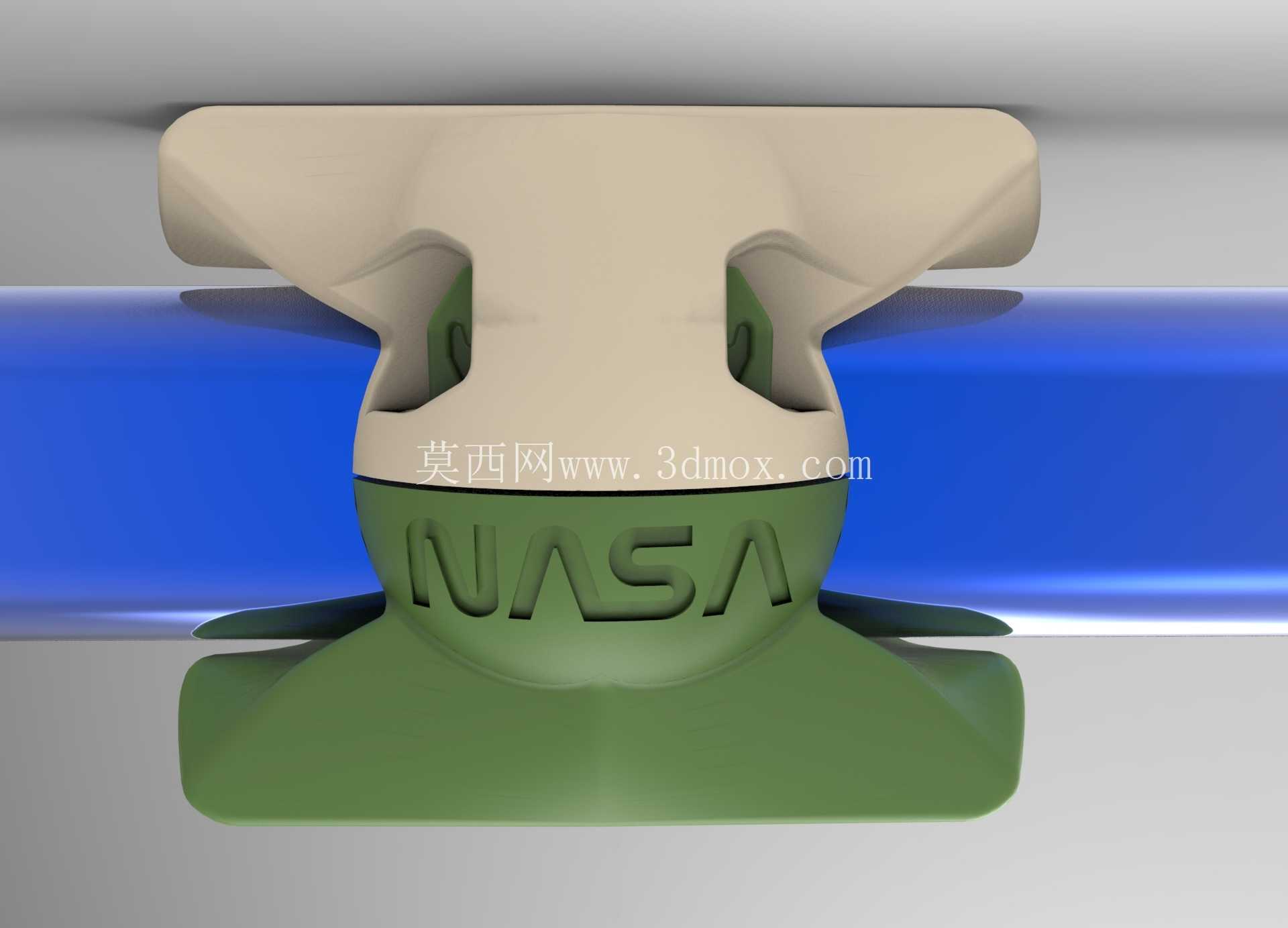

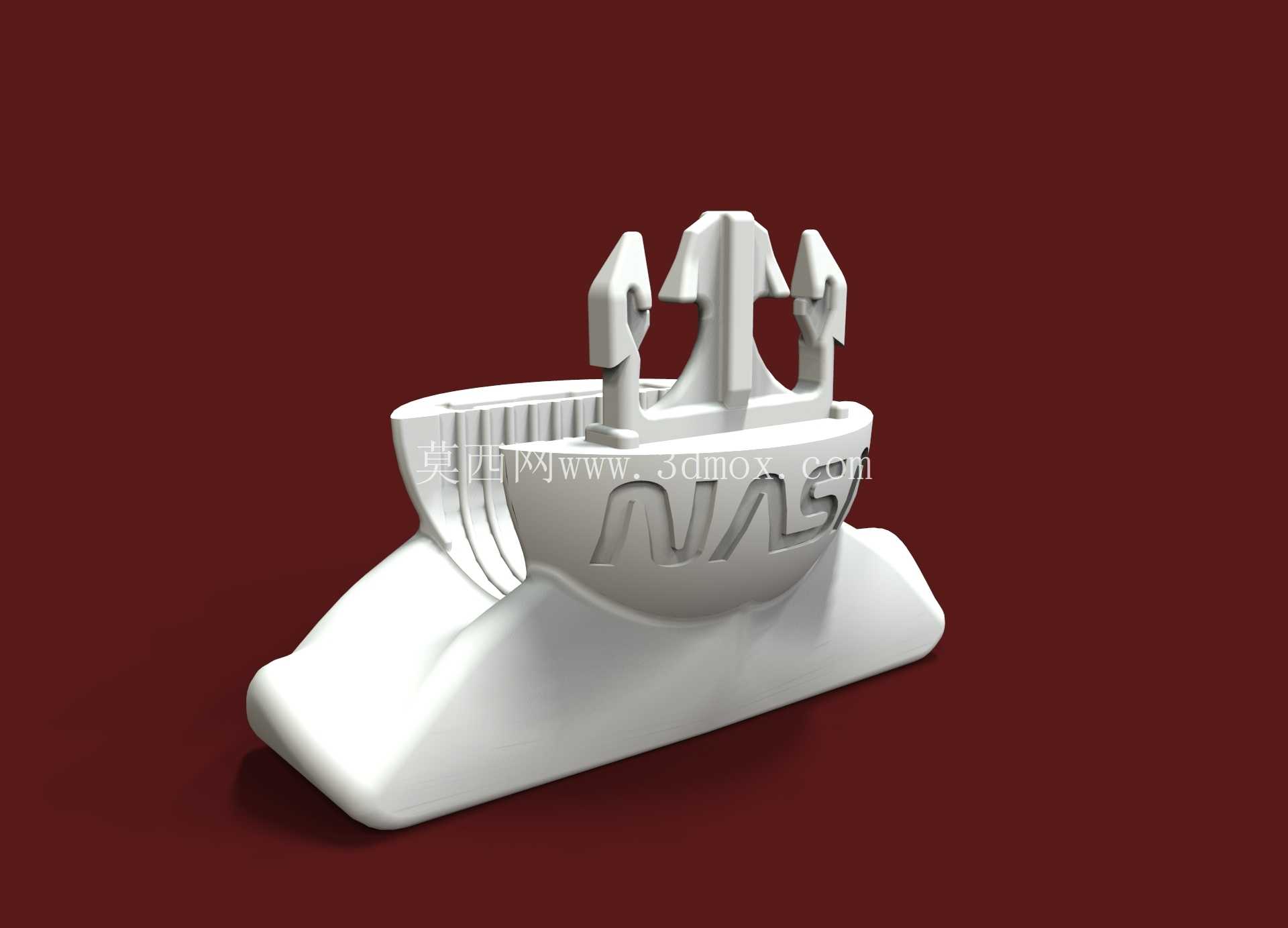

　　结构建模过程中重点验证了锁止状态的轮廓碰撞问题，模拟了不同开合角度下上下结构的运动轨迹，避免开合过程中出现结构卡滞，同时针对支撑翼的受力形变做了校核，确保在单手按压开合时，翼片的形变在材料弹性允许范围内，不会出现塑性断裂；接触面的弧度完全匹配目标管材的外圆曲率，保证闭合后接触面的贴合面积达到最大化，降低局部应力集中对管材表面造成的压痕损伤。实际使用时，只需按压两侧翼片即可解锁夹具，将管路卡入下半部分的承托槽后松开翼片，锁止机构即可自动咬合完成固定，整个操作过程无需借助额外工装，单手握持即可完成装拆，非常适合空间狭小、操作不便的管路布设场景；夹具表面的标识区域做了凹陷处理，可根据使用需求喷涂不同的标识内容，方便管路运维过程中快速识别管路功能分区。

　　针对不同的使用环境，该结构可选用尼龙、ABS等工程塑料通过3D打印制作小批量试制件，也可开模采用注塑工艺批量生产，金属材质版本可通过铸造工艺加工成型，适配不同载荷等级的管路固定需求，在轻量化要求较高的航空航天测试场景、户外临时管线搭建场景中，该结构的快装特性相比传统的喉箍、管卡具备明显的操作效率优势，同时不会像传统喉箍那样在管材表面留下紧固压痕，对表面质量要求较高的光亮管材、涂层管路非常友好。
