在工业散料、成件物料连续输送的生产场景里,驱动端的动力匹配一直是结构设计阶段需要反复核算的核心环节,这套双级齿轮减速动力传输结构,正是针对常规工业输送机的驱动需求完成的结构设计。日常车间里的皮带输送机、辊道输送机,驱动电机普遍选用4极交流异步电机,额定输出转速在870转每分上下,而输送机的辊筒或主动轮需要的工作转速通常在百转以内,同时还要把电机输出的小扭矩放大到足以克服输送带张紧阻力、物料摩擦阻力、空载启动惯量的水平,这就需要减速机构在电机和执行端之间完成转速、扭矩的匹配转换。

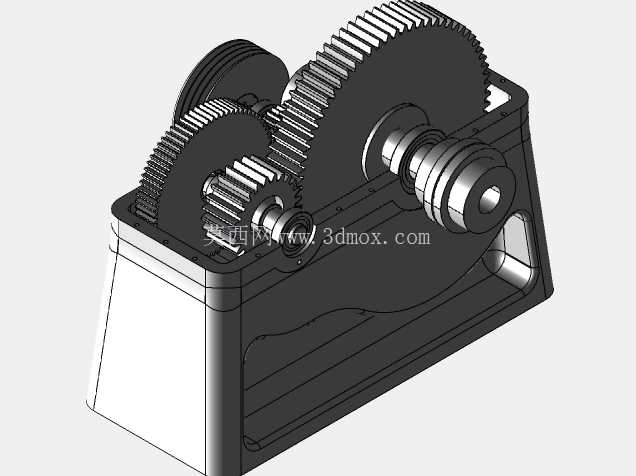

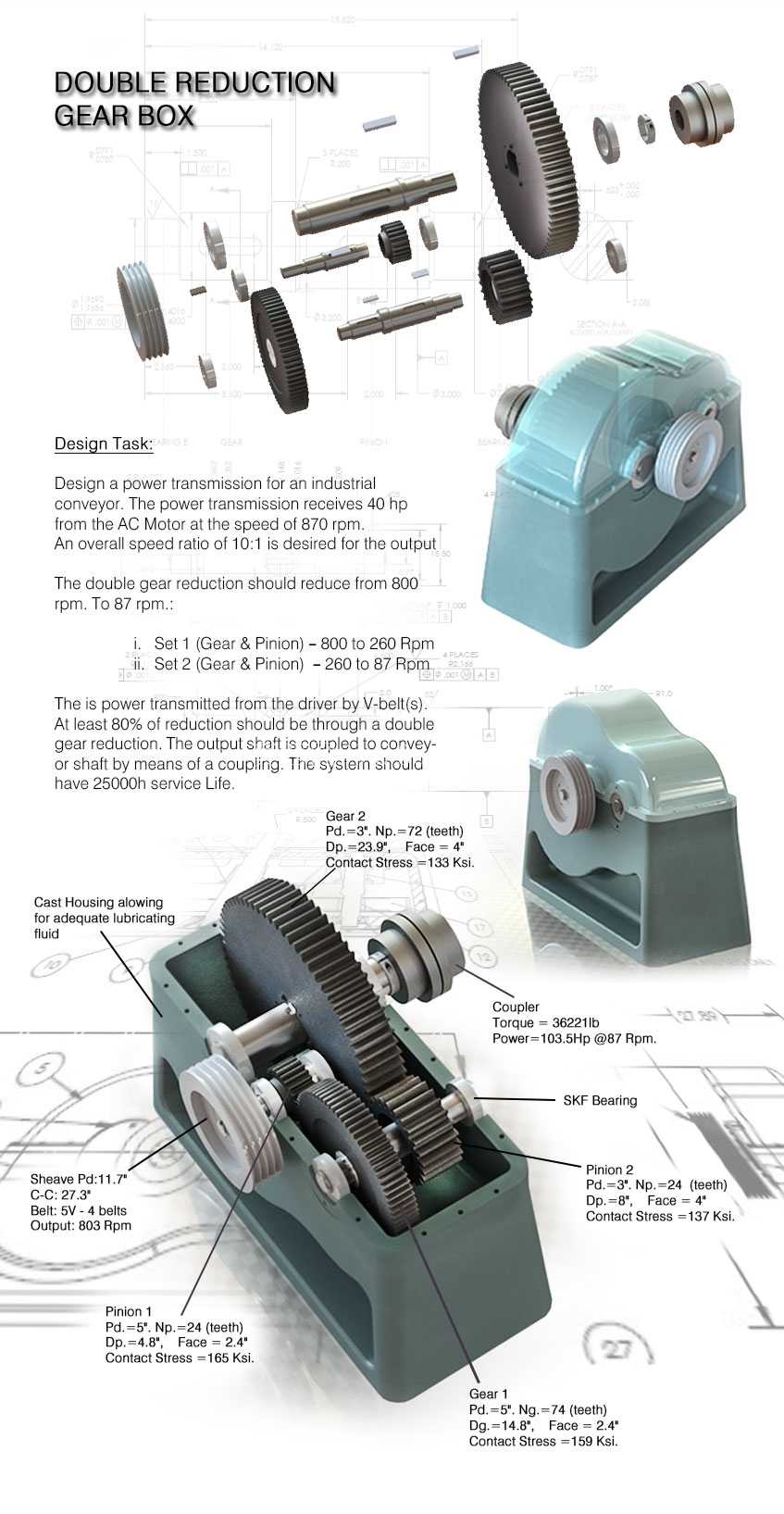

这套结构采用双齿轮啮合的两级减速布局,总传动比设定为10:1,输入侧直接对接电机输出轴,第一级小齿轮带动大直径从动齿轮完成第一阶段降速,再通过同轴布置的第二级小齿轮啮合末端输出大齿轮,最终把800转每分左右的输入转速降到87转每分的输出水平,刚好匹配常规工业输送机主动辊的工作转速区间。设计阶段没有采用蜗轮蜗杆等滑动摩擦的减速结构,全程使用圆柱直齿轮啮合传动,就是考虑到输送机长期连续运行的工况需求,直齿轮传动的机械效率更高,长期运行的发热更小,维护时只需要定期更换齿轮箱内的润滑脂即可,不需要频繁调整啮合间隙。

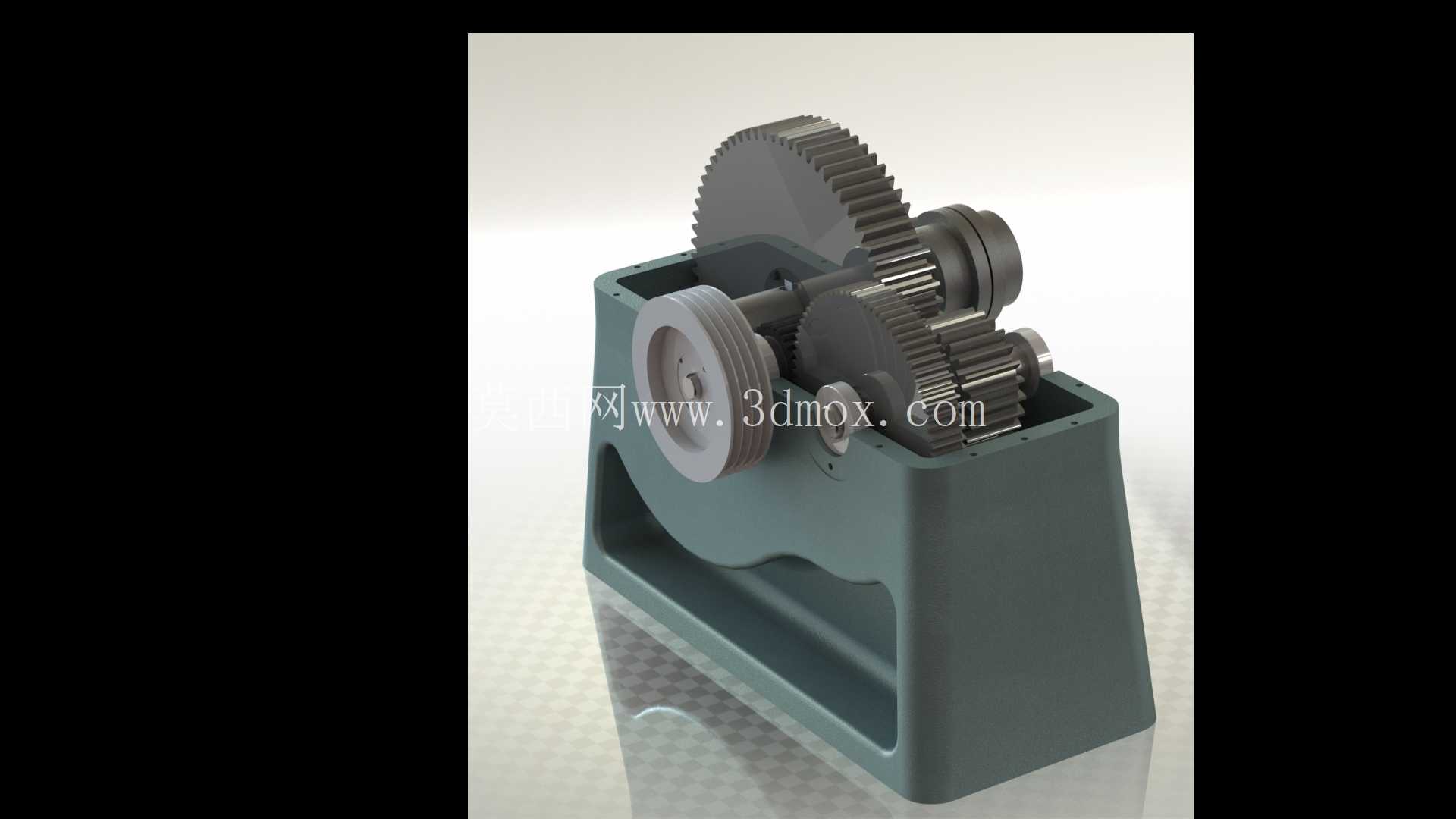

从箱体结构来看,整体采用一体式铸造型腔结构,底部预留的安装面做了加厚处理,四个安装孔的位置公差按照通用输送机机架的安装孔位标准设计,安装时可以直接通过螺栓固定在输送机驱动端的机架侧板上,不需要额外加工过渡连接支架。箱体侧面的轴承安装位做了同轴度公差约束,每根传动轴的两端都配置深沟球轴承支撑,既可以承受齿轮啮合时产生的径向力,也能抵消皮带张紧带来的轴向窜动,避免长期运行后出现轴偏磨、齿轮打齿的问题。输入轴端伸出箱体的位置设计了密封槽,配套骨架油封防止润滑脂泄漏,同时阻挡车间里的粉尘、碎屑进入齿轮腔内部,适配建材、加工、仓储等多粉尘的车间使用场景。
齿轮参数设计阶段,两级齿轮的模数按照传递40马力的功率载荷做了强度校核,齿面做了硬化处理,齿根位置做了圆角过渡避免应力集中,即使输送机出现短暂的物料卡滞、过载启动的情况,齿轮也不会出现断齿失效。输出轴端的轴径、键槽尺寸按照通用输送机的联轴器标准设计,可以直接对接弹性联轴器连接主动辊,不需要额外定制转接轴件。箱体顶部预留了注油孔,底部设置了排油堵头,日常维护时不需要拆解整个箱体就能完成润滑脂的更换,降低一线运维的工作量。
在安装边界上,整个减速装置的重心落在安装面的几何中心范围内,安装后不会因为重心偏移给机架带来额外的偏载力矩,输入轴和输出轴的中心高按照常规Y系列电机、标准输送机辊筒的中心高匹配,现场安装时只需要调整电机和减速箱的同轴度,不需要额外垫高或切削机架。箱体外部的加强筋沿着齿轮受力的方向布置,既可以减轻箱体整体重量,又能保证箱体在满载荷运行时不会出现形变,保证齿轮啮合的精度始终处于设计范围内。和单级减速结构相比,双级布局可以在相同总传动比的情况下,把单对齿轮的传动比控制在合理区间,避免单级大传动比带来的大齿轮直径过大、整体结构笨重的问题,同时齿轮啮合的重合度更高,运行时的噪音更小,更适合车间内长时间连续作业的工况。
实际选型匹配时,这套减速结构可以适配带宽500到800毫米的轻型、中型工业输送机,输送散料时单段输送长度可以达到50米以内,输送成件包装物料时可以根据实际载荷调整配套电机的功率,不需要改动减速箱的内部结构,只需要校核输入轴的扭矩承载能力即可。结构建模过程中,所有齿轮的啮合间隙、轴承的配合公差、轴的挠度变形都做了仿真验证,确保满载荷运行时各部件的形变量都在材料允许的范围内,不会出现干涉、卡滞的问题。
