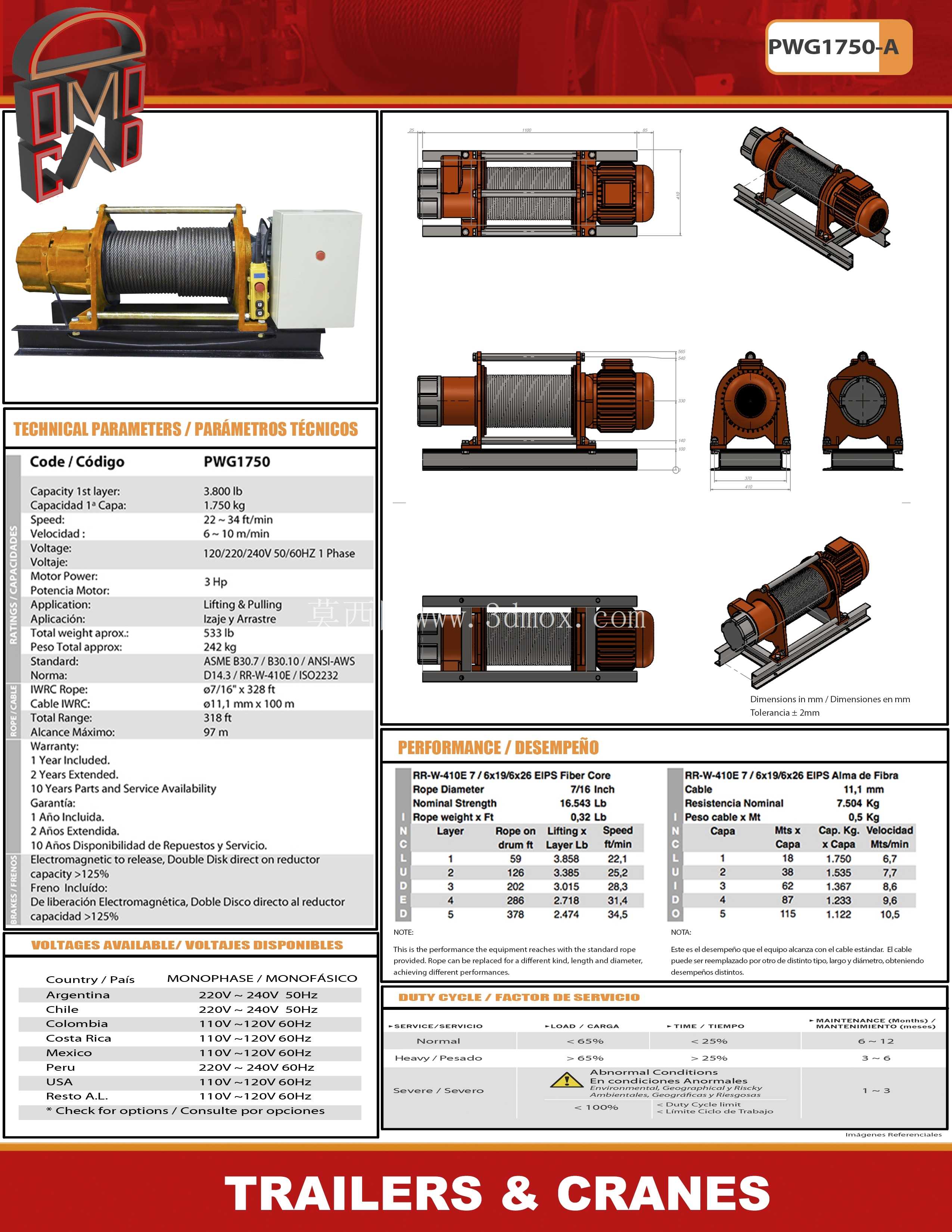

PWG1750型电动牵引起重绞车结构设计

这款电动绞车的三维结构完整还原了额定载荷1750kg级牵引起重设备的全部机械细节，从实际工程应用场景来看，这类设备常部署在小型作业场地的物料转运环节，比如厂区内重型工件的短距离移位、户外抢修作业时的设备拖拽、轻型吊装场景下的重物起升，也可配套在特种作业车辆上作为辅助牵引单元，适配没有大型起重设备覆盖的零散作业点位，弥补固定式起重装备的作业盲区。

从功能实现逻辑来看，整套结构以集成式布局为核心设计思路，动力端采用电机直连减速机构的排布方式，省去了额外的传动连接部件，既压缩了设备整体的轴向安装尺寸，也减少了传动环节的功率损耗。卷筒部分采用绳槽一体化加工结构，能保证钢丝绳在收放过程中排列规整，避免乱绳、咬绳问题带来的钢丝绳磨损，延长易损件的更换周期。卷筒两端的支撑座采用对称式铸造结构，安装面预留了标准螺栓孔位，可直接固定在钢制安装底座或者车辆改装平台上，不需要额外加工过渡连接支架。

制动单元采用双盘式电磁制动结构，集成在减速机构的输入端，断电状态下可自动锁止传动链，避免重物下坠或者牵引溜车的安全风险，制动盘的磨损间隙预留了调整空间，日常维护时不需要拆解整个减速箱体，仅通过外侧的调整螺栓即可完成间隙校准，降低现场运维的操作难度。设备的控制接线盒独立布置在卷筒侧方，与传动部件做了物理隔离，避免钢丝绳摆动、润滑油渗漏对电气接线部分造成干扰，接线盒的进线口预留了防水密封结构，可适配户外露天作业的防护需求。

从安装边界尺寸来看，整套设备的重心沿卷筒轴向居中分布，安装底座的固定孔位采用等间距排布，横向与纵向的安装孔距适配常见的改装平台安装标准，不管是固定在地面混凝土基础上，还是安装在拖车、作业车辆的底盘支架上，都能保证受力均匀，避免长期载荷作用下的安装座变形。卷筒的容绳量匹配常规作业半径的钢丝绳长度，出绳方向可根据现场安装方向调整，支撑座两侧的出绳口预留了导向滑轮的安装位置，可根据作业需求加装导向装置，改变钢丝绳的牵引方向，适配不同角度的拖拽、起升作业场景。

在结构细节设计上，减速机构的壳体采用分体式拼接结构，各级传动齿轮的润滑腔做了密封处理，注油口与放油口分别布置在壳体的上下侧，日常更换润滑油时不需要拆解设备主体，可直接完成润滑油的加注与排放。电机端的散热筋沿轴向均匀分布，能保证连续作业时的热量快速散出，避免长时间高负载运行导致的电机过热问题。设备外露的旋转部件都预留了防护罩安装位，现场安装完成后可加装金属防护罩，避免作业过程中异物卷入传动部位，符合机械作业的安全防护要求。

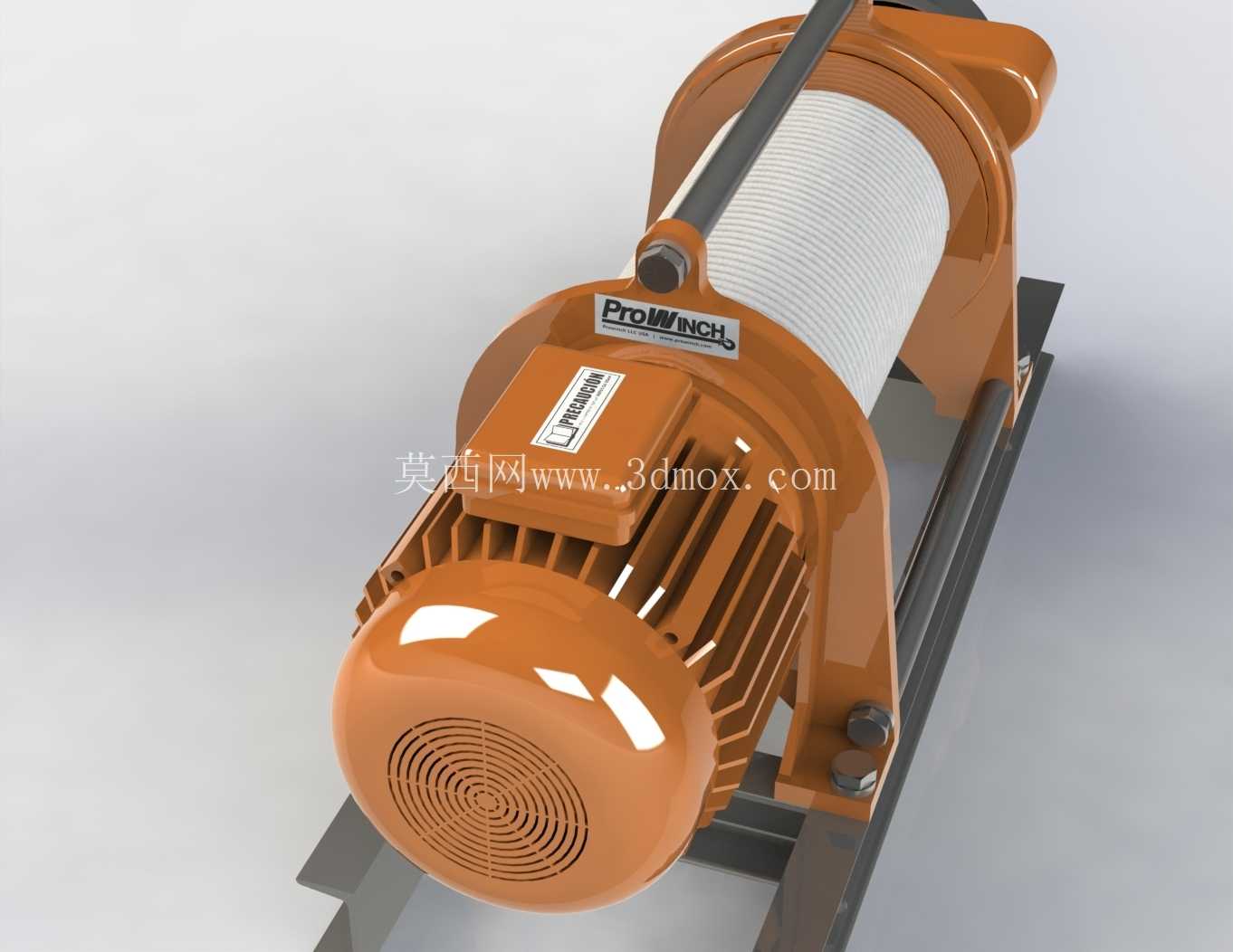

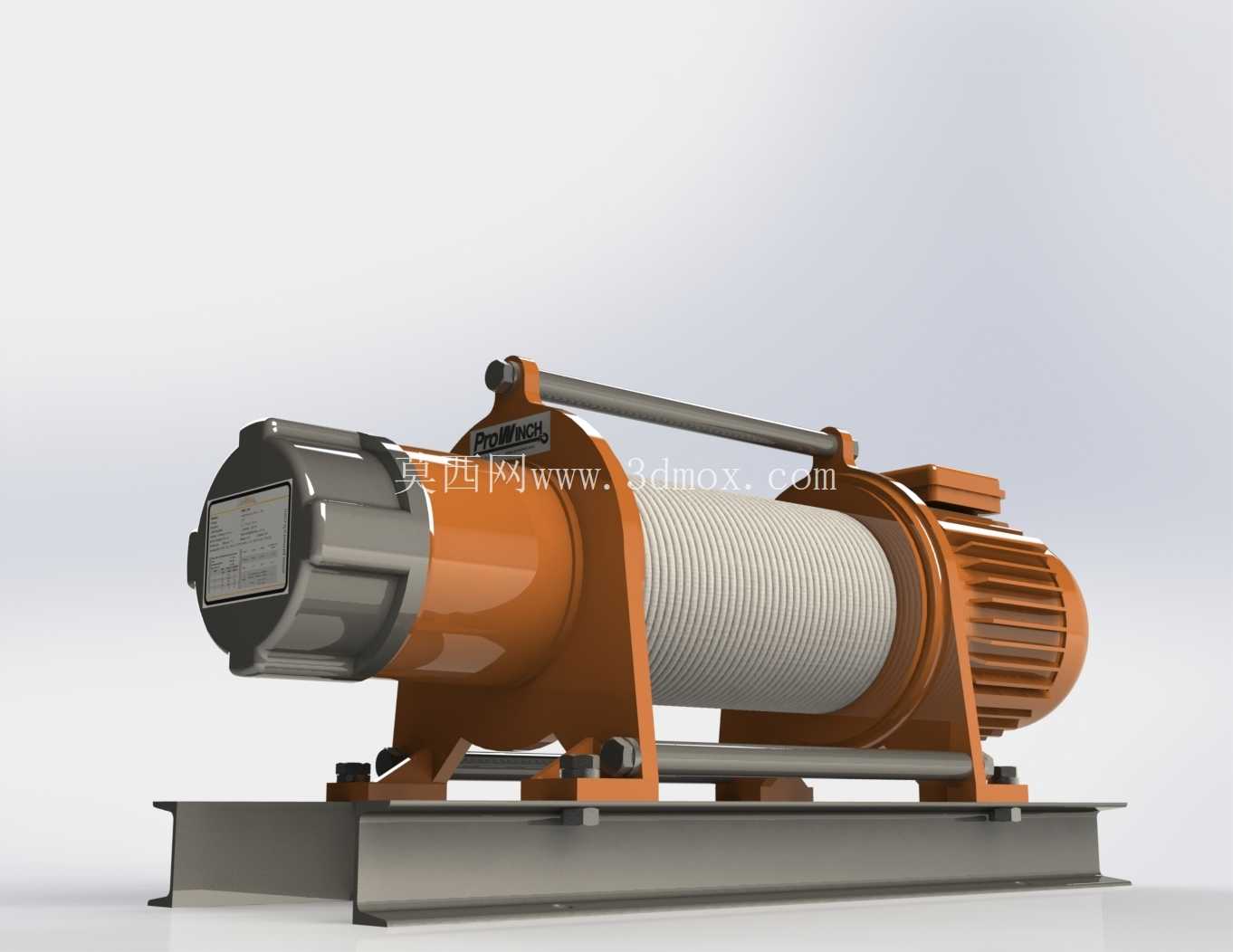

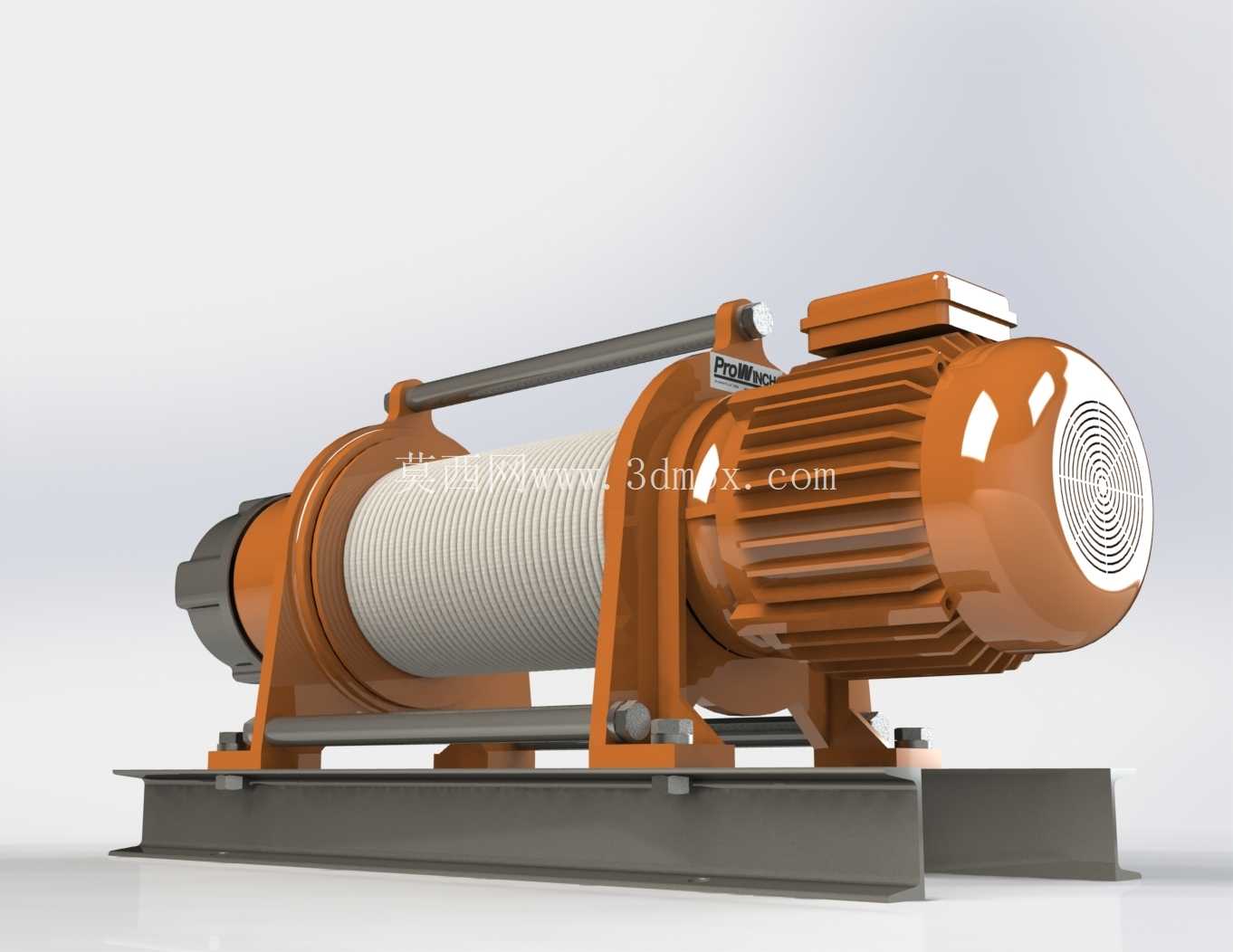

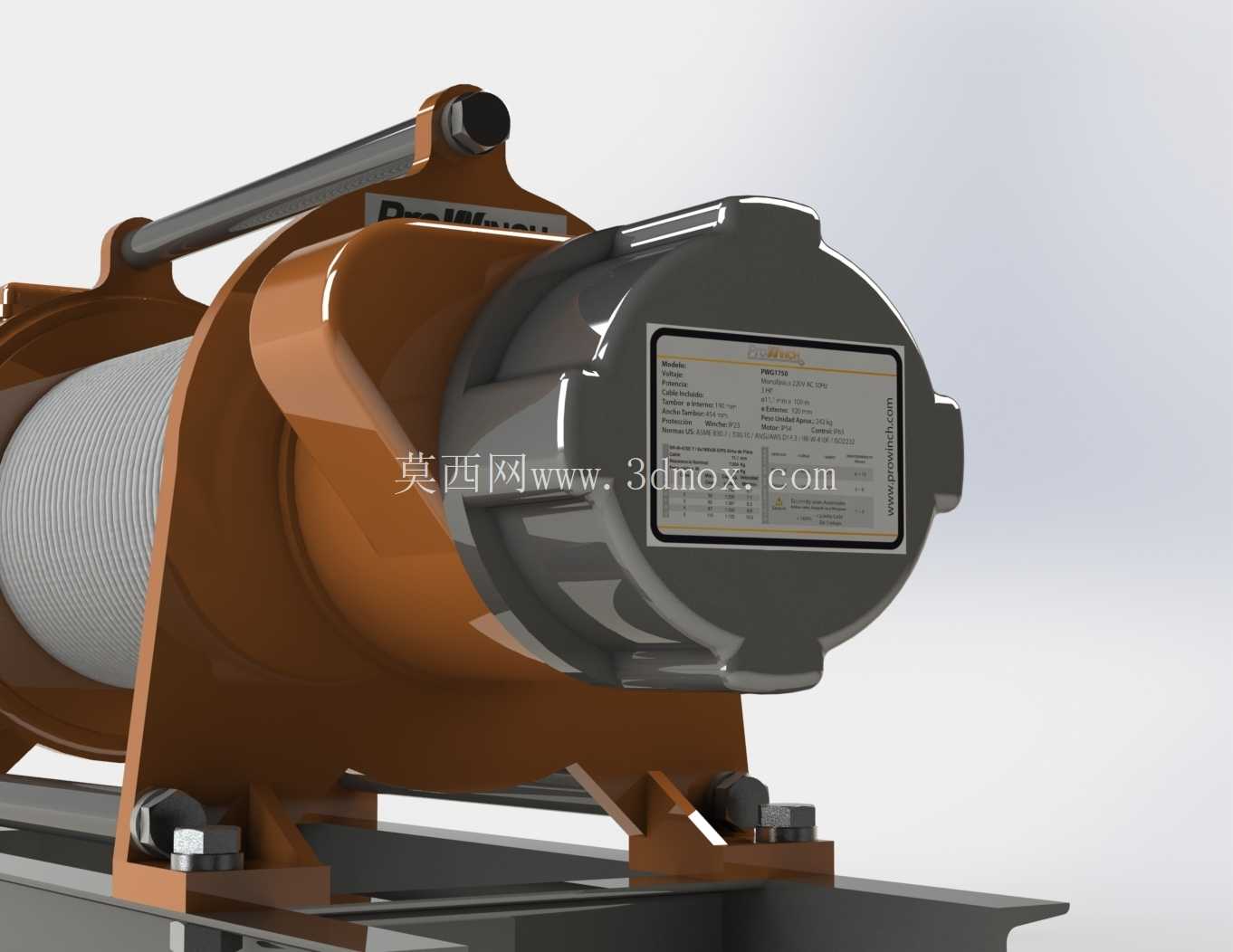

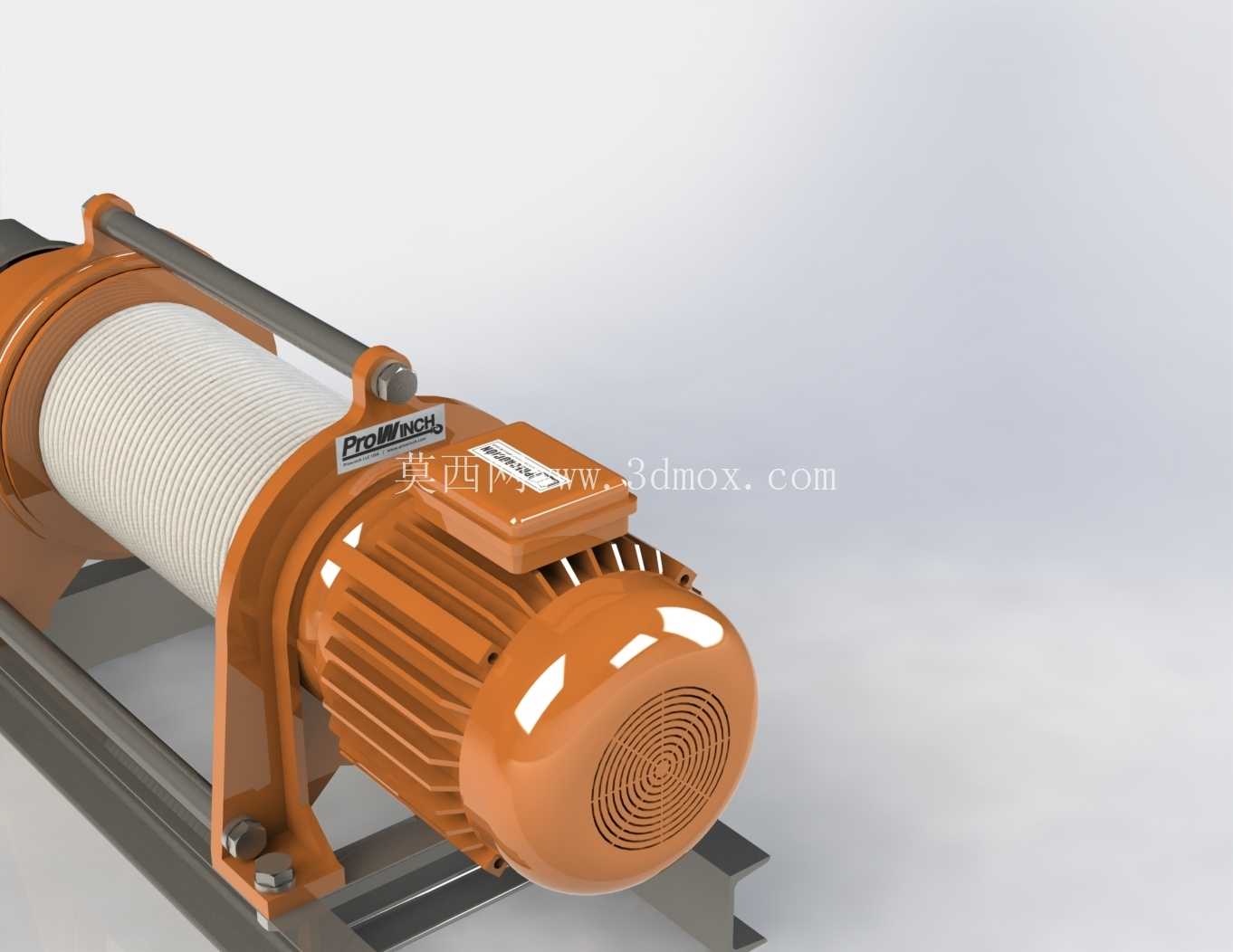

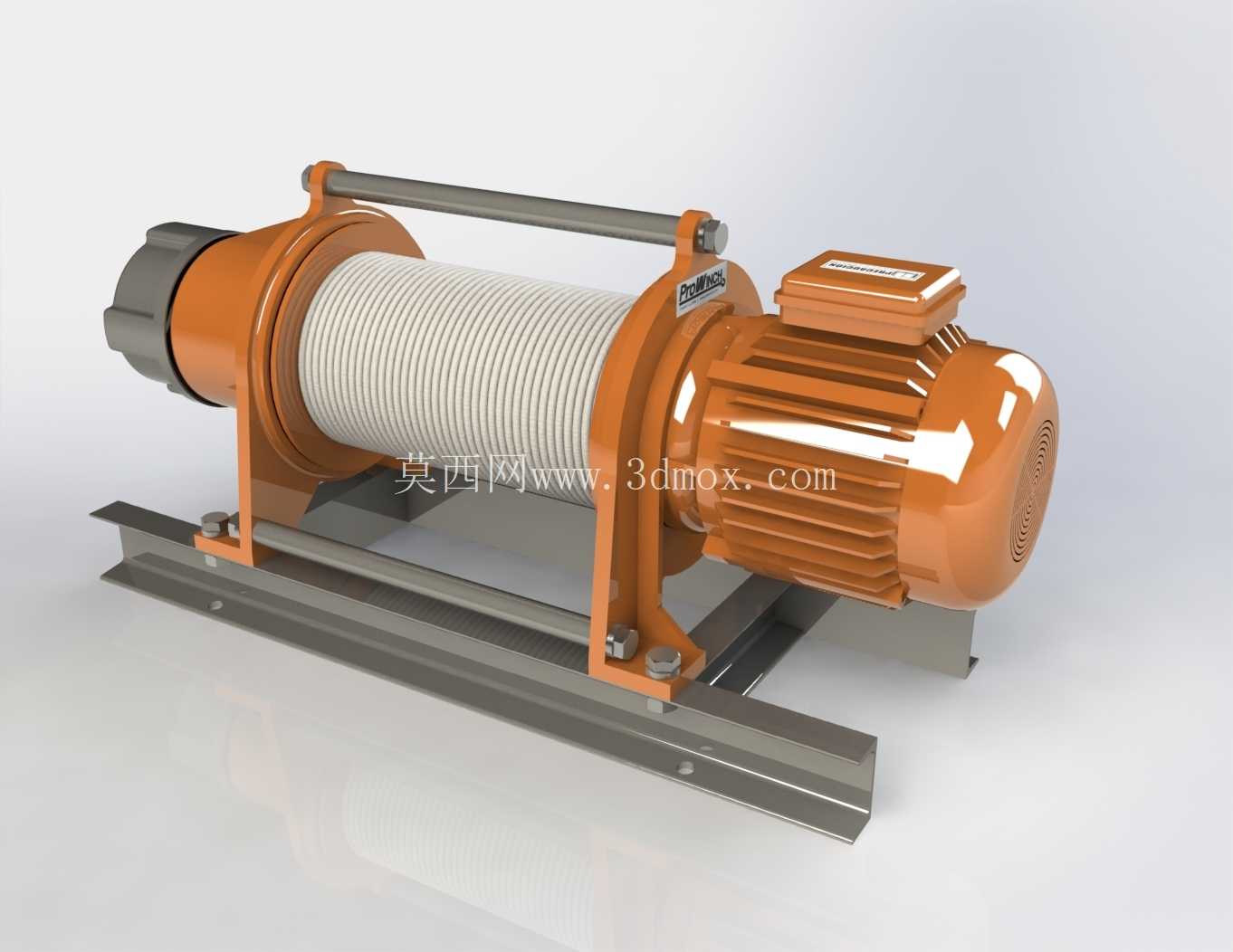

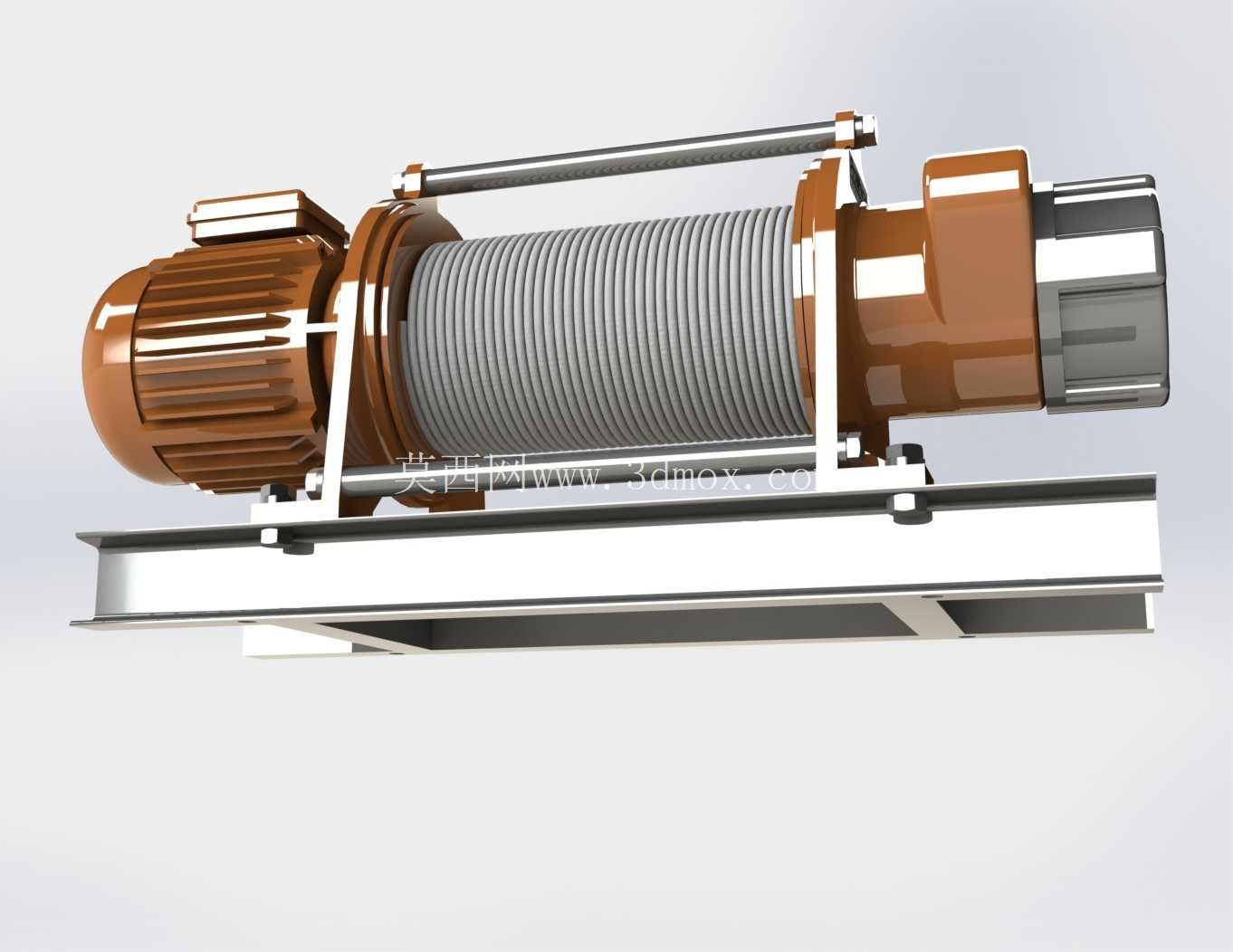

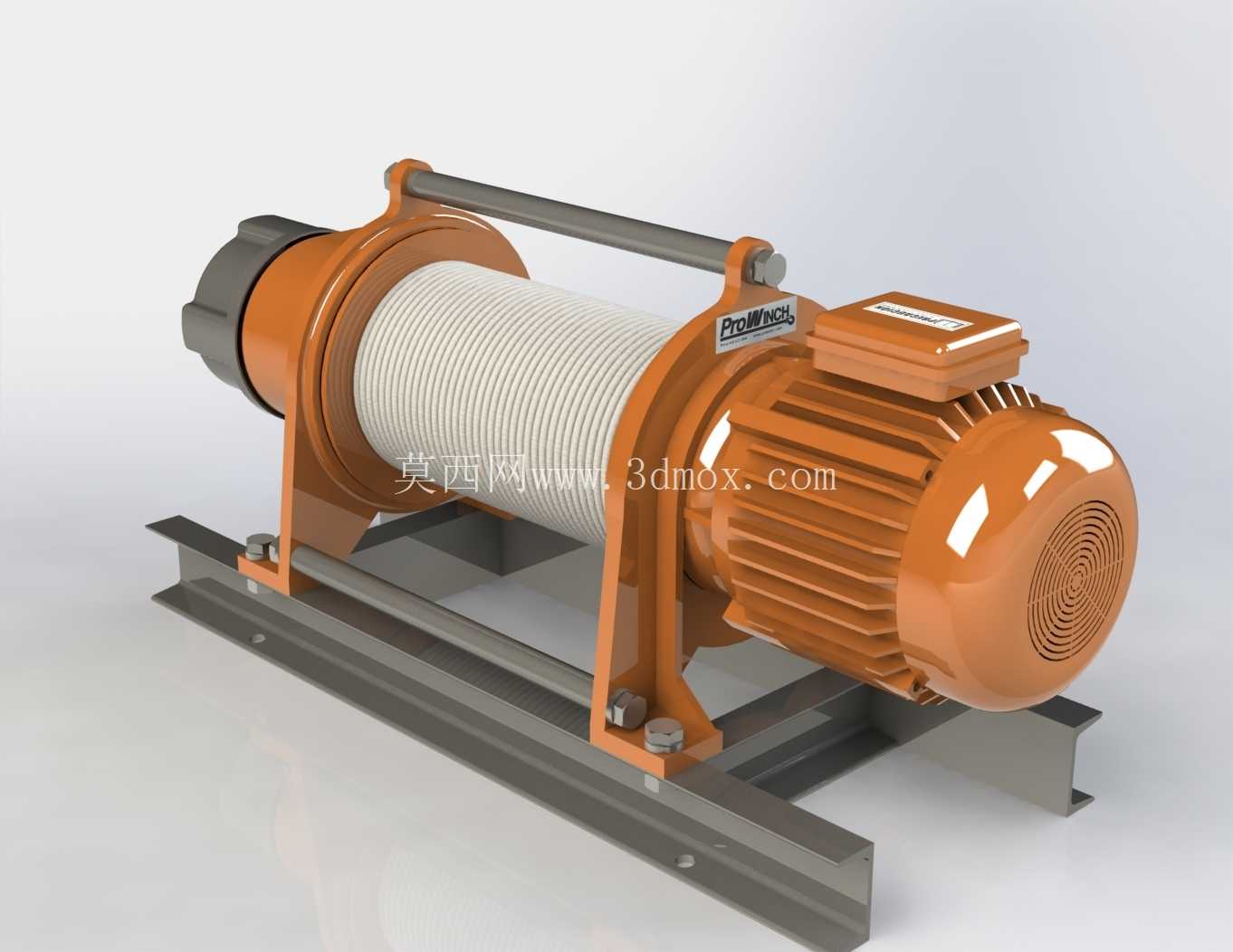

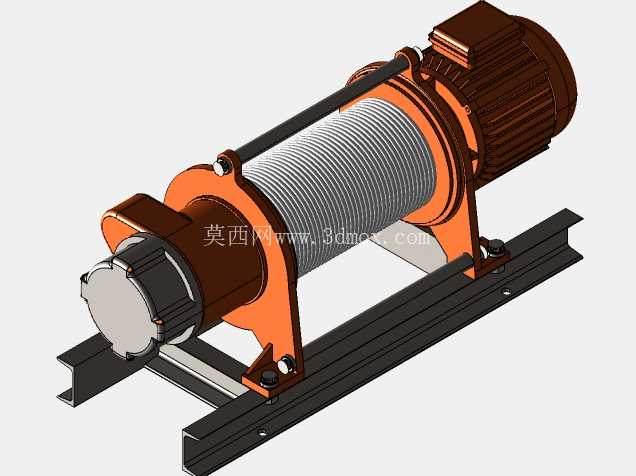

从三维建模的还原度来看，模型完整呈现了各个部件的装配关系，包括紧固件的排布位置、密封件的安装槽位、制动部件的间隙结构，不管是用于设备选型时的结构校核，还是用于改装方案的安装模拟，都能直接提取对应的尺寸参数，不需要额外对模型做结构补全。不同视角的结构展示清晰呈现了设备的外形轮廓，在做安装布局设计时，可直接导入装配环境做干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场安装的调整工作量。
