600公斤车载电动辅助牵引绞车结构

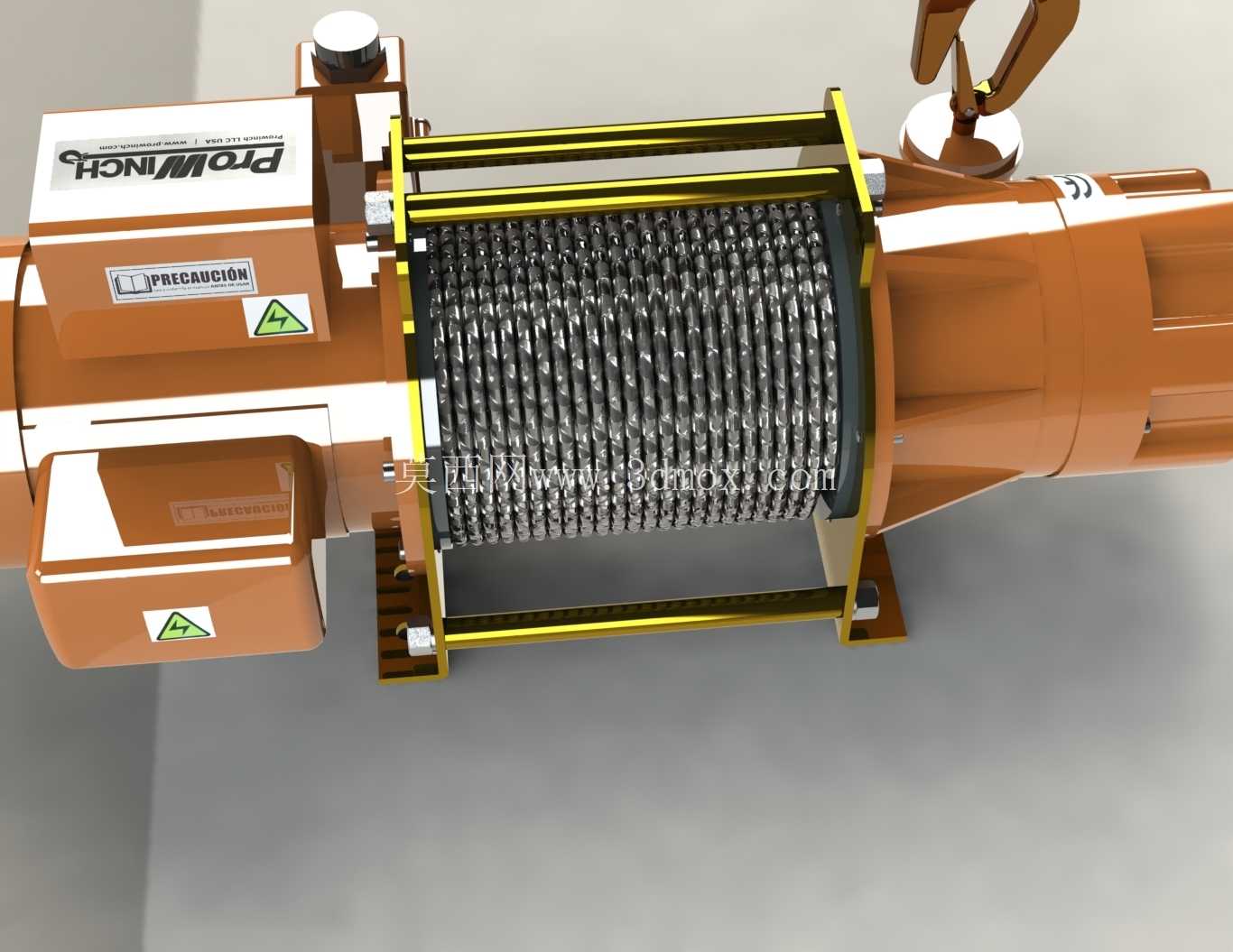

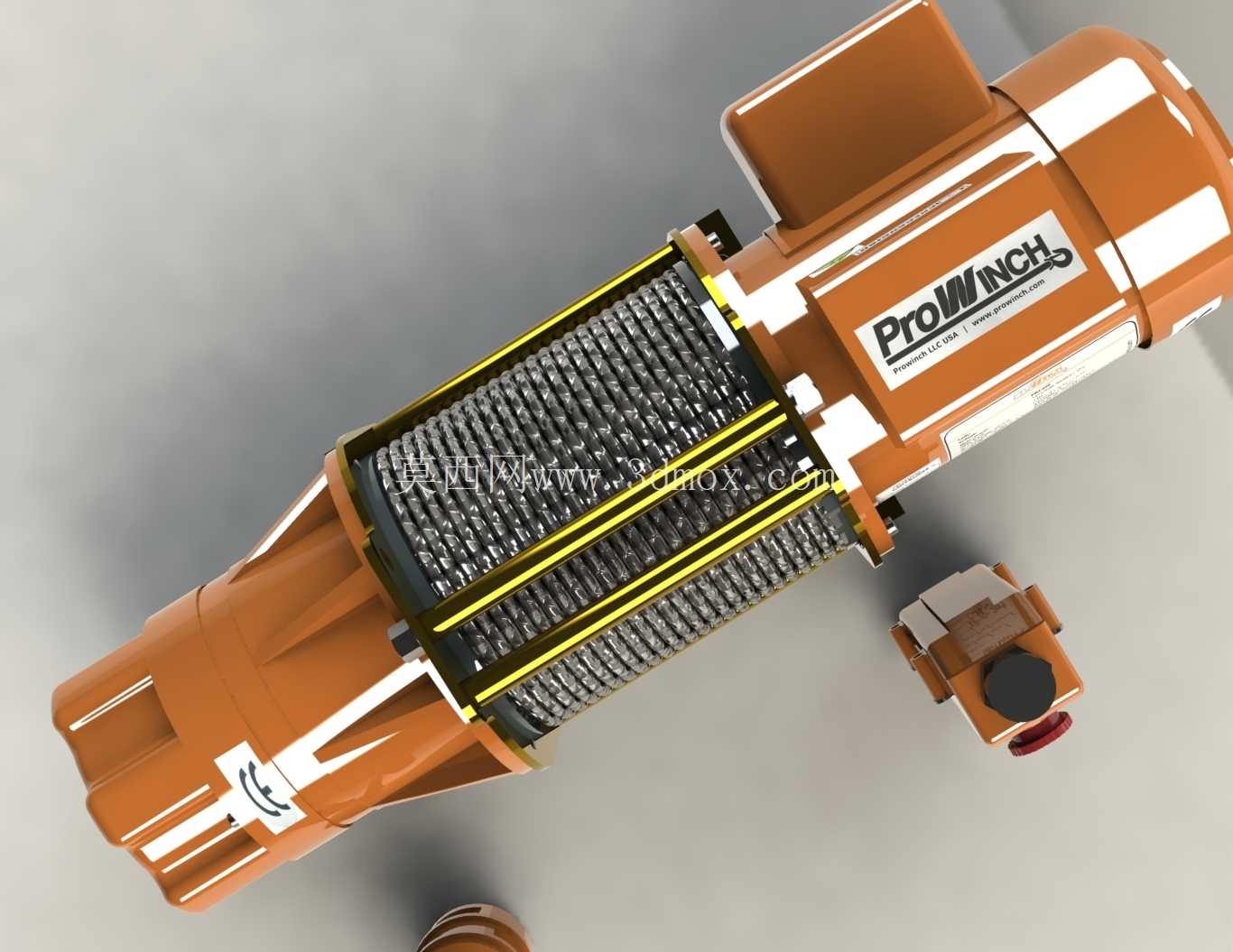

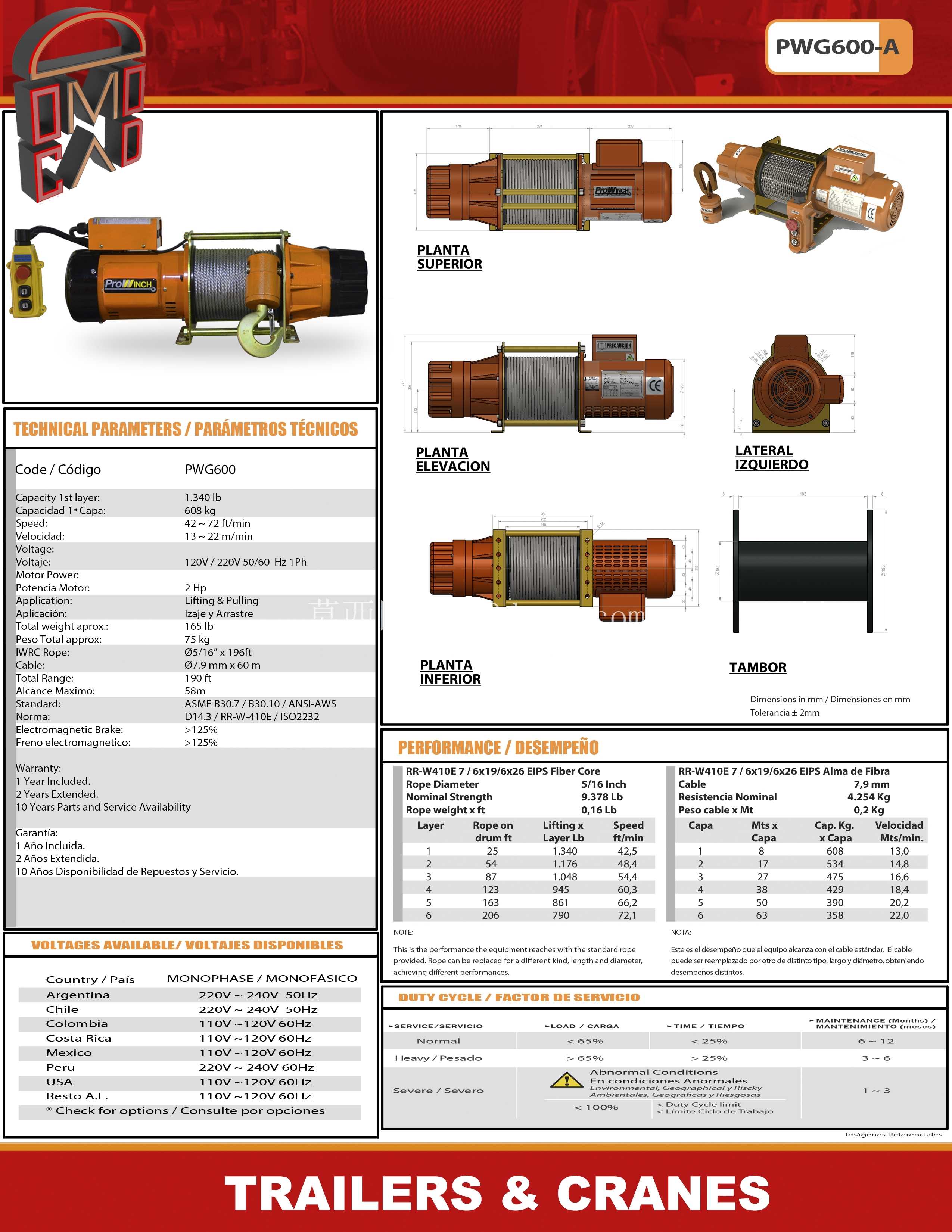

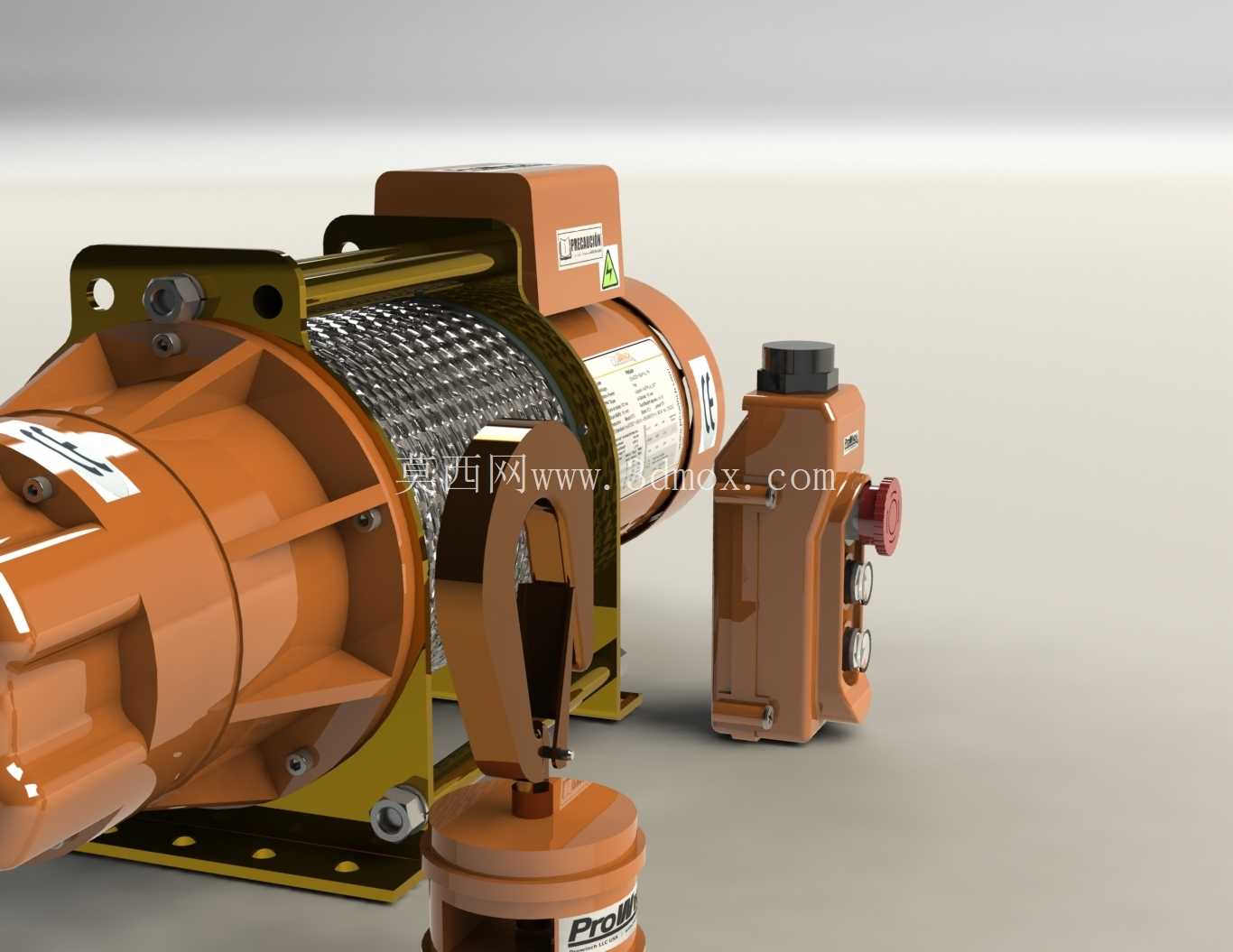

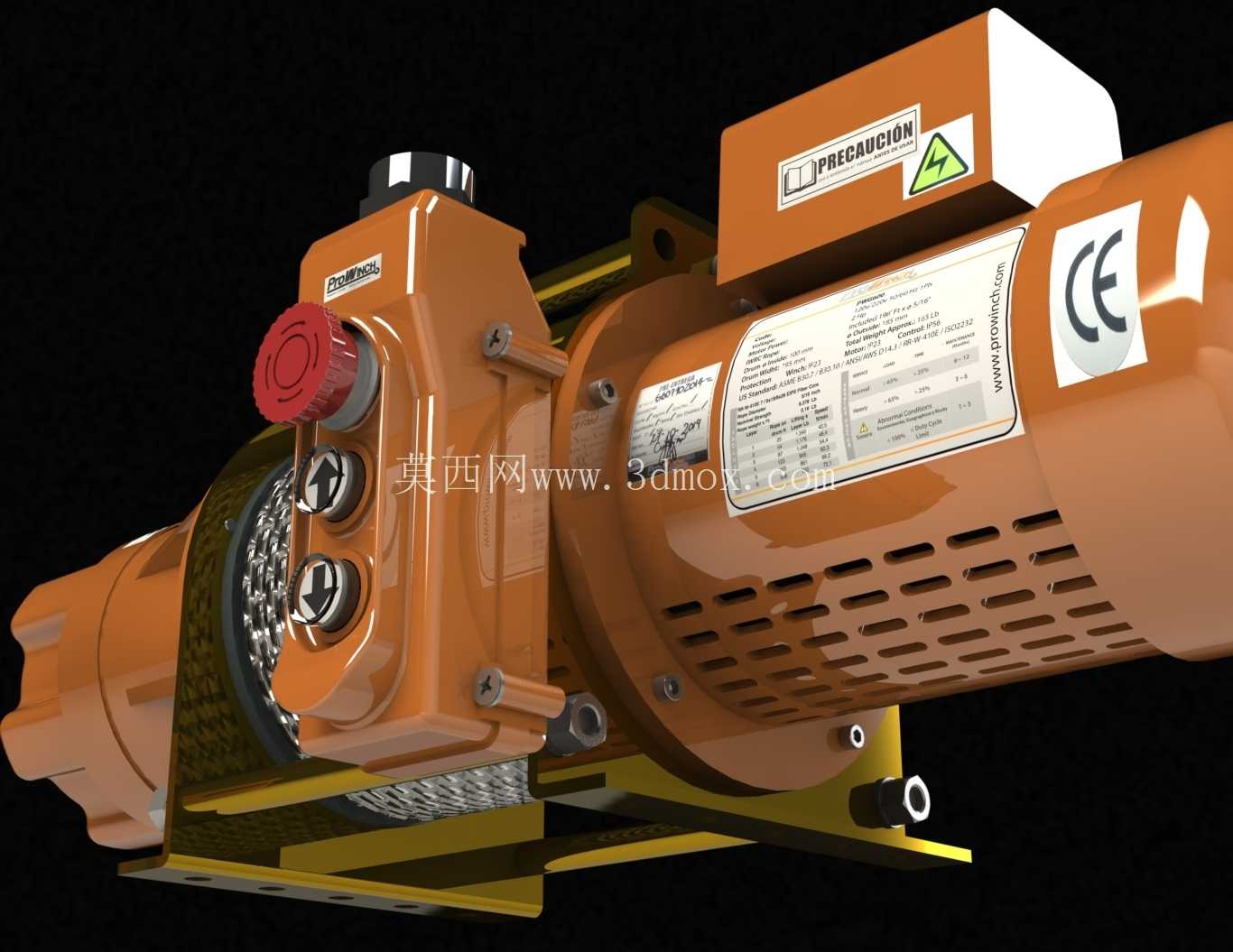

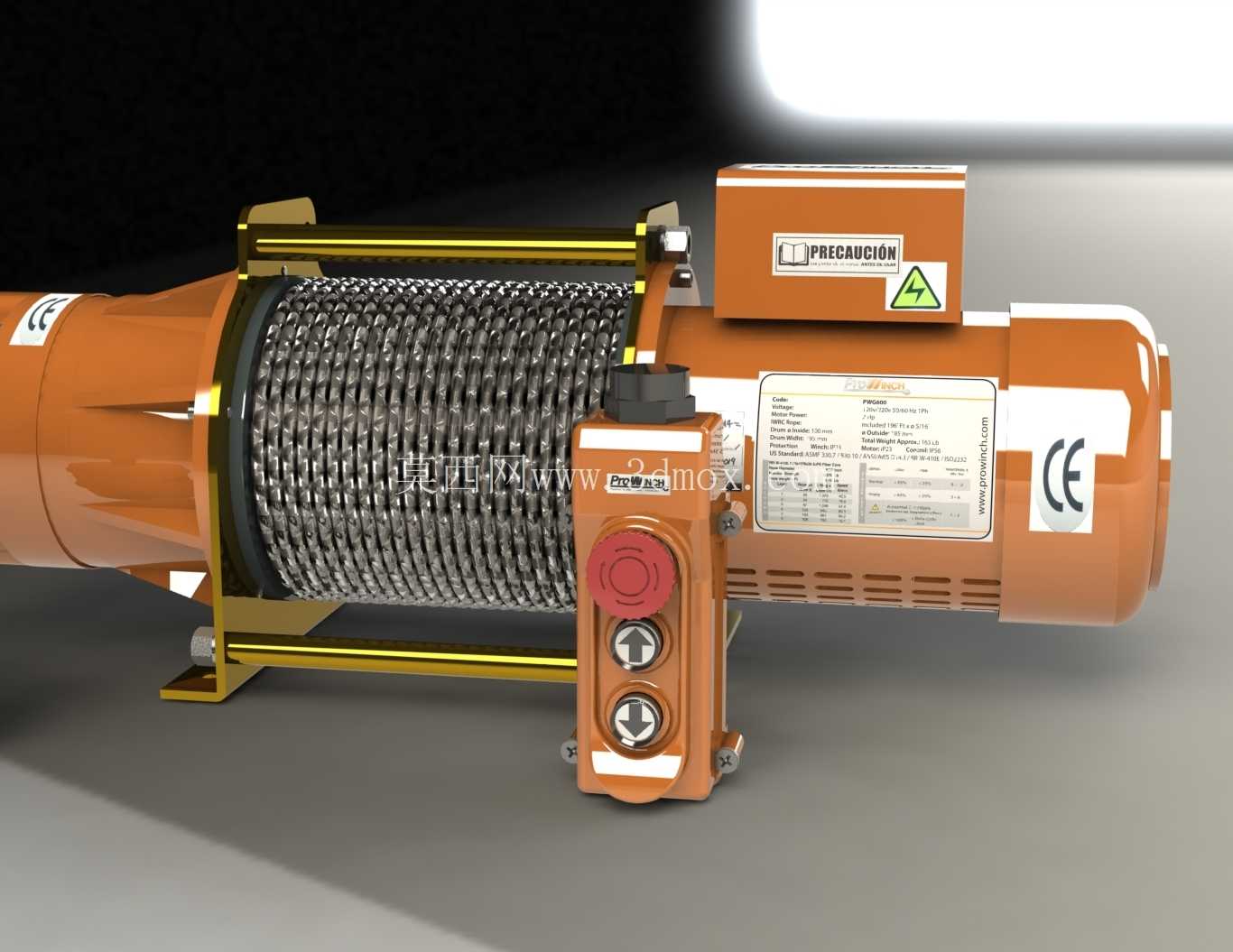

　　设备的控制端采用分体式有线操控手柄，操控线缆长度预留足够的操作安全距离，操作人员可在距离牵引点3-5米的位置完成钢缆收放、启停操作，规避牵引过程中钢缆崩断、重物滑移带来的安全风险，手柄上的操作按键采用大尺寸防滑设计，佩戴劳保手套也可准确完成操作，适配户外复杂作业环境下的使用需求。从安装边界来看，整机的安装底座采用标准化的四点螺栓固定结构，安装孔位间距适配多数轻型拖车、越野车辆、小型工程设备的前置/后置安装位，安装面仅需要预留平整的钢制承载板即可完成固定，不需要对原有设备结构做大规模的切割、焊接改造，降低了现场安装的施工难度。这款牵引绞车主要面向户外作业车辆、轻型工程拖车、越野救援场景的辅助牵引需求设计，额定牵引载荷为600公斤，可实现车辆陷困脱困、轻型装备移位、短距离重物拖拽等作业功能，整体结构集成度较高，无需额外搭配复杂的外接动力组件即可完成安装使用。从结构设计逻辑来看，整机采用同轴式传动布局，驱动电机、减速机构、卷筒组件沿同一轴线排布，尽可能压缩了轴向安装空间，卷筒部分采用带防滑槽的钢制筒体设计，可适配不同直径的专用牵引钢缆，钢缆收放过程中通过端部的导向限位结构避免乱绳、咬绳问题，延长钢缆的实际使用寿命。

　　设备的外壳部分采用分段式防护结构，电机端、减速端的壳体采用高强度铸铝材质，兼顾散热性能与结构强度，可抵御户外作业过程中的碎石撞击、泥水飞溅侵蚀，接线端采用密封式防水接头设计，可满足雨天、浅滩涉水场景下的使用要求。从功能特性来看，该绞车内置的减速机构采用多级行星齿轮传动结构，传动效率高、运行噪音低，可将电机的高转速低扭矩输出转换为卷筒端的低转速大扭矩输出，在额定载荷范围内可实现稳定的牵引速度，不会出现载荷增大时转速骤降、牵引卡顿的问题；设备自带机械制动结构，当牵引作业停止、操控手柄复位时，制动机构会自动锁止卷筒，避免重物反向滑移引发安全事故，不需要额外加装锁止固定装置。

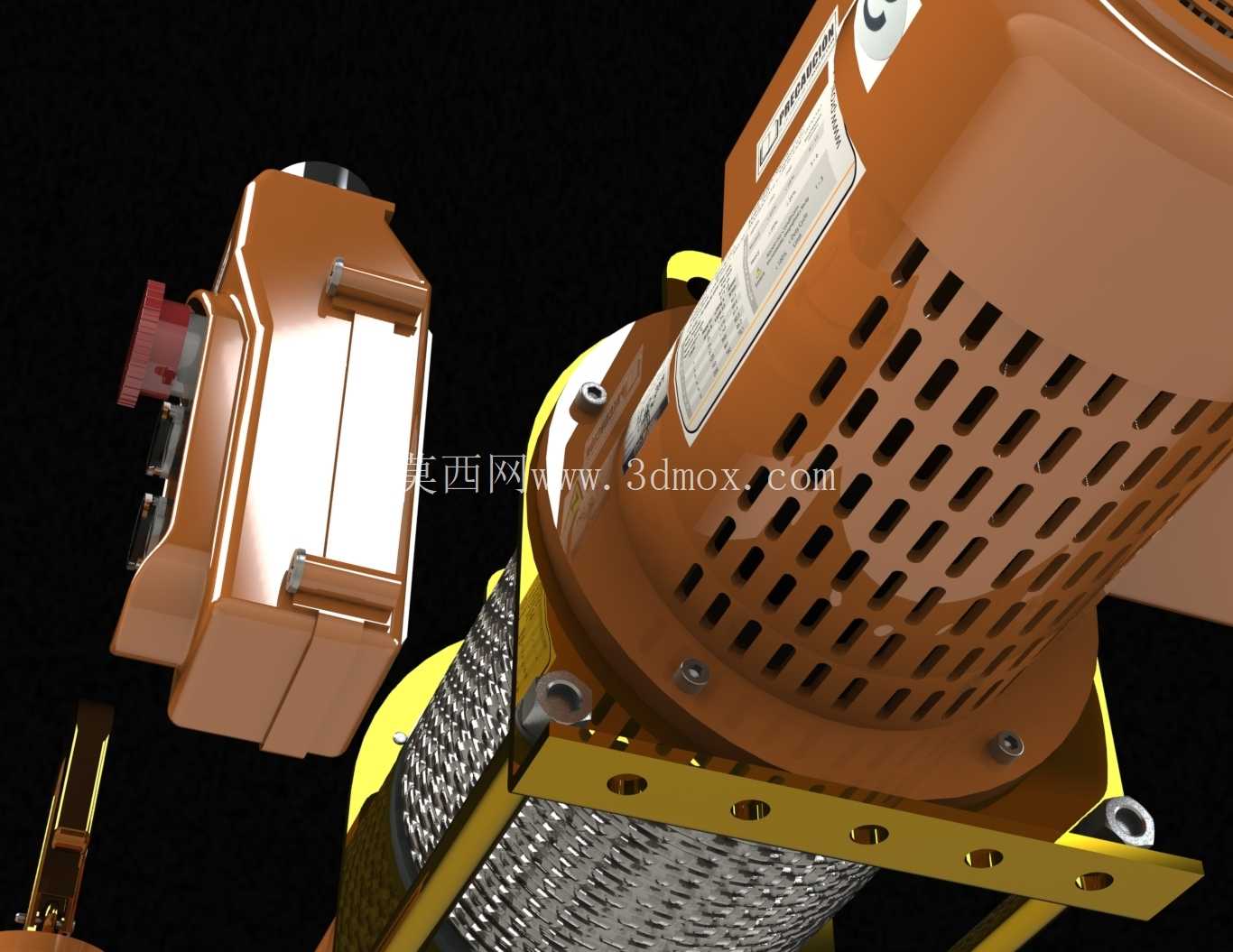

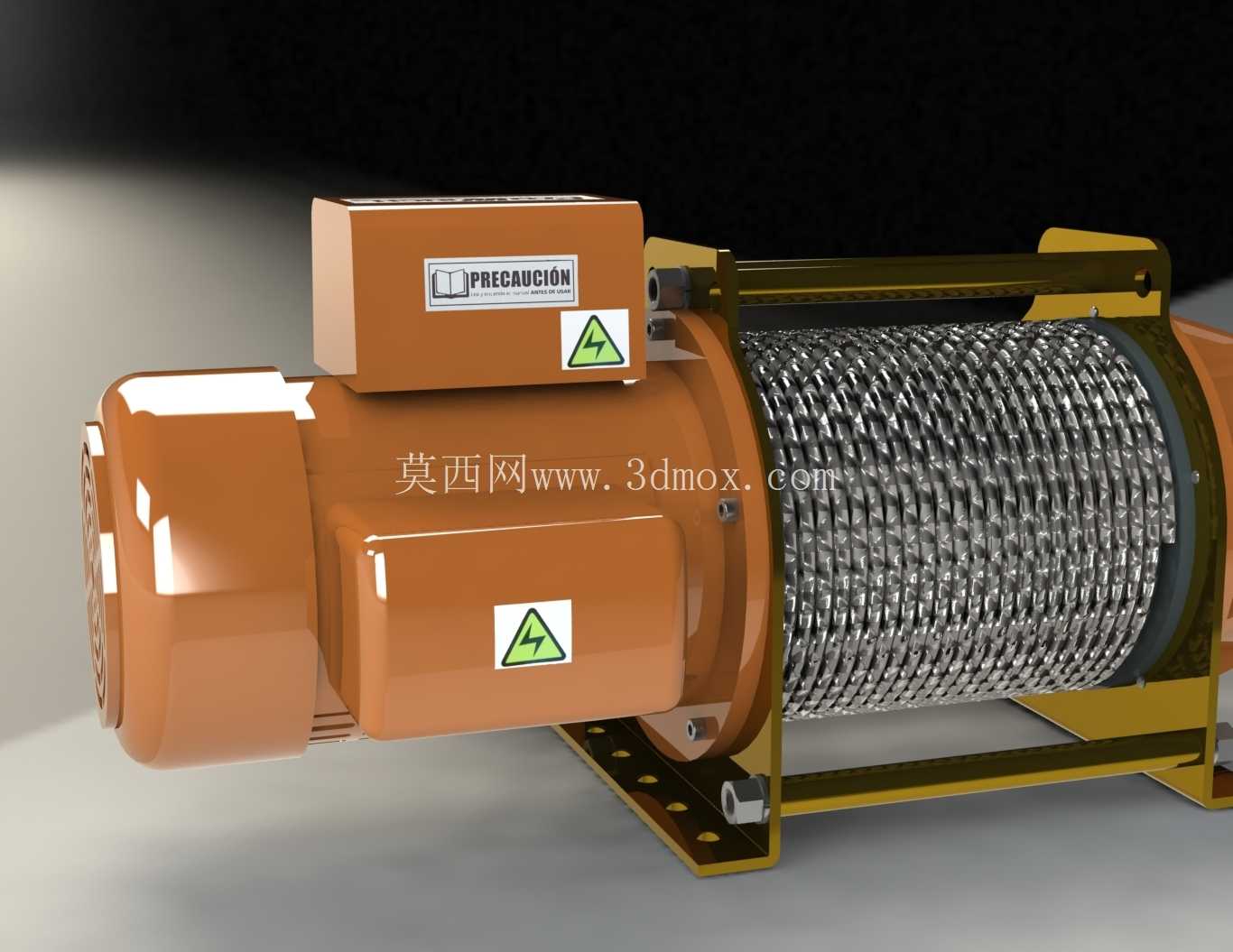

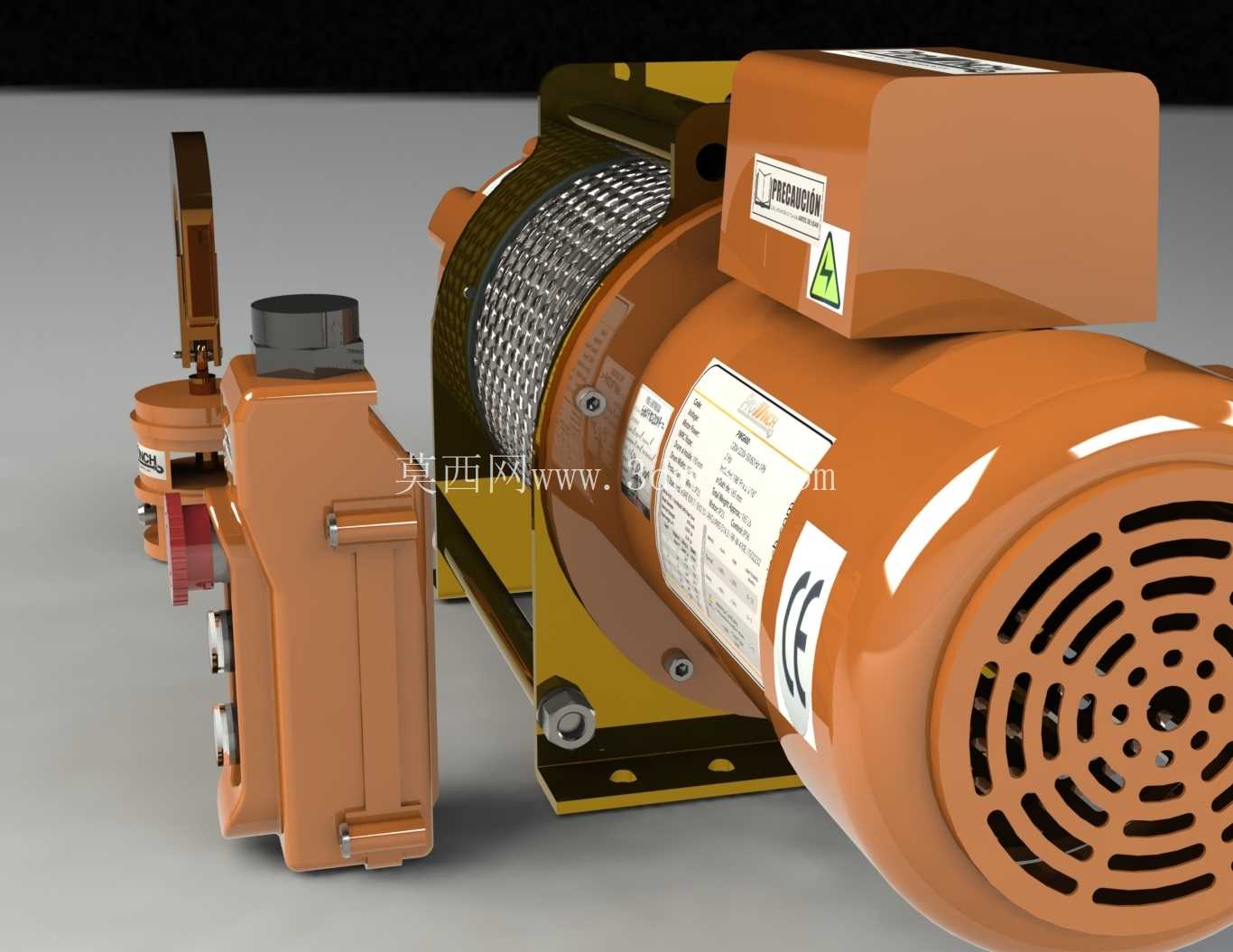

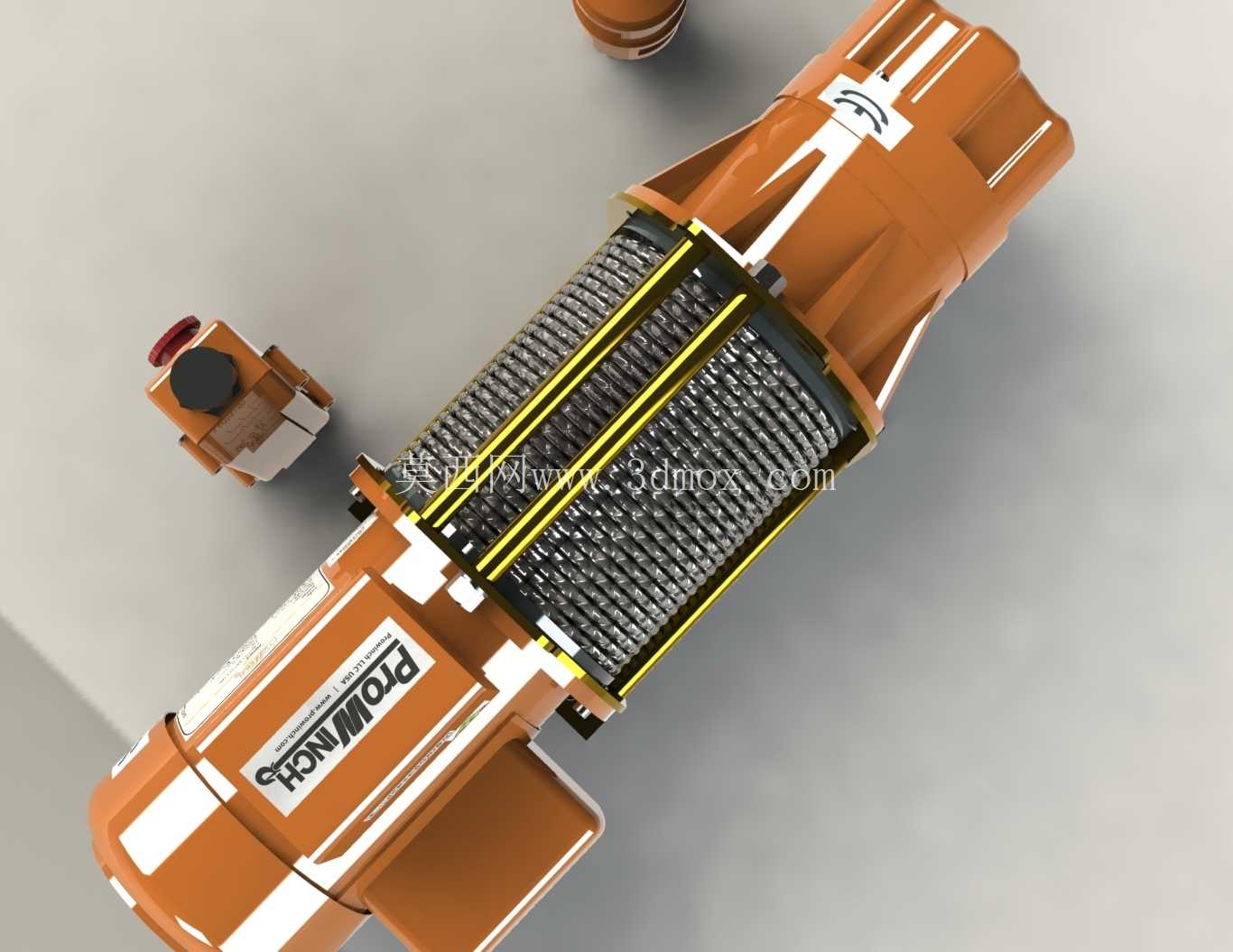

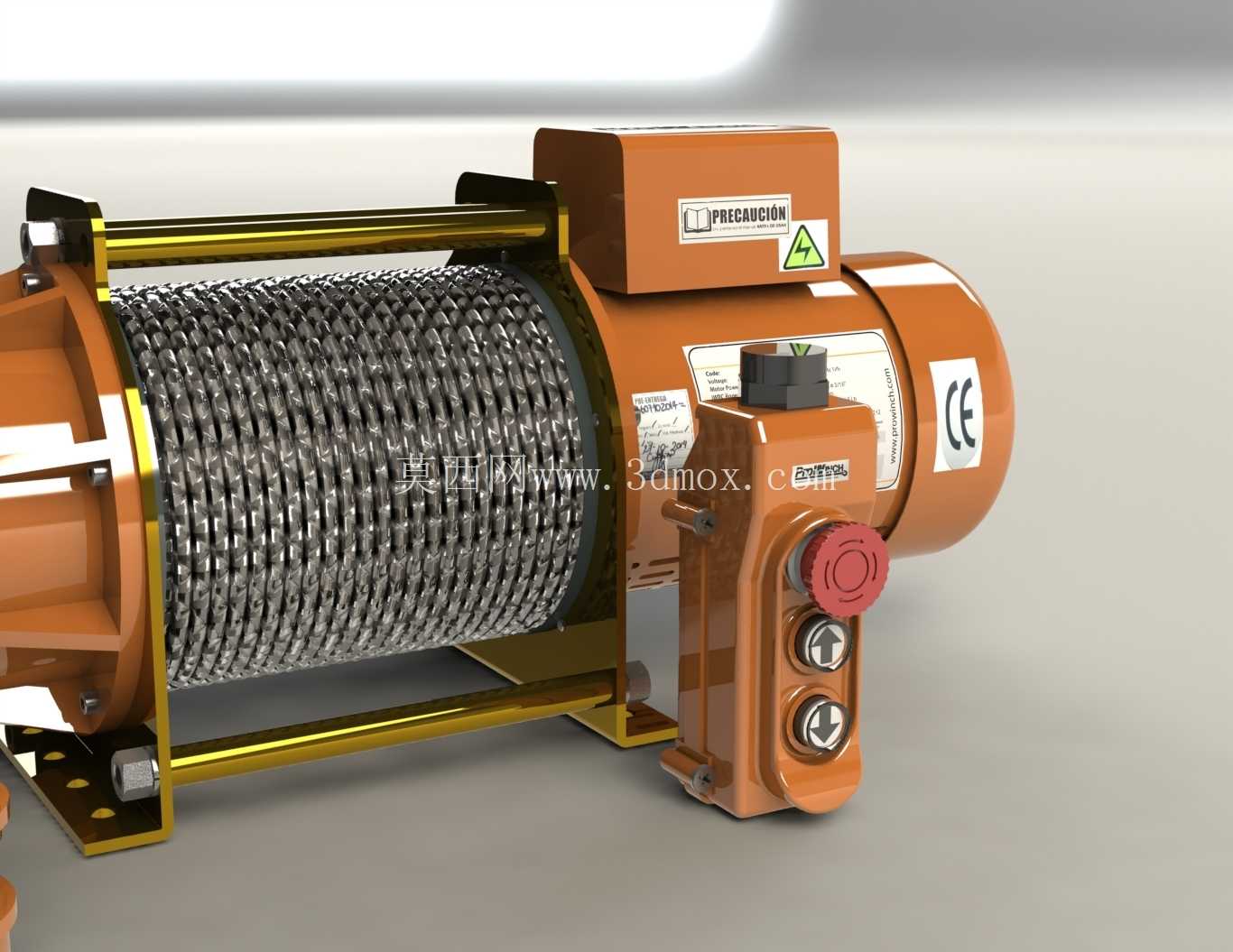

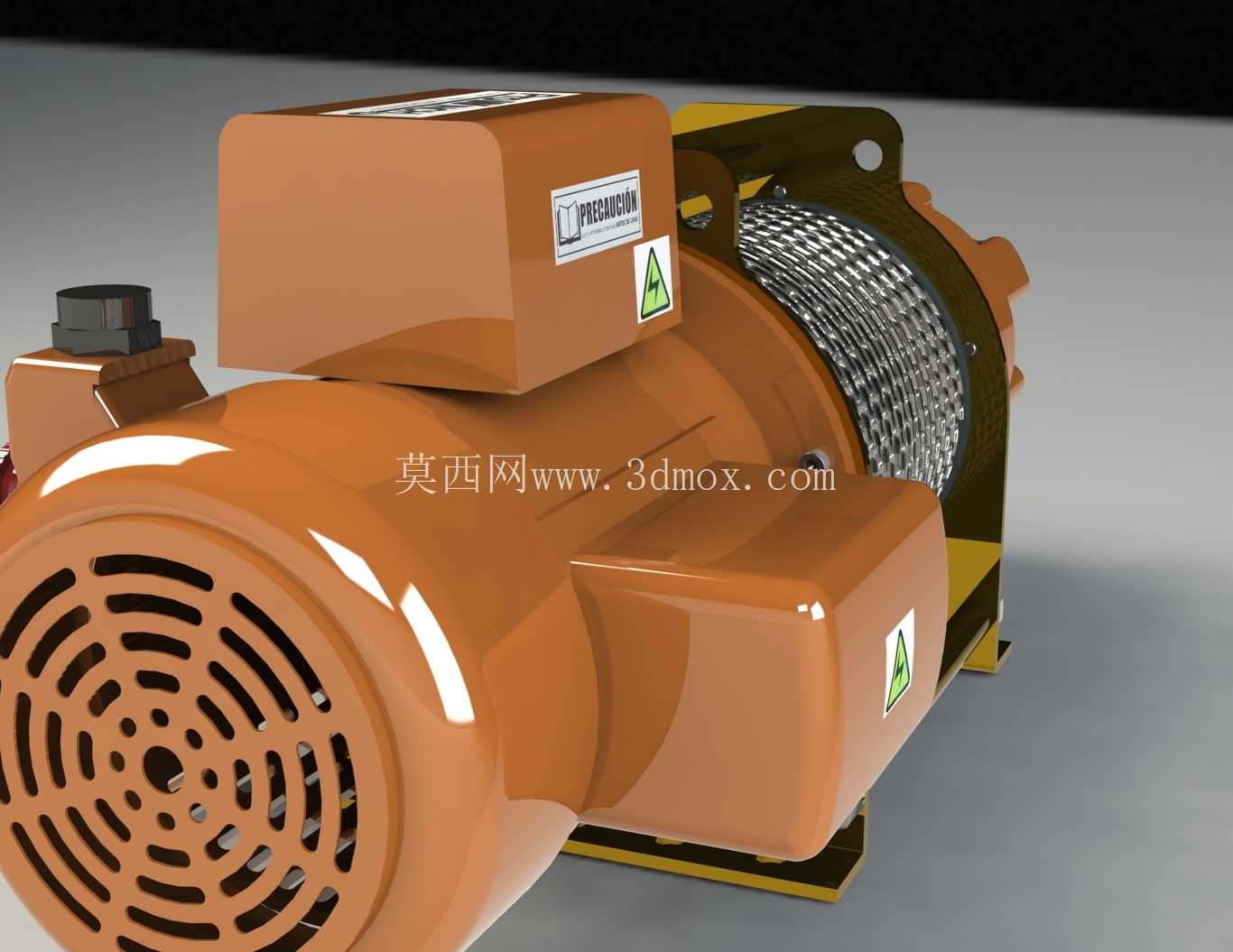

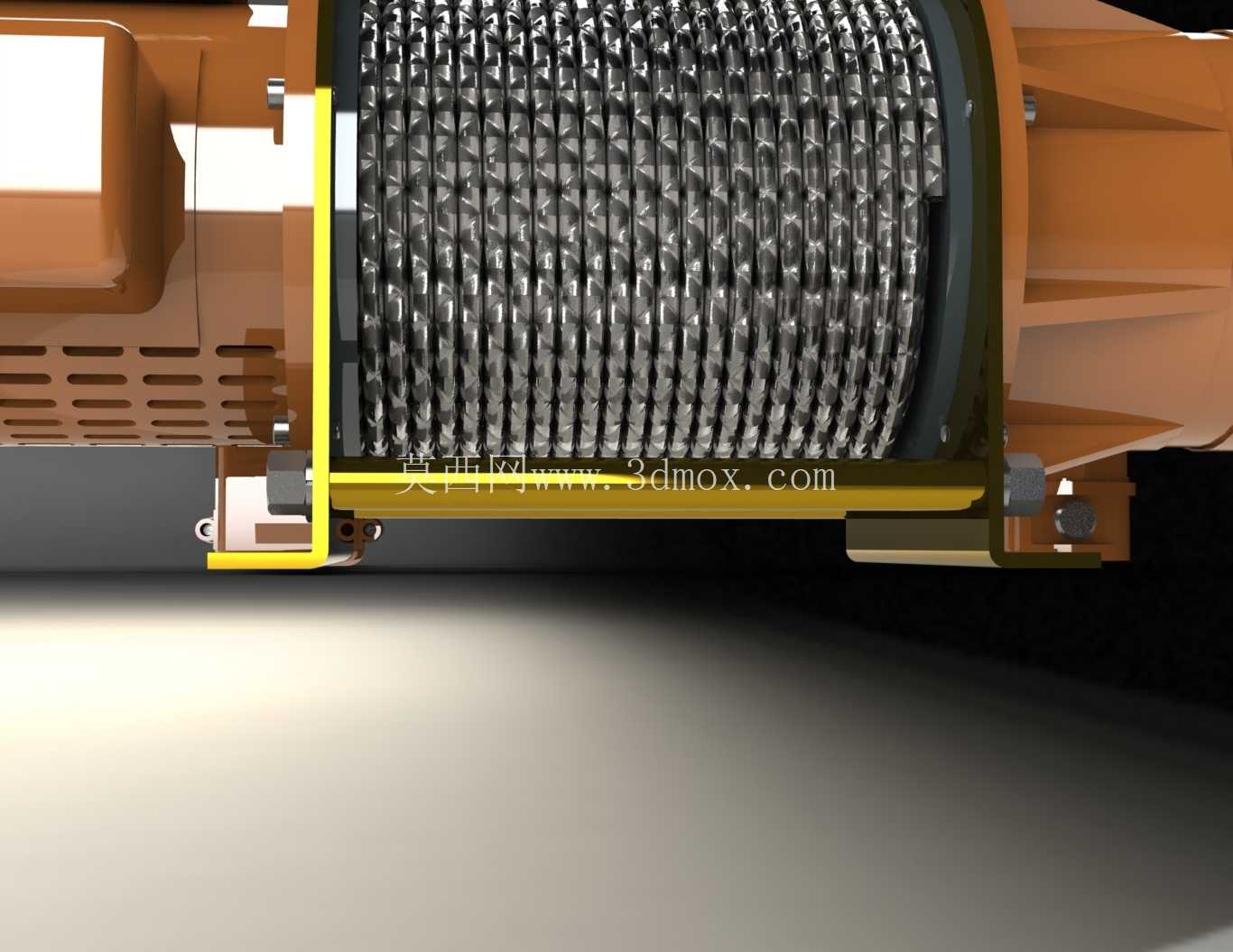

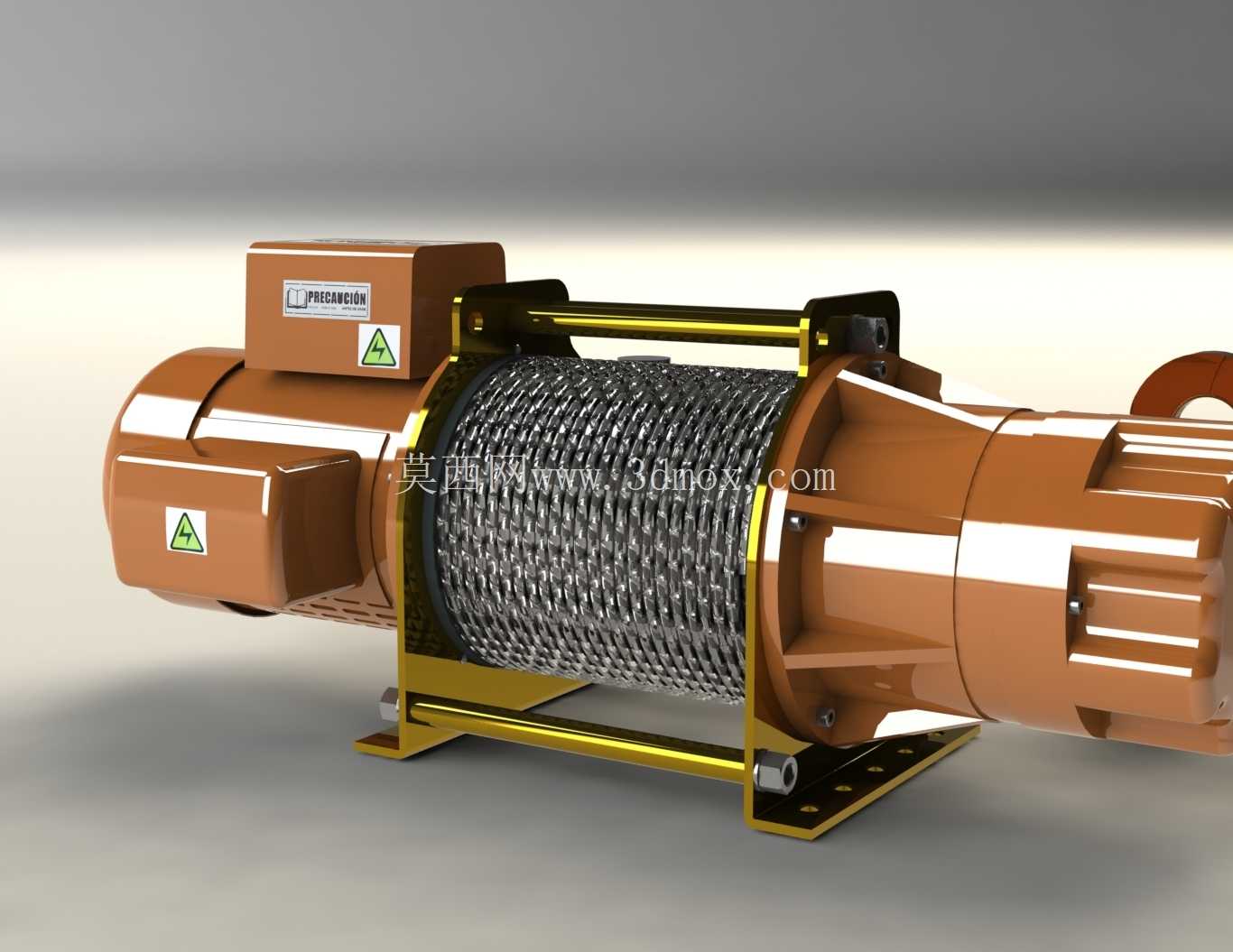

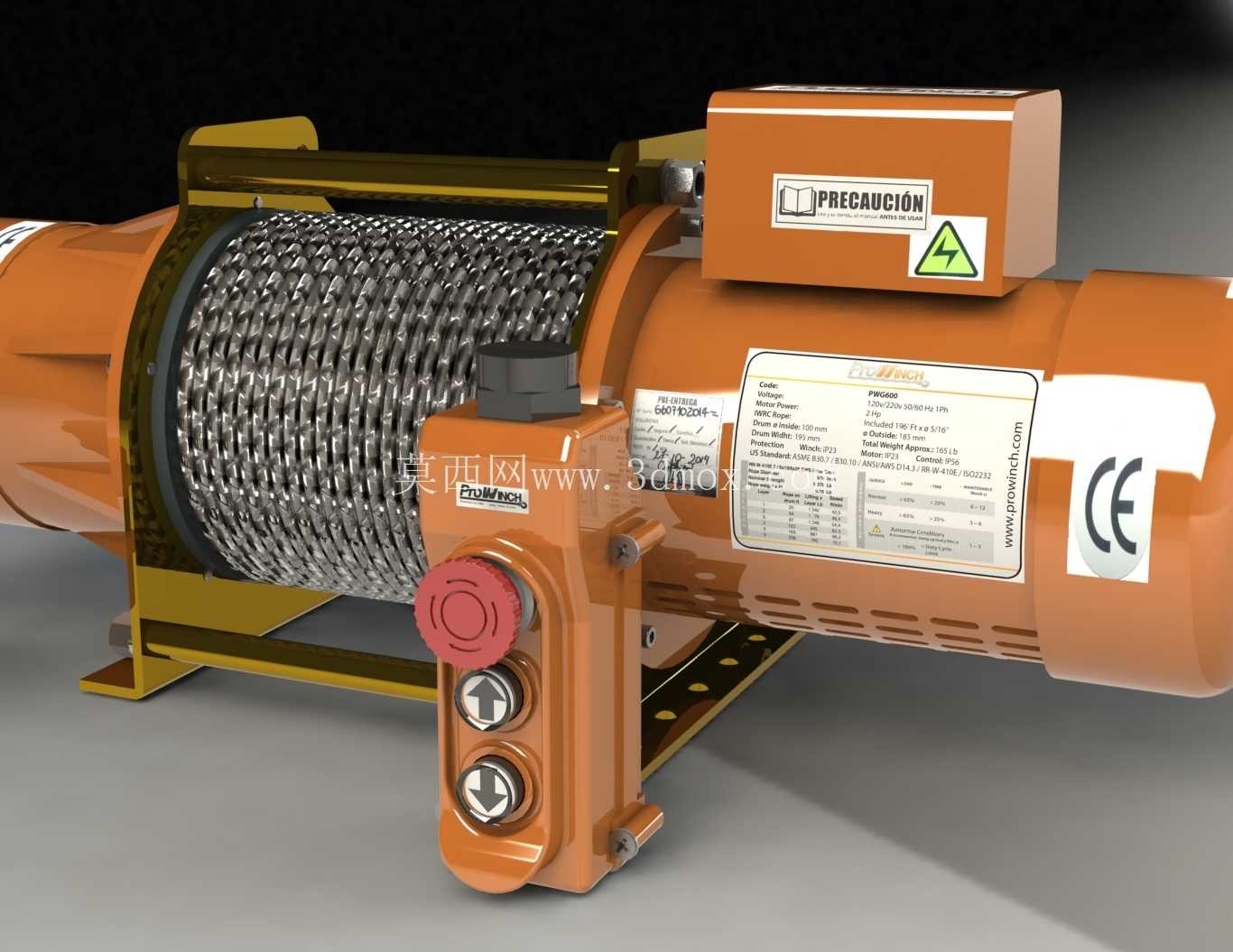

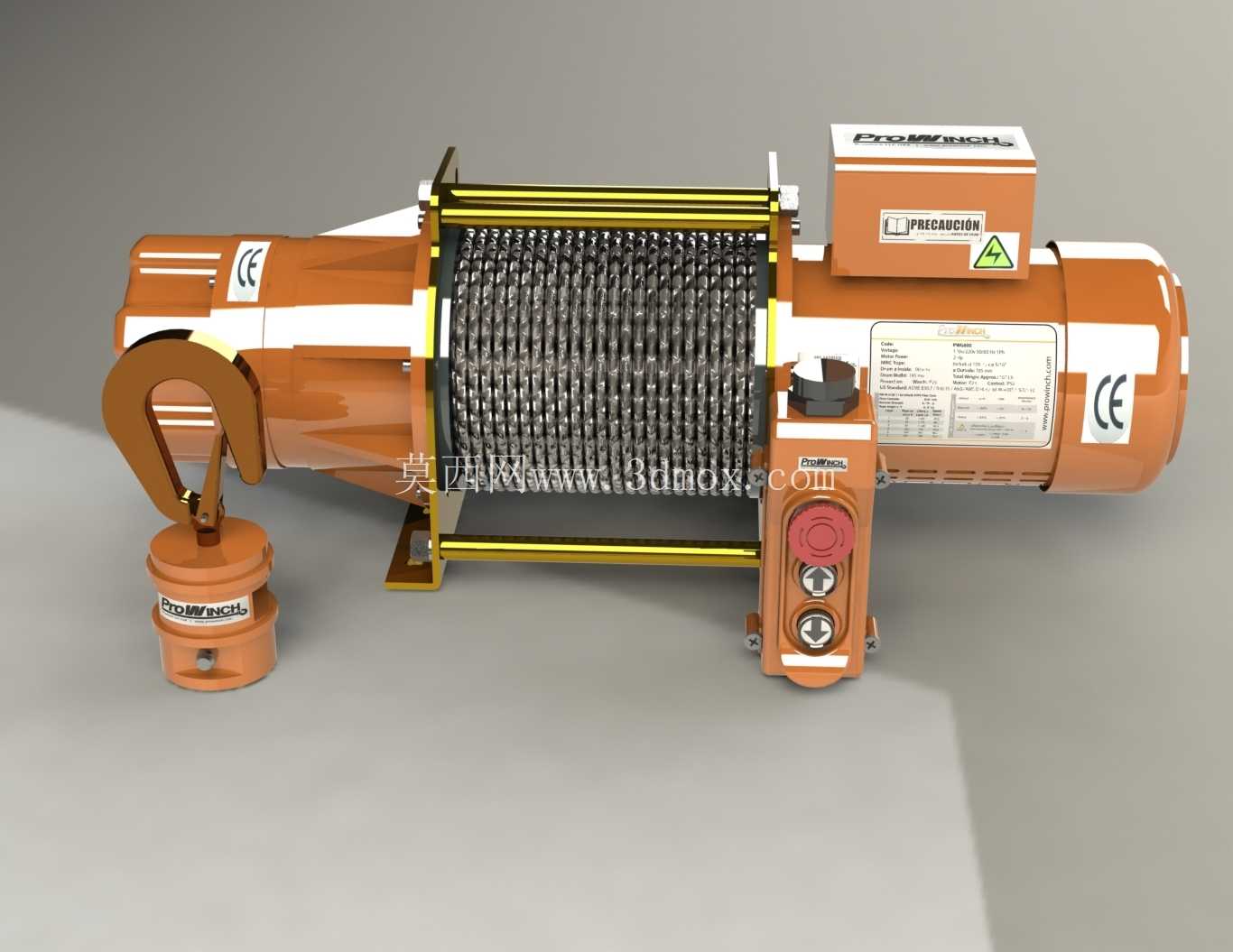

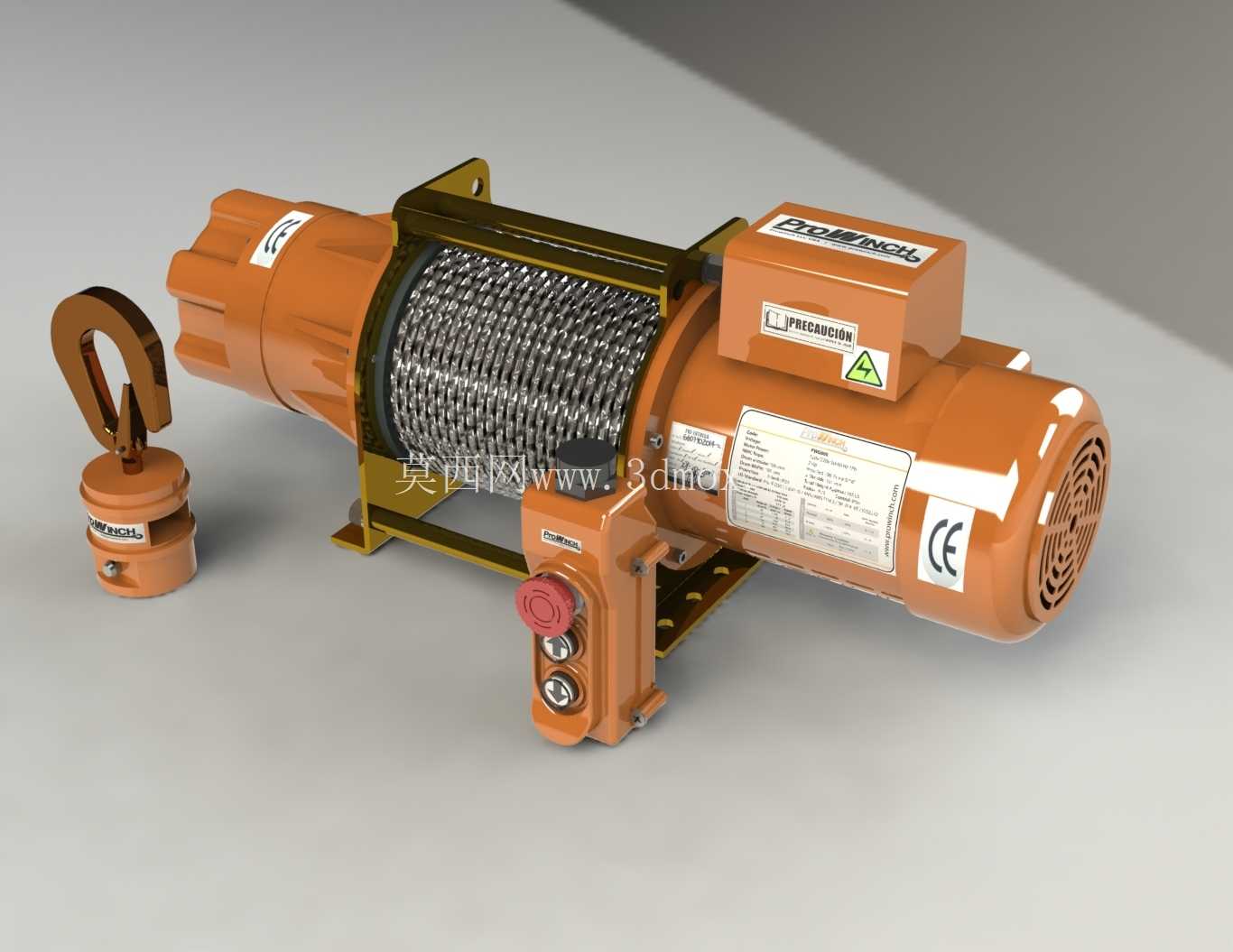

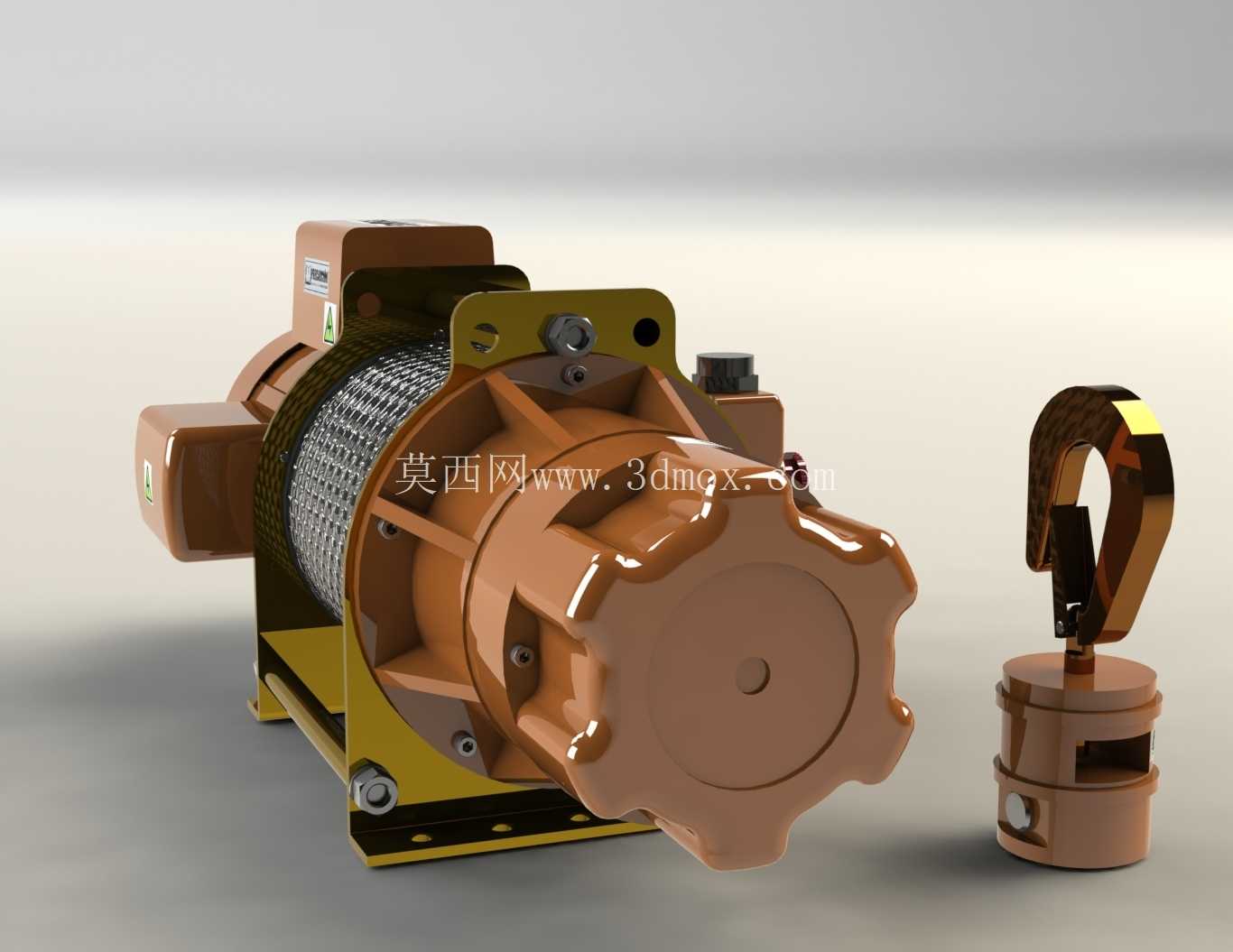

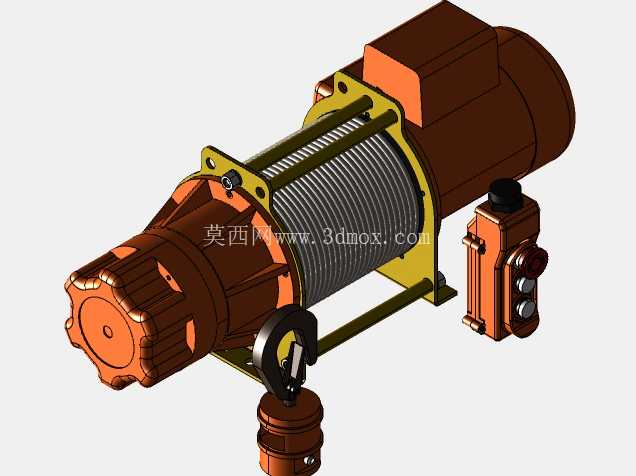

　　在实际选型适配过程中，需要注意安装面的承载强度需要满足额定牵引载荷下的受力要求，固定螺栓需要采用8.8级以上的高强度螺栓并加装防松垫片，避免长期牵引振动导致螺栓松动；钢缆的选型需要匹配卷筒的绳槽尺寸，额定破断拉力需要达到额定牵引载荷的3倍以上，确保牵引作业的安全冗余。该绞车的侧向、俯视、仰视等多向视图完整呈现了各组件的装配关系，结构建模过程中对齿轮啮合间隙、轴承安装位、密封槽尺寸都做了精准还原，可直接用于安装支架设计、配套组件选型、作业场景模拟等工作，也可作为轻型牵引设备结构设计的参考样本，帮助设计人员快速理解同轴式牵引绞车的布局逻辑、受力传递路径，缩短同类产品的开发设计周期。

　　在户外救援场景下，该绞车可固定在车辆前部的防撞梁位置，配合拖车绳、卸扣等配件完成被困车辆的拖拽救援；在小型工程作业场景下，可固定在拖车尾部，用于将轻型工程机械、农用设备拖拽至拖板上完成转运；在厂区短途移位场景下，也可固定在工位旁作为轻型起重牵引设备，完成模具、工装的短距离移位作业，适用场景覆盖了民用救援、轻型工程、厂区运维等多个领域。设备的外露部件均做了防锈防腐处理，连接螺栓采用镀锌材质，可在高湿度、多粉尘的作业环境下长期使用，降低日常维护的频次，日常使用仅需要定期在齿轮传动部位加注润滑脂、检查钢缆的磨损情况即可，维护操作简单，不需要专业的售后人员即可完成常规保养。
