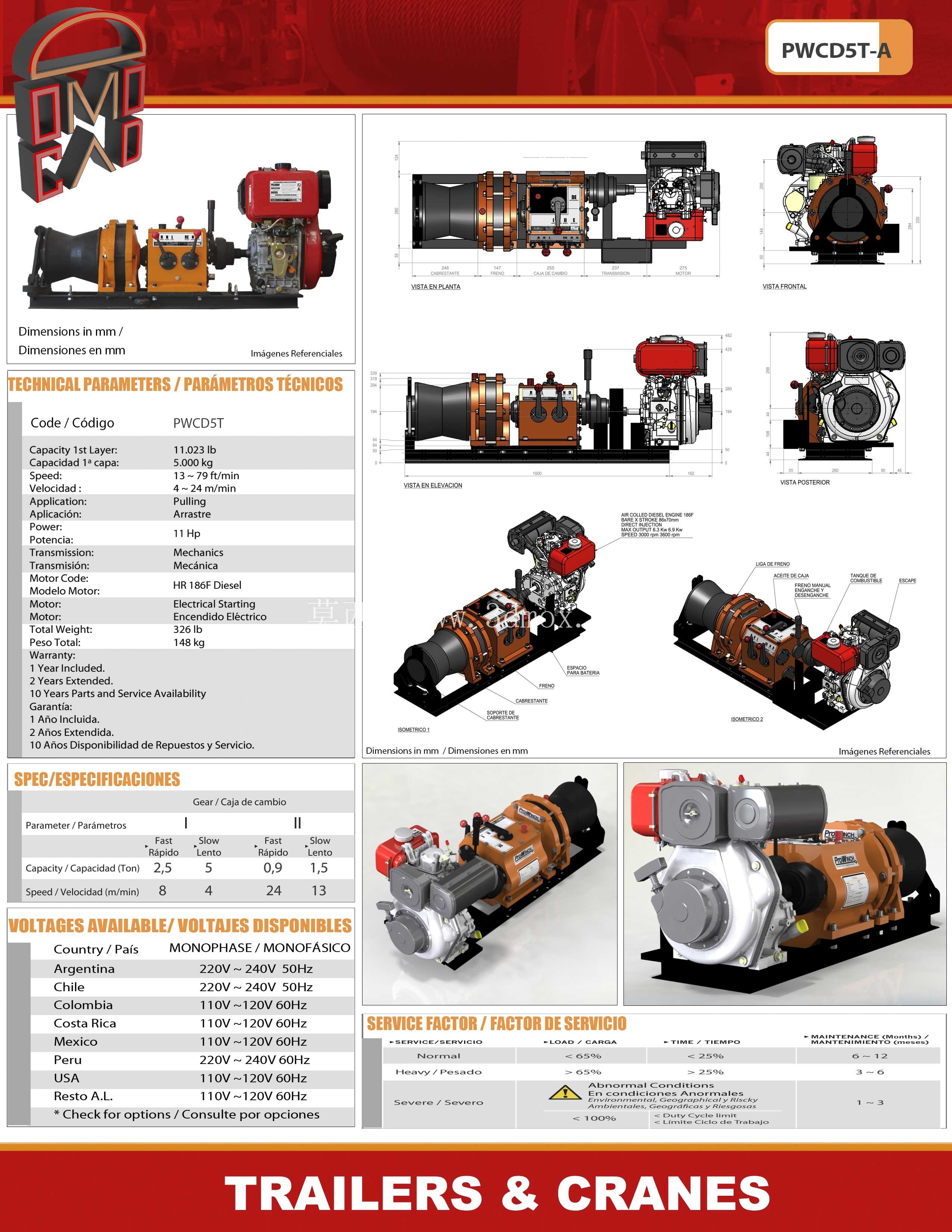

柴油动力5吨牵引绞车结构设计

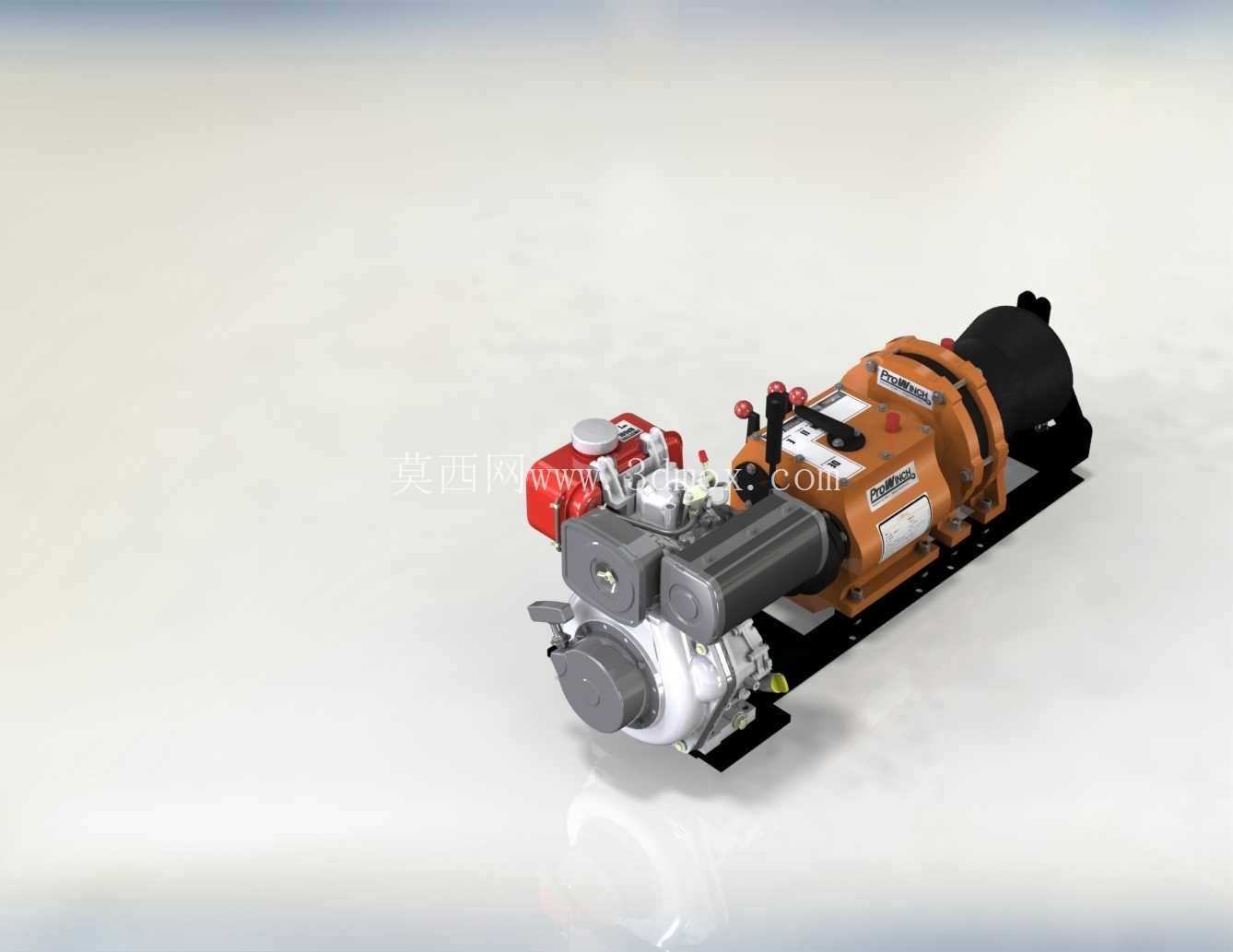

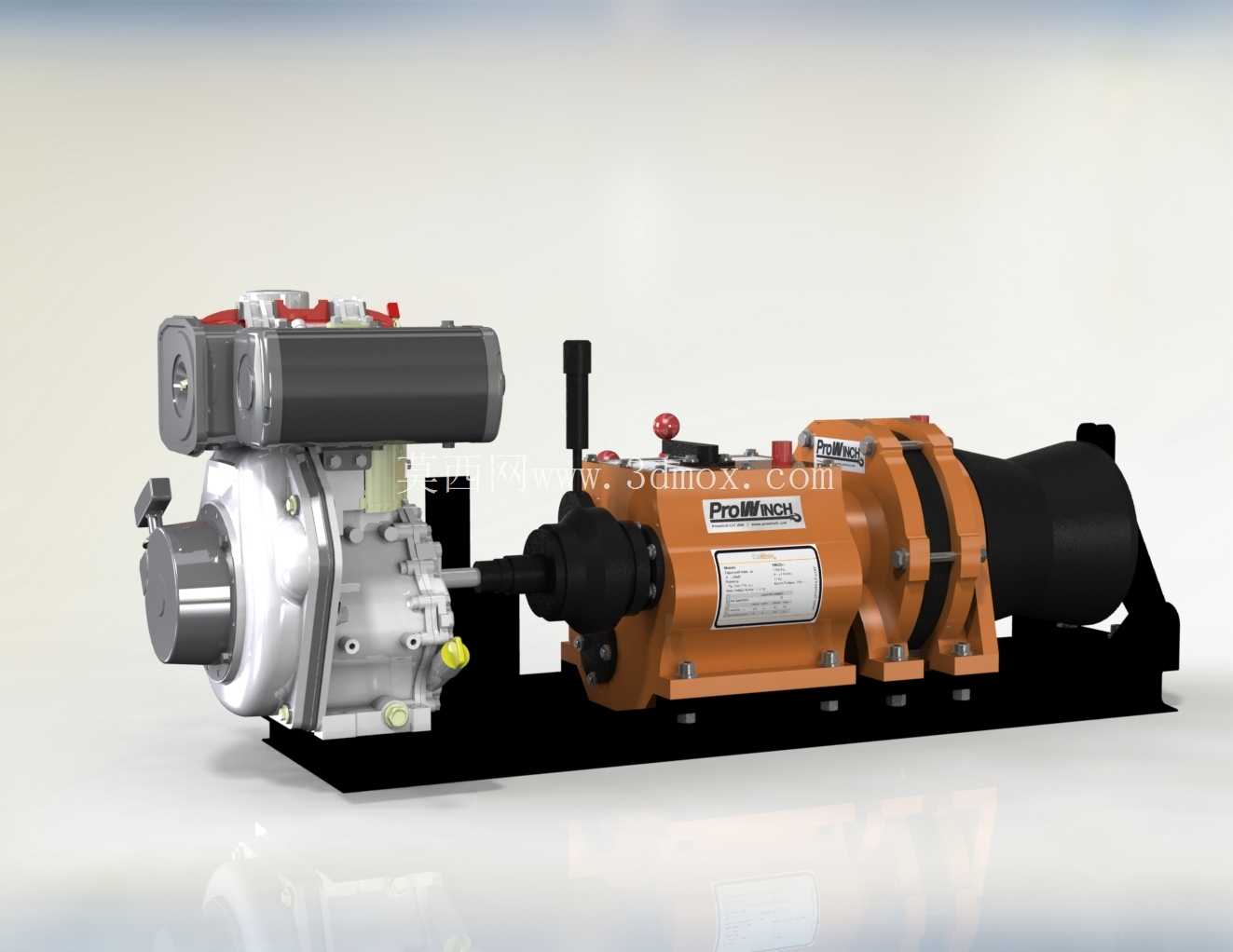

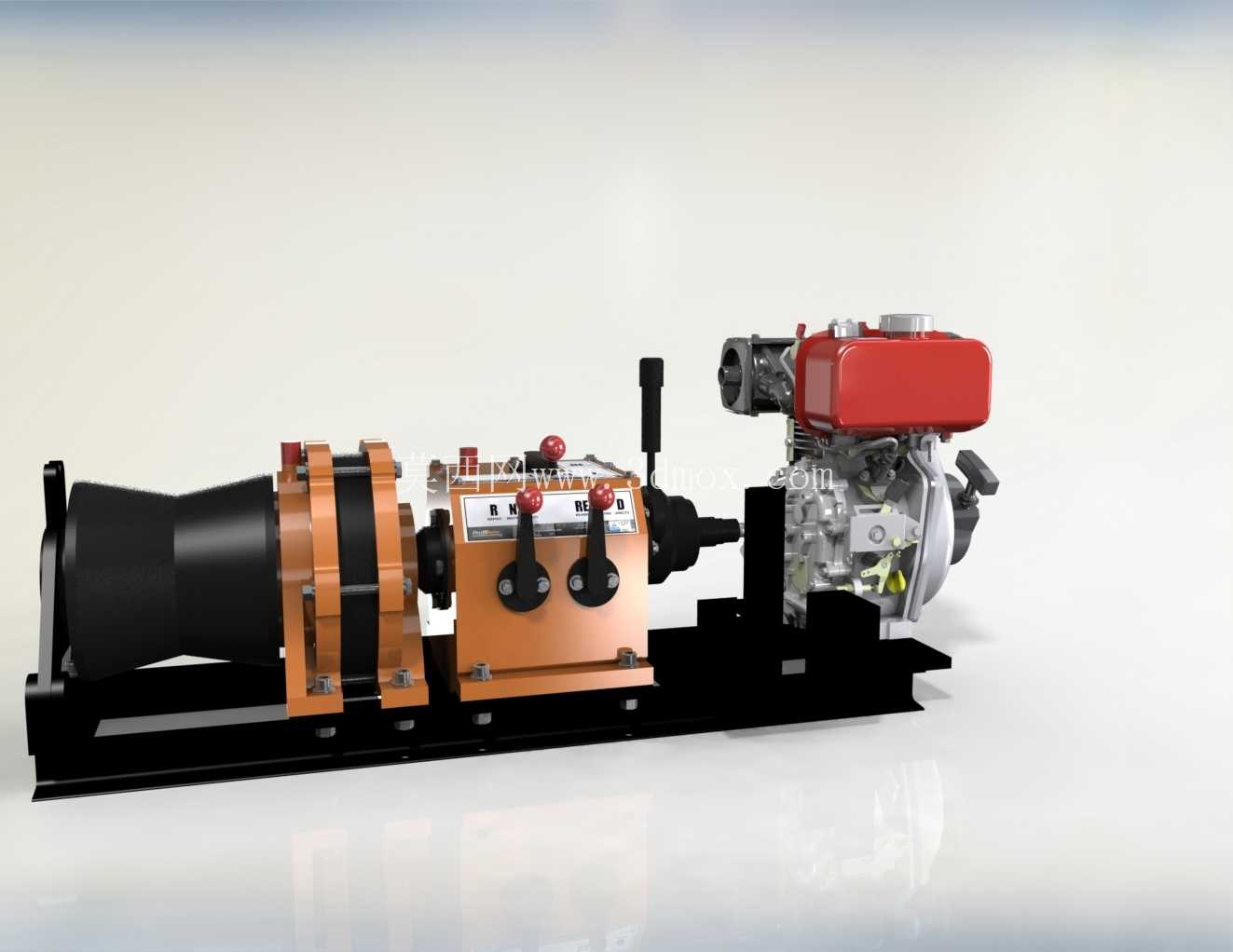

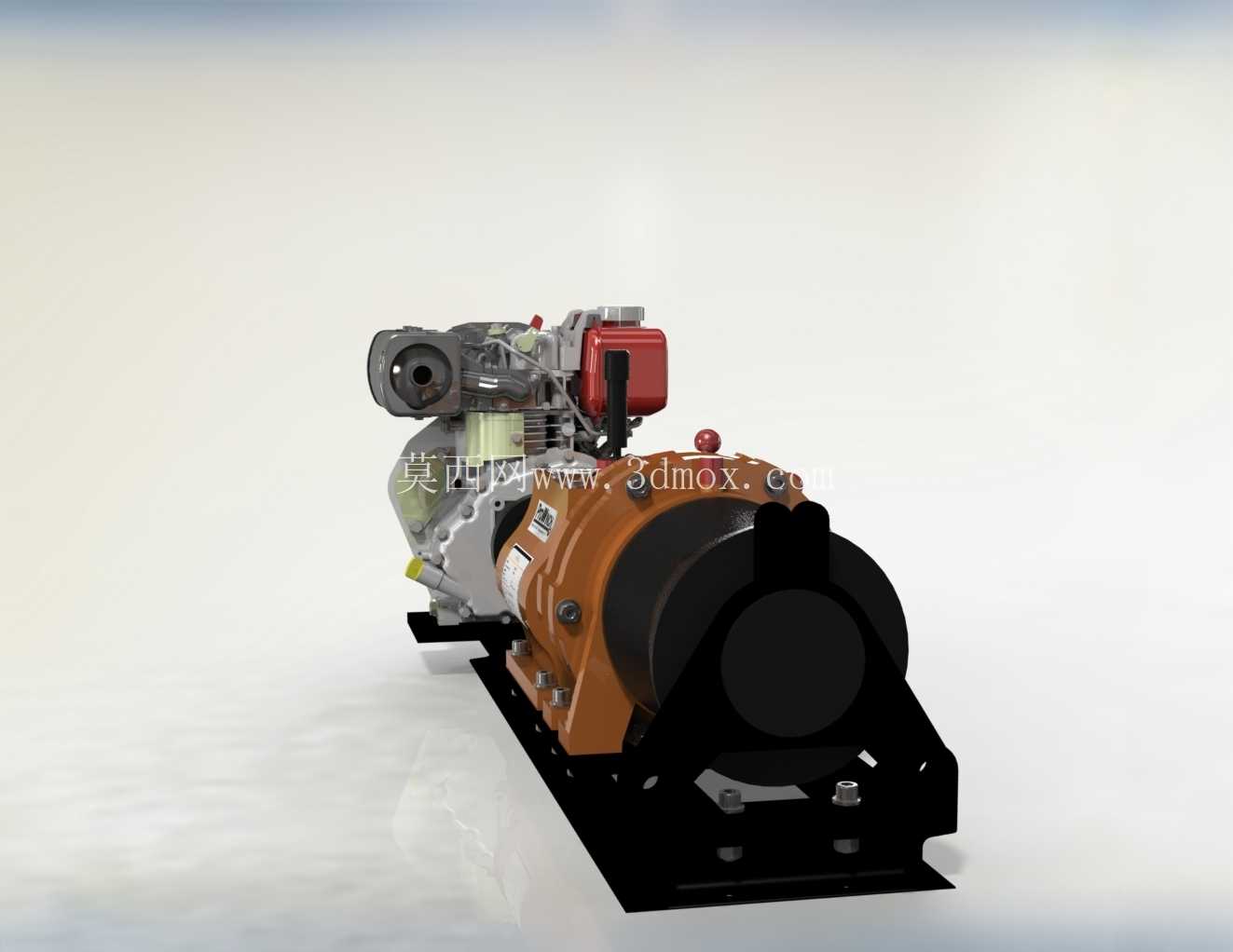

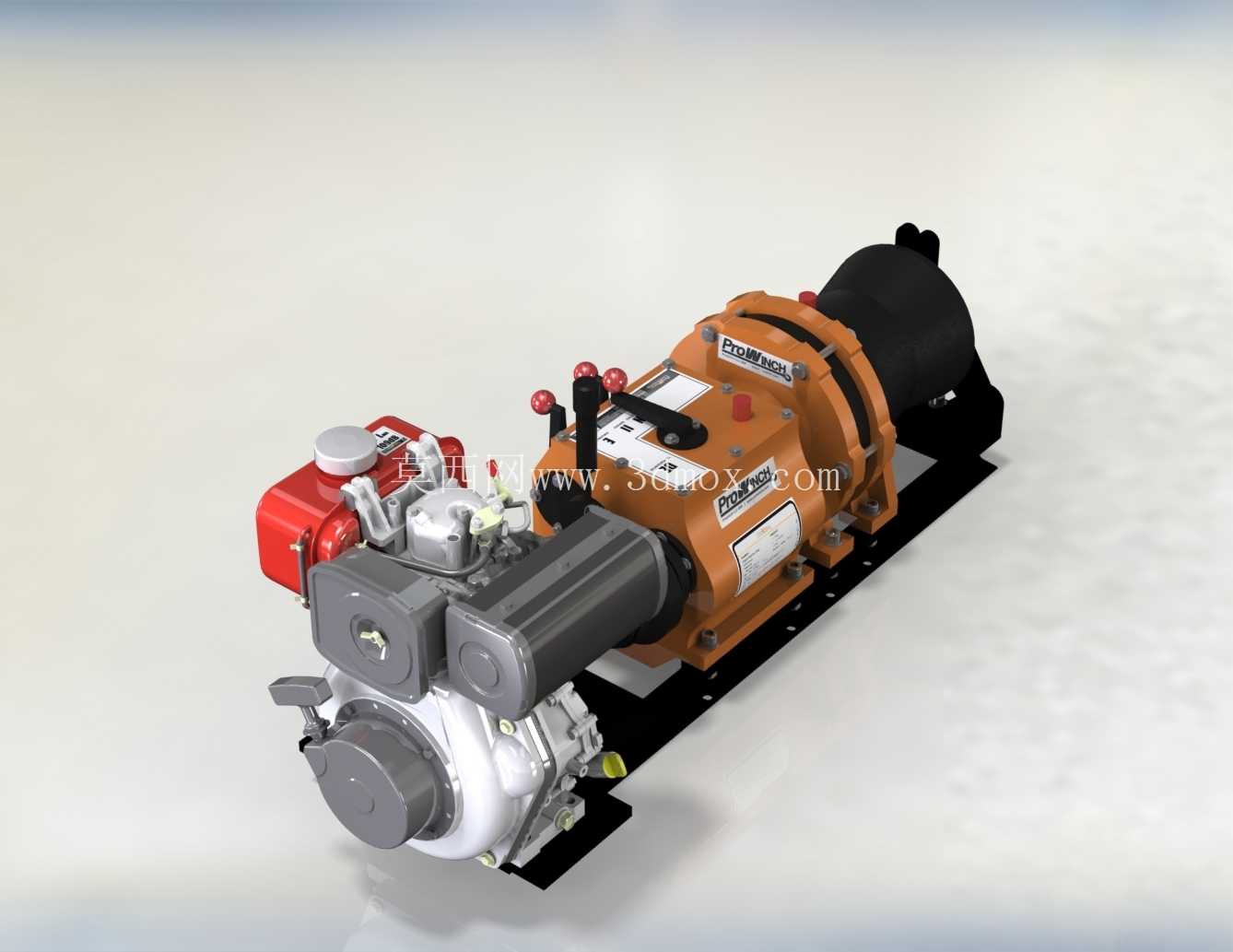

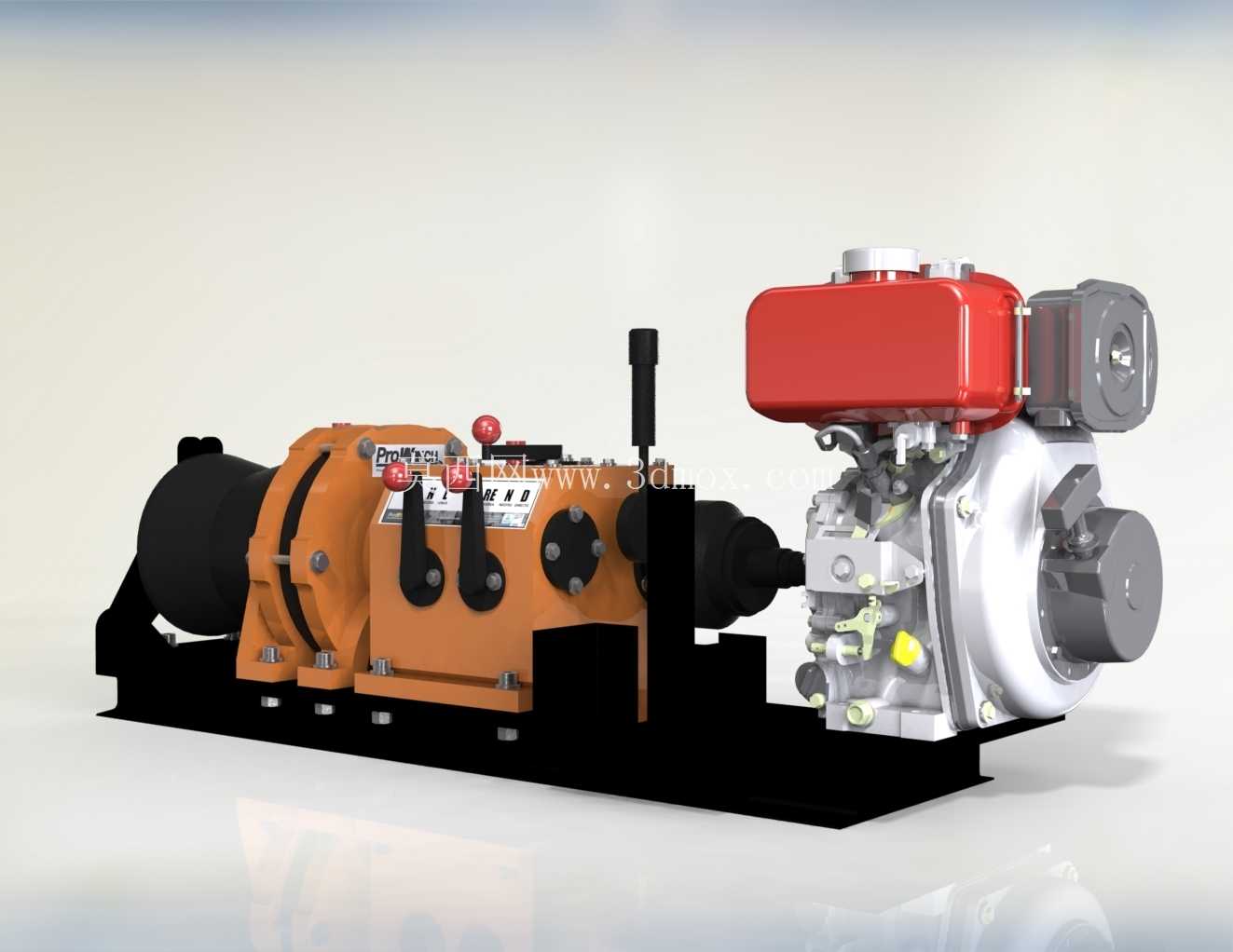

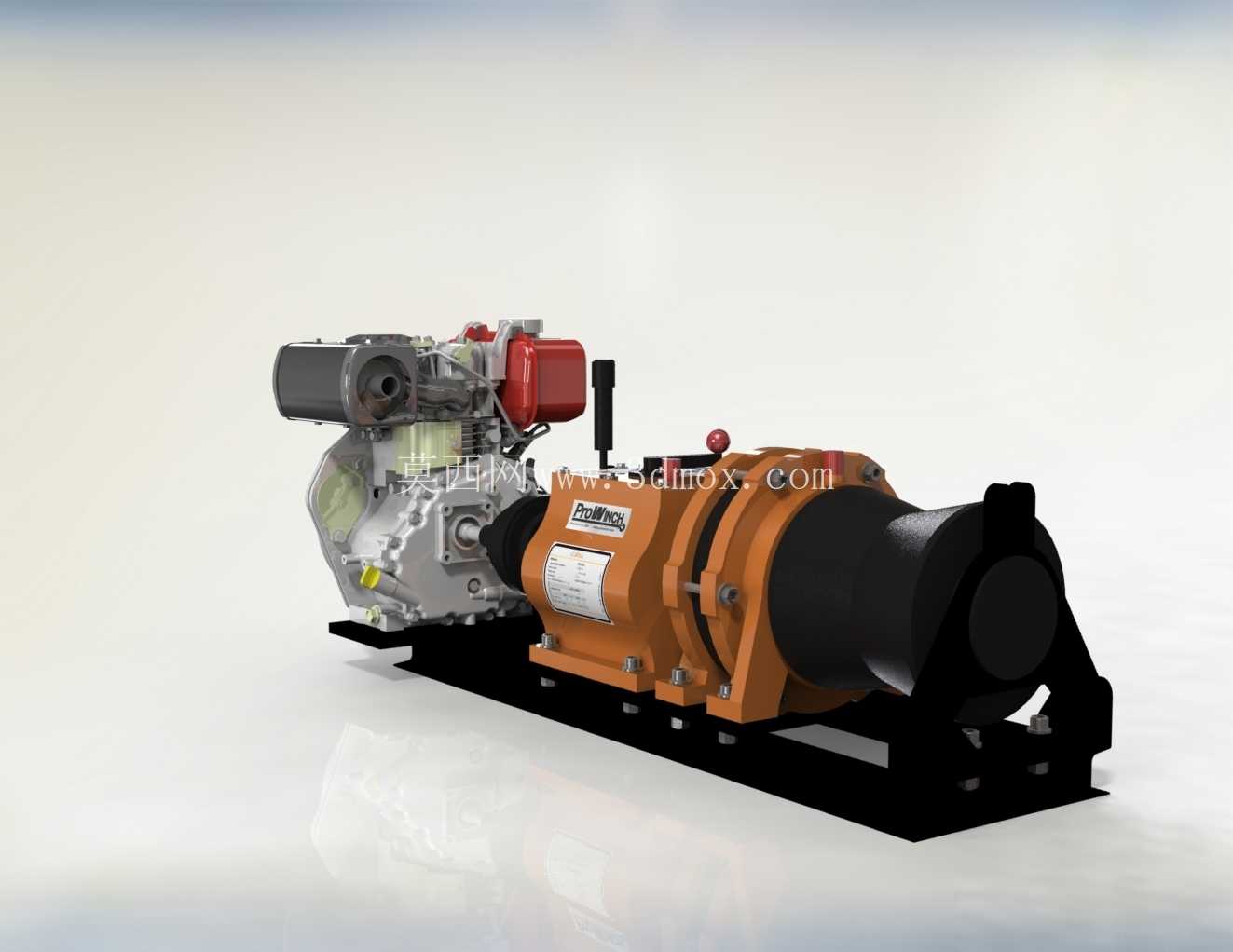

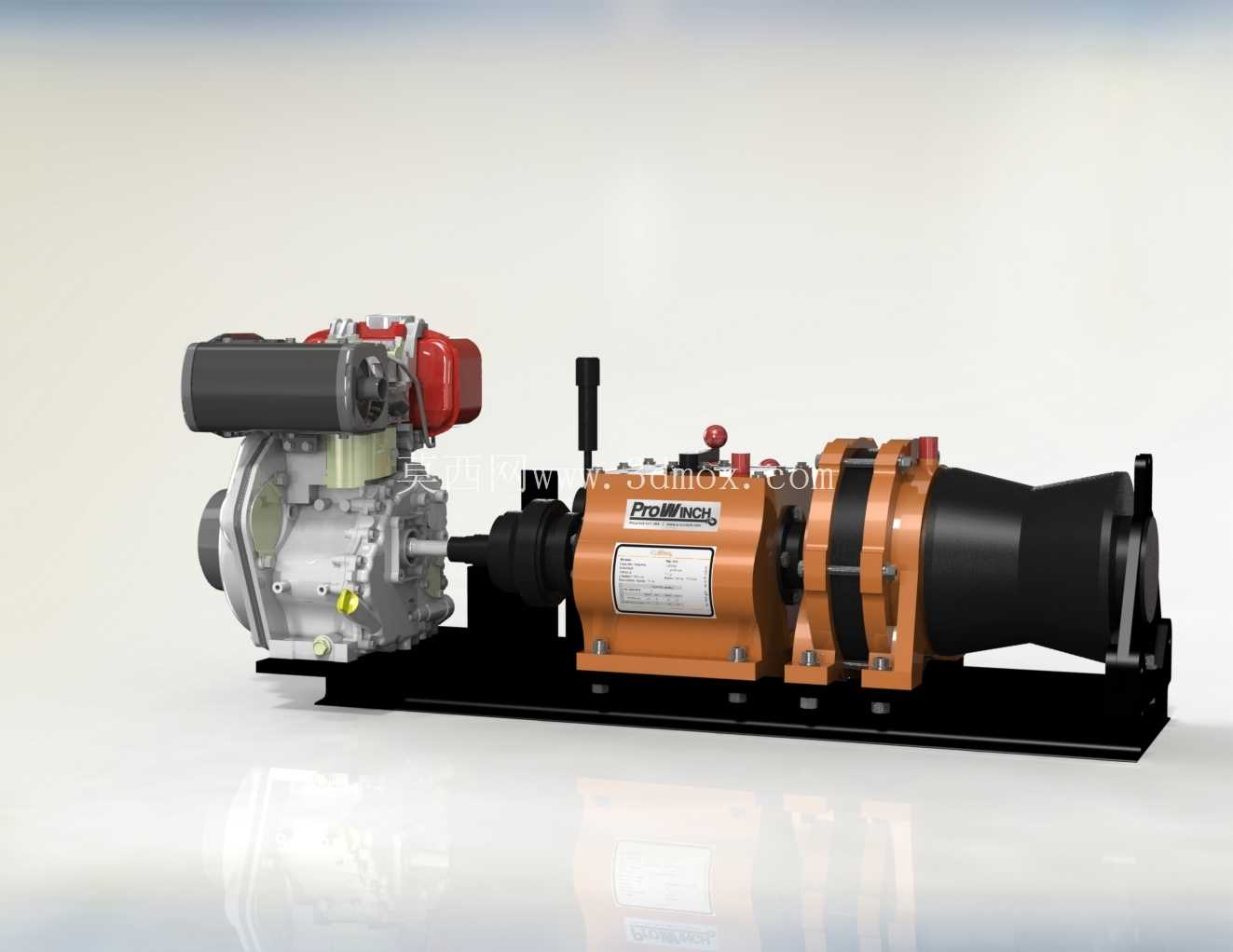

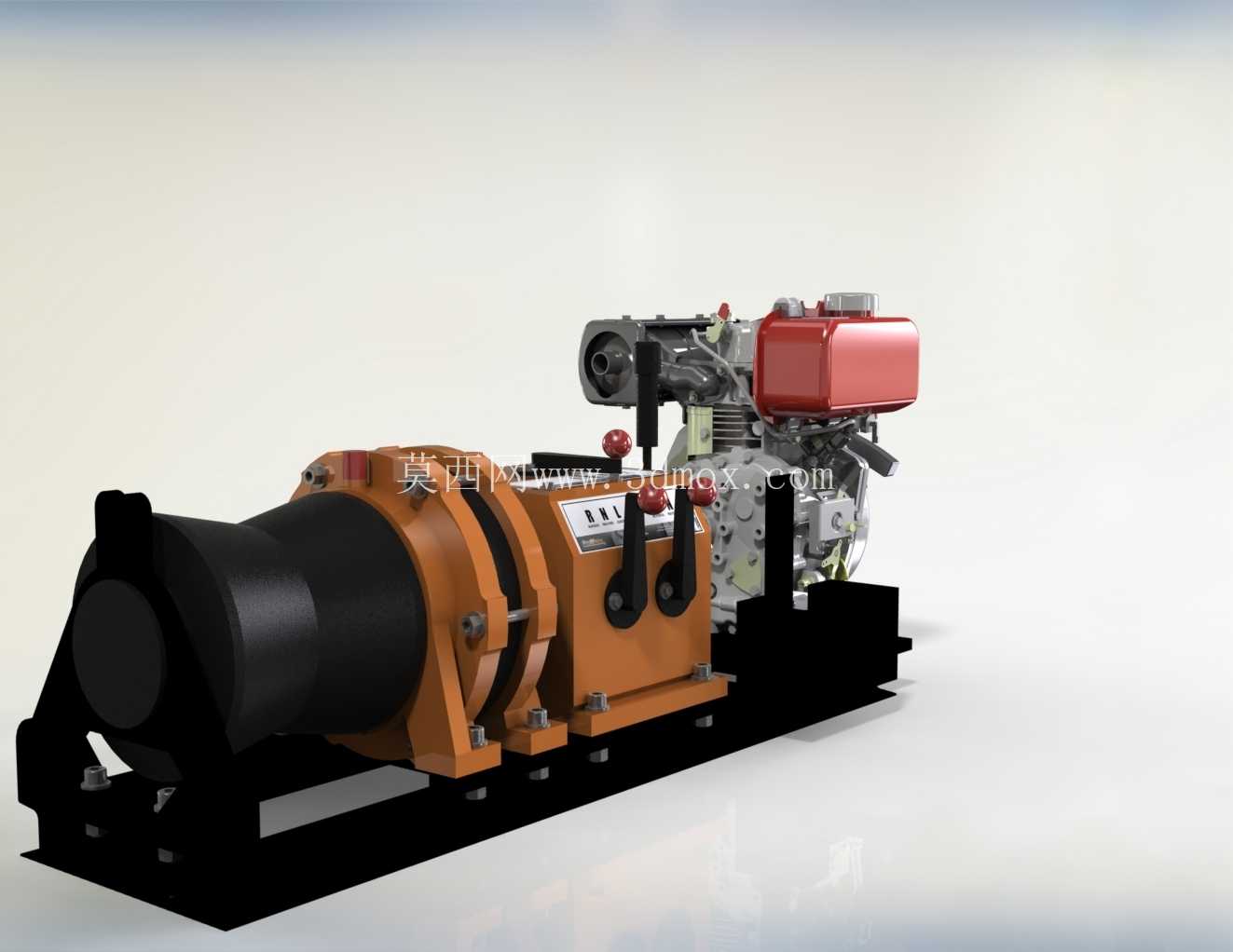

　　这款5吨级柴油动力绞车，核心适配野外无外接电源的作业场景，在山地管线铺设、林区木材转运、野外设备就位、应急抢险拖拽这类工况中，能独立完成重载牵引与起重辅助作业，不需要依赖现场供电网络，整套动力输出与传动结构集成在刚性底座上，可直接固定在拖车平板、工程设备机架或者临时作业平台上，不需要额外搭建复杂的安装基础。从结构设计逻辑来看，整套设备采用动力端-传动端-卷筒端的同轴串联布局，柴油发动机输出端直接连接减速箱体，减少了中间传动环节的功率损耗，减速机构将发动机高转速低扭矩的输出特性，转换为卷筒端低转速大扭矩的牵引动力，额定牵引载荷达到5吨，能满足常规中型重载的拖拽需求。

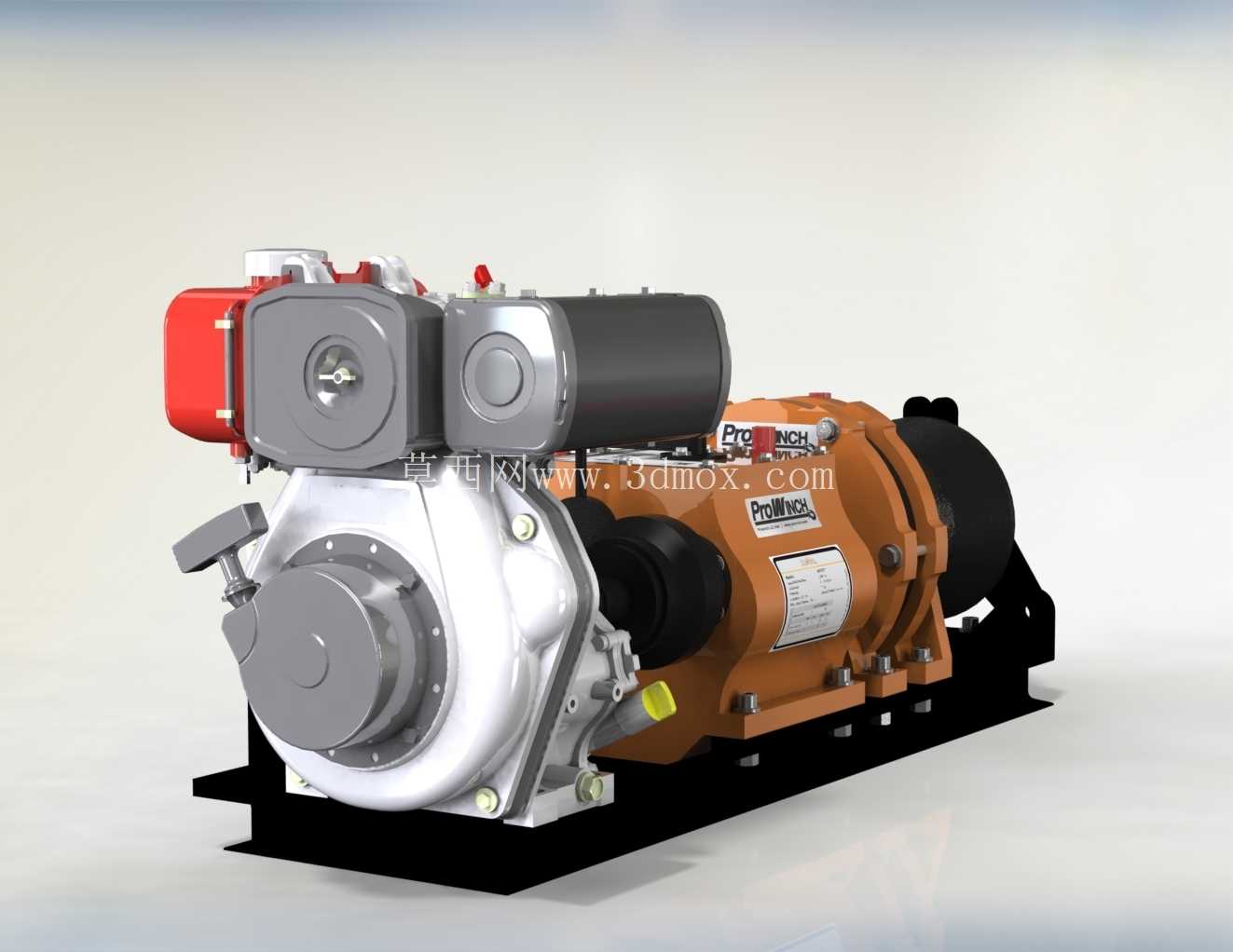

　　发动机部分选用单缸卧式柴油机，自带燃油箱与散热结构，连续作业时长可覆盖单班次野外作业需求，启动方式兼顾手拉启动与电启动配置，适配低温、低电量等复杂野外启动环境。卷筒部分采用多层缠绕结构设计，绳槽经过圆弧过渡处理，能减少钢丝绳在收放过程中的挤压磨损，卷筒侧边设置挡绳板，避免钢丝绳在大载荷牵引时出现跳绳、乱绳的故障，绞盘端部设置棘轮锁止机构，当牵引作业到达指定位置后，可通过锁止机构固定卷筒位置，防止载荷回溜，保障作业过程的安全性。底座部分采用型钢焊接框架结构，所有连接位置都做了加强筋处理，能承受牵引作业时的反向冲击力，底座上预留的安装孔位按照通用拖车安装标准设计，可直接与不同规格的拖车底盘、设备机架进行螺栓固定，不需要现场二次打孔修改。

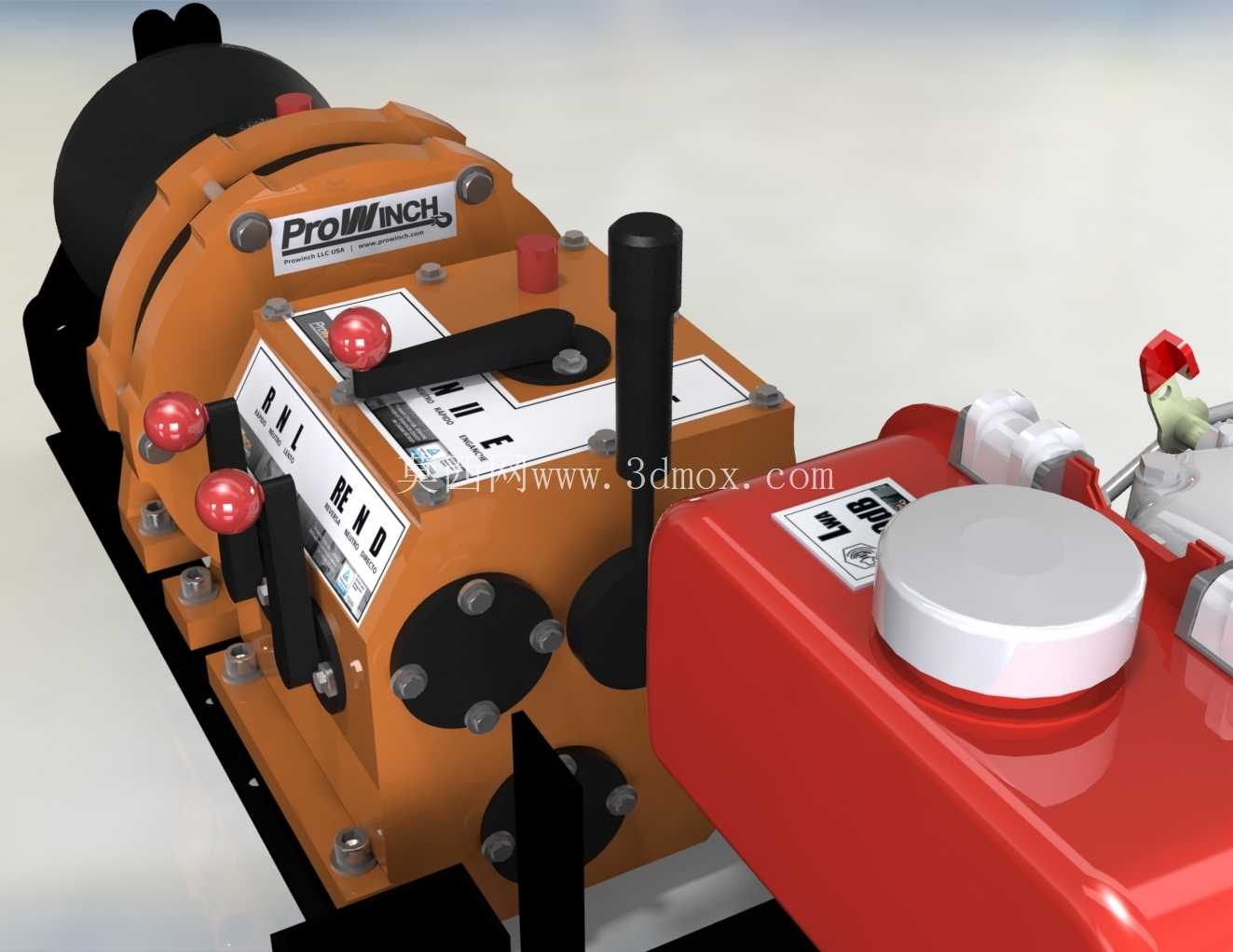

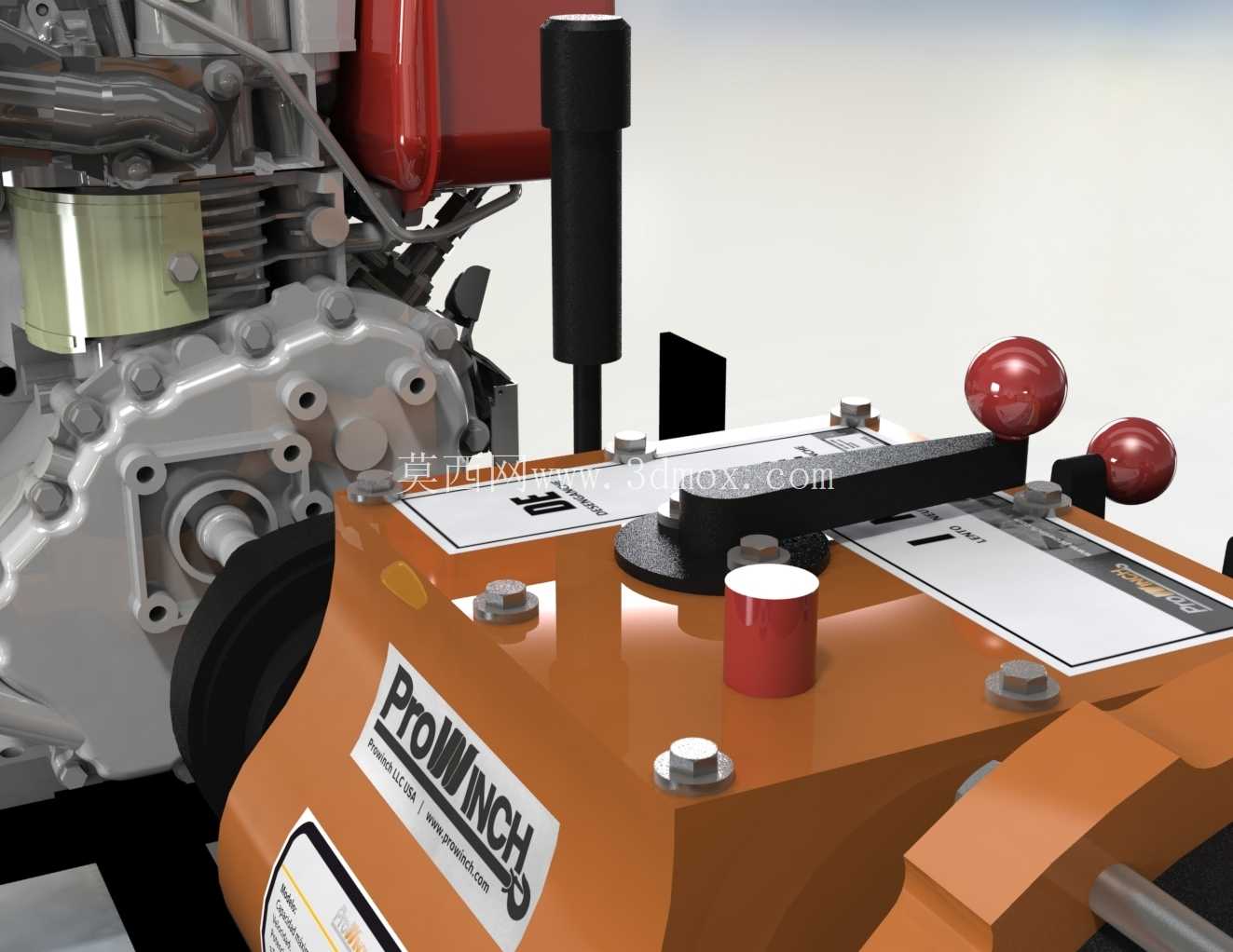

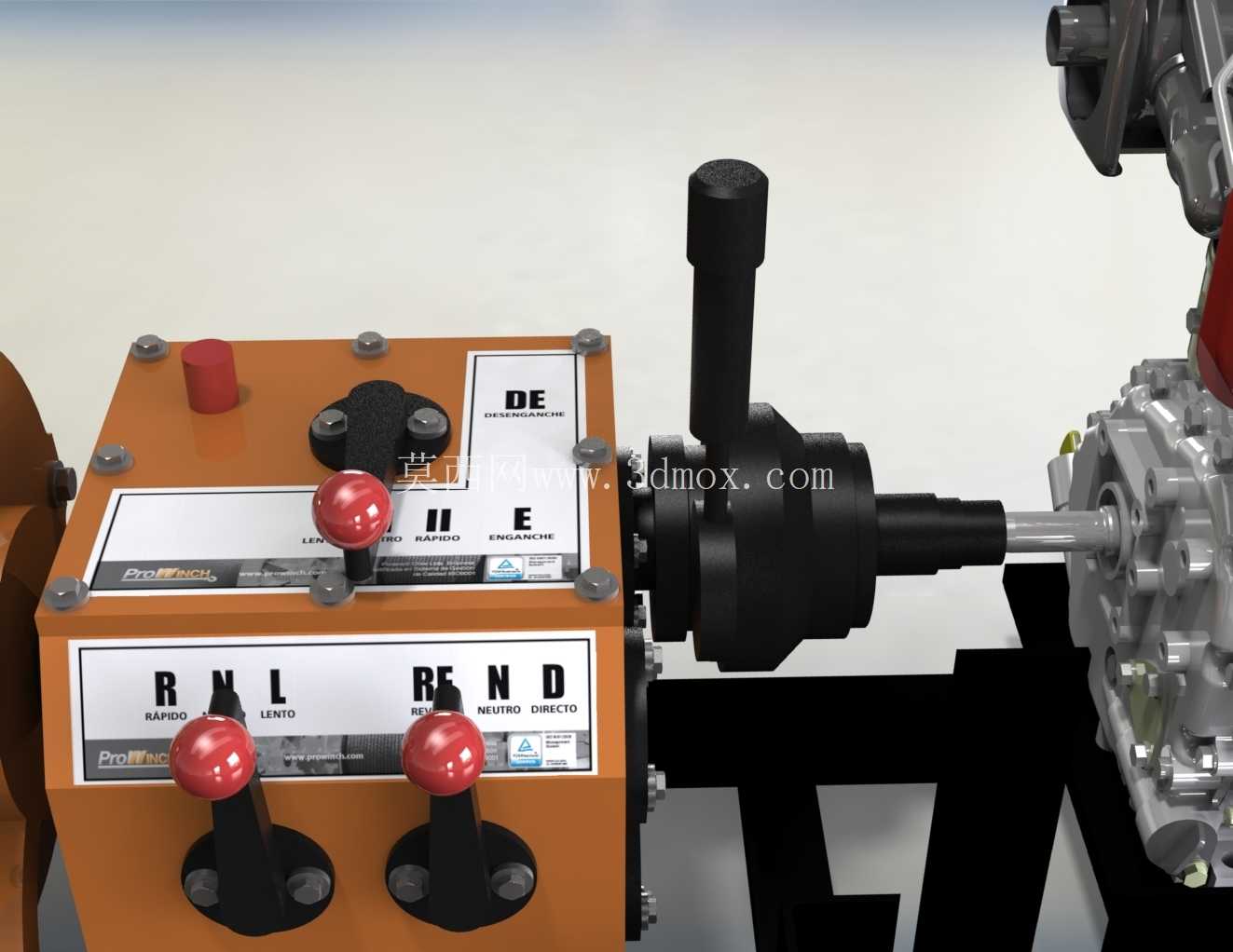

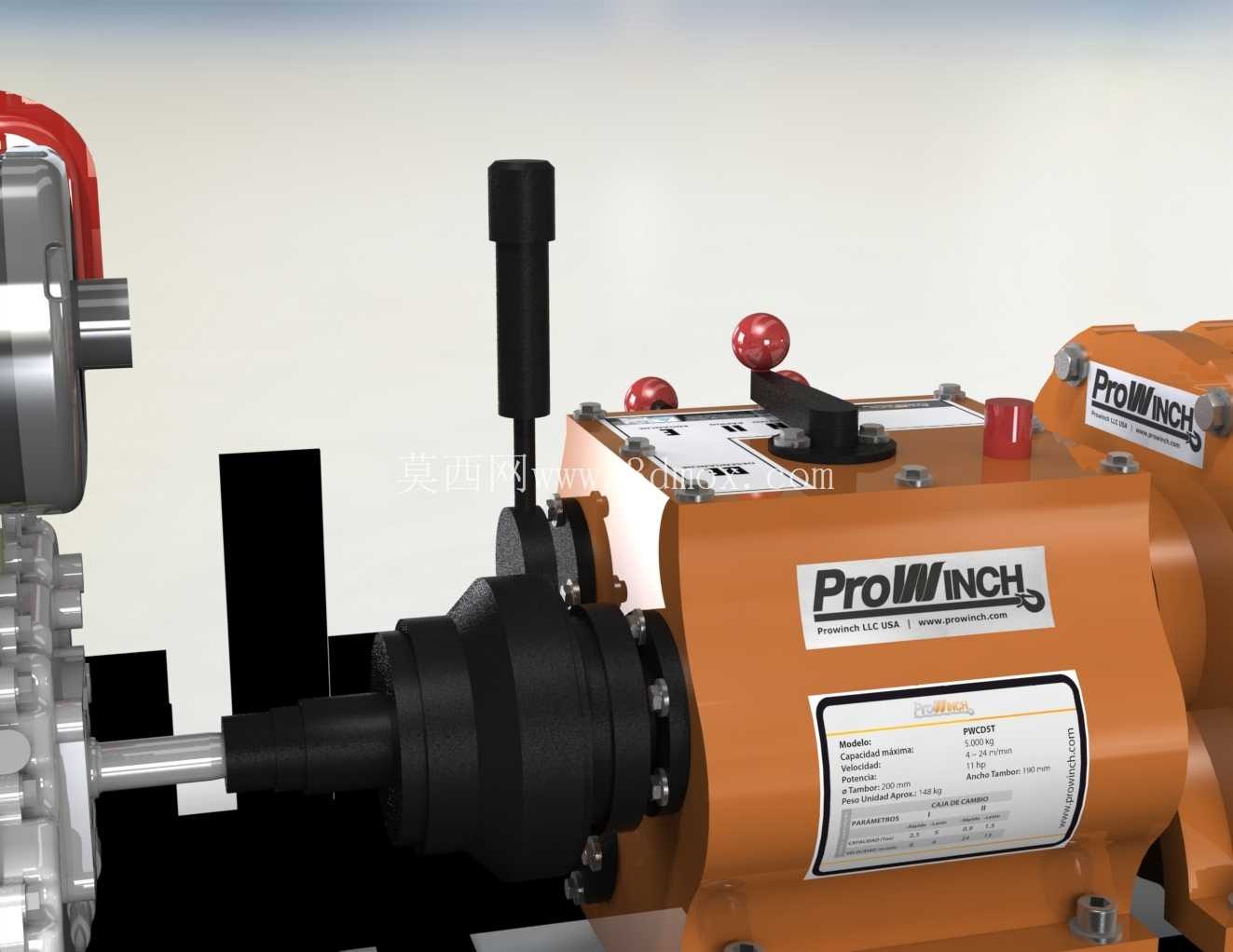

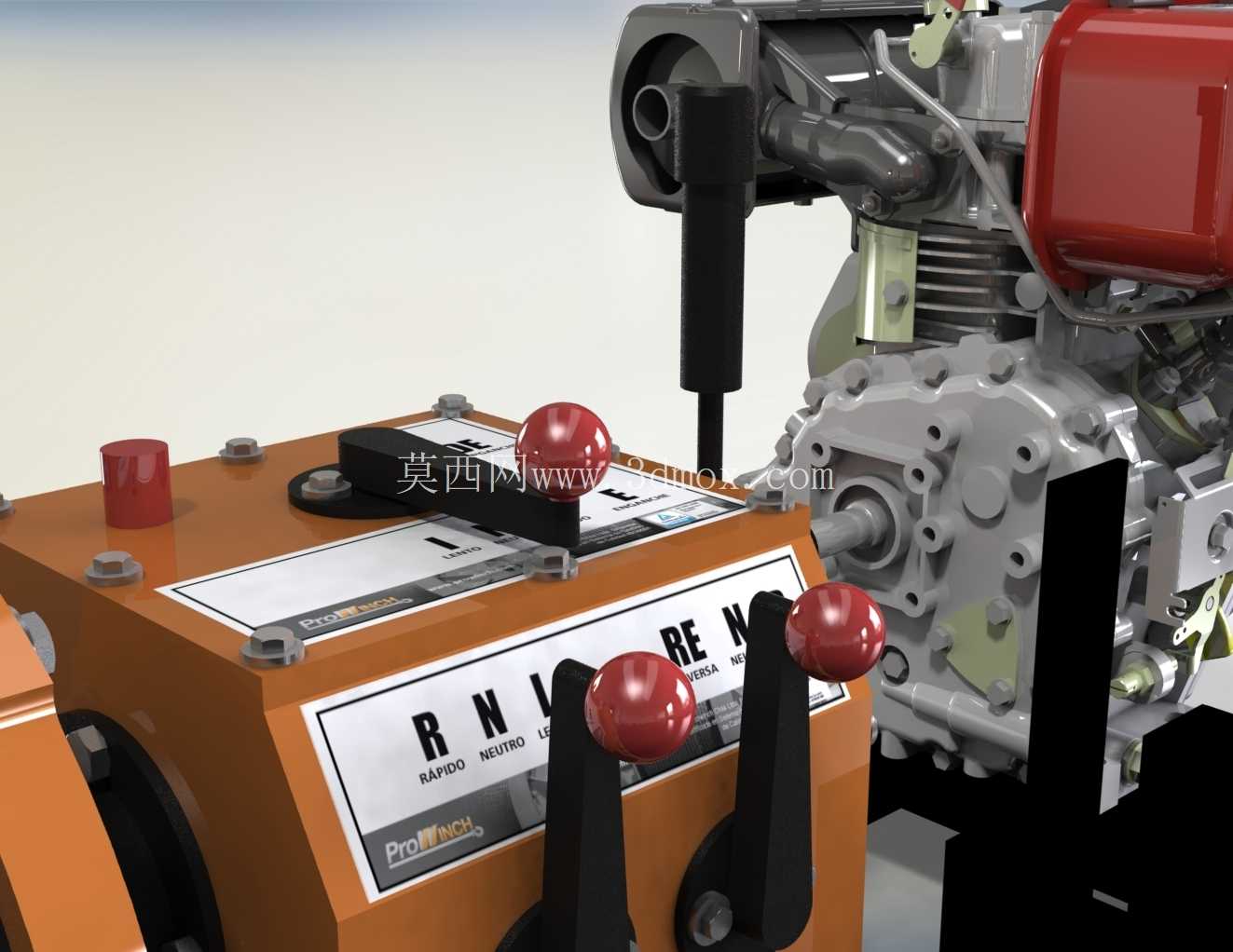

　　从安装边界尺寸来看，整套设备的横向长度控制在紧凑范围内，动力端的发动机宽度与减速箱、卷筒的宽度保持一致，没有突出的外挂部件，在拖车搭载时不会超出常规货运车辆的限宽要求，竖向高度预留了发动机散热与操作维护的空间，日常加注燃油、检查机油、更换钢丝绳时不需要拆解外围护板，可直接在设备上完成常规维护操作。设备的操作手柄集中布置在传动箱侧方，离合控制、刹车控制、油门控制的操作位置符合人体工程学布局，操作人员站在设备侧方即可完成所有操作，不需要在设备两端来回跑动，在狭窄作业场地内也能灵活操控。

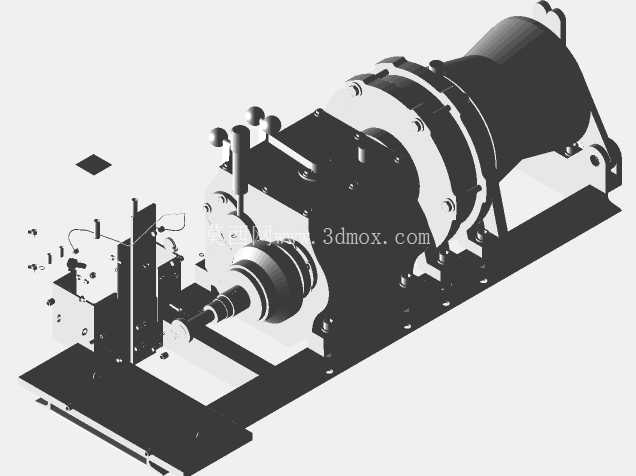

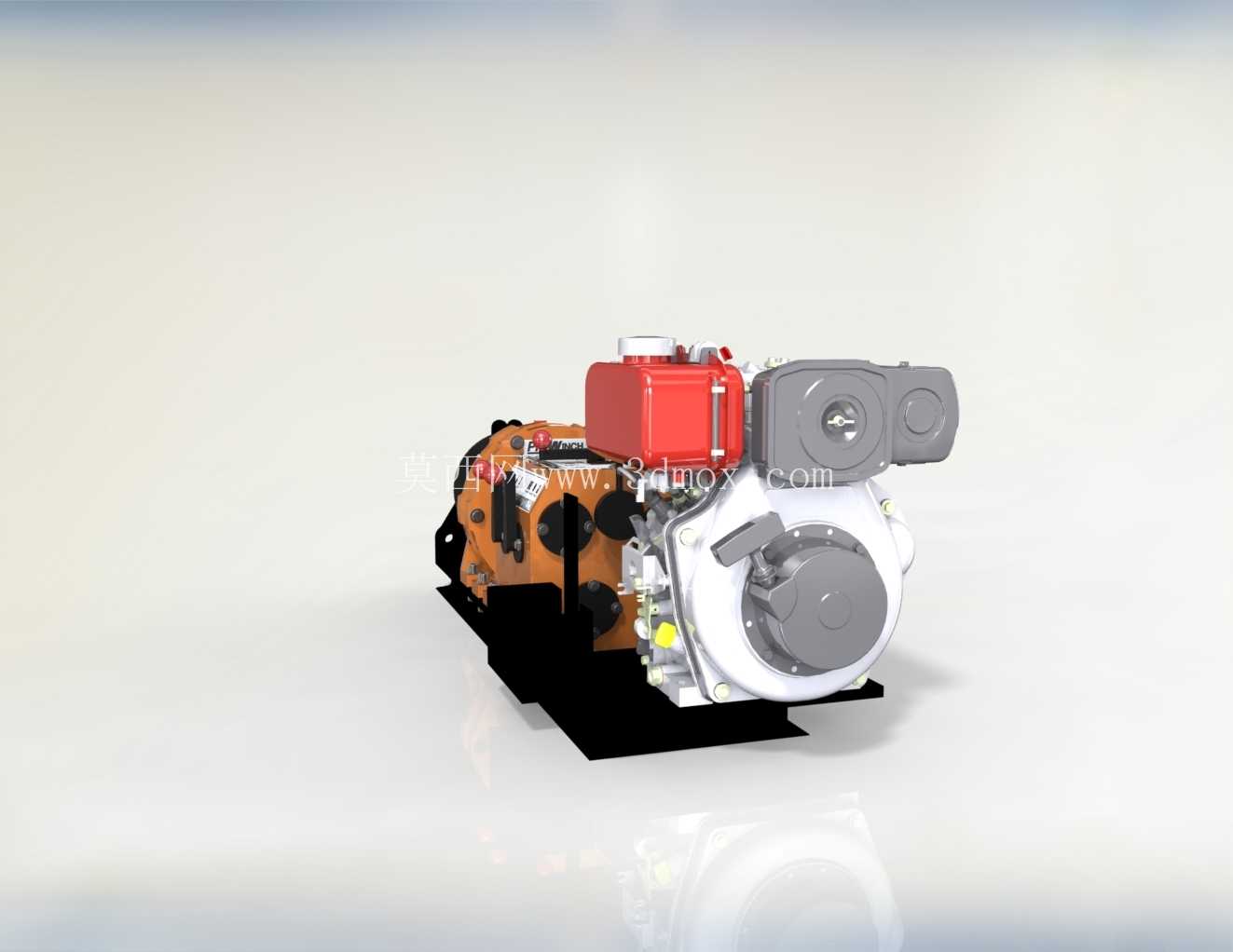

　　考虑到野外作业的扬尘、淋雨工况，设备的电气接线部分都做了密封防护处理，传动箱的油封采用耐磨损、耐老化的材质，能适应长时间户外露天作业的环境，减少日常维护的频次。在实际选型应用中，这款绞车可作为拖车的配套牵引装置，用于道路救援时拖拽故障车辆，也可作为林区作业的集材设备，拖拽砍伐后的木材转移到运输点位，还可在小型起重作业中作为卷扬提升部件，配合简易门架完成重物的垂直提升作业，不同工况下只需要更换对应规格的钢丝绳，即可匹配不同的作业载荷需求，不需要对设备主体结构进行修改。整套三维结构完整还原了设备的装配关系，从发动机的外部附件、减速箱的壳体结构到卷筒的绳槽细节、锁止机构的棘爪棘轮配合，都按照实际工程尺寸建模，可直接用于设备的结构校核、安装模拟以及配套工装的设计参考，建模过程中对各个部件的装配间隙做了还原，能直观看到运动部件的运动行程与干涉情况，方便设计人员在做配套设计时提前规避安装冲突问题。
