7700Kg级电动牵引起重绞车结构

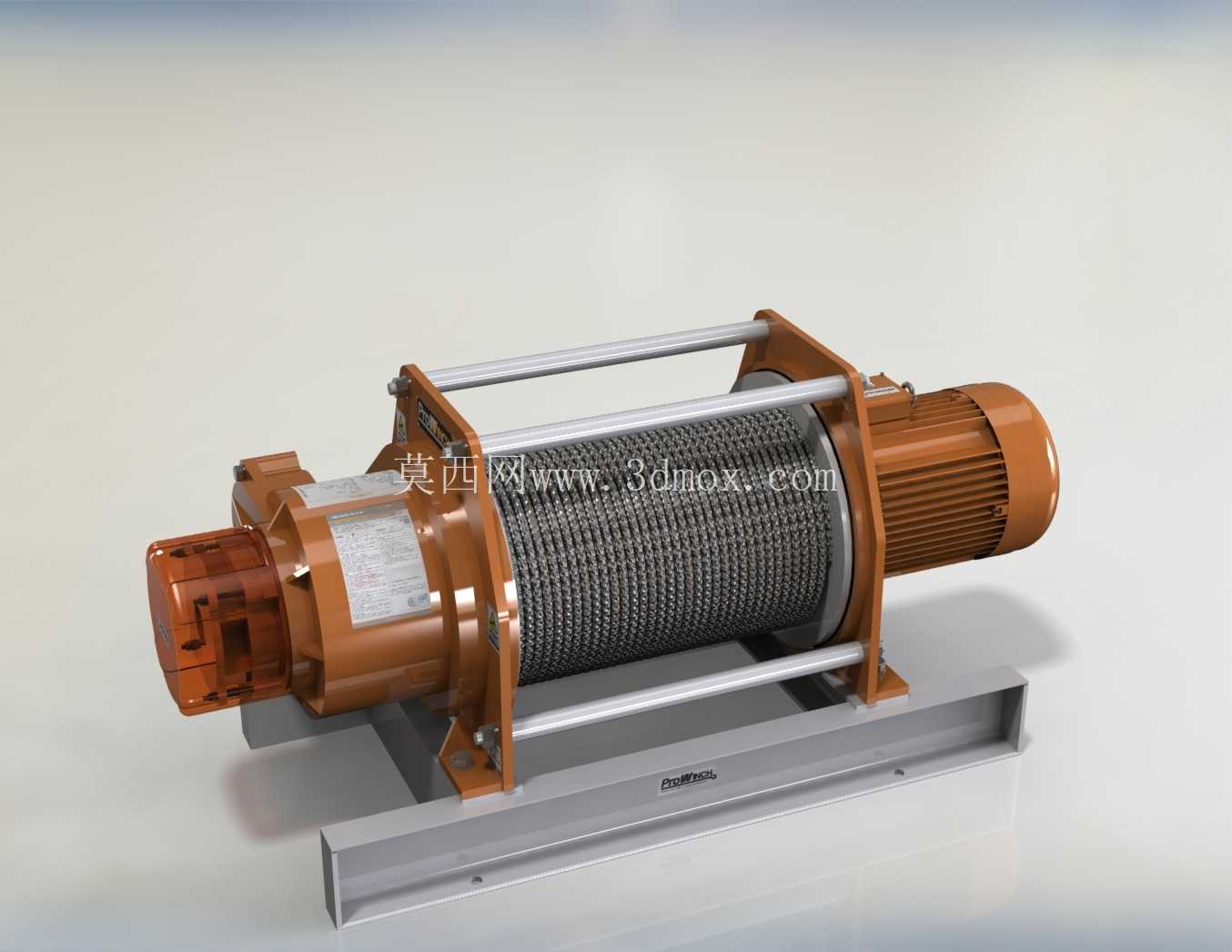

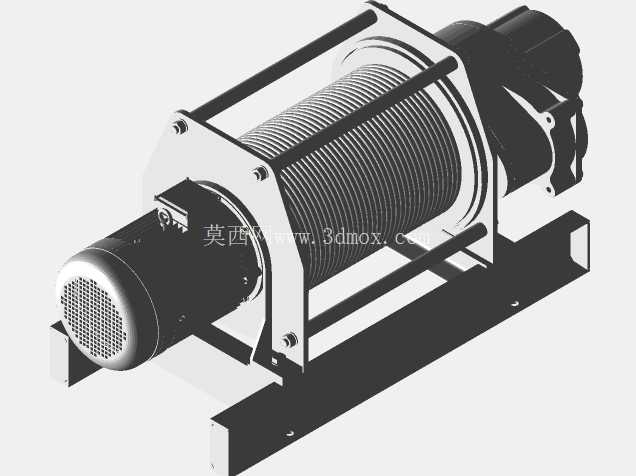

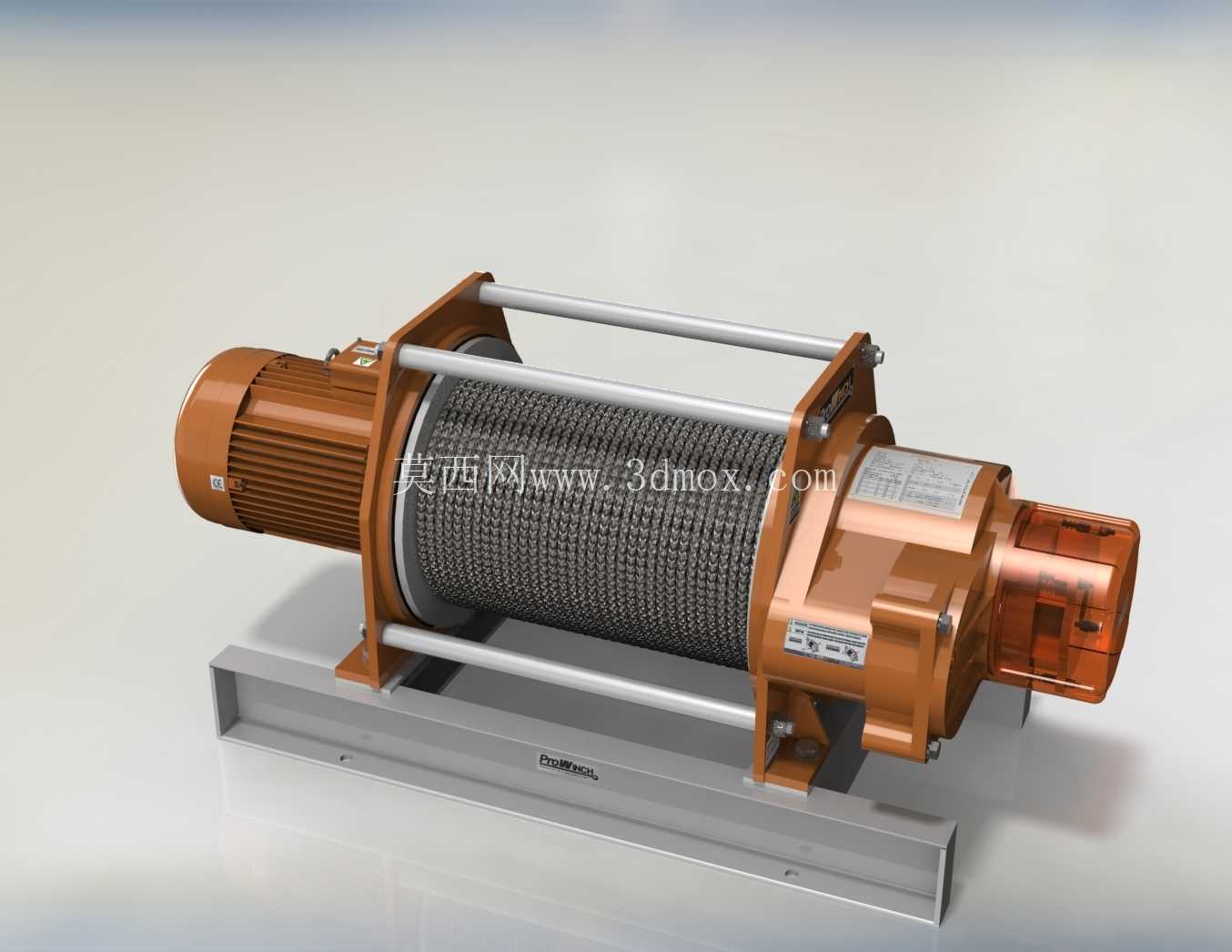

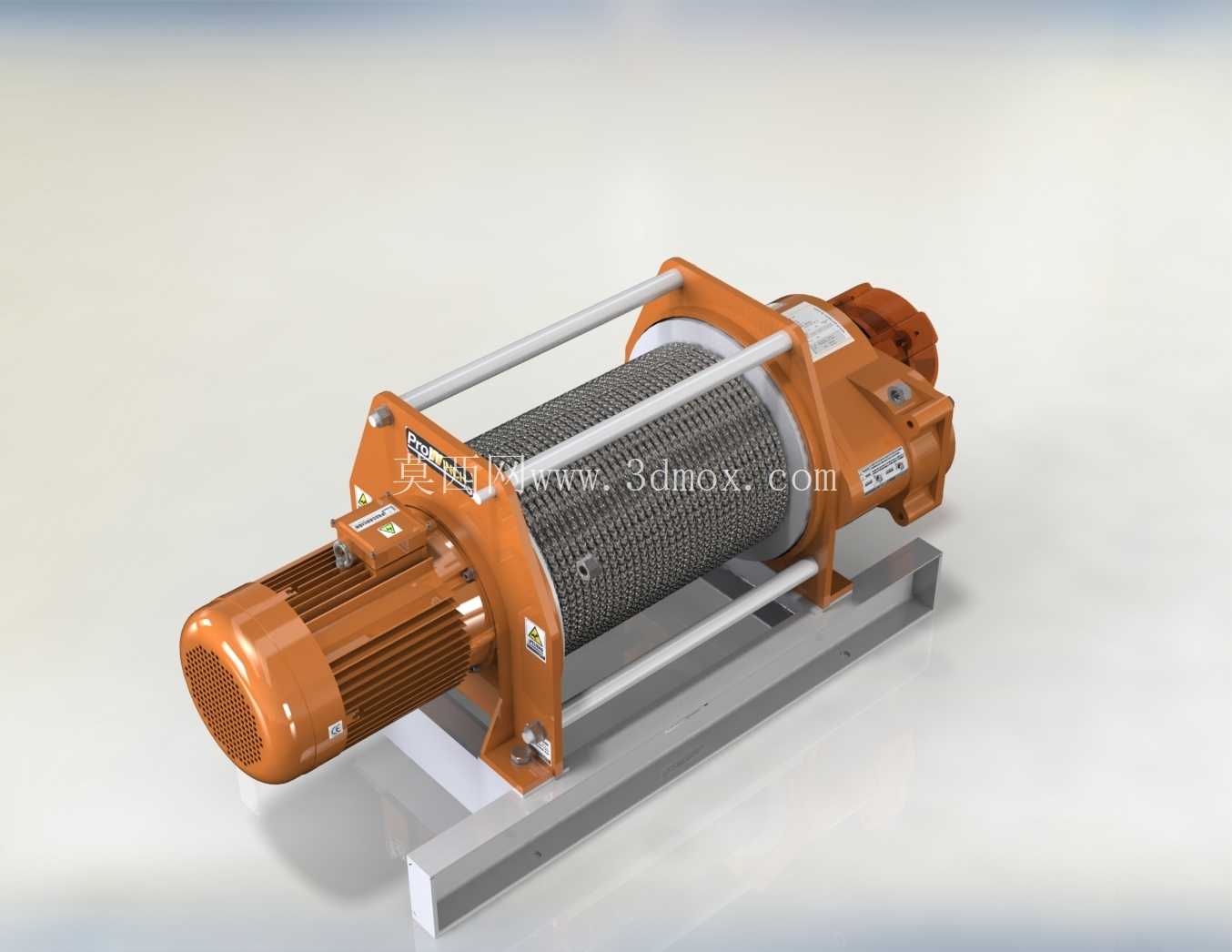

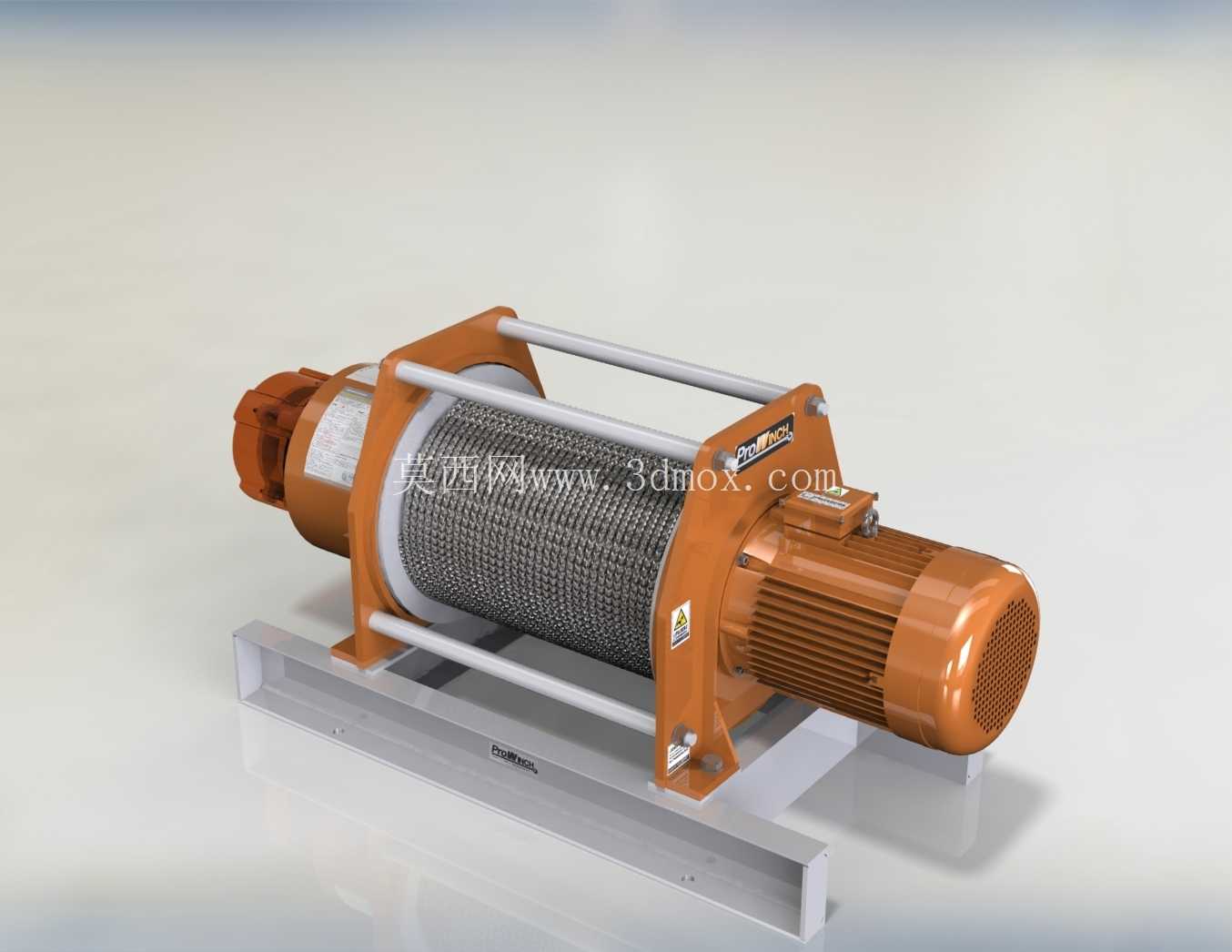

这款电动绞车的三维结构完整还原了额定牵引起重负载7700Kg级卷扬设备的全部细节，从卷筒缠绕结构、驱动端动力衔接、减速机构布局到安装基座的固定点位都做了精准还原，没有省略任何装配层级的结构特征。在户外越野救援场景中，这类绞车常作为车载配套装备固定在车辆前防撞梁位置，当车辆陷入泥泞、沙坑或陡坡困境时，可通过钢缆牵引实现车辆脱困，此时钢缆沿卷筒轴向有序缠绕，避免乱绳咬绳带来的牵引力损耗甚至钢缆断裂风险；在小型设备吊装、厂区重型物料短距离移位作业中，它也可作为固定式起重牵引单元，搭配导向滑轮改变受力方向，完成垂直起吊或水平拖拽作业。

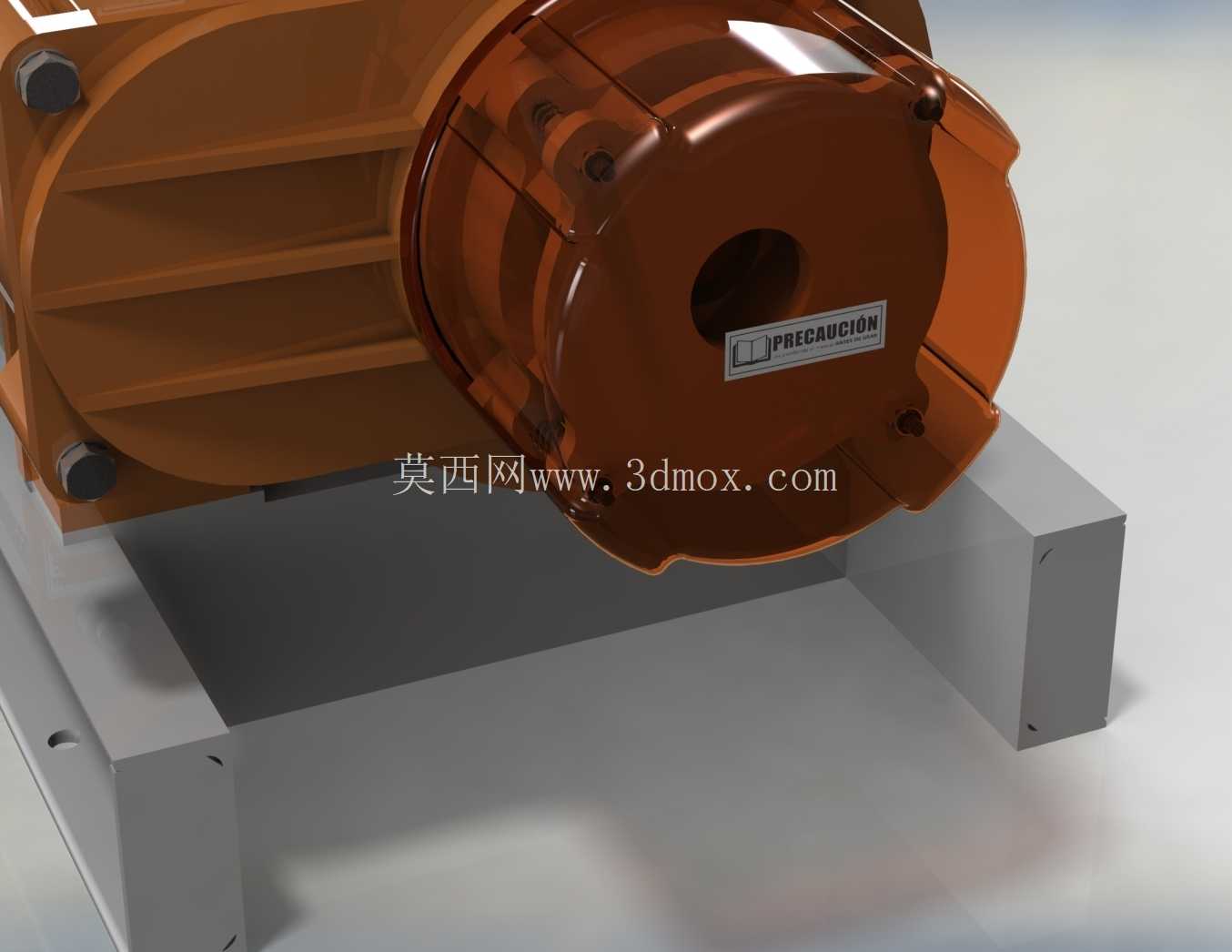

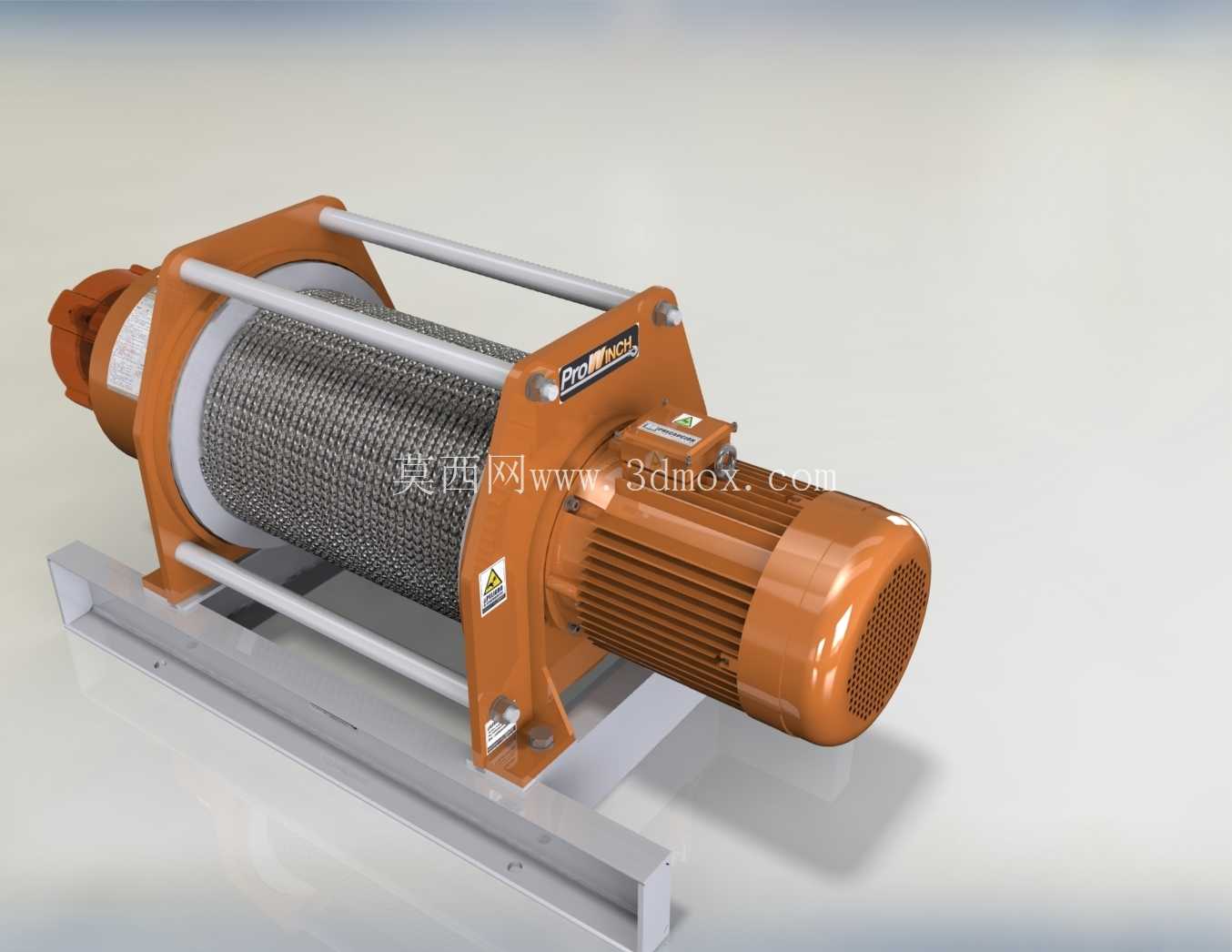

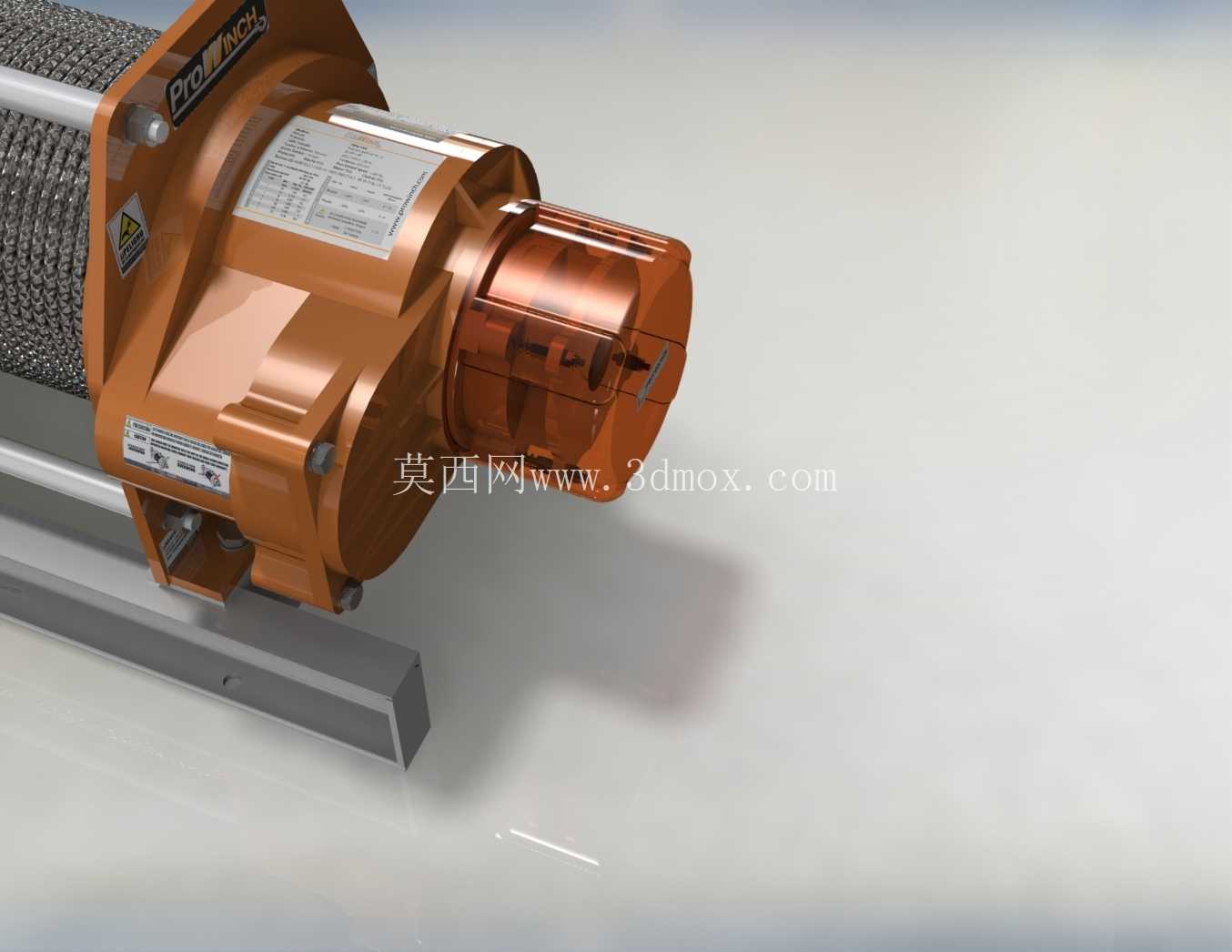

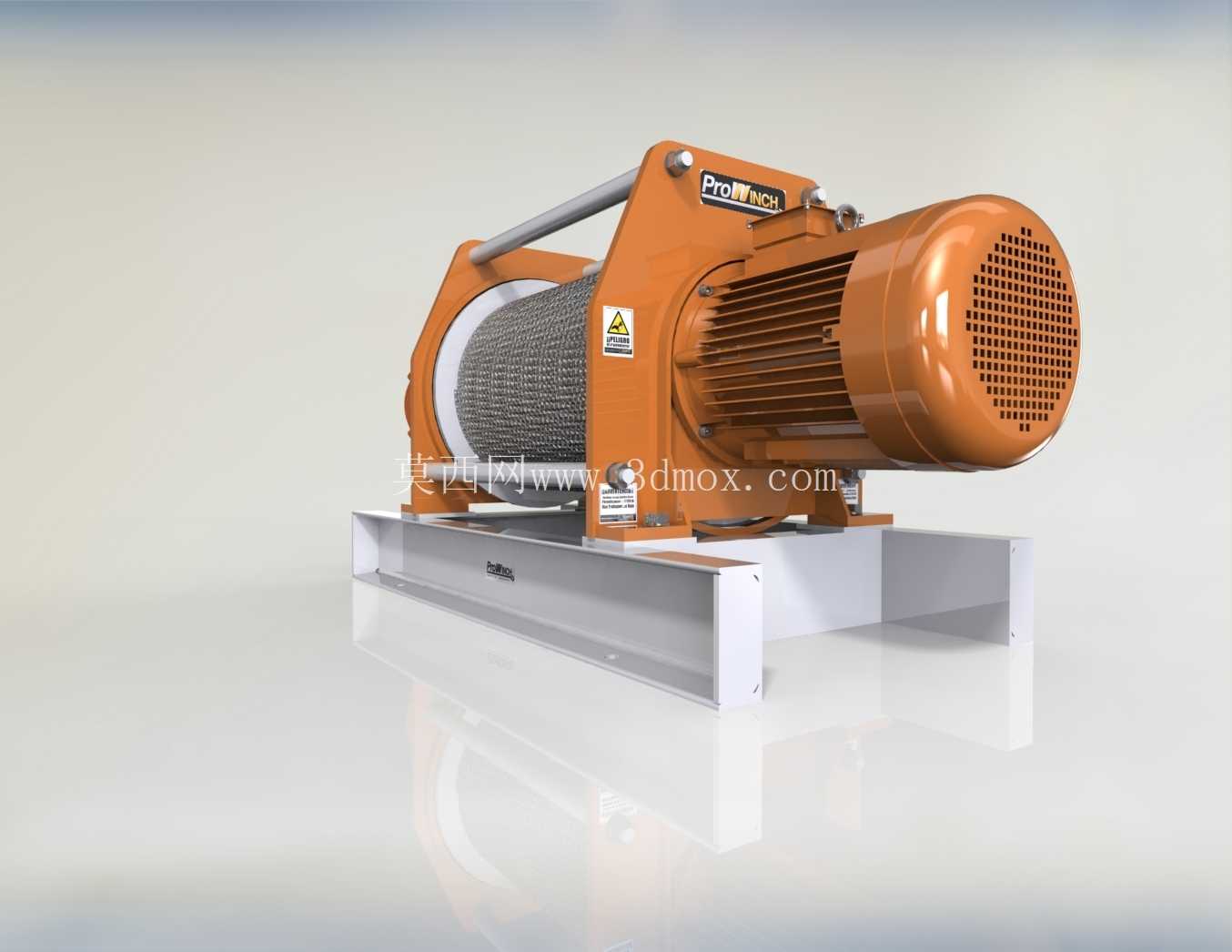

从功能特性来看，该绞车采用电动驱动形式，动力输出端通过多级减速机构放大扭矩，最终传递到缠绕钢缆的卷筒上，卷筒两侧的挡边高度经过匹配计算，刚好容纳额定长度的钢缆在满层缠绕时不超出挡边边界，避免钢缆滑脱。驱动端的电机壳体带有散热筋结构，可在连续牵引作业中快速散发绕组产生的热量，适配长时间高负载的作业工况；卷筒另一侧的制动机构可在断电或负载悬停时自动锁止卷筒，防止负载下坠或溜车，这一结构在起重作业场景中是核心安全保障，建模时完整还原了制动摩擦片、复位弹簧以及锁止棘爪的装配关系，可直接用于结构原理演示。

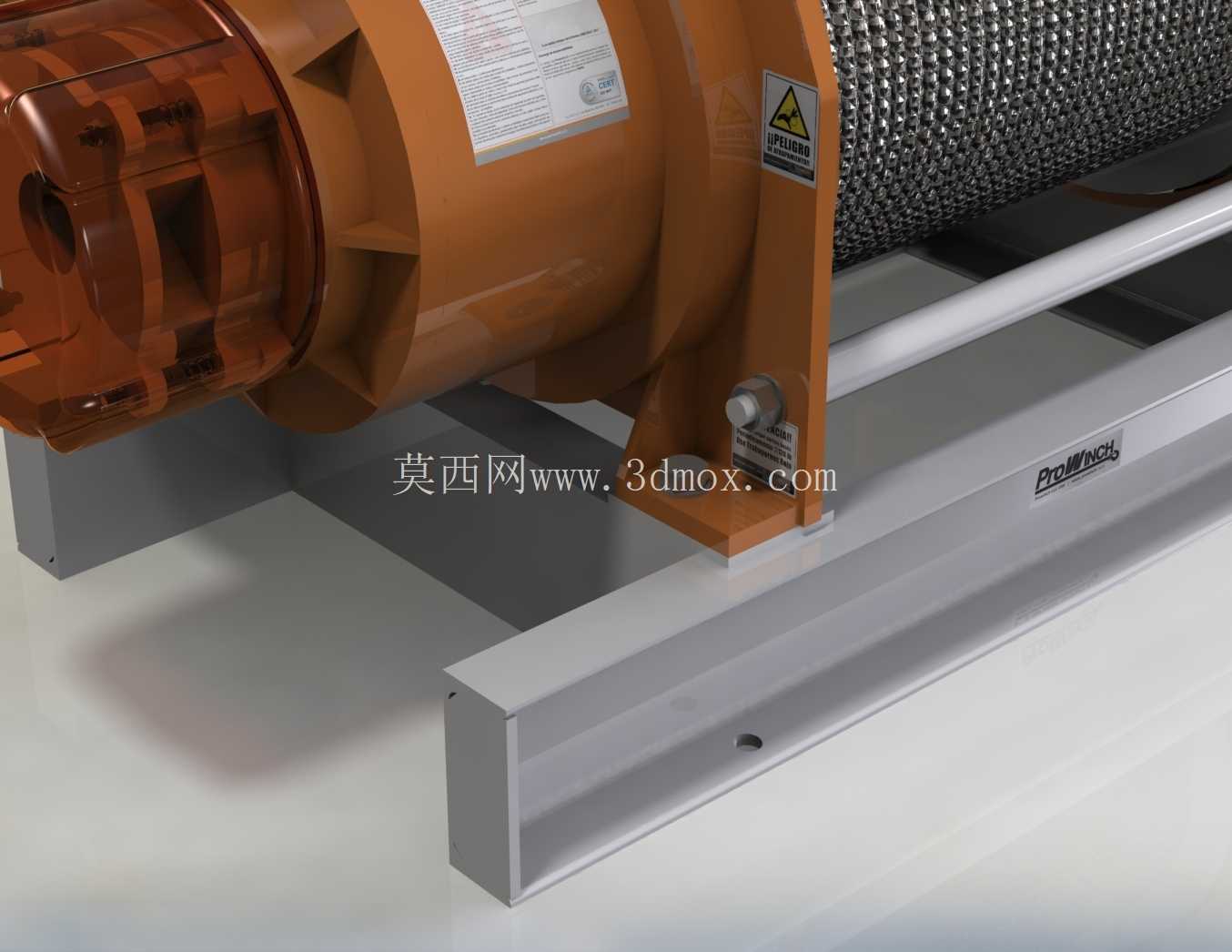

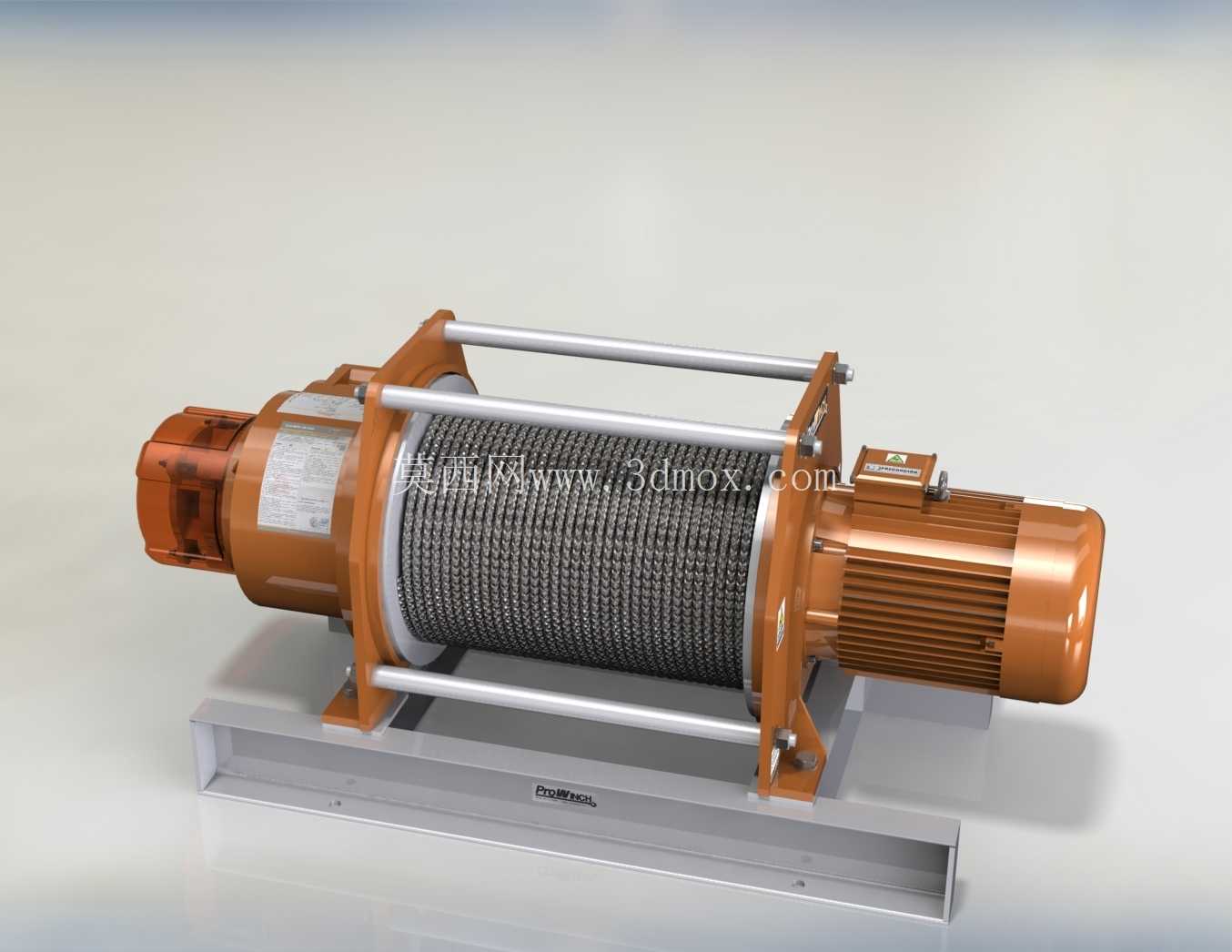

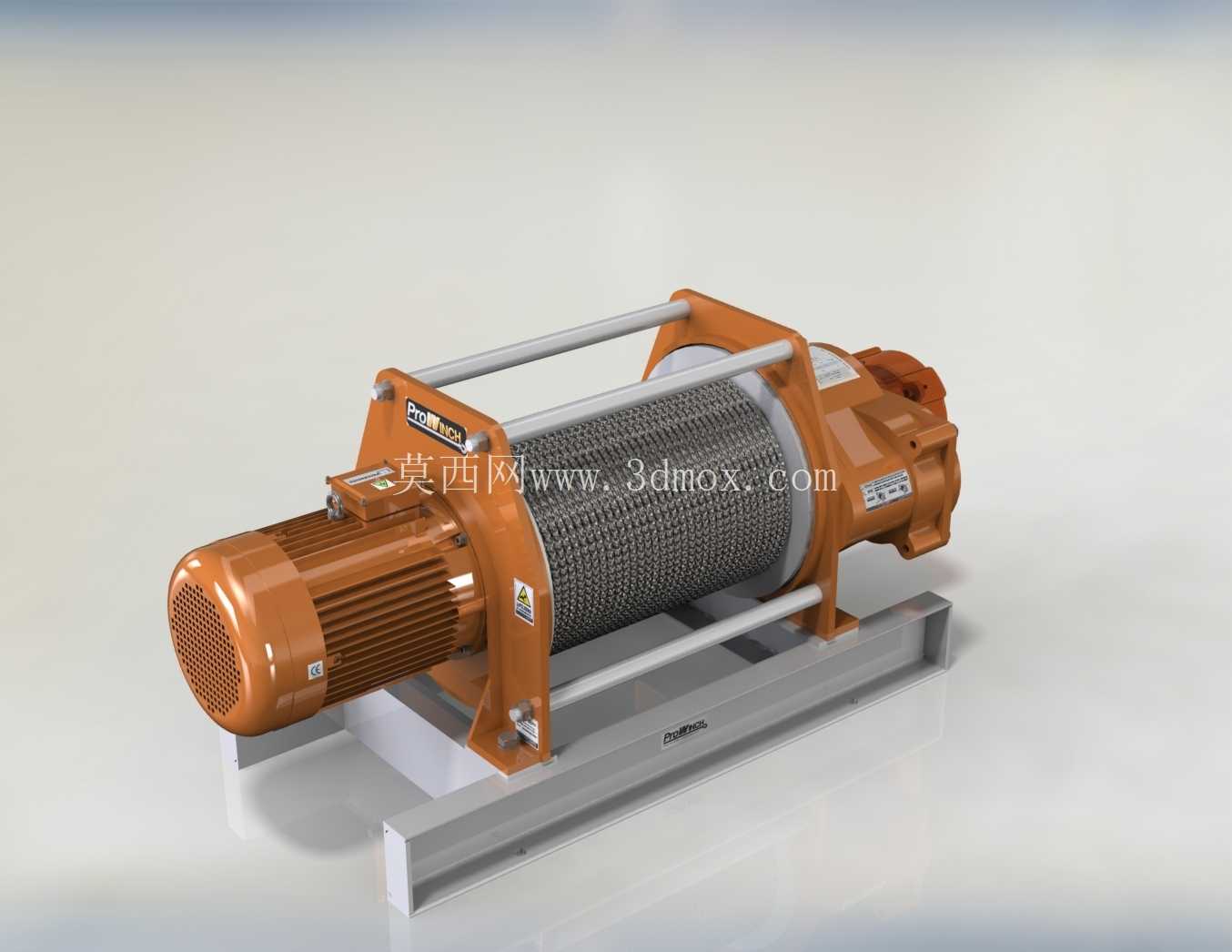

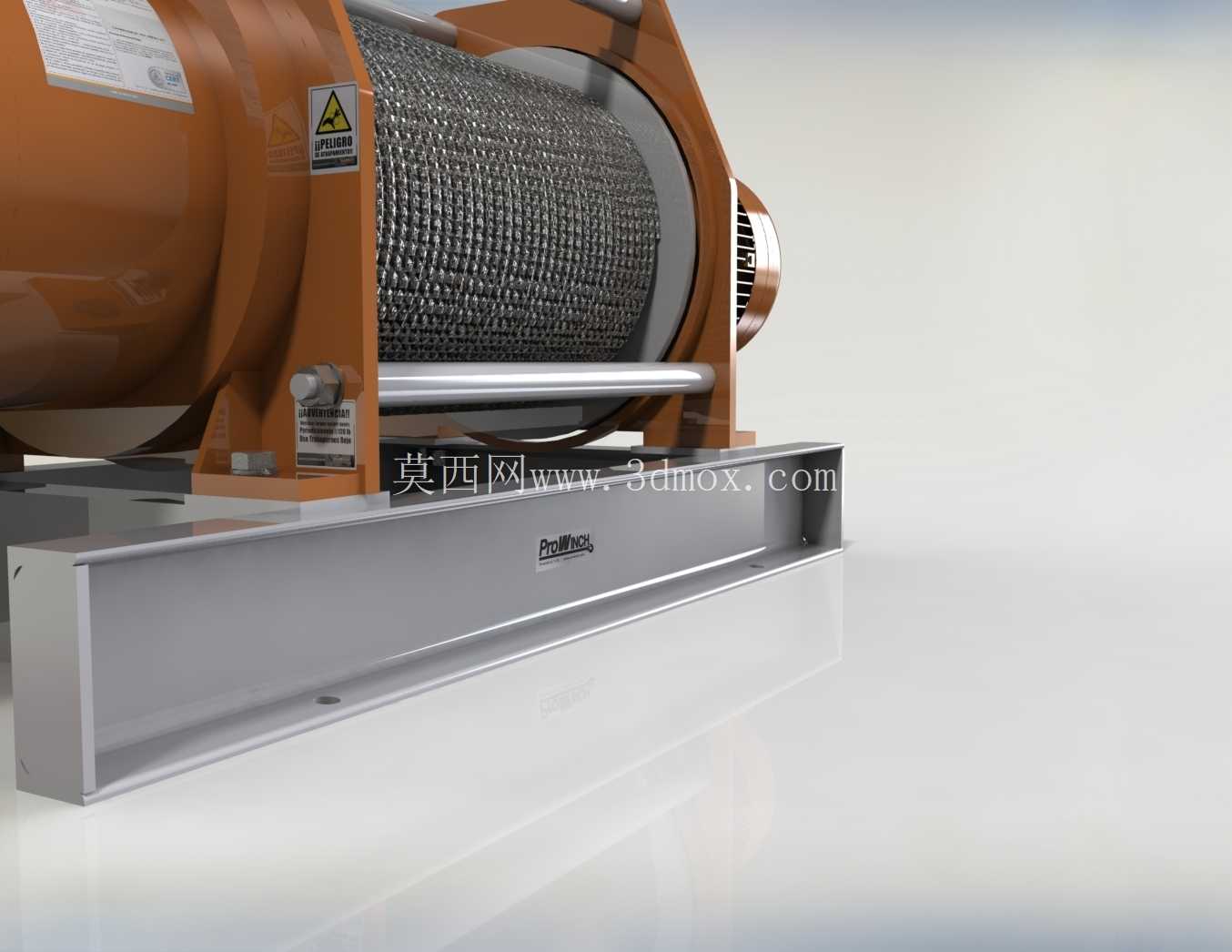

设计思路上，整个绞车采用模块化布局，驱动电机、减速箱、卷筒、制动单元沿同一轴线串联排布，既减少了动力传递过程中的转向损耗，也让整体结构更加紧凑，减少安装时占用的空间。安装基座的四个固定孔位做了沉台设计，可适配高强度螺栓的沉头安装，避免螺栓头突出基座平面影响安装贴合度；基座底部的加强筋沿受力方向布置，可在最大负载牵引时分散基座承受的拉力，避免基座出现应力集中导致的变形甚至断裂。卷筒表面的绳槽采用螺旋式设计，绳槽的弧度与配套钢缆的直径完全匹配，可引导钢缆在缠绕时逐圈有序排列，减少钢缆之间的挤压磨损，延长钢缆的使用寿命。

从安装边界尺寸来看，该绞车的整体轴向长度控制在适配多数车载安装位的范围内，径向最大尺寸为卷筒挡边的外径，安装时需要在卷筒出绳方向预留足够的钢缆摆动空间，避免钢缆与周边结构件发生摩擦。电机端的接线盒位置预留了线缆走线空间，可适配不同线径的动力线缆接入，接线盒的防护结构也做了还原，可满足户外作业时的防尘防泼溅需求。在三维建模过程中，所有装配配合面都按照实际工程公差做了间隙预留，转动部件如卷筒与支撑轴的配合、减速箱内齿轮的啮合间隙都符合实际装配要求，可直接用于装配干涉检查、运动仿真验证，也可作为同类产品改型设计的基础参考框架，帮助结构设计人员快速完成同类型绞车的方案迭代，减少从零开始建模的重复工作量。对于设备选型人员来说，该模型可直观展示绞车的外部接口尺寸、安装点位分布，方便在整体设备布局时提前预留安装空间，核对负载能力与作业需求的匹配度，避免选型时出现尺寸不符或性能冗余不足的问题。
