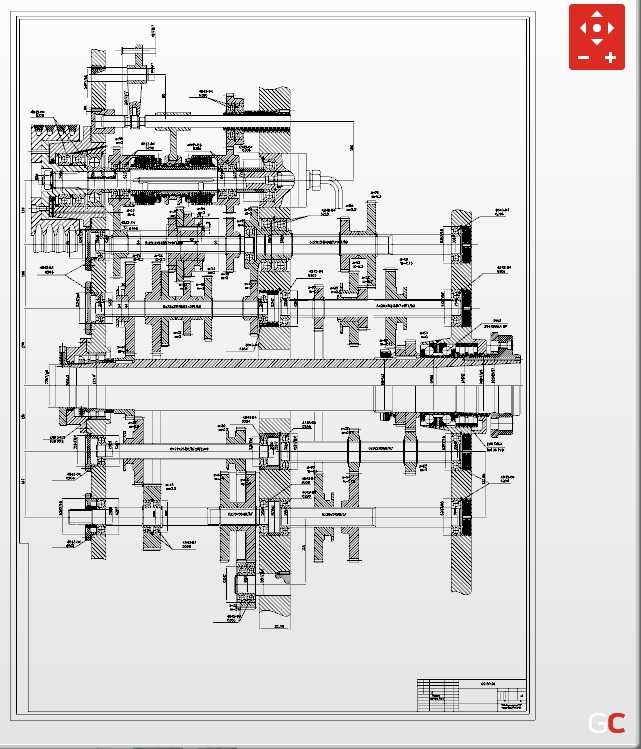

普通卧式车床主轴箱传动结构设计

　　这套结构对应的卧式车床核心传动单元，主要服务于机械加工车间的回转体零件切削作业场景，覆盖轴类、盘套类零件的外圆、内孔、端面、螺纹、成型面加工需求，是中小批量机加工生产、工装夹具修配、职业院校实训场景中最常用的主机核心结构。整套传动结构的设计围绕主轴转速分级、扭矩传递、进给运动联动三个核心目标展开，从传动链布局来看，动力从主电机输入后，通过多组滑移齿轮的啮合位置切换，实现主轴的多级转速输出，兼顾低速大扭矩的重切削工况与高速精车的小进给切削需求，齿轮副的模数选择匹配常规45号钢调质件的切削负载，齿宽参数经过载荷校核，可承受连续8小时三班倒的切削作业冲击载荷。主轴组件采用前后支撑的角接触轴承组合配置，

　　前轴承承担主要的径向切削力与部分轴向力，后轴承辅助定位同时补偿主轴热伸长带来的位置偏移，轴承预紧量可通过端盖调整螺母进行微调，保证主轴在满负载切削时的径向跳动与端面跳动控制在精加工允许的公差范围内。传动链中设置的摩擦离合器结构，可实现主轴的正反转快速切换，无需电机频繁启停，适配螺纹加工退刀、高速切削急停的操作需求，离合器的摩擦片间隙可通过外部调整螺母进行补偿，延长易损件的更换周期。润滑系统采用箱体内油浴润滑结合飞溅润滑的方式，齿轮运转时带起的润滑油可覆盖所有啮合齿面与轴承位置，箱体底部设置的油标可直观观察油位高度，避免缺油导致的齿轮干磨损坏。从安装边界来看，主轴箱的箱体底面为定位安装基准，设置有与床身导轨配合的定位键槽与连接螺栓孔，

　　安装时需保证主轴轴线与床身导轨的平行度公差，否则会导致加工零件出现锥度误差；主轴前端的法兰接口为标准卡盘连接尺寸，可直接匹配三爪自定心卡盘、四爪单动卡盘、花盘等常用装夹附件，无需额外制作过渡连接盘。进给运动的输出轴通过挂轮机构与进给箱连接，可实现主轴转速与进给量的匹配联动，通过更换不同齿数的挂轮，还可扩展加工特殊螺距螺纹、非标模数蜗杆的能力。整套结构的操纵机构集中布置在箱体正面，通过单个手柄的旋转与推拉动作即可实现不同转速档位的切换，档位定位采用钢球弹簧定位结构，换挡手感清晰，不会出现脱档、跳档的问题，手柄操作力经过杠杆比优化，单人即可轻松完成换挡操作，无需额外辅助工具。箱体的壁厚设计兼顾刚性与减重需求，轴承安装位置设置有加强筋，

　　避免切削振动导致的箱体共振，提升加工表面的光洁度；箱体上盖设置有透气塞，平衡箱体内外气压，避免长时间运转油温升高导致的润滑油渗漏问题。在实际使用中，这套传动结构可适配最大回转直径400mm规格的卧式车床，主轴通孔直径可满足常规长棒料的穿料加工需求，主轴转速覆盖范围从每分钟几十转到上千转，可适配硬质合金刀具、高速钢刀具的不同切削线速度要求，不管是粗加工时的大切深强力切削，还是精加工时的小切深高速切削，都能提供稳定的动力输出。
