台式砂磨机适配真空吸尘器扩散连接接头

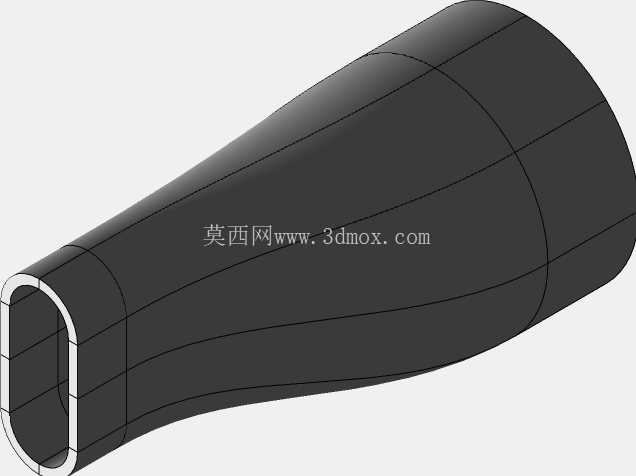

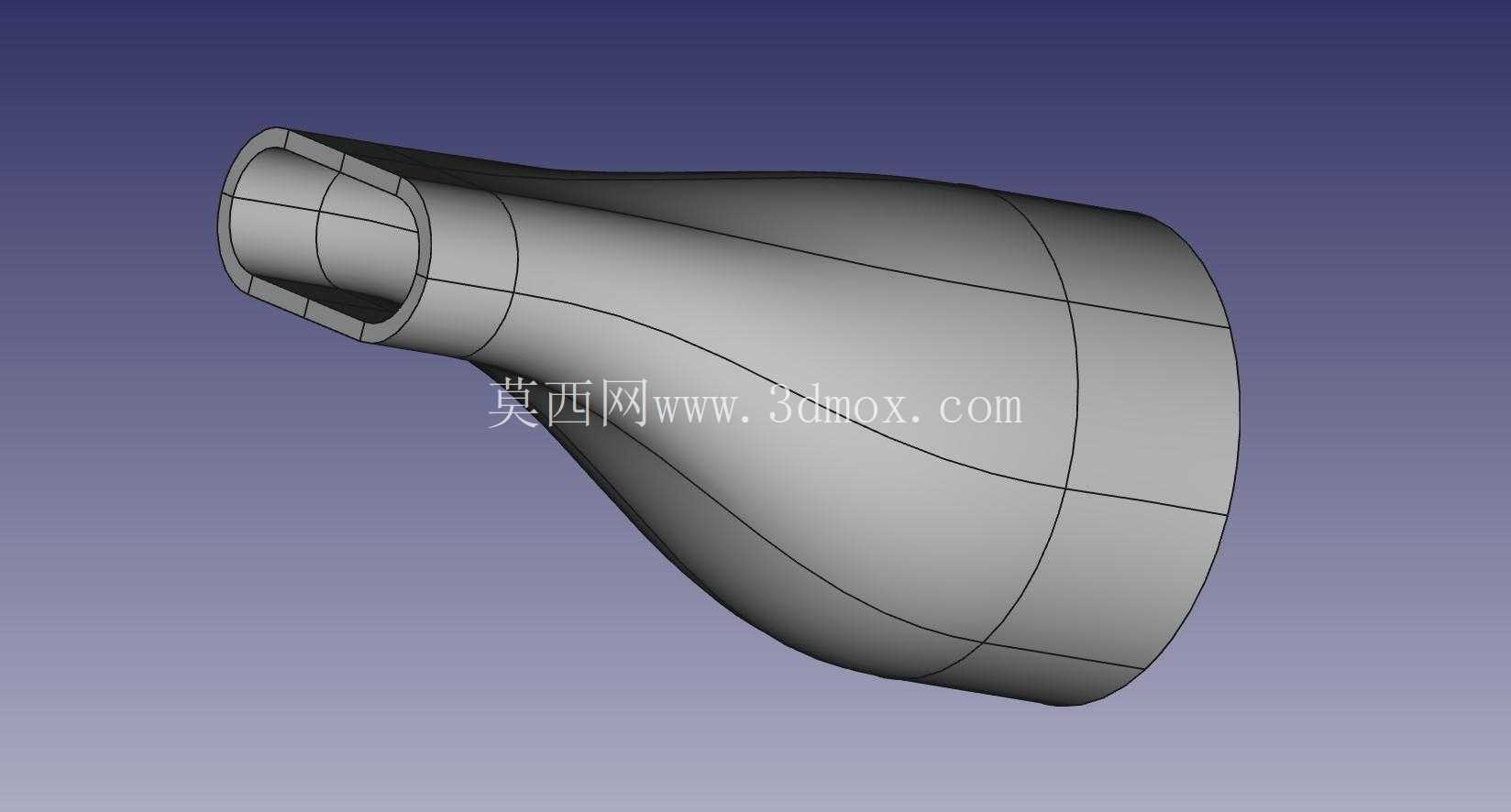

　　这款扩散连接接头正是针对这一实际作业痛点设计的转接部件，核心作用是实现真空吸尘器吸尘管路与台式盘式砂磨机集尘端口的无缝对接，替代原厂高噪音的集尘适配器，从结构上优化风路走向，降低气流通过时的紊流噪音，同时提升集尘效率，将打磨产生的金属、塑料、木质磨屑直接吸入吸尘器集尘仓，避免粉尘扩散。从结构设计思路来看，整个接头采用渐变式异径流道设计，一端为匹配砂磨机集尘口的扁形接口，另一端为匹配标准吸尘器软管的圆形接口，中间过渡段采用平滑的曲面收敛-扩散结构，没有直角弯折或突变截面，最大程度降低气流在转接过程中的沿程阻力与局部阻力，避免因截面突变产生的风啸噪音。在小型台式加工设备的日常使用场景中，Proxxon台式盘式砂磨机是模型制作、精密小件打磨工序里的常用设备，原厂配置的集尘结构往往存在风阻大、运行噪音高的问题，且无法直接对接常规家用或工业用真空吸尘器的吸尘管路，导致打磨过程中磨屑四散，不仅污染作业台面，细微的磨料粉尘还会被操作人员吸入，存在职业健康隐患，同时高转速打磨配合原厂集尘腔的共振，会产生尖锐的高频噪音，长时间作业易造成听觉疲劳。

　　接口处的尺寸设计严格匹配两种设备的安装边界：与砂磨机连接的扁口端，轮廓完全贴合砂磨机集尘出口的安装位，预留了足够的插接深度，安装后不会因设备振动出现松脱漏气；与吸尘器连接的圆口端，外径尺寸适配常规32mm口径的家用吸尘器软管，同时外壁设计了微凸的止退环，插入软管后可依靠软管自身的弹性卡紧，无需额外喉箍固定即可保证密封性能。整个接头的壁厚设计均匀，控制在2mm左右，既保证3D打印后的结构强度，不会因插拔受力出现开裂，也不会因壁厚过大导致打印时间过长、材料浪费。流道内部做了顺滑过渡处理，没有台阶或凸起，避免磨屑在接头内部堆积堵塞，即使打磨产生的较长纤维状磨屑也能顺利通过流道进入吸尘器。

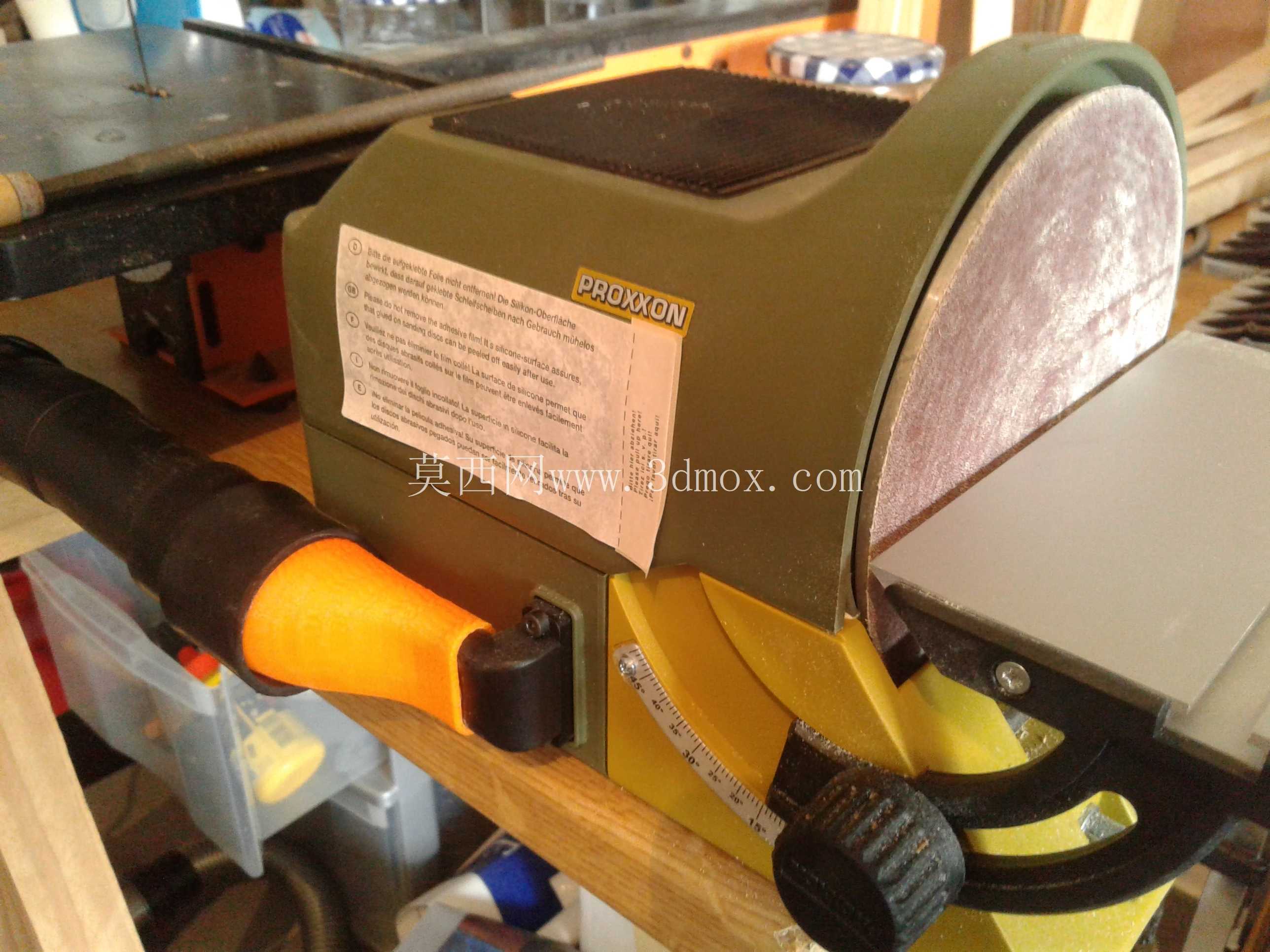

　　在实际使用中，安装该接头后，砂磨机运行时的集尘风路通畅，吸尘口处的负压损失控制在10%以内，可有效捕捉95%以上的打磨磨屑，作业台面无需频繁清理，同时气流通过接头时的紊流被大幅削弱，运行噪音相比原厂适配器可降低8-10分贝，有效改善作业环境的舒适度。该部件采用3D打印即可制作，无需复杂的机加工工序，建模时重点关注两端接口的配合公差，扁口端与砂磨机集尘口采用间隙配合，单边间隙控制在0.2mm，既方便插拔，又能保证连接后的密封性；圆口端与吸尘器软管采用过渡配合，依靠软管的弹性变形实现密封与固定。中间过渡段的曲面建模采用多截面放样的方式，保证曲面曲率连续，避免出现折线或凹陷，减少气流阻力的同时，也让打印后的部件外观顺滑，无明显层纹突兀感。

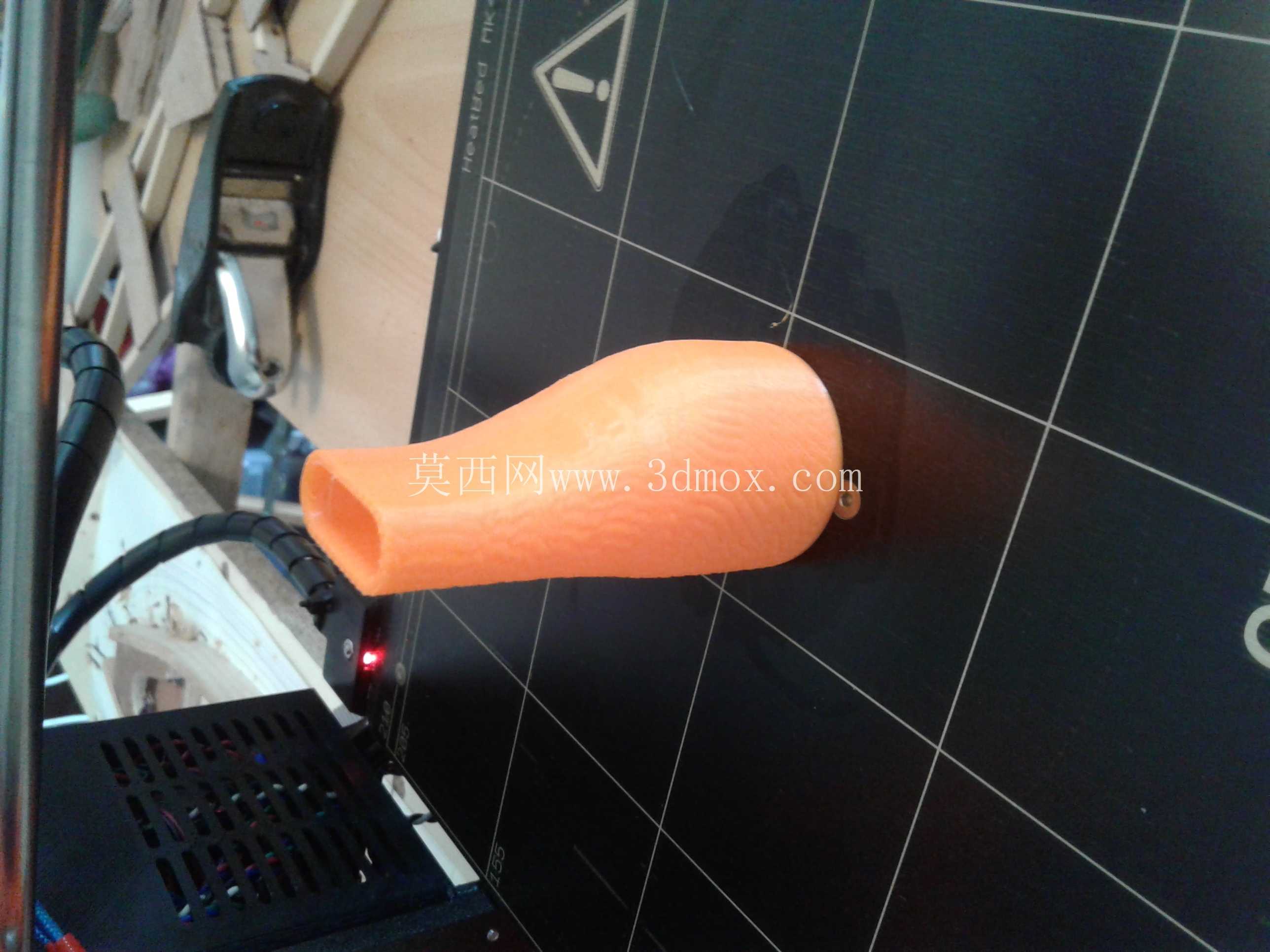

　　从安装边界来看，整个接头安装后不会超出砂磨机机身的原有轮廓，不会干涉砂磨机的打磨盘更换、角度调节等操作，也不会与作业台面上的其他工具、工件产生碰撞，使用时无需对原有设备做任何改装，直接插拔替换原厂适配器即可，拆装便捷，不需要额外的工具辅助。针对3D打印的工艺特性，建模时将接头的安装方向设置为圆口端朝下打印，无需添加过多支撑结构，仅在扁口端的悬空位置添加少量易拆除的支撑即可，打印完成后去除支撑简单打磨就能直接使用，适合个人用户自行制作，也适合小批量生产适配不同型号的台式打磨设备。在实际工况测试中，连续2小时打磨硬质塑料与铝合金小件，接头内部无磨屑堆积，连接部位无漏气现象，设备振动下接头无松脱，集尘效果稳定，噪音改善明显，能够有效解决小型台式砂磨机集尘差、噪音大的实际问题，是小型加工设备辅助改造的实用结构件。
