1200KV无刷外转子电机三维结构设计

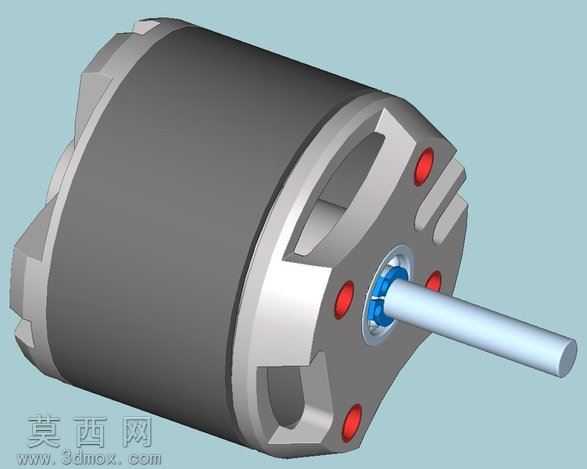

本作品为1200KV规格外转子无刷电机的三维建模设计，建模过程围绕外转子电机的核心结构特征展开，完整还原了该类动力元件的外观与装配逻辑。建模阶段首先搭建整体尺寸框架，确定电机筒体的外径、轴向长度以及输出轴的直径与伸出长度基准，通过旋转特征生成电机外转子的筒体主体，筒体外侧的散热切边结构通过拉伸切除特征完成，均匀分布的切边既还原了实物的减重设计，也兼顾了电机运行时的散热需求。前端盖部分采用拉伸与切除组合建模，端盖上均匀分布的红色标识点位通过阵列特征实现，精准还原了端盖的安装定位结构，端盖与输出轴衔接的轴承位做了精准的尺寸匹配，还原轴承装配的限位结构，保证轴系转动的同轴度精度。输出轴采用圆柱特征建模，轴身与端盖衔接处的卡簧限位槽通过环形切除完成，还原轴系的轴向固定结构。材质渲染阶段，外转子筒体赋予哑光深灰金属材质，模拟电机外壳的阳极氧化铝合金质感，端盖部分赋予亮面银白金属材质，区分前后结构的材质差异，端盖上的标识点赋予醒目的红色哑光材质，输出轴赋予亮面银白金属材质模拟不锈钢轴的质感，整体渲染采用柔和的环境光，突出各部件的结构轮廓与材质差异，清晰展现电机的装配层次。设计过程中针对外转子电机的结构特点，省略了内部定子绕组的细节建模，重点还原外部可观测的装配结构与外观特征，既保证模型外观的还原度，也控制了模型的整体体量，适配各类三维场景的调用需求。模型各部件的装配关系清晰，外转子筒体与前端盖的衔接位、端盖与输出轴的配合位都做了贴合处理，无结构穿模问题，各特征的倒角、圆角细节都做了还原，避免尖锐棱角不符合实际加工工艺的问题，整体模型完整呈现了1200KV外转子无刷电机的外部结构特征，可用于动力系统装配演示、机电产品结构展示等场景。
