气垫船从动端64齿同步带轮结构

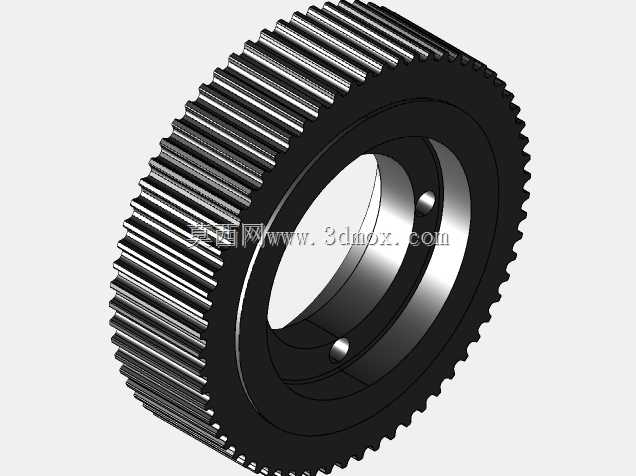

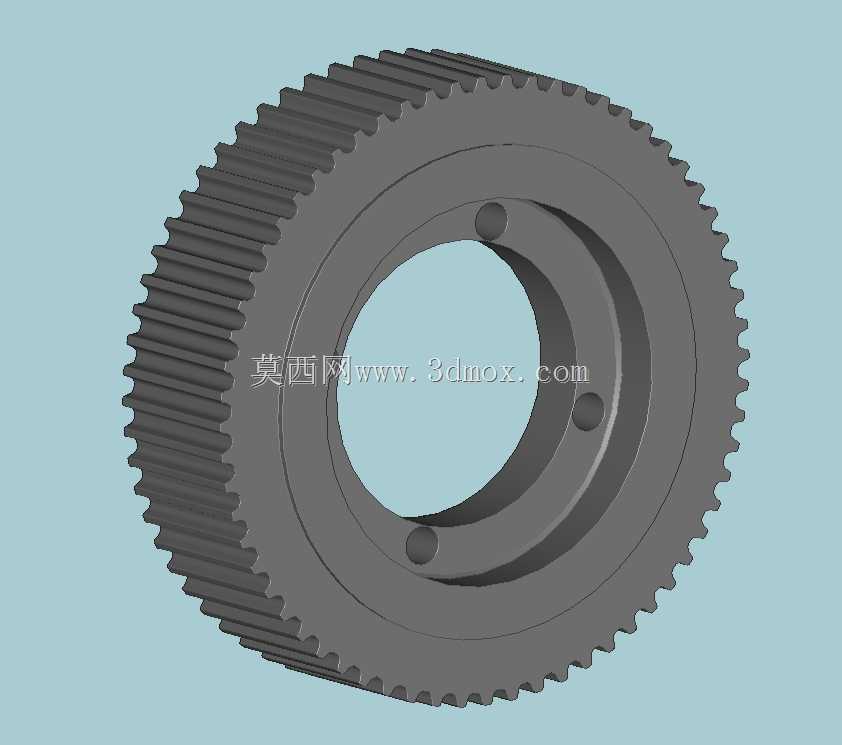

这款带齿皮带轮取自气垫船的从动滑轮组件，在气垫船的动力传输链路中承担着将主动轮输出的扭矩平稳传递至从动机构的核心作用，区别于普通平带轮，带齿结构可彻底避免传动过程中的打滑问题，保障气垫船在复杂水面工况下动力传输的精准性，不会因带体滑移出现动力损耗或传动比失准的问题。从结构设计逻辑来看，该带轮在建模阶段优先完成了齿形参数的校准，通过逐齿调整齿距公差，确保每一个轮齿与配套同步带的齿槽可以实现无间隙啮合，避免啮合过程中出现卡滞、偏磨的问题；同时针对毛坯直径做了适配性修正，让轮体的内直径与配套安装轴的配合公差控制在合理区间，既保证安装时的同轴度要求，也能避免运行过程中出现轴孔配合松动引发的跳动问题。轮体采用辐板式轻量化结构，在保证整体结构强度的前提下尽可能削减了非受力区域的材料厚度，降低带轮自身转动惯量，减少动力传输过程中的无效能耗，轮体上均匀分布的三个安装孔用于与从动侧的连接法兰做定位固定，孔位的分度精度直接决定了带轮安装后的动平衡表现，设计时孔位的位置度公差严格控制在传动件通用精度等级范围内，避免高速运转时出现偏心振动。从安装边界来看，轮体外径与齿顶圆尺寸匹配对应型号同步带的包角要求，内孔直径适配常规气垫船从动机构的安装轴径，轮缘的挡边结构可以防止同步带在运转过程中出现轴向窜动脱带的问题，齿面的轮廓参数完全契合对应齿形同步带的啮合标准，不需要二次修形就可以直接完成装配。在实际应用场景中，这类带齿皮带轮除了气垫船的传动系统外，也可适配对传动比精度有较高要求的轻型动力传输场景，比如小型输送设备、精密传动机构的从动端，设计时预留的轴孔调整余量也可以根据实际安装需求做适配性修改，不需要改动整体齿形结构就能满足不同安装轴径的使用要求。建模过程中还原了实际加工的工艺细节，齿根处做了微小的圆角过渡，避免应力集中导致的轮齿断裂问题，轮体的端面粗糙度也符合传动件的加工要求，不会出现尖锐毛刺影响装配精度。
