带圆盘法兰结构的螺旋桩入土尖端构件

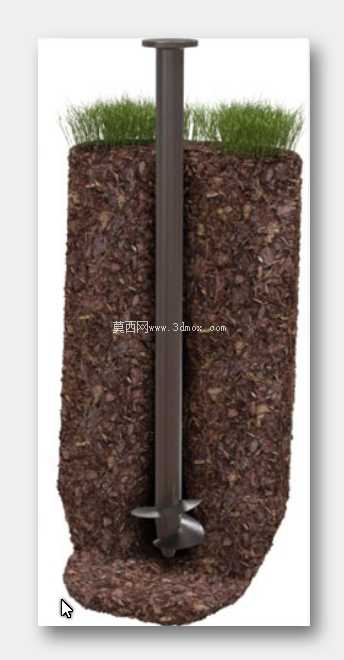

做光伏桩基、临时围挡基础、轻型建筑地锚设计的工程师，对螺旋桩的入土端构件不会陌生，这个带圆盘法兰的锥形尖端，是整套螺旋桩钻进作业、承载受力的核心端头部件。先从实际工况说起，这类桩尖主要适配软土地层、回填土层、沙质土层的螺旋桩施工，作业时不需要提前开挖基坑，依靠配套动力头带动桩身旋转，这个尖端首先接触土层，靠锥形结构破开表层硬结土体，引导整根桩体沿垂直方向钻进，避免桩身偏移倾斜。

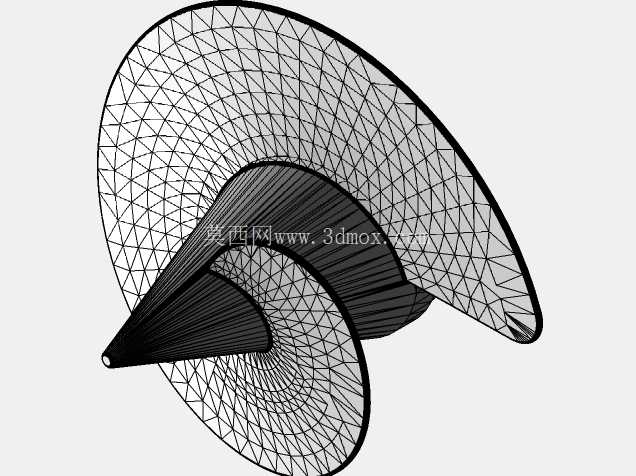

很多新手设计螺旋桩时容易忽略桩尖的受力逻辑，这个构件的锥形角度不是随便定的，角度过小会导致钻进阻力陡增，动力头负载超标，甚至出现桩身扭转断裂的问题；角度过大则会降低破土效率，钻进过程中容易出现桩体上浮，无法达到设计入土深度。这个模型里的锥段采用了渐变壁厚设计，靠近法兰盘的位置壁厚更大，因为钻进时这个区域要承受扭矩传递带来的剪切力，同时还要承受土层挤压带来的径向压力，锥尖位置做了圆弧过渡收头，避免尖锐端头在碰到硬质石块时出现崩裂，实际加工铸造时这个位置也会做局部淬火处理，提升表面硬度。

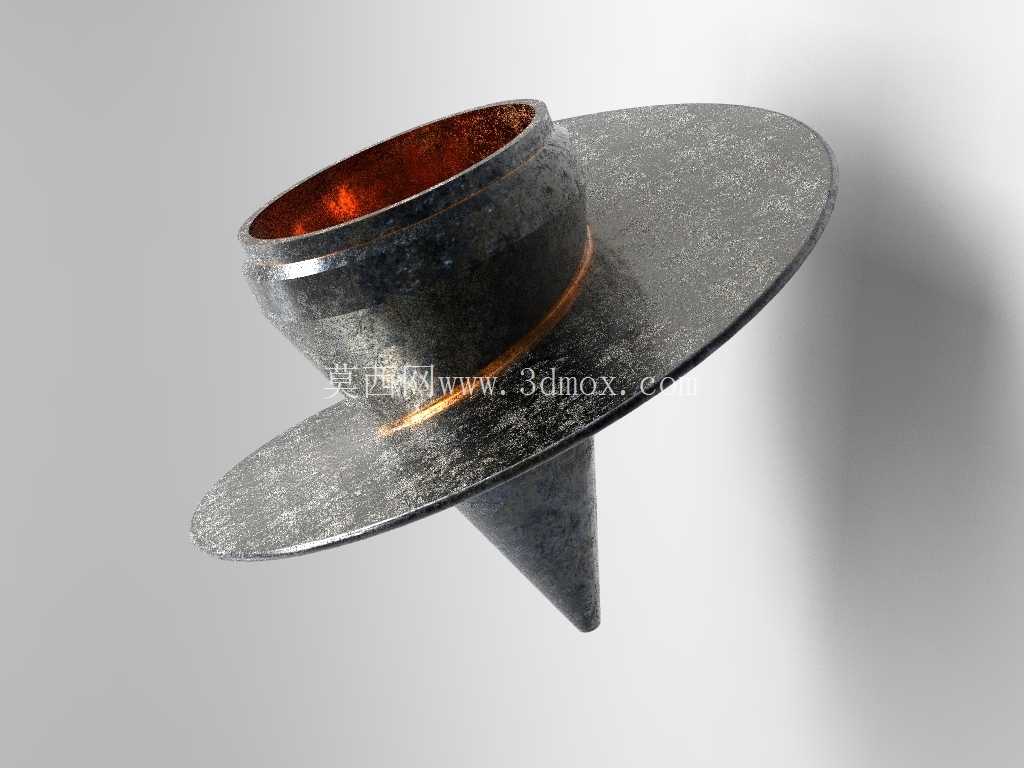

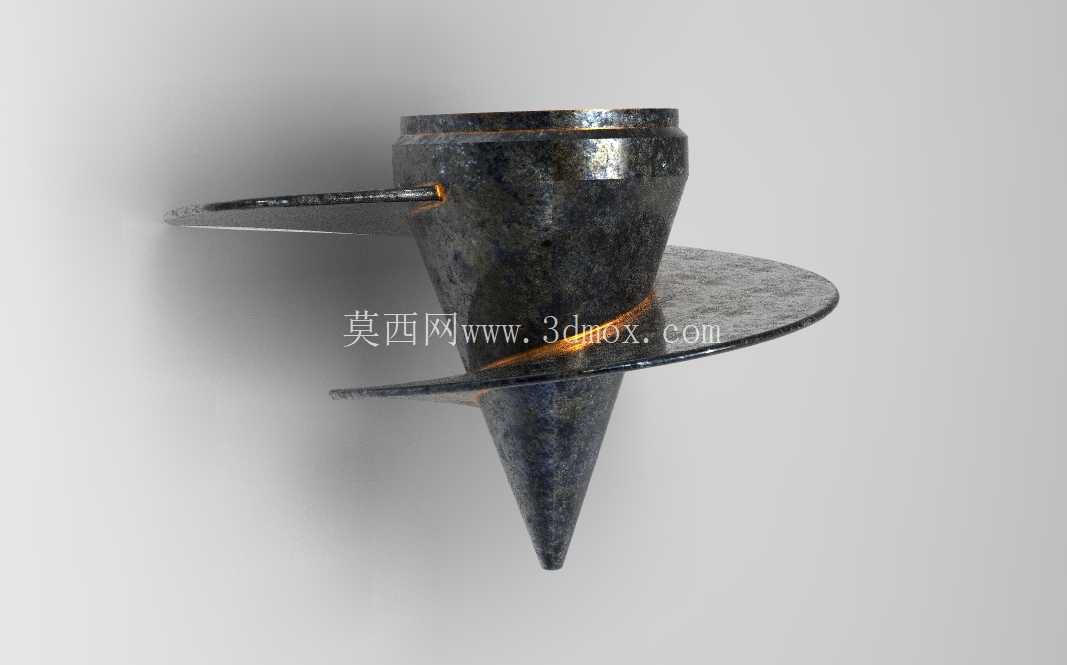

中间的圆盘法兰结构是这个桩尖的关键设计点，很多普通螺旋桩尖没有这个圆盘，钻进到设计深度后，这个圆盘会卡在土层里，大幅提升桩体的抗拔承载力，尤其是在光伏电站这类受风载影响大的场景，抗拔性能是桩基验收的核心指标，圆盘的直径比桩身外径大出一定尺寸，钻进过程中圆盘会挤压周边土体，形成密实的承载盘，相当于给桩体额外增加了一个受力支撑面，既可以分散竖向载荷，也能抵抗水平方向的风载推力。法兰盘和上部桩管的连接采用承插式结构，模型里的上段圆筒就是承插接口，安装时直接套入桩管端部，周边满焊固定，这种连接方式比平面对接的焊接强度高很多，因为承插段可以传递部分扭矩，减少焊缝位置的受力集中，避免钻进过程中焊缝开裂导致桩尖脱落。

从安装边界来看，这个桩尖的最大外径就是法兰盘的直径，选型时要匹配对应型号的螺旋桩管，承插口的内径要和桩管外径保持0.2-0.5mm的配合间隙，既方便现场安装套接，也不会因为间隙过大导致焊接后出现同轴度偏差。锥段的长度设计要匹配常用的钻进深度，一般这个长度要保证初钻进时，锥段完全入土后桩身能保持垂直，不会因为表层土体松软出现歪斜。实际生产中这个构件采用铸钢材质铸造，因为铸件可以很好的成型渐变壁厚、锥面与法兰过渡的复杂曲面，比焊接加工的桩尖整体性更好，没有焊缝缺陷带来的应力集中问题。

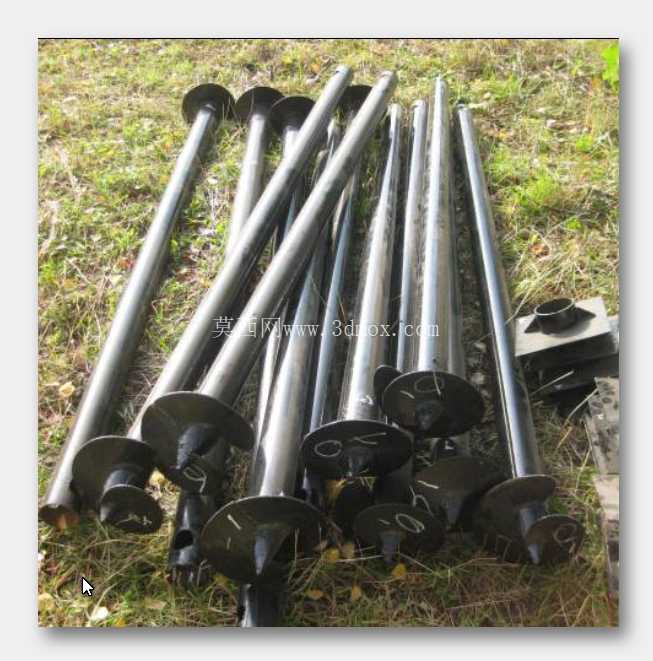

在不同的应用场景下，这个桩尖的适配性也有区别，做临时施工围挡的地锚桩时，这个桩尖配合小直径桩管，可以快速钻进施工，完工后也可以反向旋转拔出重复利用；做光伏支架的固定桩基时，配合大直径桩身，依靠法兰盘的抗拔结构，可以满足25年的使用周期要求；做农林大棚的基础桩时，这个桩尖不需要混凝土浇筑，直接钻进就可以完成安装，大幅缩短施工周期，降低施工成本。设计建模时要注意锥面和法兰盘的过渡圆角，这个位置如果做直角过渡，铸造时容易出现缩孔缺陷，受力时也会出现应力集中，导致作业过程中法兰盘和锥段断裂；承插口的端面要做机加工找平，保证和桩管对接时端面贴合，避免焊接后出现桩身倾斜；锥尖的同轴度要控制在一定公差范围内，否则钻进时会出现偏摆，导致桩孔倾斜，整根桩的垂直度达不到施工规范要求。

很多现场施工反馈的桩尖损坏问题，大多是因为结构设计时没有考虑扭矩传递的路径，这个模型里的承插段内壁做了细微的防滑纹路设计，和桩管套接后焊接，可以让扭矩更均匀的从桩管传递到桩尖，避免焊缝单独承受全部扭矩；法兰盘的厚度也经过受力核算，在挤压土层时不会出现变形翘曲，保证承载盘的受力面积稳定。对比普通的锥形桩尖，这种带圆盘法兰的结构，在相同桩长、相同管径的情况下，抗拔承载力可以提升40%以上，钻进效率也能提升15%左右，因为圆盘在钻进过程中可以起到一定的导向作用，减少桩身的晃动偏斜。
