DIY钣金折弯加工设备结构设计

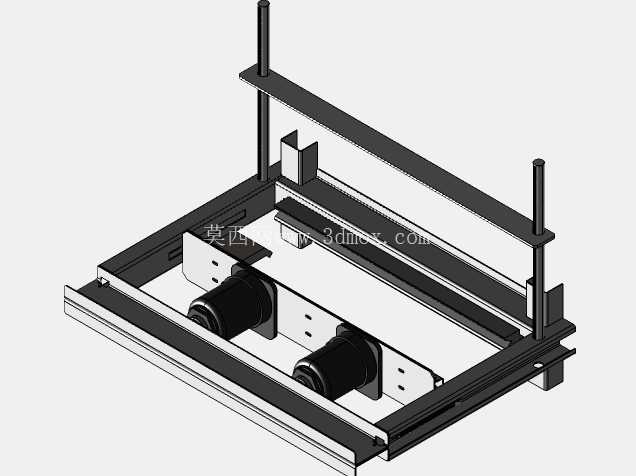

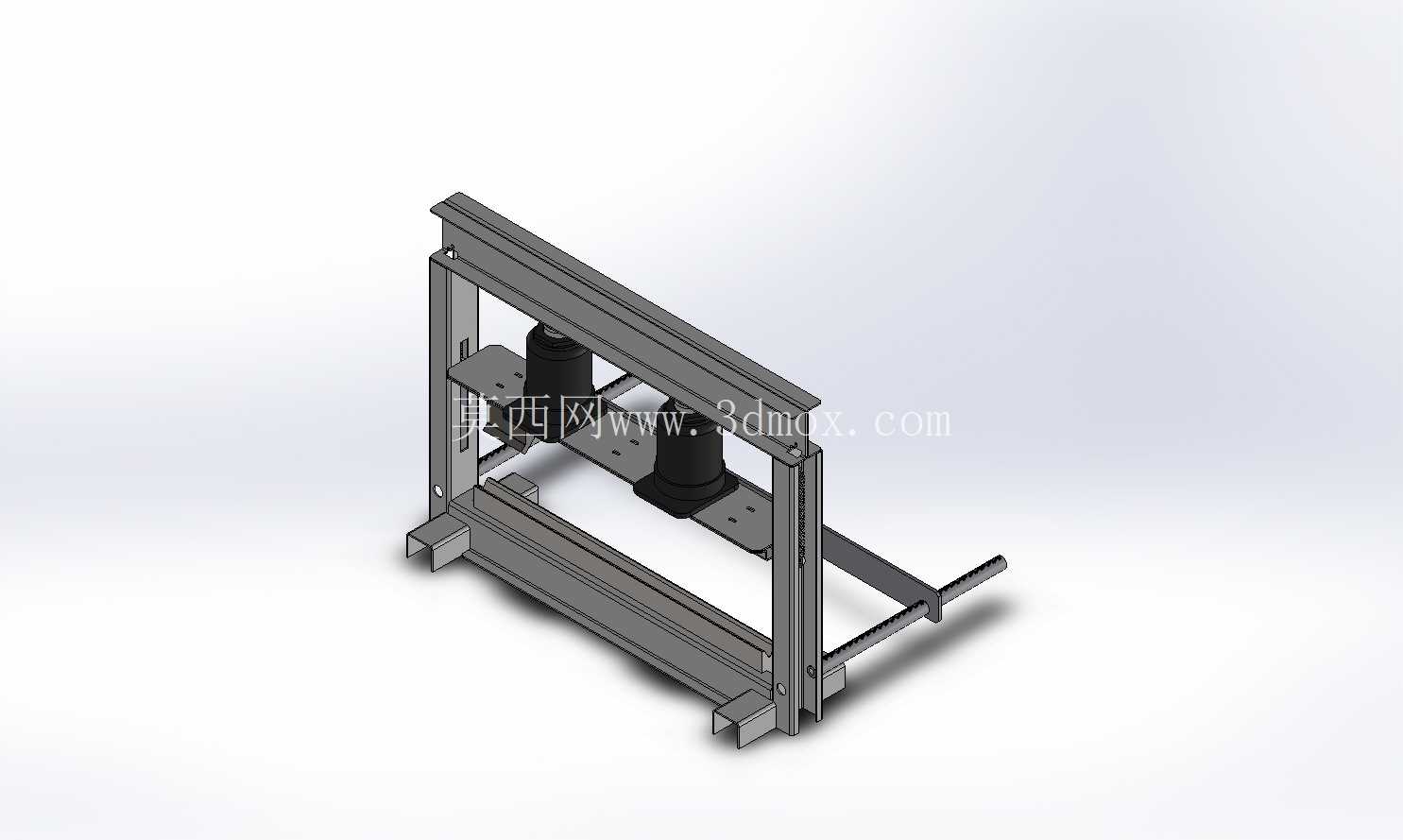

　　在小型钣金加工场景中，这类手动折弯设备的适配性极强，既可以满足个体维修工坊的零散钣金件加工需求，也能适配小型加工厂的小批量定制生产，甚至是机械爱好者的DIY创作场景，不需要复杂的车间动力配套，仅靠常规安装空间就能完成部署。设备整体采用框架式焊接结构作为承载主体，所有承力构件均选用标准型钢下料后组焊而成，焊接完成后需要对安装基准面做铣削找平处理，保证后续压装组件的运行垂直度，避免折弯过程中出现角度偏差。如果现场不具备满焊施工条件，也可以将焊接连接结构替换为螺栓紧固的装配式结构，只需要在连接节点处增加定位销孔保证装配精度即可，两种结构形式的受力冗余均按照20吨压装载荷做校核，完全覆盖常规薄钣金的折弯受力需求。

　　设备的压装执行端选用紧凑型瓶式千斤顶作为动力源，这类千斤顶属于港口货运场景的常用起重配件，采购渠道广泛，备件替换成本极低，不需要额外定制液压动力单元，手动操作即可完成压装行程的精准控制，对于小批量、多规格的钣金折弯作业来说，这种动力方案的灵活性远高于固定式电动压装设备。冲头与下模座采用成型11ga HRS钢材加工而成，属于大型机械成型作业中常用的典型成型刀具结构，冲头的折弯圆角根据常规钣金折弯的最小折弯半径做适配，既可以完成普通碳钢板材的90度折弯，也可以通过更换不同圆角的冲头完成特殊角度、特殊R角的折弯成型，滚轮导向组件选用尼龙圆库存标准件，不需要单独开模加工，采购后直接通过螺栓固定在框架立柱的导向槽内即可，既能为压头的上下运行提供精准导向，也能避免金属导向件之间的硬摩擦，减少日常维护的润滑需求。复位结构选用标准采购的弹簧组件，这类弹簧属于通用五金标准件，从常规五金供应商处即可采购同参数替换件，千斤顶卸压后弹簧可以自动带动压头回升到初始位置，不需要手动提拉复位，能有效减少单次折弯作业的操作步骤，提升小批量加工的作业效率。从安装边界来看，设备整体占地尺寸适配常规小型工作台的安装空间，不需要做专门的地基固定，只需要通过底部的安装孔将设备锁紧在平整的工作台面上即可，工作台面需要保证水平度偏差不超过0.1mm/m，避免压装过程中设备出现侧倾。

　　设备的操作侧预留了足够的工件送进空间，长度方向不受设备本身结构限制，可以加工长度在框架开口范围内的任意长度钣金件，宽度方向可以根据工件的折弯位置手动调整挡料定位块的位置，定位块通过T型螺栓固定在工作台面的T型槽内，调整时只需要松开螺栓即可滑动到指定位置，锁紧后就能保证批量折弯时的尺寸一致性。在结构设计过程中，需要重点校核框架立柱的抗弯强度，千斤顶施加的压装力会通过冲头传递到工件，再通过下模座传递到框架底部横梁，整个受力形成闭环，不会对安装工作台产生额外的冲击载荷，框架的侧向加强筋可以抵消压装过程中产生的侧向分力，避免长期使用后框架出现开口变形，导致折弯角度出现偏差。

　　日常使用过程中，只需要定期在导向滚轮的接触面涂抹少量润滑脂，检查千斤顶的液压油位，检查弹簧的复位弹力是否正常即可，不需要复杂的维护保养，即使是没有设备维护经验的操作人员，也能快速掌握设备的日常检查要点。这类手动折弯设备相比大型数控折弯机，虽然加工精度和加工效率存在差距，但是其极低的部署成本、灵活的使用场景、简单的操作逻辑，刚好填补了小型加工场景下钣金折弯设备的空白，不需要专业的数控编程人员，普通操作人员经过十几分钟的讲解就能独立完成折弯作业，对于加工批量小、规格多变的钣金加工需求来说，这类设备的投入产出比远高于大型专业折弯设备。在建模过程中，所有标准件均按照实物的实际安装尺寸做装配匹配，焊接结构的焊缝预留量、螺栓连接的装配间隙、运动部件的行程余量都按照实际加工装配的公差要求做了预留，完全可以直接作为生产加工的结构参考图纸，不需要再做额外的结构调整。
