带安装支架的卧式空气压缩接收罐体

在小型气动系统、移动式空压机配套、车间分散式气动工位布局场景中，这类带一体式安装板的卧式接收罐是非常常见的配套部件，它的核心作用是缓冲压缩空气输出的压力脉动，储存一定容积的压缩空气来应对短时大流量用气需求，同时分离压缩空气中夹带的部分液态冷凝水，稳定下游气动回路的工作压力，避免空压机频繁启停加载，延长主机的使用寿命。

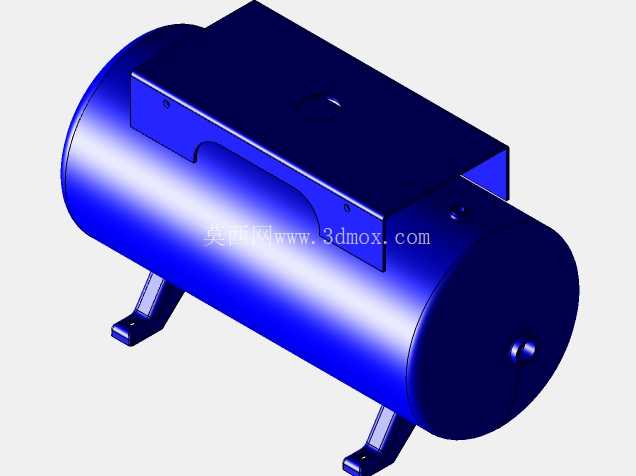

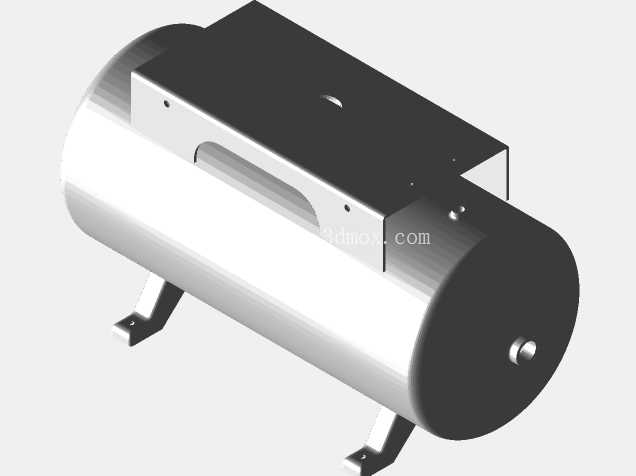

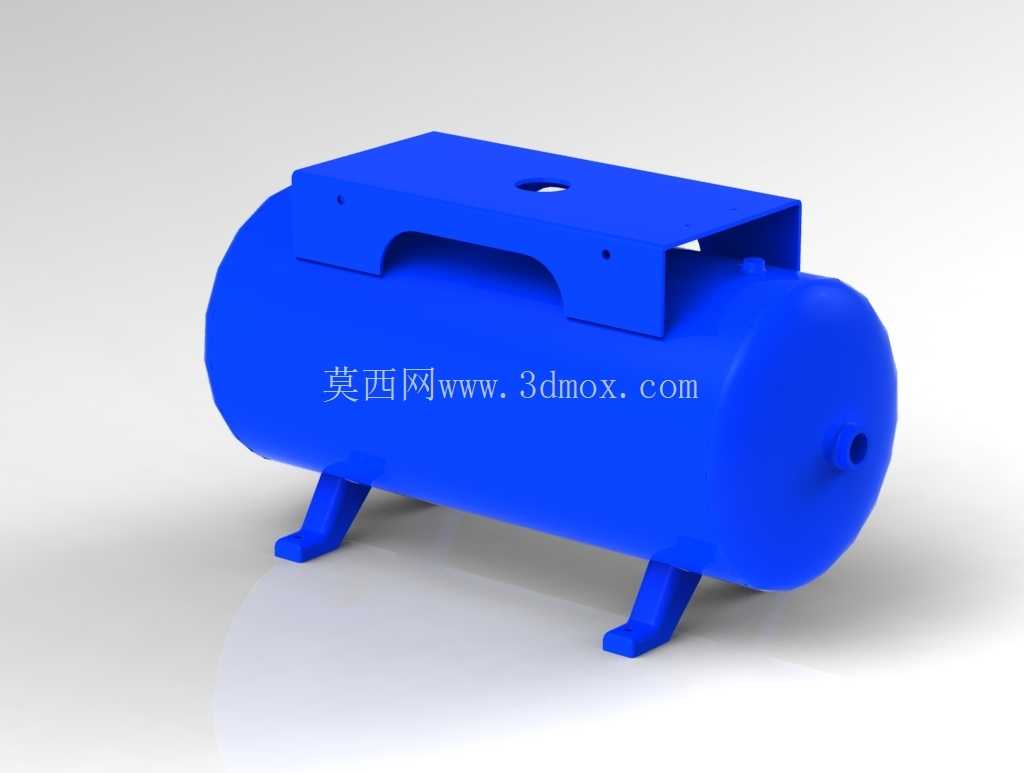

从结构设计来看，罐体采用标准卧式椭圆封头结构，相比立式罐体，卧式布局的重心更低，在移动类气动设备、小型集成式空压机组上安装时的抗倾覆性能更好，不需要预留过高的垂直安装空间，适配更多紧凑安装场景。罐体顶部的一体式安装板是这个部件的设计亮点，安装板上预留了压缩机主机的固定安装孔位，还有一处镂空的提手结构，既可以作为整机组装时的搬运握持位，也能在安装时避让压缩机主机的底部凸起结构，减少额外的转接支架设计，让空压机组的整体集成度更高，减少装配环节的零件数量。

罐体底部设置了两个一体成型的支脚，支脚的安装面做了平面度处理，安装时可以直接通过螺栓固定在机组底座或者设备机架上，不需要额外焊接支撑结构，支脚的受力角度经过校核，满压状态下的罐体载荷可以均匀传递到安装基面，避免局部应力集中导致焊缝开裂。罐体端部预留了标准的气路接口，可以直接对接进气、出气以及排水阀的管路，接口位置的设计避开了安装支架的固定区域，后期管路拆装、维护排水阀的时候不需要拆解罐体固定结构，日常维护的操作空间充足。

从安装边界来看，这类罐体的径向尺寸控制在适配小型空压机的常规规格范围内，长度方向的尺寸刚好匹配常规1-3匹活塞式空压机的主机安装跨度，顶部安装板的孔位间距符合主流小型空压机主机的安装孔距标准，不需要二次打孔加工就可以直接适配多数同规格的压缩机主机。罐体的壁厚设计满足常规0.8-1.25MPa工作压力的强度要求，封头和筒体的焊缝位置做了圆滑过渡，减少应力集中点，在建模过程中，这类罐体的曲面过渡、支脚和筒体的连接位置、安装板和筒体的焊接贴合面都是需要重点处理的部分，要保证曲面连续，安装面的平面度符合工程实际要求，避免后续出工程图或者做装配干涉检查时出现误差。

在实际应用中，这类接收罐除了配套小型移动式空压机，也可以作为独立的缓冲罐用在小型气动设备的就近气路稳压场景，比如桌面型气动打标设备、小型气动工装夹具的回路中，就近安装在工位旁减少气路的压力损失，保证气动执行元件的出力稳定。设计时需要注意罐体内部的容积要匹配对应的用气量，过小的容积无法起到缓冲稳压的作用，过大的容积则会导致空压机加载时间过长，浪费能耗，这个规格的罐体容积对应30加仑的储备量，刚好匹配小型维修门店、小型加工工位的间断式用气需求，既可以满足风炮、气动吹尘枪、小型气动扳手这类工具的短时大流量用气，也不会因为容积过大导致机组整体体积过于笨重。

建模过程中，罐体的回转体部分可以通过旋转特征生成，封头的椭圆曲线要符合压力容器的标准椭圆封头参数，保证曲率均匀，避免出现应力集中的拐点。顶部安装板和罐体的连接位置要做贴合处理，模拟实际焊接的贴合面，安装板上的固定孔位要和主流压缩机主机的安装尺寸对应，提手位置的镂空要做圆角处理，避免搬运时割手，同时保证镂空处的结构强度，不会因为搬运受力出现变形。底部支脚的倾斜角度要保证罐体放置时的稳定性，支脚底部的安装孔位要预留足够的螺栓操作空间，方便装配时拧紧固定螺栓。端部的气路接口要采用标准管螺纹的尺寸规格，方便和常规气动管路配件对接，接口的伸出长度要考虑管路接头的安装空间，避免接头和支脚或者安装板出现干涉。
