多功能组合工具注塑模具结构设计

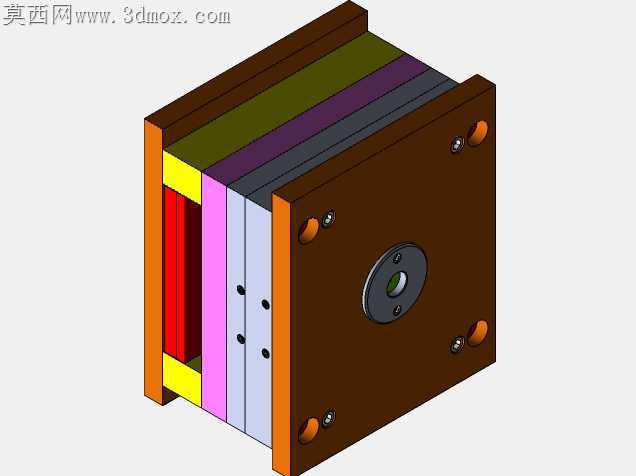

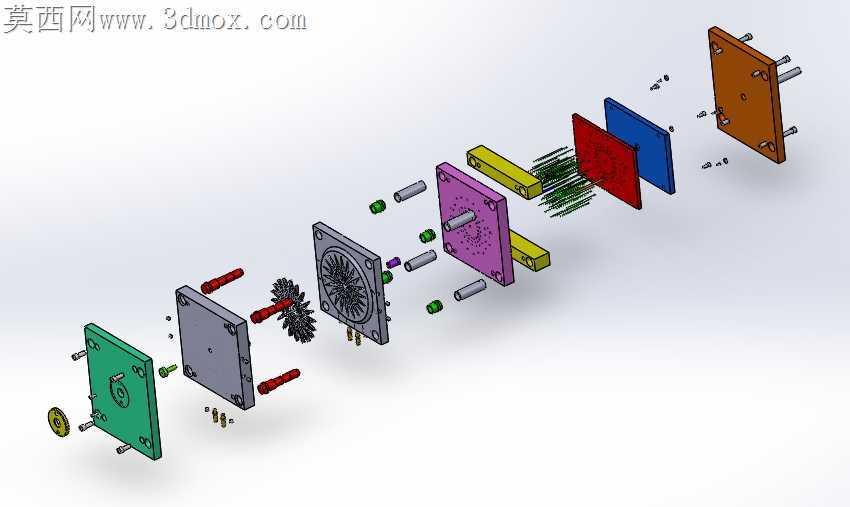

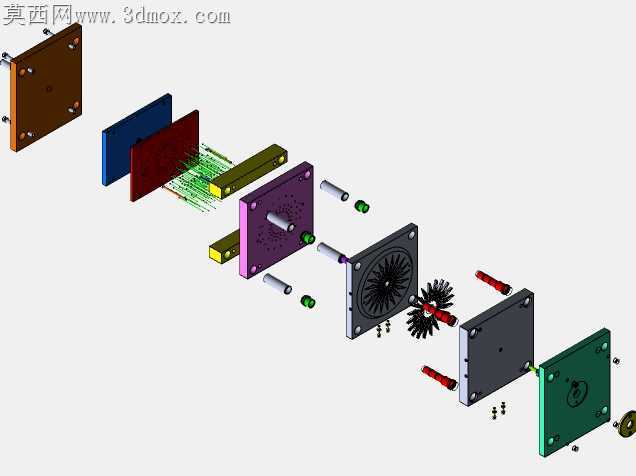

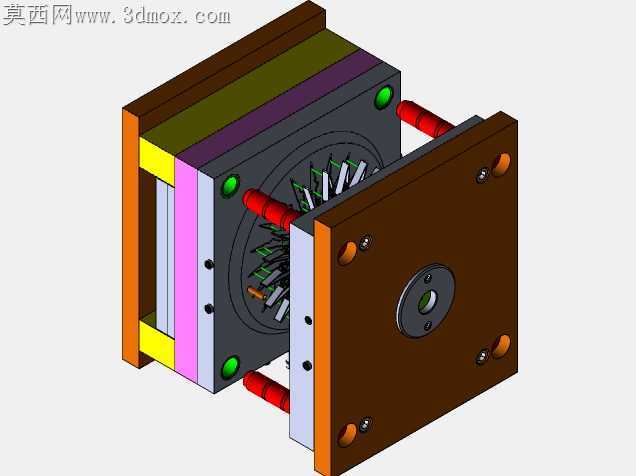

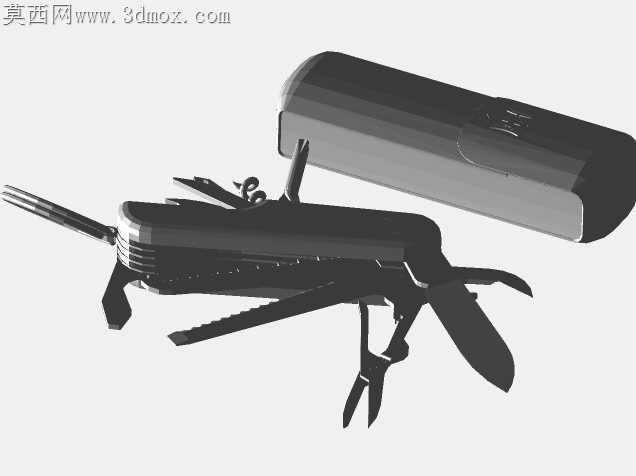

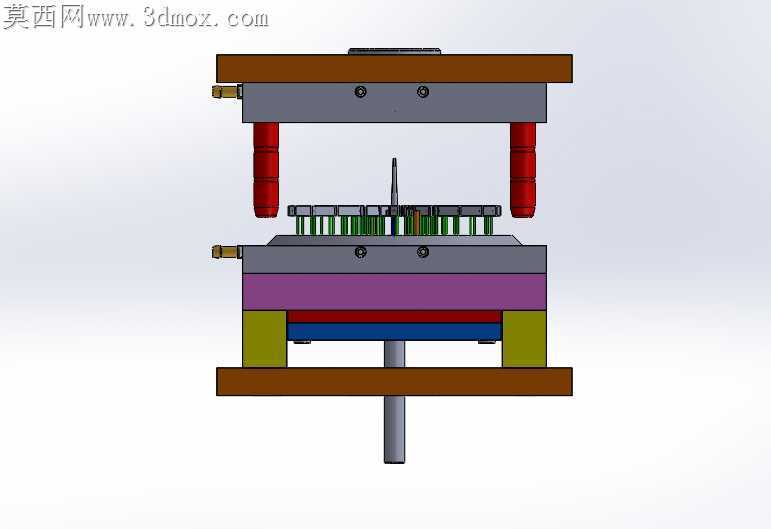

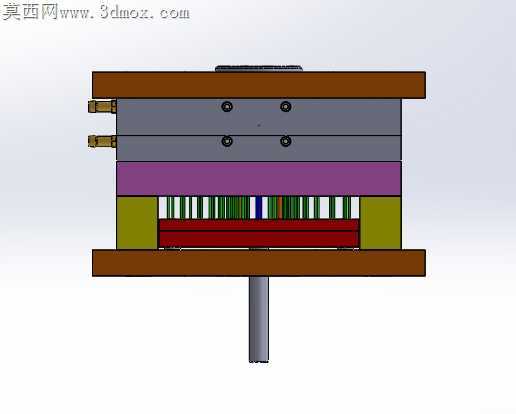

日常量产这类带复杂内嵌金属件的多功能组合工具外壳时，最容易出现的问题就是PP、PE这类软质塑料包胶时的走胶不均，金属嵌件周边容易出现缺胶、飞边，甚至冷却收缩后把内置的工具刀片、剪刀组件卡滞，直接影响成品的开合手感。这套模架在进胶口的排布上做了针对性调整，没有采用常规的单点点浇口，而是顺着外壳长条形的轮廓，在嵌件排布的间隙处设置了三个潜伏式进胶点，熔融塑料注入时不会直接冲击金属嵌件的定位基准，避免注塑压力把嵌件冲偏导致的壁厚不均。冷却水路的排布也避开了嵌件的固定柱位置，不会因为局部冷却过快导致塑料件产生内应力，后续组装时螺丝柱位置不会出现开裂。模架的分型面顺着外壳的曲面弧度做了0.02mm的贴合公差，合模时不会在外壳的合模线位置产生多余的飞边，后续量产时省去了大量人工修边的工序。顶针的位置全部设置在工具收纳槽的内侧隐蔽处，顶出时不会在外壳的外观面留下顶针痕迹，省去了后续表面打磨抛光的工序。针对不同塑料材质的收缩率差异，模腔的尺寸预留了对应的收缩补偿量，不管是用ABS做硬质亮面外壳，还是用软质PP做防滑握把，都能保证成型后的外壳尺寸刚好适配内置的五金组件，各工具展开、收合时的阻尼感一致，不会出现过松晃荡或者过紧卡滞的问题。排气槽开设在每一个工具槽的末端位置，注塑时型腔内的空气可以顺着排气槽完全排出，不会在工具槽的边角位置产生困气烧焦的缺陷，成品的边角位置轮廓清晰，没有缺料、毛边的问题。这套模架的结构设计完全适配量产车间的卧式注塑机安装尺寸，装模时不需要额外改装机台的固定螺丝孔位，上下模的导柱导套做了防呆设计，装模时不会出现方向装反的问题，换模调试的时间比常规模架缩短近三分之一。日常生产过程中，模架的易损件都做了标准化设计，镶件出现磨损时可以快速更换，不需要整套模架返修，大幅降低量产过程中的维护成本。针对金属嵌件的放置，模架上做了精准的定位卡槽，操作工放置嵌件时可以直接卡入定位槽，不需要反复调整位置，放件的效率更高，也不会出现嵌件放歪导致的压模问题。
