立柱腿配套变速箱固定支撑装置结构

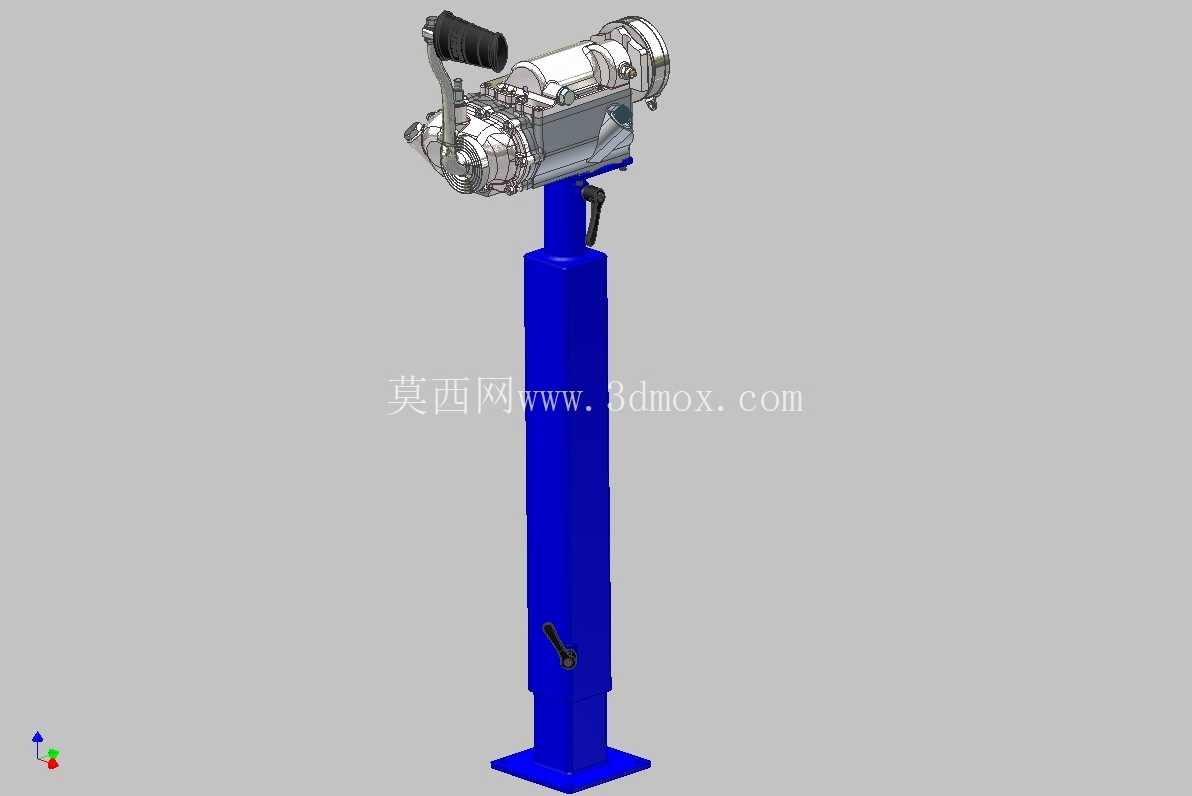

　　这套固定支撑结构主要面向小型动力传输单元的立式安装场景，常见于小型农用作业机具、园林修枝设备、便携动力作业台的动力端集成环节，核心作用是将变速箱总成与立式支撑立柱做刚性连接，抵消动力输出过程中齿轮啮合产生的径向跳动与轴向窜动，避免动力传输路径上的连接件因交变载荷出现疲劳松脱。从结构布局来看，蓝色支撑立柱采用变截面方管结构，下部为大尺寸方管段直接对接设备底座安装面，上部收窄为匹配变速箱安装孔位的连接法兰盘，法兰盘上预留四个对称分布的螺栓过孔，孔位公差按照H7级精度设计，保证变速箱安装时定位销能够顺利导入，不会出现装配错位。

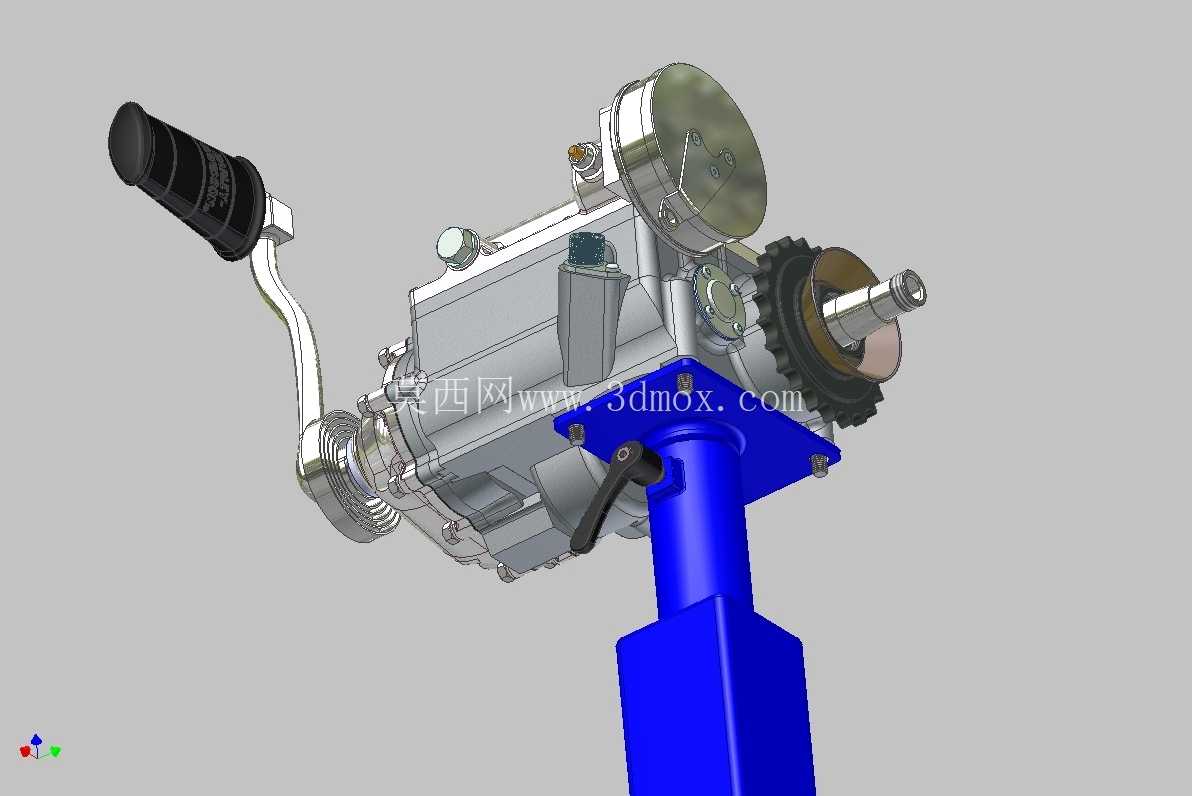

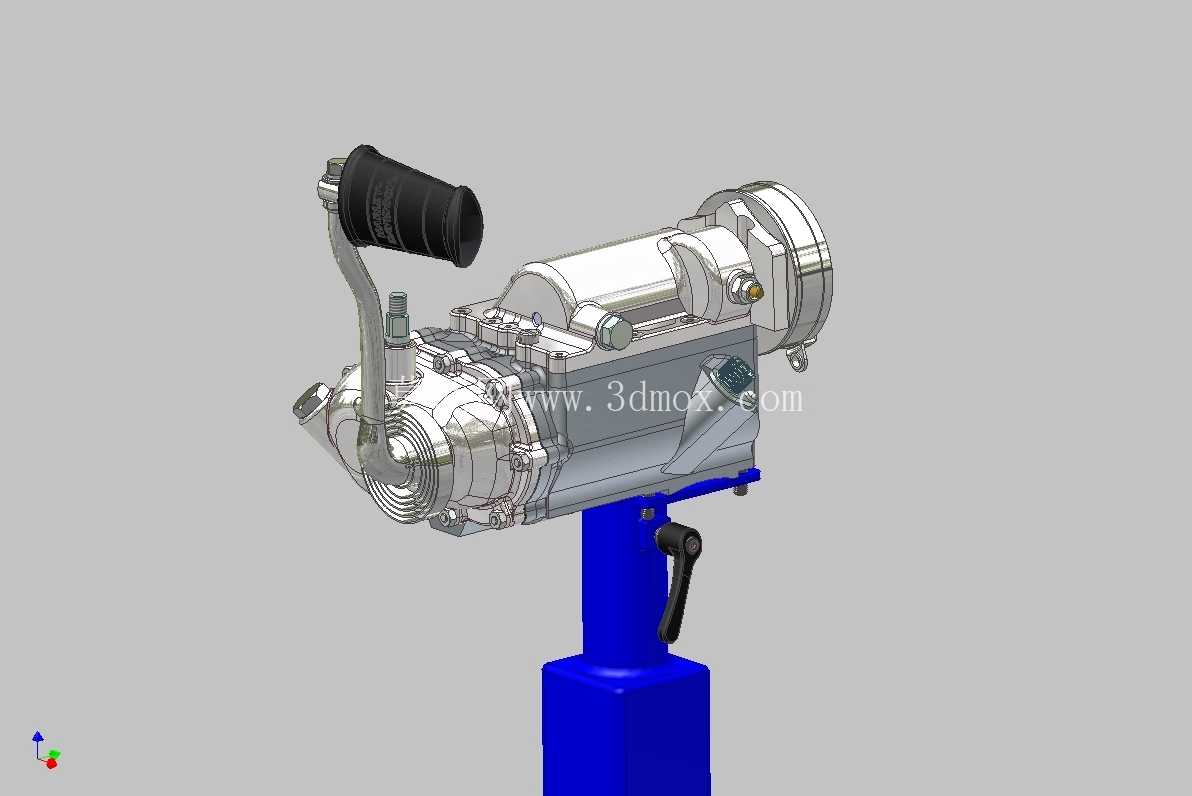

　　变速箱本体采用卧式布局，输入侧连接手动操纵杆与动力输入接口，输出侧伸出带齿轮的动力输出轴，操纵杆上包裹防滑橡胶握把，握把表面做了环形防滑纹路，方便操作人员在带防护手套的状态下完成档位切换操作。设计过程中优先考虑了安装边界的兼容性，立柱法兰盘的安装孔位采用通用化孔距设计，能够适配市面上多数同功率段小型变速箱的底部安装尺寸，不需要额外做转接板加工，降低现场改装的加工成本。变速箱壳体采用分体式压铸结构，合箱面处预留密封胶槽，装配时填充密封胶即可保证齿轮腔的密封性能，避免润滑油渗漏，壳体上的观察盖采用透明有机玻璃材质，不用拆开箱体就能直接观察内部齿轮的啮合磨损情况，日常维护时可以快速判断齿轮润滑状态。

　　输出轴端的齿轮采用直齿圆柱齿轮设计，齿面做了高频淬火处理，硬度达到HRC45-50，能够承受输出端带负载启动时的瞬时冲击载荷，齿轮与轴之间采用平键连接，键槽位置做了倒角处理，避免装配时键棱刮伤轴面。支撑立柱与法兰盘的连接位置做了三角加强筋结构，筋板厚度为6mm，分别沿立柱四个侧面分布，能够承受变速箱挂入最高档位时输出端产生的反扭矩，避免法兰盘与立柱连接处出现焊缝开裂的问题。操纵杆的铰接位置设置了阻尼弹簧，档位切换时能够提供清晰的档位吸入感，同时避免设备运行过程中因振动出现自动脱档的情况，铰接轴处加装了防尘橡胶套，阻挡田间作业时的尘土、碎屑进入铰接缝隙，延长铰接部件的磨损周期。

　　整套结构的安装流程遵循从下到上的装配逻辑，先将立柱底部与设备底座通过螺栓锁紧，锁紧扭矩按照8.8级螺栓的标准扭矩施加，再将变速箱吊装到法兰盘上方，对准定位销孔后落下，依次穿入连接螺栓并按对角线顺序分次拧紧，最后连接输出端的传动齿轮与操纵拉索即可完成装配。在实际使用场景中，这套结构能够承受最高3000rpm的输入转速，输出端额定扭矩可以达到12N·m，能够满足小型除草机、便携旋耕设备、台式修边机具的动力传输需求，结构上没有多余的冗余设计，所有部件都兼顾了强度要求与轻量化需求，整体重量控制在合理区间，方便单人完成搬运与装配作业。壳体上的加油口设置在箱体侧面最高位置，放油口设置在箱体底部最低处，换油时不需要拆解周边连接件就能完成润滑油更换，日常维护的操作门槛较低，不需要专业维修人员就能完成常规保养操作。
