轮式滑移装载机整机结构三维设计

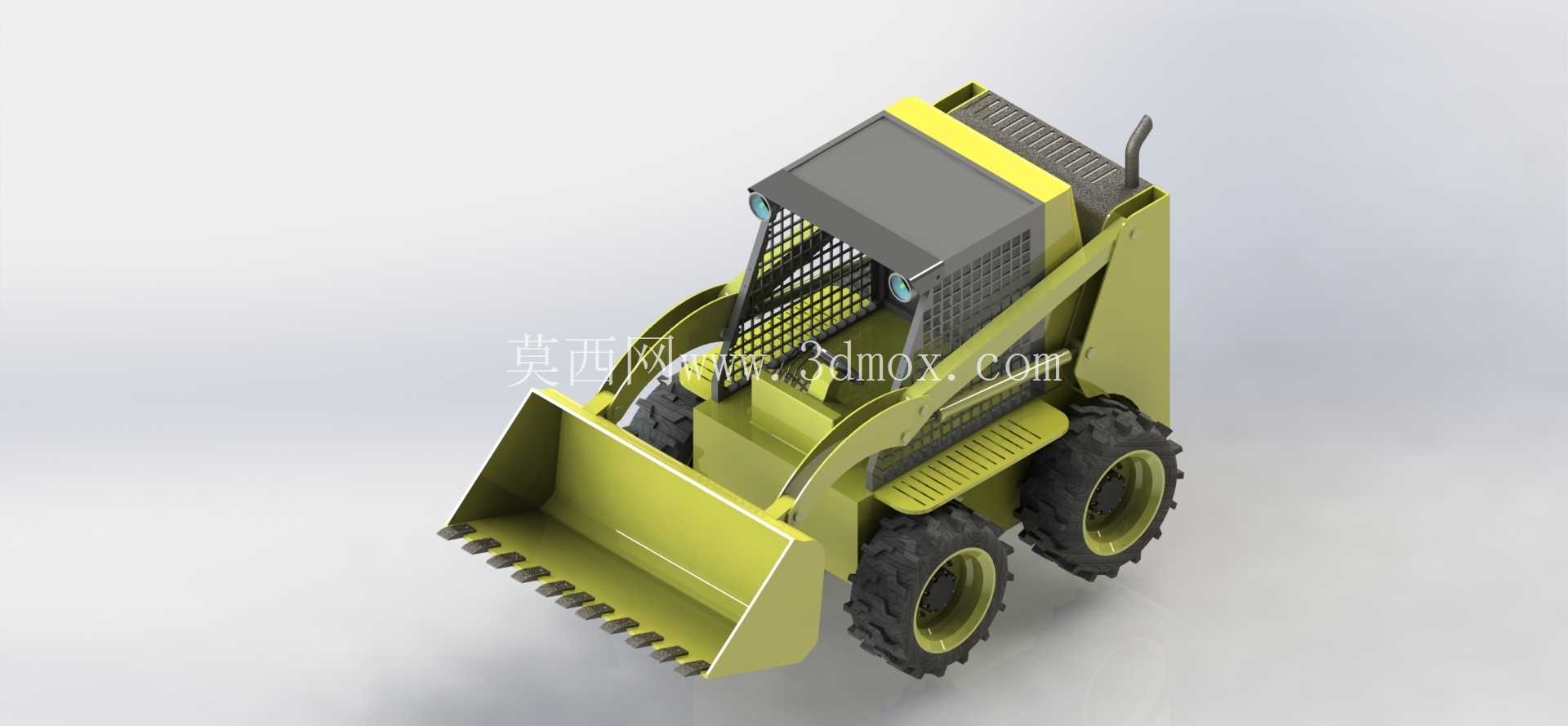

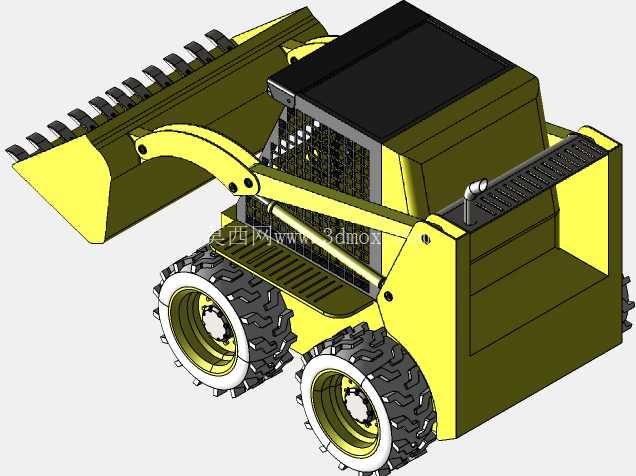

　　这款轮式滑移转向装载机的三维结构设计，核心围绕狭小作业空间的灵活作业需求展开，区别于传统转向式装载机的铰接结构，整机采用左右轮独立驱动的差速转向逻辑，可实现原地零半径转向，适配厂房内部物料转运、市政巷道清障、园林土方整理、仓储散料堆垛等常规大中型装载机无法进入的作业场景。整机外形尺寸控制在紧凑区间，整机长度含铲斗收斗状态下适配1.8米宽的标准通道通行，整机高度满足2米限高区域的作业准入要求，轮距与轴距的配比经过反复校核，在保证转向灵活性的同时，避免窄轴距带来的侧倾风险，作业状态下的整机重心始终落在四轮支撑的安全范围内，即使在满铲举升状态下，也能保证30%坡度的驻坡稳定性。铲斗部分采用通用型工程铲斗结构，斗刃处预留了属具安装的快换接口，可根据作业需求更换破碎锤、货叉、扫雪辊、开沟器等不同工作属具，快换接口的安装尺寸符合行业通用的滑移装载机属具安装标准，无需额外改装即可适配市面多数成熟属具产品。动臂举升结构采用双侧平行举升的路径设计，举升过程中铲斗角度通过联动拉杆自动保持水平，避免举升过程中物料洒落，举升最高点的卸料高度满足常规货运车辆的货厢高度卸料需求，卸料角度经过运动仿真校核，可保证斗内散料完全卸净，无残留积料。

　　驾驶室部分采用防落物的框架式防护结构，防护网的网格尺寸经过安全校核，可阻挡作业过程中飞溅的碎石、混凝土块等异物侵入驾驶区域，同时保证驾驶员的前方作业视野，操作机构采用双手柄控制逻辑，左侧手柄控制整机行走转向，右侧手柄控制动臂举升与铲斗收放，操作行程与反馈力度按照人机工程学参数设置，降低长时间作业的操作疲劳。行走驱动系统采用四轮独立的液压马达直驱结构，省去了传统的传动轴、差速器等传动部件，既压缩了整机的底部安装空间，又实现了左右轮的完全独立转速控制，配合液压系统的流量调节，可实现行走速度的无级变速，低速大扭矩工况下可提供足够的铲装插入力，高速行走状态下满足短距离转场的速度需求。

　　整机的液压管路布置全部沿动臂内侧与车架内部走线，管路固定点的间距按照液压管路安装规范设置，避免作业过程中管路与结构件产生摩擦磨损，同时预留了足够的管路弯曲余量，适配动臂举升、收斗过程中的管路长度变化，不会出现管路拉扯、弯折憋压的问题。发动机舱布置在整机后部，采用后翻式舱门设计，日常维护时可完全打开舱门，暴露空滤、机油滤芯、燃油滤芯、液压油滤芯等常规保养部件，保养操作空间充足，无需拆解周边结构件即可完成常规保养作业。后部配重块的重量经过整机倾覆载荷校核，在满铲最大举升高度时，可保证整机的纵向稳定性，不会出现前倾失稳的情况，同时配重块的外形与机罩线条一体化设计，避免突出结构在狭窄空间作业时发生刮碰。

　　轮胎采用工程机械专用的深花纹耐磨轮胎，胎面花纹针对泥泞、碎石、硬质铺装等不同路面做了适配设计，既保证非硬化路面的抓地力，又减少硬质路面行驶的轮胎磨损，轮毂的安装尺寸与轮边液压马达的输出法兰直接匹配，连接螺栓的强度等级按照最大输出扭矩的1.5倍安全系数选型，可承受铲装作业时的冲击载荷。整机的所有结构件连接位置都做了应力集中优化，焊缝位置按照焊接工艺要求做了坡口设计，关键受力位置的板材厚度经过有限元分析校核，在满足强度要求的前提下尽可能控制整机重量，降低接地比压，减少对铺装路面、草坪等作业面的破坏。
