小型铝坯手柄不锈钢刀片角度查找工具

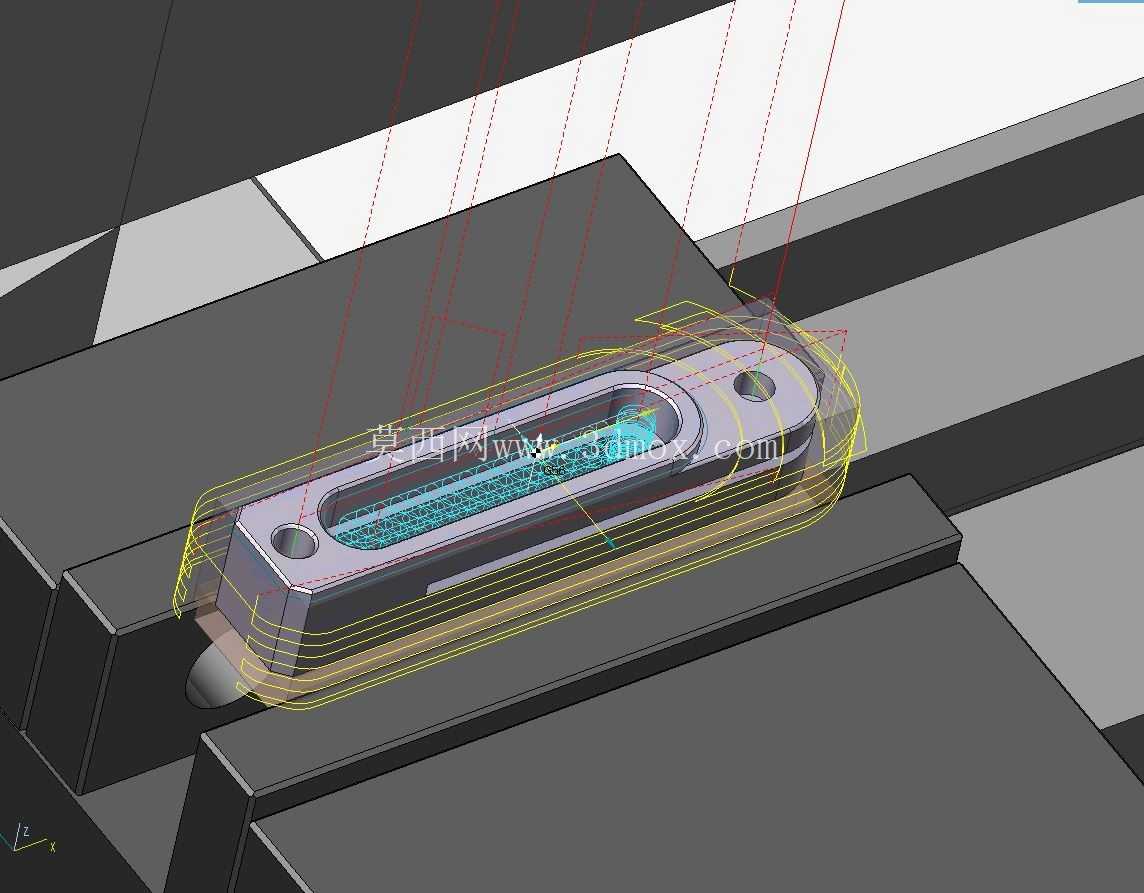

　　在机加工现场的小件装夹找正、模具修配的角度核验、钣金小件折弯后的角度复核场景里，这类小型角度查找工具的使用频率远高于大型台式角度测量设备，毕竟很多工位的操作空间局促，大型量仪根本无法伸入测量点位，而手持类的角度检具可以直接贴靠被测面完成快速读数，不需要复杂的调平、校准流程，一线操作工人拿起来就能用，适配多类零散的小尺寸角度核验需求。这款工具的主体手柄采用铝坯加工成型，选择铝材质作为手柄基体，首先是考虑到手持操作的重量控制，整体握持重量控制在百克级别，长时间手持操作不会产生明显的手部酸胀感，其次铝坯的切削加工性能优异，手柄上的长槽结构可以一次铣削成型，槽内的滑动配合面不需要额外做复杂的表面处理就能达到顺畅滑动的粗糙度要求，同时铝基体的抗锈蚀能力优于普通碳钢，在车间多切削液、多油污的环境下存放，不会轻易出现锈死卡滞的问题。

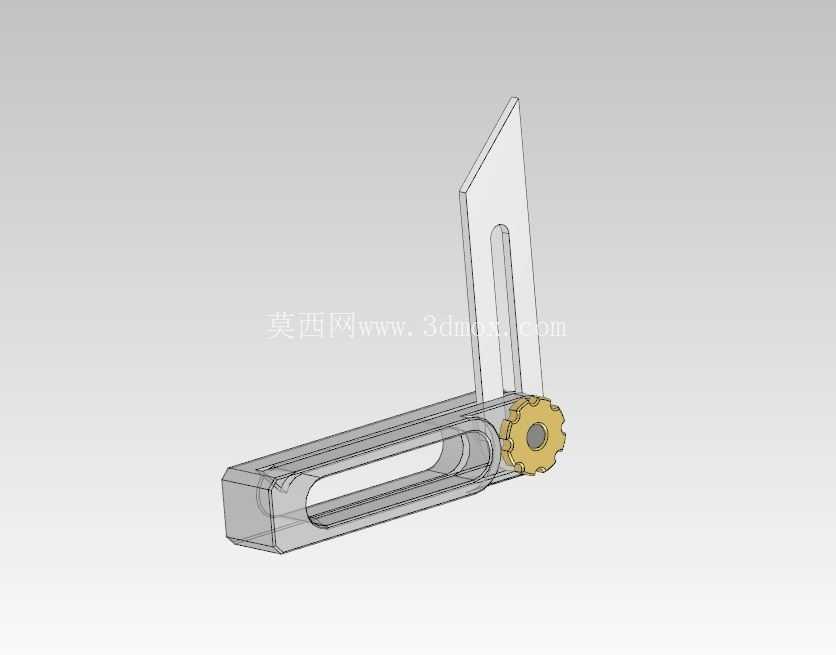

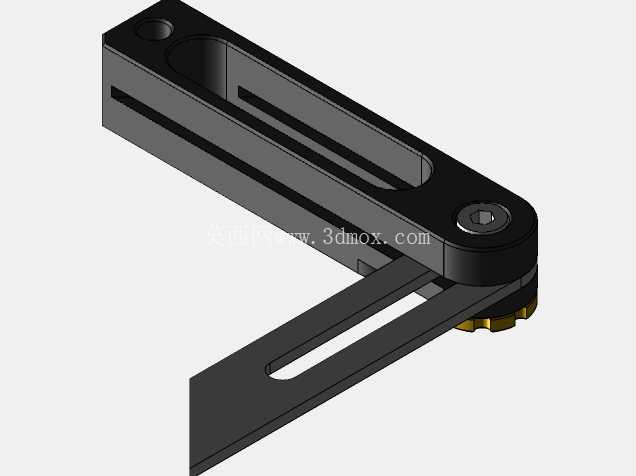

　　工具的测量接触刀片采用不锈钢材质，刀片的刃口部位做了窄边精磨处理，测量时可以紧密贴靠被测工件的棱边，不会因为接触边过宽产生测量间隙，导致角度读数出现偏差；不锈钢刀片的硬度经过调质处理，日常和金属工件反复接触摩擦，也不会轻易出现卷边、磨损的问题，长期使用后测量精度的保持性更好。从结构设计逻辑来看，这款工具采用了滑动铰接的结构形式，手柄上的长通槽作为滑动导轨，铰接轴可以沿着槽体长度方向调整位置，以此适配不同边长的被测角度面，当被测工件的角度边长度较短时，可以将铰接轴滑移到靠近刀片的位置，缩短测量臂的有效长度，避免测量臂过长无法贴合短边的问题；当被测角度的边长较长时，可以将铰接轴向手柄尾端滑移，拉长测量基准边的长度，提升大尺寸面角度测量的稳定性。

　　铰接部位采用了带阻尼的锁紧结构，调整到对应测量位置后，阻尼结构可以保持当前的角度姿态，不需要操作人员一直用手捏紧固定，就可以将工具从被测点位拿下来读取角度数值，避免拿取过程中角度移位产生读数误差。从安装与使用边界来看，这款工具整体外形紧凑，手柄长度控制在单手可完全握持的尺寸范围内，最宽处的尺寸不超过普通成年人的手掌宽度，可以直接放入工装口袋随身携带，不需要专门的工具箱存放；工具没有外接电源、没有额外的辅助安装结构，使用时不需要固定在工作台面上，只要被测位置有两个可供贴靠的平面，就能完成角度测量，不管是在台钳上装夹的小零件，还是已经装配到设备上的局部结构，都可以直接抵靠测量。在实际的工装调试场景中，这类工具还可以用来快速核验斜楔机构的安装角度、小型折弯件的回弹角度、钻模套的倾斜安装角度，不需要将工件拆下来搬到检验台测量，大幅减少了工序间的转运等待时间。刀片和手柄的连接采用可拆卸的紧固结构，当刀片长期使用出现磨损后，可以松开紧固螺钉更换同规格的不锈钢刀片，不需要整体更换整个工具，降低了现场工装备件的成本。手柄的外轮廓做了圆角过渡处理，握持边缘没有尖锐的铣削毛刺，手持操作时不会划伤手部，贴合手掌的弧面做了轻微的凹陷处理，握持时的贴合度更好，不容易打滑。

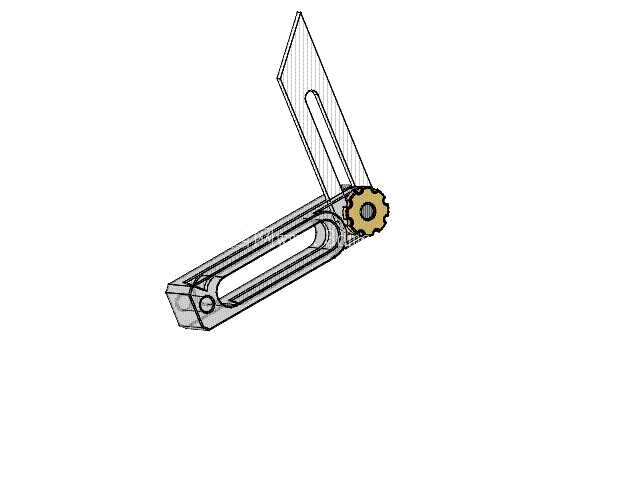

　　铰接轴的端部做了滚花设计，需要调整滑动位置或者转动角度时，用手指就能拧动调整，不需要额外借助扳手等辅助工具，操作流程足够简便，即使是刚入职的一线操作员工，简单讲解后就能快速上手使用，不需要专门的操作培训。在铸造模具的修配场景中，这类小型角度工具可以伸入模具的型腔内部，测量拔模斜度的实际加工值，核对和设计值的偏差，因为模具型腔内部空间狭窄，常规的角度尺无法伸入，而这款工具的刀片厚度较薄，可以顺着型腔的缝隙伸到内部测量面，完成拔模角度的现场核验，避免拆模后才发现斜度不足导致的脱模卡滞问题。
