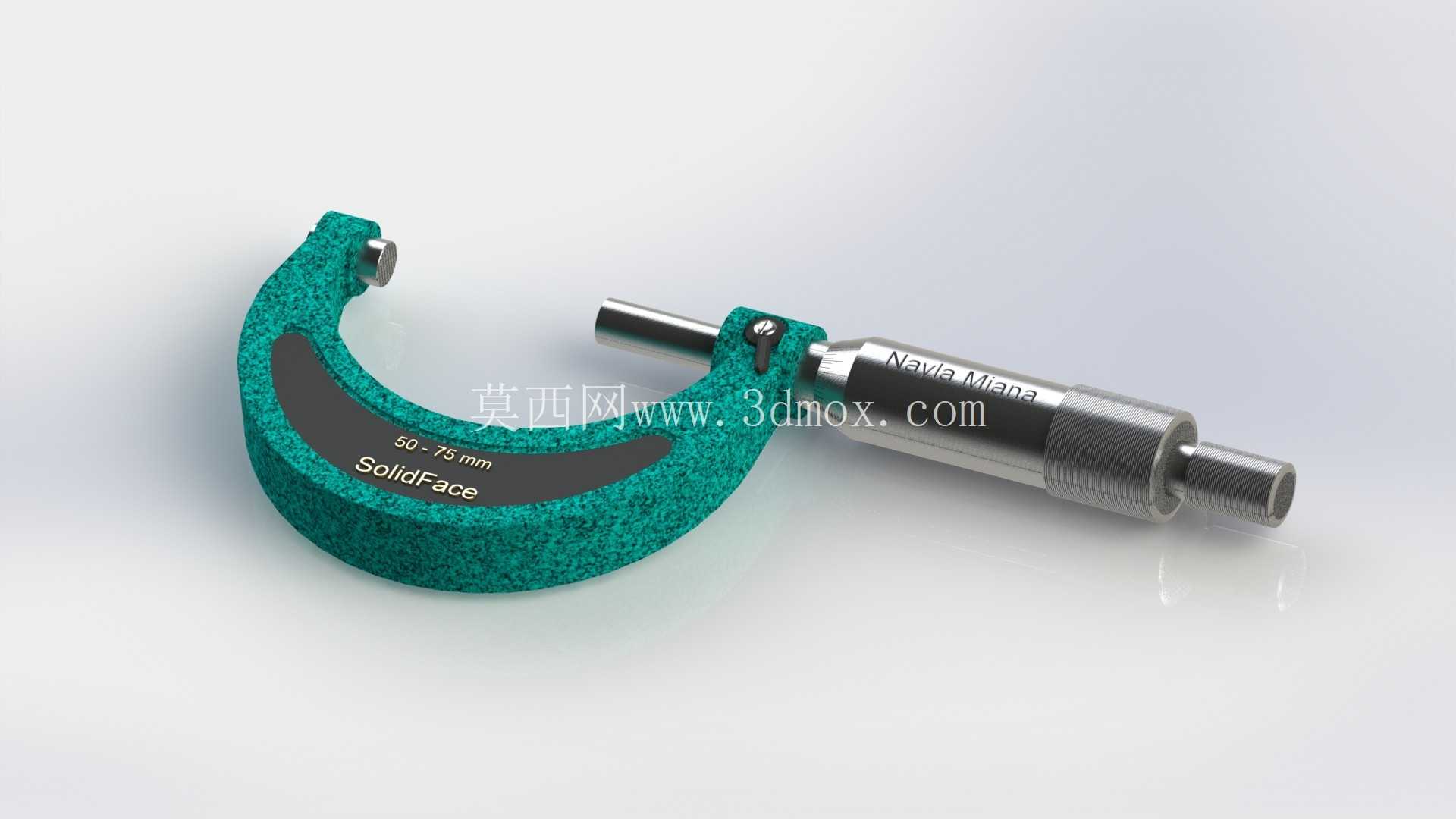

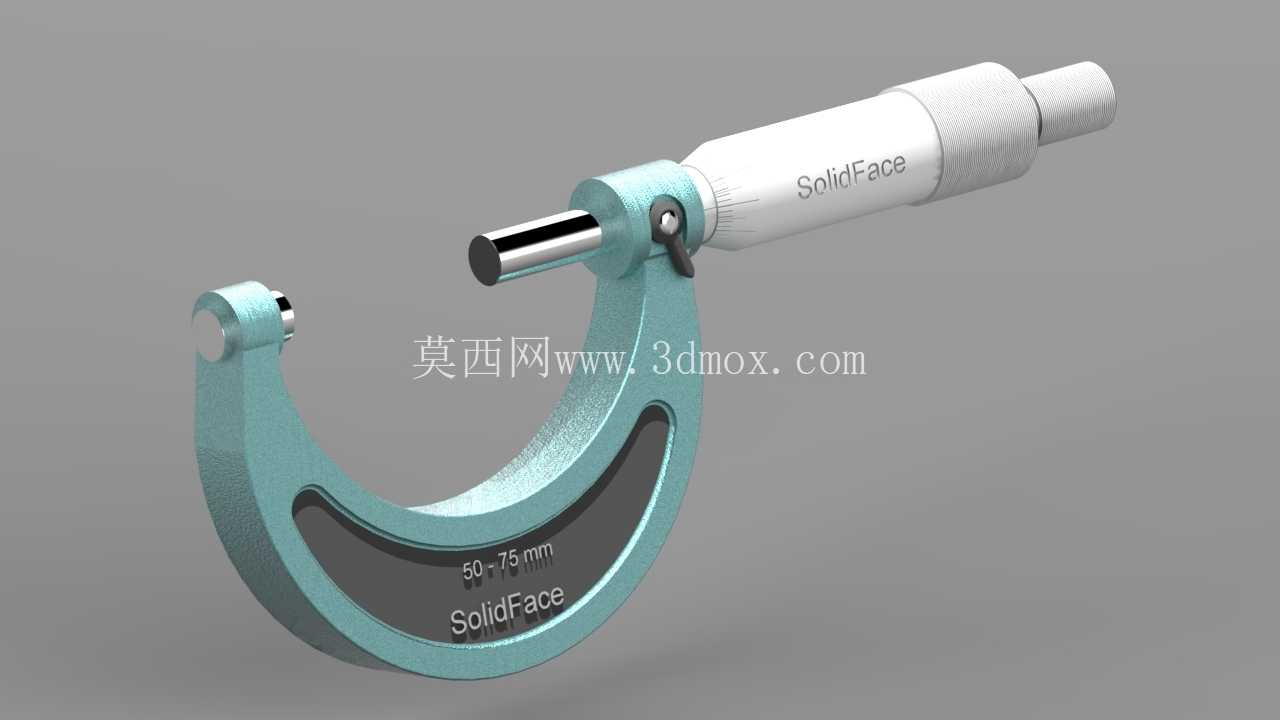

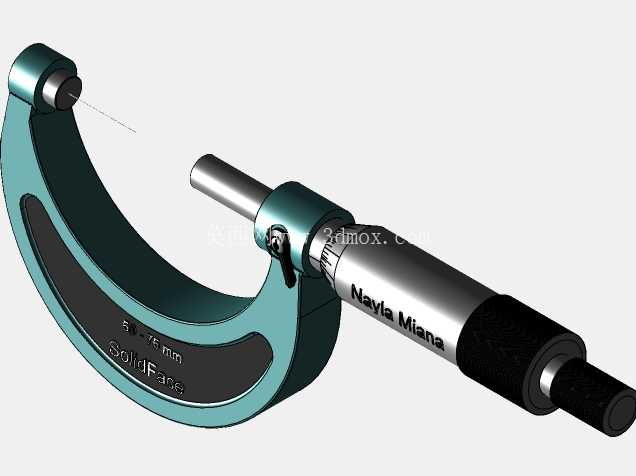

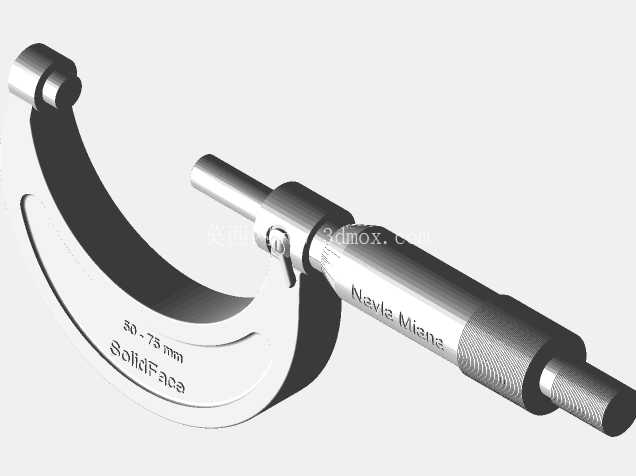

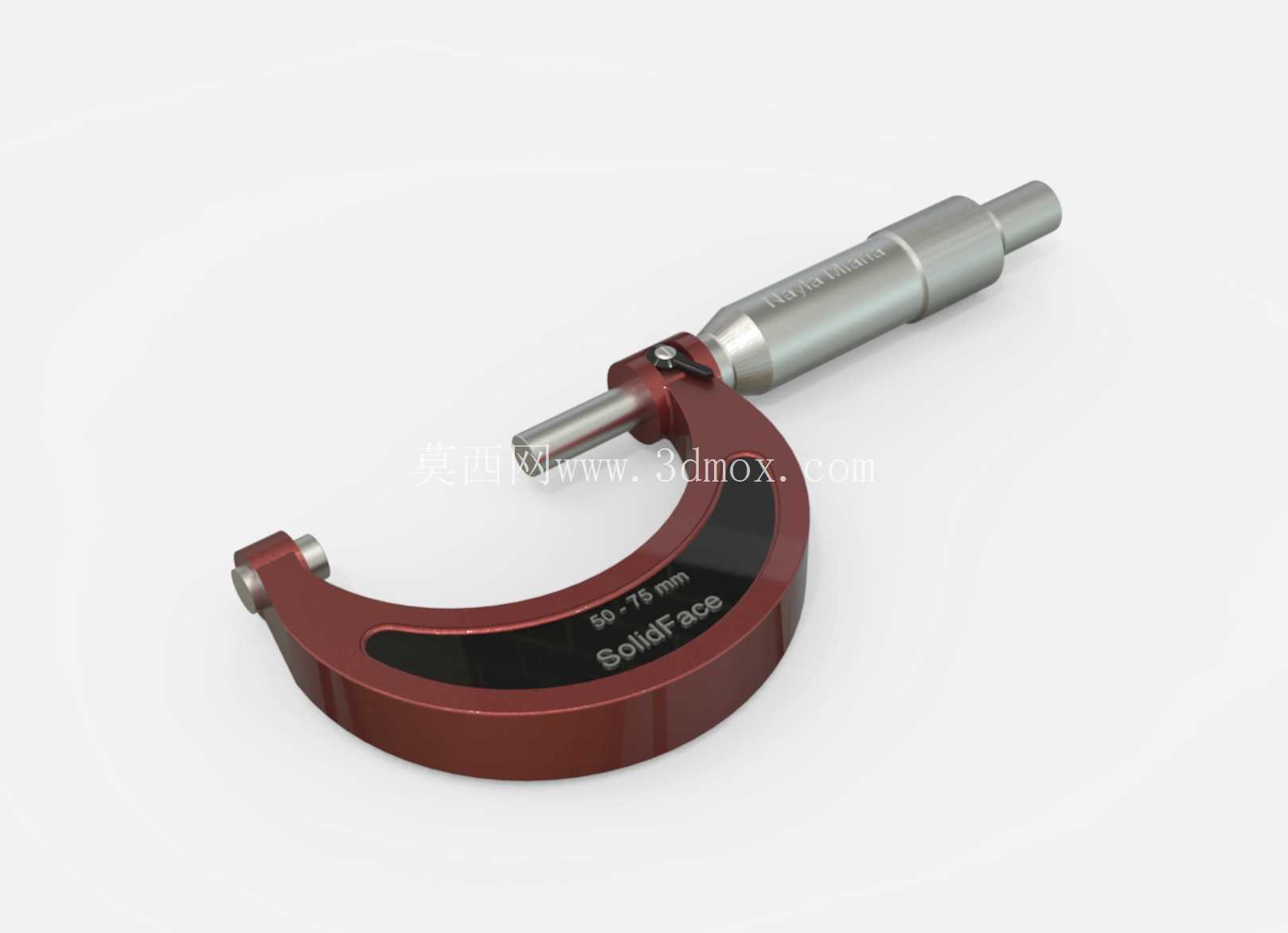

　　这款外径千分尺的建模还原完全贴合车间实际使用的实物结构，针对50-75mm的测量量程做了全尺寸的结构匹配，在机械加工的工序间检测、成品终检环节，这类量程的千分尺主要承担轴类零件外径、台阶厚度、硬质合金刀片刃部厚度等中等尺寸零件的微米级精度测量任务，相比游标卡尺，其测量精度能达到0.01mm级别，完全满足IT6-IT8级公差的零件检测需求。从结构设计逻辑来看，模型完整还原了尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置这几个核心部件的装配关系，尺架的弓形弧度做了符合人体工学的曲率设计，实际握持时虎口能完全贴合尺架的弧形外侧，长时间手持测量不会产生硌手的不适感，尺架表面的哑光喷塑层结构也做了细节还原，能避免车间使用时的反光干扰读数，同时提升握持摩擦力防止手滑掉落。

　　测微螺杆的行程设计严格匹配75mm量程的上限要求，螺杆与螺母的配合间隙在建模时预留了实际生产中的磨损补偿空间，对应实物使用过程中定期校准的调整余量，测砧与测微螺杆的测量面做了硬质合金镶片的结构还原，这部分是千分尺的核心耐磨部位，实际使用中频繁接触钢、铸铁类零件不会轻易出现磨损凹痕，能长期保持测量面的平面度与平行度，避免测量误差累积。锁紧装置的拨杆结构位置设计在尺架靠近微分筒的一侧，实际操作时拇指拨动拨杆就能快速锁定测微螺杆的位置，方便在难以直接读数的工位锁定数值后取出读取，不会因为螺杆微动造成读数偏差。

　　固定套管与微分筒的刻度线位置做了精准对齐，对应实物的刻度排布逻辑，微分筒的锥面设计方便视线平视读数，避免视差造成的读数误差，测力装置的棘轮结构也做了结构还原，实际使用时当测微螺杆接触工件达到额定测力后，棘轮会发出空转的咔咔声响，提醒操作人员停止旋转微分筒，避免测量力过大造成工件变形或者螺杆螺纹损伤。

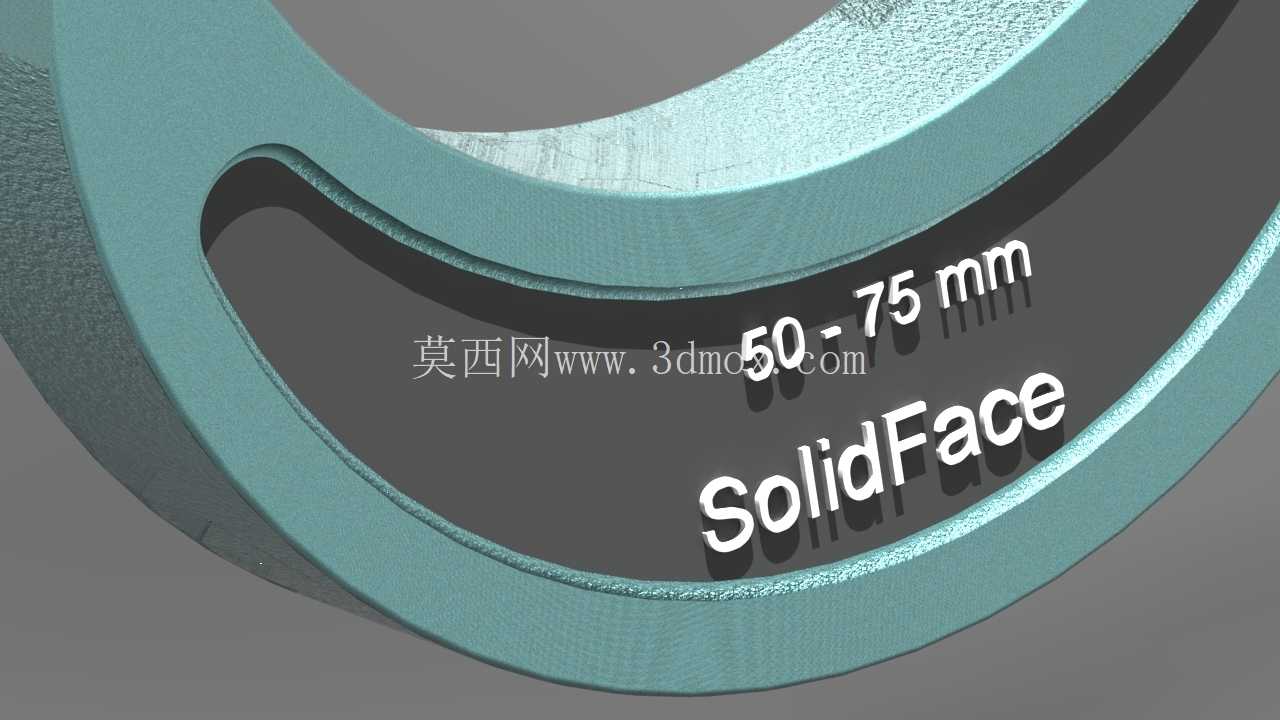

　　从安装与使用边界来看，这款千分尺不需要额外的安装固定，属于手持便携式量具，整体重量控制在300g左右，长时间手持检测不会造成手臂负担，尺架的开口深度适配50-75mm量程内的零件直径，测量时工件能完全伸入尺架内部，不会出现尺架卡滞工件无法测量的情况，在使用场景上，除了传统的机加工车间工序检测，这类千分尺也常用于模具修配环节的镶件尺寸核对、五金冲压件的料厚检测、轴承外圈的外径尺寸分选等场景，建模时对各部件的装配公差做了符合实际生产的预留，比如测微螺杆与尺架导向孔的配合间隙、微分筒与固定套管的同轴度要求，都能直接作为同类量具结构设计的参考模型，也能用于机械检测实训的三维演示素材，帮助新入行的质检人员快速理解千分尺的内部结构与测量原理，避免实际操作中因为结构不熟悉造成的测量方法错误。在细节处理上，尺架上的量程标识、品牌标识位置都和实物保持一致，隔热板的结构也做了还原，实际使用中手持尺架时，手部的温度不会直接传导到金属尺架上造成尺架热变形，避免温度带来的测量误差，这一细节在高精度测量场景中尤为重要，比如恒温车间的精密零件检测，温度变化带来的微米级误差都会直接影响零件的合格判定。
