等螺距连续螺旋输送螺杆三维结构设计

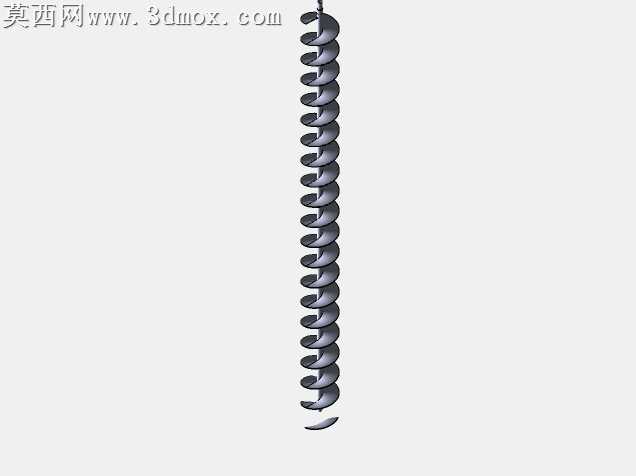

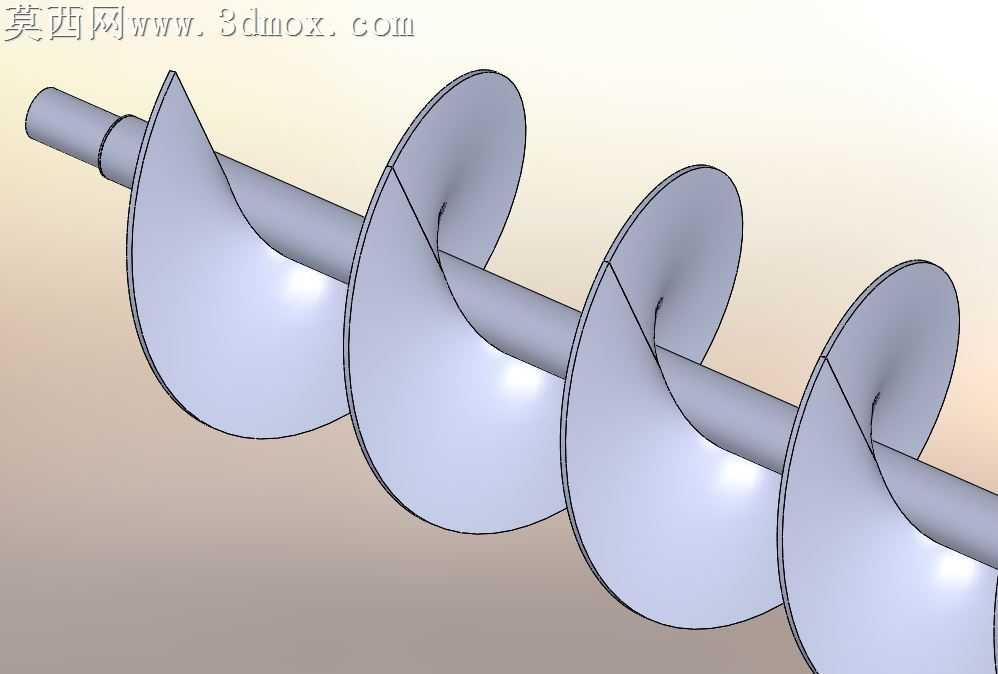

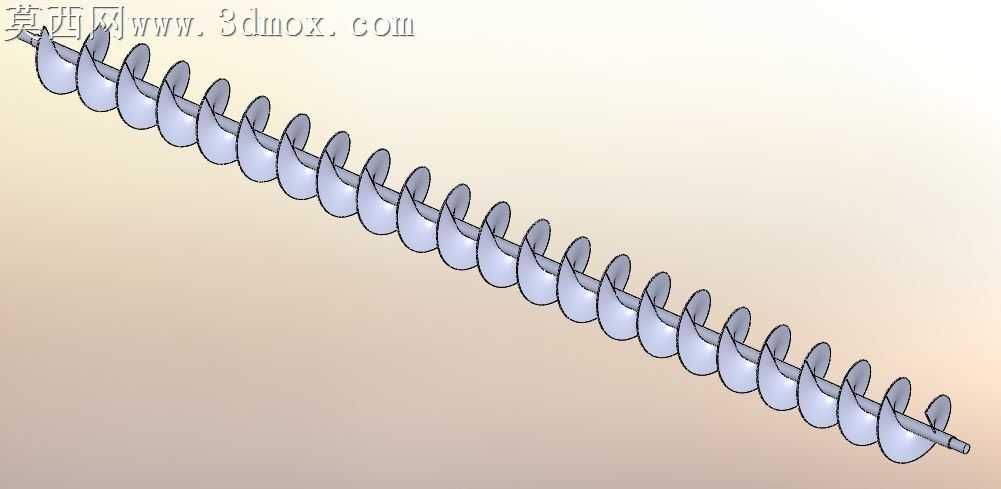

本模型为连续等螺距螺旋输送构件，采用三维参数化建模方式完成整体结构搭建，建模过程中以螺旋线作为核心路径基准，首先绘制两端阶梯状安装轴段的截面轮廓，通过拉伸特征完成两端传动轴的实体构建，保证轴段直径、长度尺寸符合输送设备的装配公差要求，预留出与驱动端、支撑端配合的安装基准面。核心螺旋叶片部分采用扫描特征完成建模，首先绘制符合输送效率要求的等螺距螺旋线路径，匹配螺旋叶片的截面厚度、内外径参数，沿螺旋路径完成叶片实体扫描，建模过程中对叶片与中心轴的衔接位置做圆角过渡处理，避免应力集中问题，同时保证螺旋叶片的曲面连续性，减少物料输送过程中的卡滞风险。模型渲染阶段采用哑光金属材质赋予整体构件，模拟碳钢构件经表面喷砂处理后的质感，对螺旋叶片的边缘做轻微倒角高光处理，还原机械加工后的边缘细节，场景采用柔和的渐变浅米色背景，搭配均匀的漫反射光照，清晰展现螺旋叶片的连续排布形态与轴段的装配结构，无多余光影干扰结构观察。设计思路围绕散料连续输送的工况需求展开，整体采用单头连续螺旋结构，螺距沿轴向保持一致，适配流动性较好的颗粒状、粉状物料的水平或小倾角输送场景，两端轴段的直径设计兼顾扭矩传递强度与支撑轴承的装配适配性，螺旋叶片的外径与中心轴直径的比值经过参数化校核，保证物料输送过程中不会随叶片共同回转，能够沿轴向平稳推进。模型同时保留了结构的可编辑参数，可根据实际输送量、输送距离的需求调整螺距、叶片直径、轴段长度等核心尺寸，适配不同规格的输送设备装配需求，整体结构无冗余特征，所有曲面与实体衔接顺滑，可直接用于后续的工程图导出、装配干涉校验以及有限元受力分析场景。
