米克朗结构五轴联动数控加工设备

这套三维结构还原的是米克朗系列五轴数控铣床的完整主机结构，在高端精密机加工场景中，这类设备主要承担复杂曲面、多面体联动加工任务，常见于航空航天结构件加工、精密模具型腔铣削、高端医疗器械零件制造、复杂液压阀块多面加工等场景，相比传统三轴加工设备，五轴结构可以在一次装夹的前提下完成五个面的特征加工，大幅减少多次装夹带来的定位误差，同时能配合短刀具完成深腔、大倾角曲面的加工，避免长刀具加工带来的振刀问题，提升加工表面质量与尺寸精度。

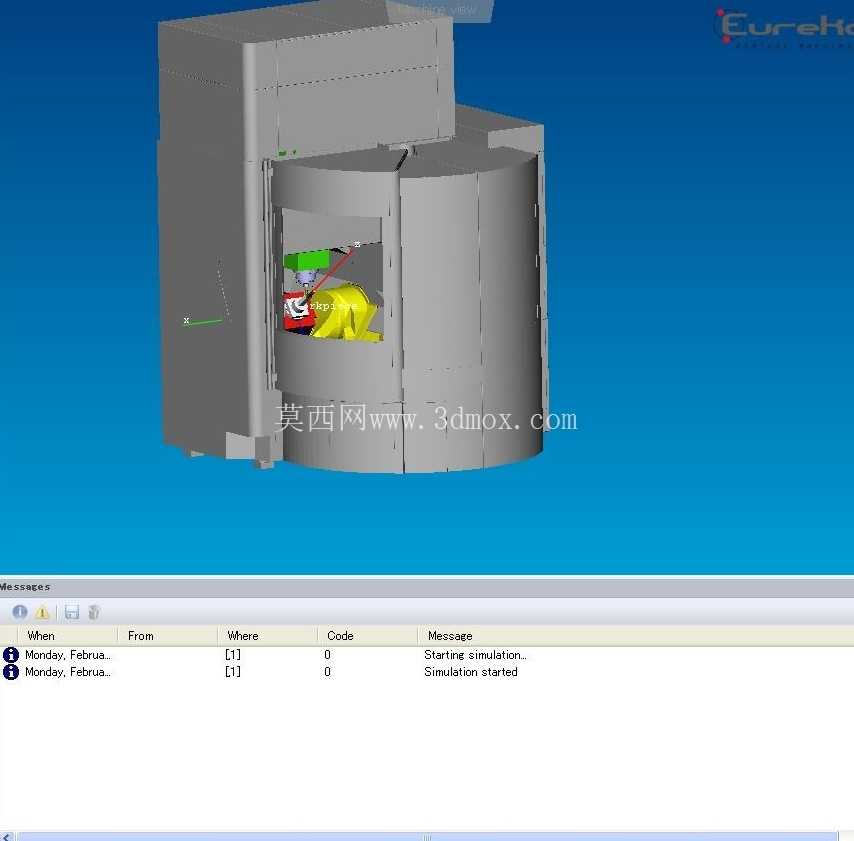

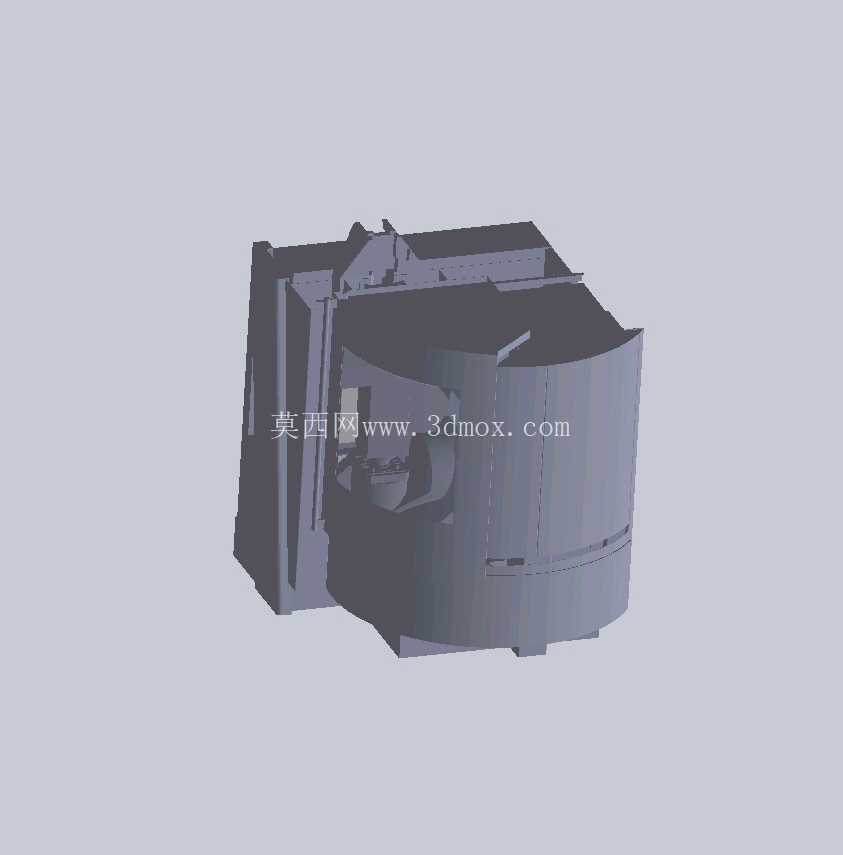

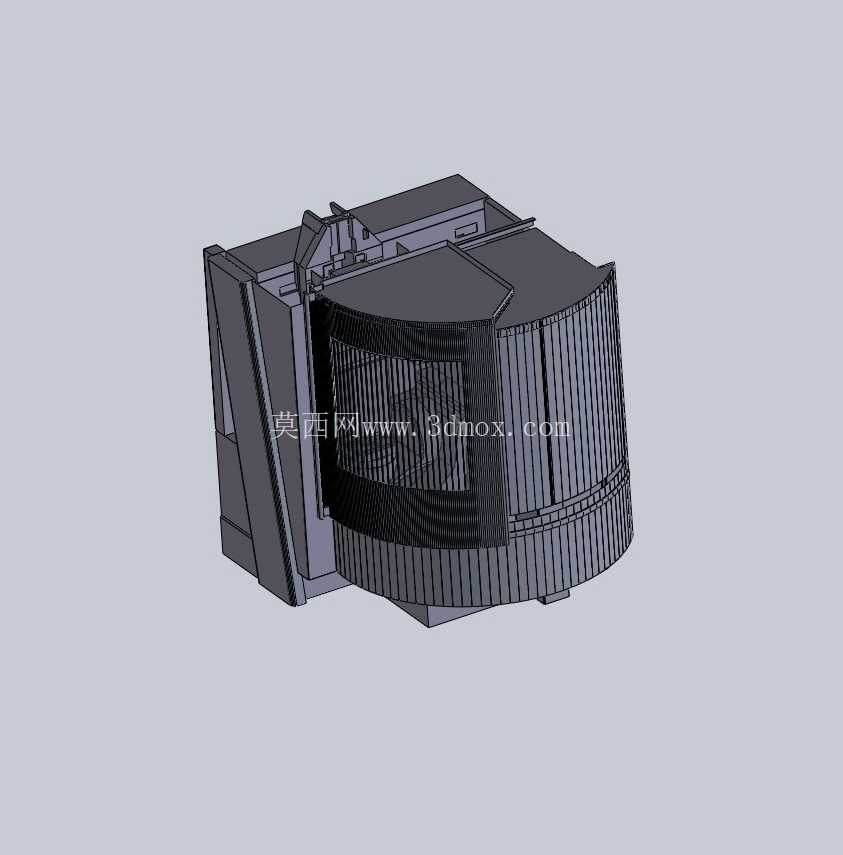

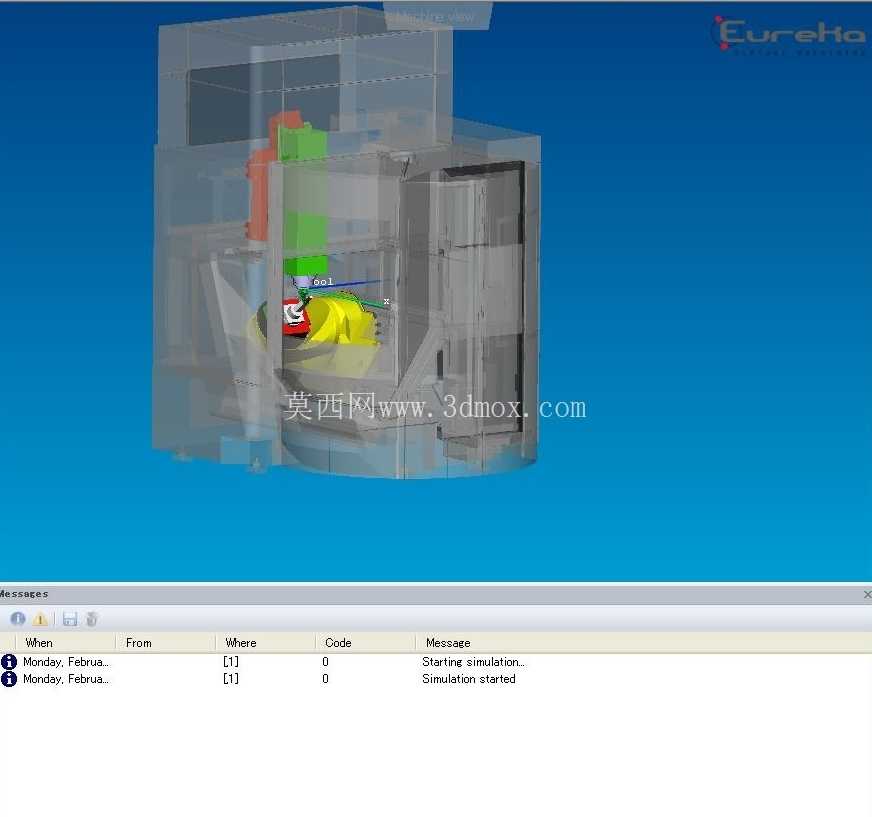

从结构设计逻辑来看，该模型完整还原了设备的主机防护结构、主轴安装位、回转摆动工作台的安装边界、床身主体的支撑结构，整体外防护采用大圆弧曲面的封闭式设计，一方面是为了适配高速加工时的防飞溅需求，将切削液、切屑完全封闭在加工舱内部，避免高速飞出的切屑造成安全隐患，另一方面圆弧造型的防护结构可以减少加工舱内部的棱角，方便切削液带着切屑顺畅回流到排屑机构，减少切屑在舱内的堆积。设备的操作侧预留了足够的开门空间，防护门的滑动轨道隐藏在侧方结构内，不会占用设备外部的操作空间，方便操作人员吊装工件、更换刀具、测量加工尺寸。

从安装边界与尺寸适配角度，该结构的床身采用整体式斜床身布局，这种设计的核心考量是提升床身的刚性，倾斜的床身结构可以让主轴的切削力更好地传递到床身基座，减少加工时的结构形变，同时斜向的布局也方便排屑，切屑落到床身护板上会顺着斜面滑入底部的排屑器，不需要人工频繁清理舱内积屑。模型中预留的主轴安装位可以适配高速电主轴，通常这类米克朗五轴设备的主轴转速可以覆盖从低速重切削到高速精加工的区间，对应的主轴安装法兰、冷却管路走线位、刀具夹紧机构的安装空间都在结构中做了还原，设计时需要考虑主轴高速运转时的动平衡，因此主轴安装座的结构采用对称式设计，减少高速旋转带来的振动偏移。

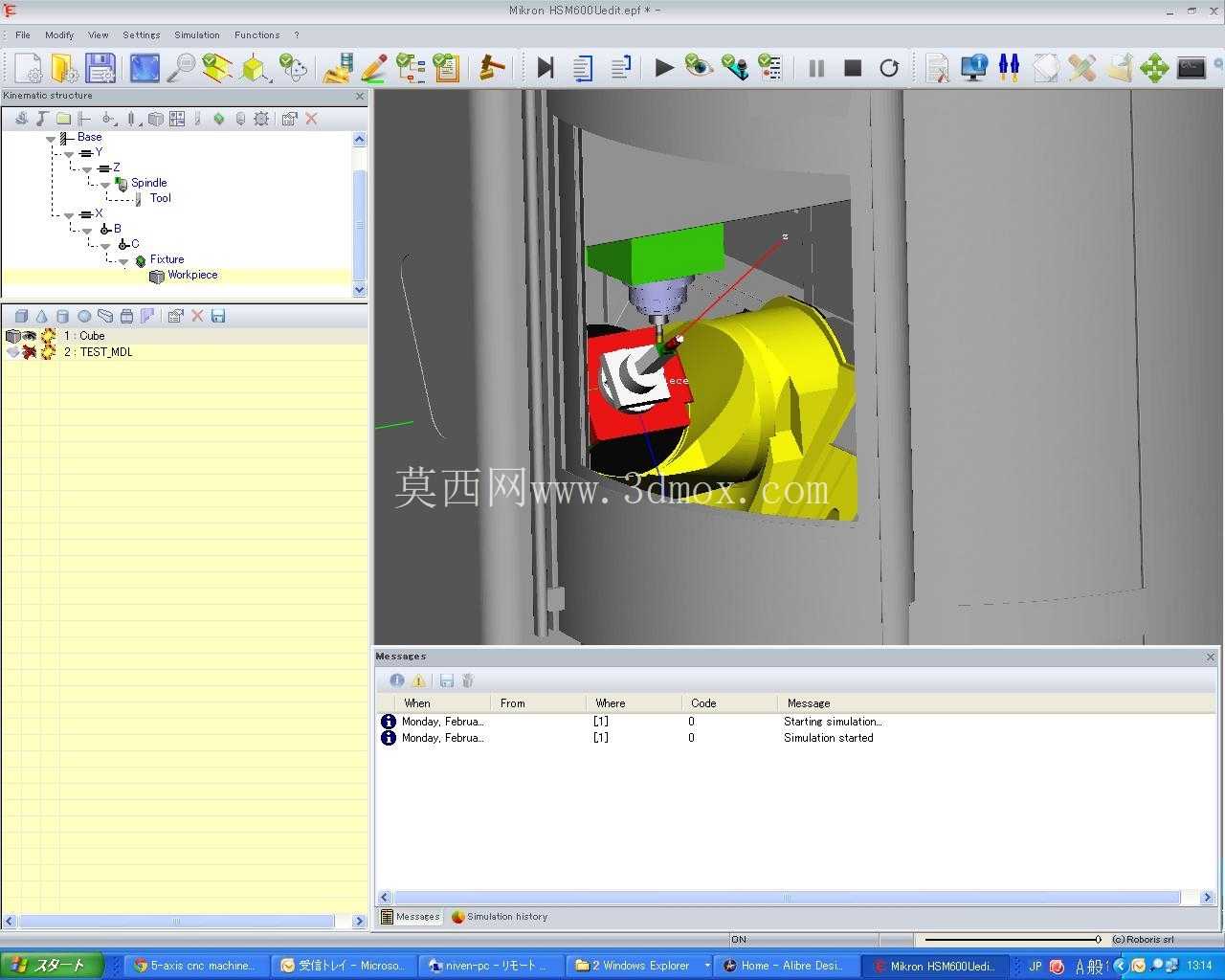

设备的双轴转台安装区域位于床身前部，是五轴联动的核心结构，A轴摆动配合C轴回转，可以实现工件在空间内的任意角度姿态调整，模型中还原了转台的安装基面、防护盖板的结构，设计时需要考虑转台的承重边界，转台下方的支撑结构直接与床身基座连接，避免转台承重后出现下沉形变，影响加工精度。设备的后部预留了电气柜、冷却系统、润滑系统的安装空间，整体布局紧凑，在保证各系统安装维护空间的前提下，尽可能缩小设备的占地面积，适合中小型精密加工车间的布局规划。

在实际建模过程中，这类设备的结构还原需要重点关注各运动部件的行程边界，避免防护结构与运动部件出现干涉，比如主轴头摆动到极限角度时，不能与防护门、工作台夹具发生碰撞，回转工作台旋转到极限位置时，工件装夹后的最大轮廓不能超出加工舱的内部空间。外防护的钣金结构采用折弯成型的设计思路，所有的拼接缝都做了防水结构处理，避免高速喷射的切削液从接缝处渗漏到设备外部，观察窗采用高强度防弹玻璃材质，安装位置正对加工区域，方便操作人员在设备运行时观察内部加工状态，同时玻璃的安装结构做了密封处理，防止切削液溅出。

从设备实际使用的角度，这套结构模型可以用于车间布局规划时的设备占位模拟，也可以用于五轴加工教学时的结构演示，帮助初学者理解五轴机床的运动轴分布、防护结构设计逻辑、各部件的安装位置关系。结构中预留的排屑器安装位位于设备底部靠前位置，对应的排屑口高度适配标准车间的切屑收集车高度，不需要额外垫高设备就可以完成切屑的收集转运。设备的吊装位位于床身顶部的四个角点，建模时还原了吊装孔的位置与加强结构，方便设备进场安装时的吊装作业，避免吊装时床身出现形变。
