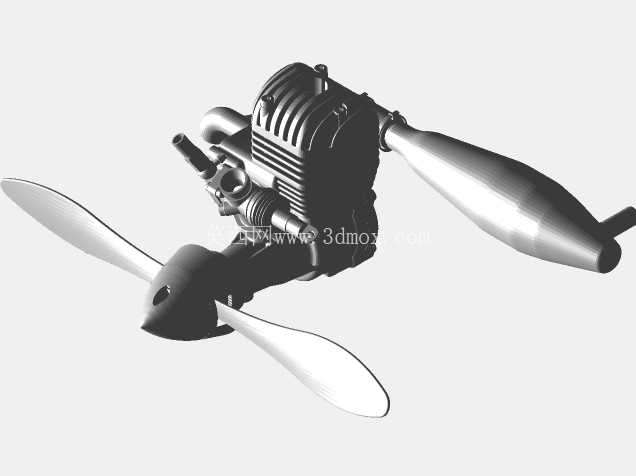

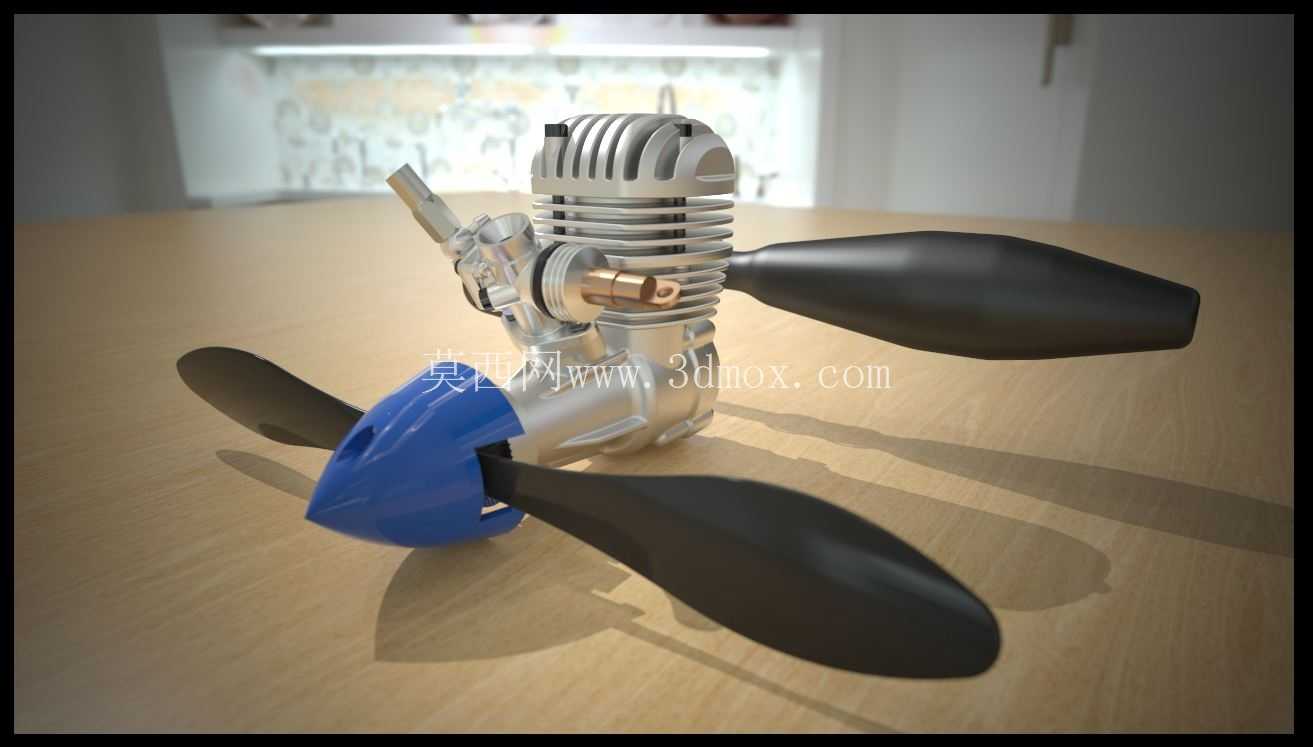

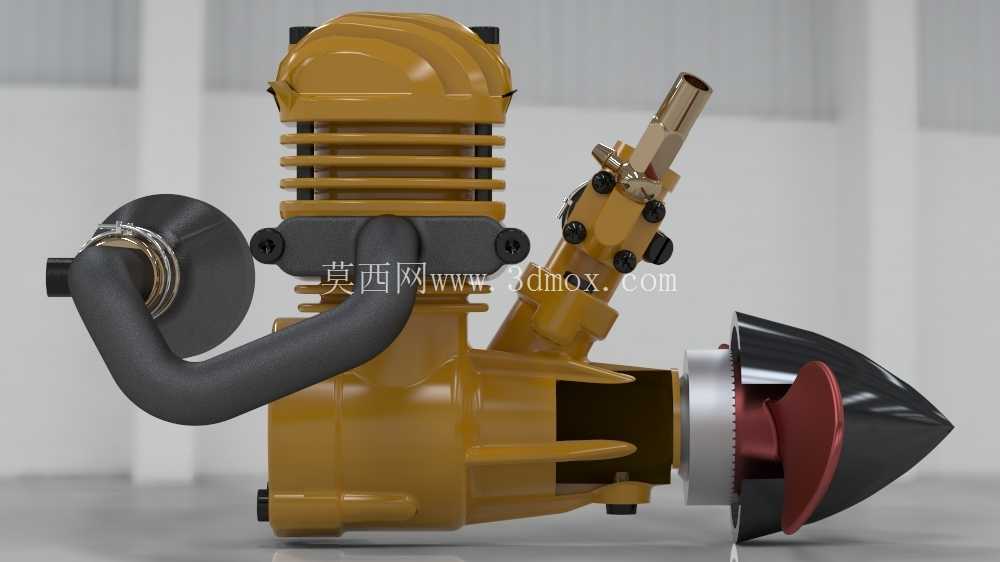

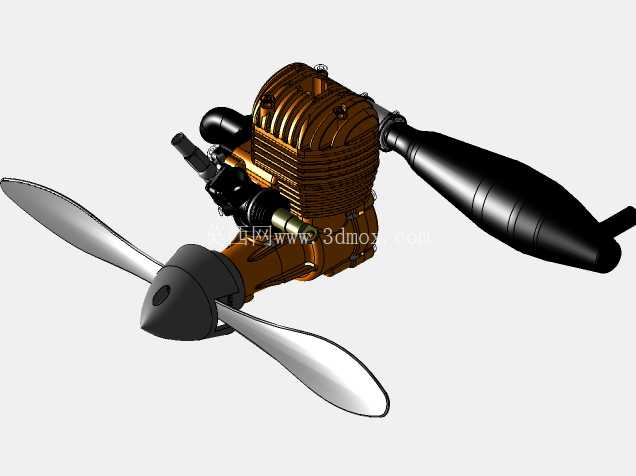

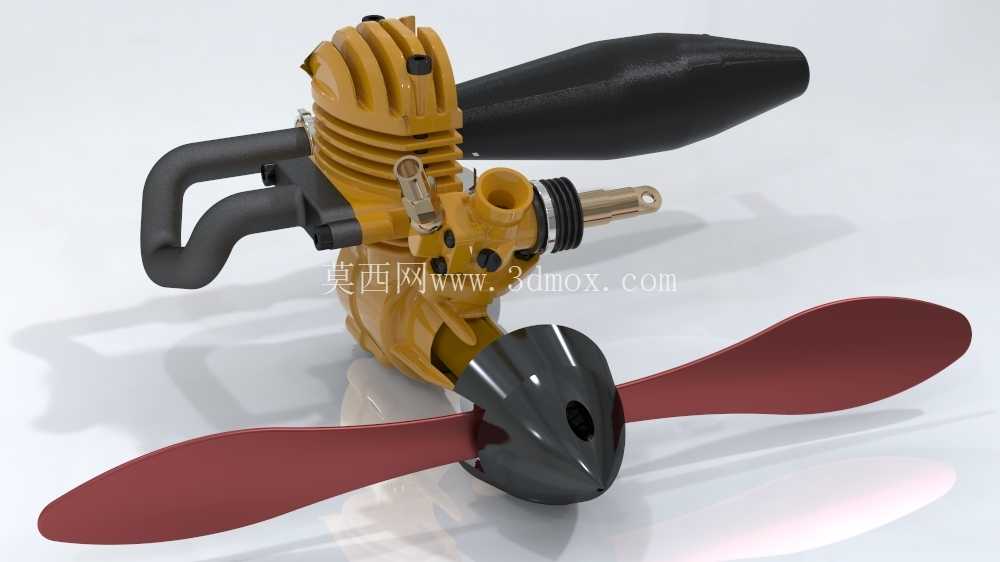

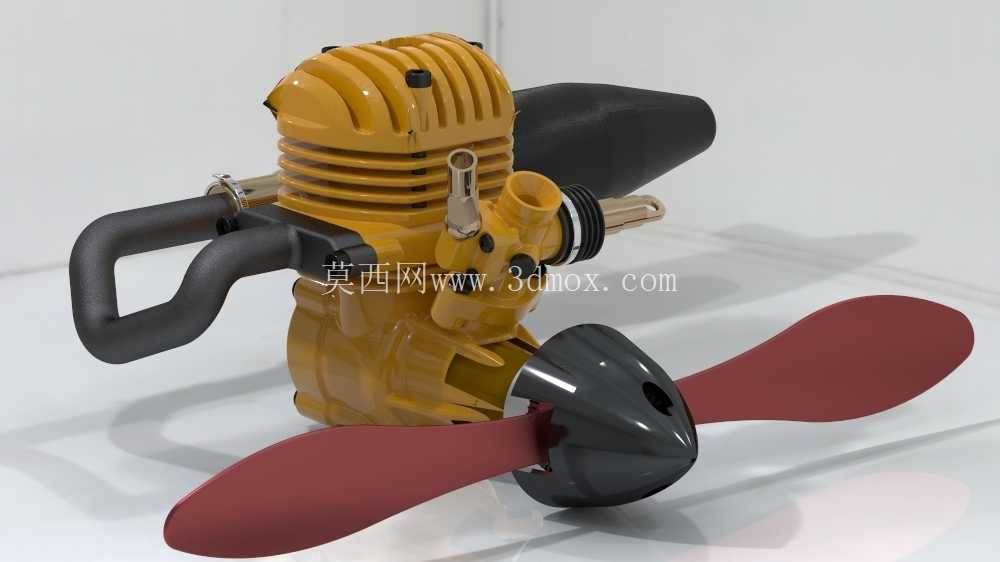

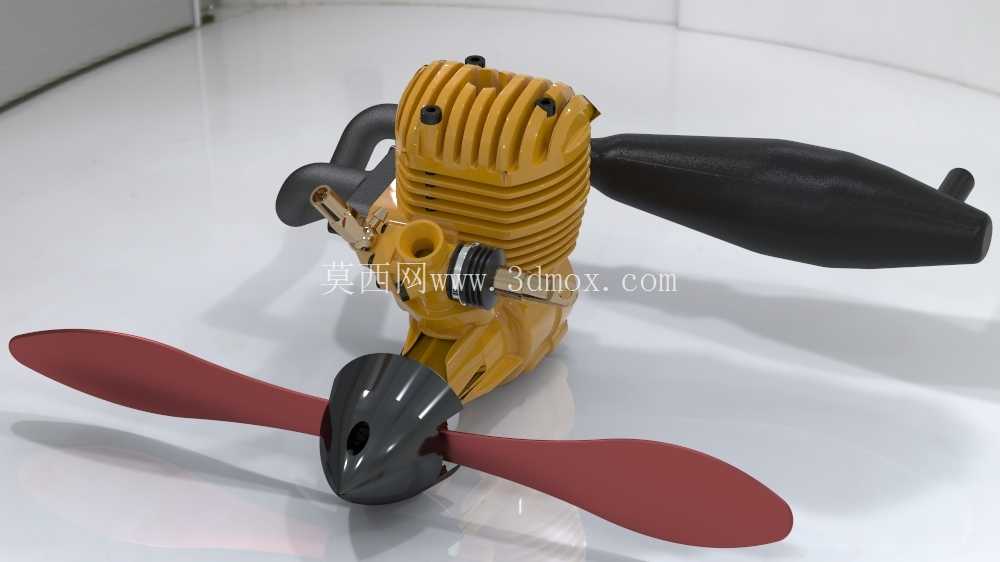

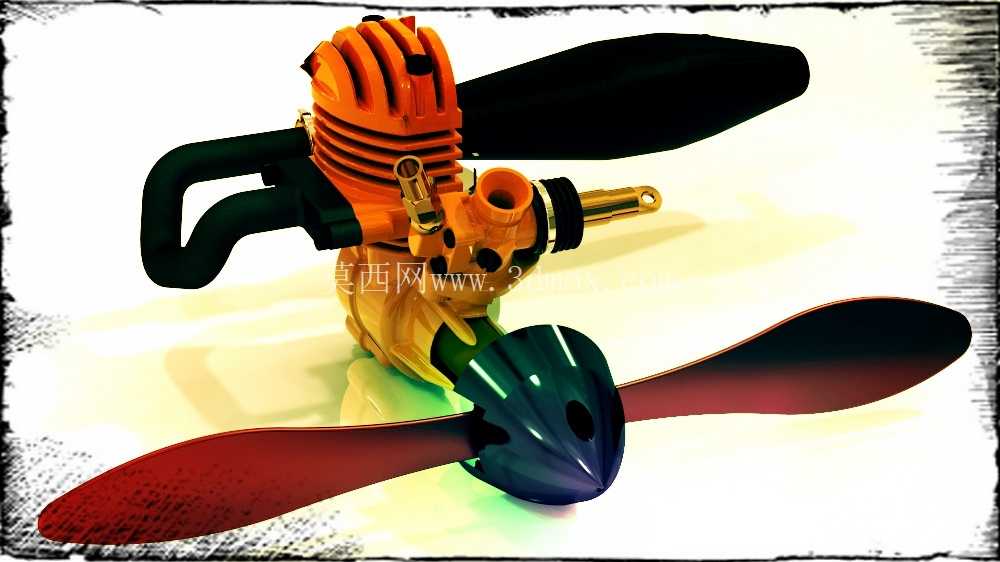

航模用小型单缸两冲程活塞动力装置

该动力装置主要面向固定翼航模、小型无人验证机的动力配套场景，也可作为小型科普类动力实验平台的核心动力源，在航模竞技、航空科普教学、小型低空试验设备领域有明确的应用空间。从实际用途来看，这类小排量活塞发动机能够为起飞重量在1.5-4kg区间的固定翼航模提供持续稳定的推力输出，相比同功率级别的电动动力系统，它具备能量密度高、续航时长不受电池容量限制、加油即可快速复飞的特点，适合长航时航模飞行任务使用。

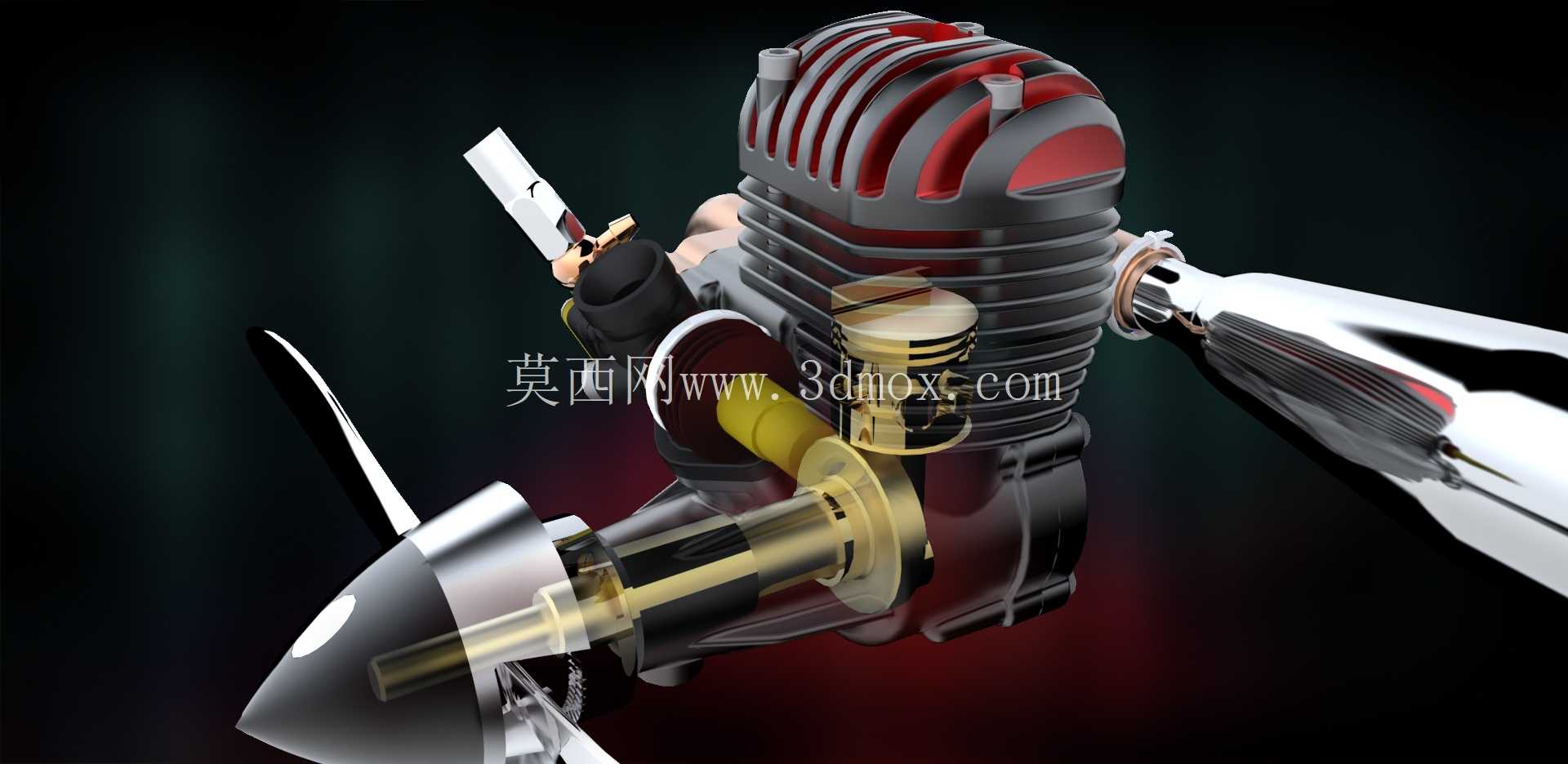

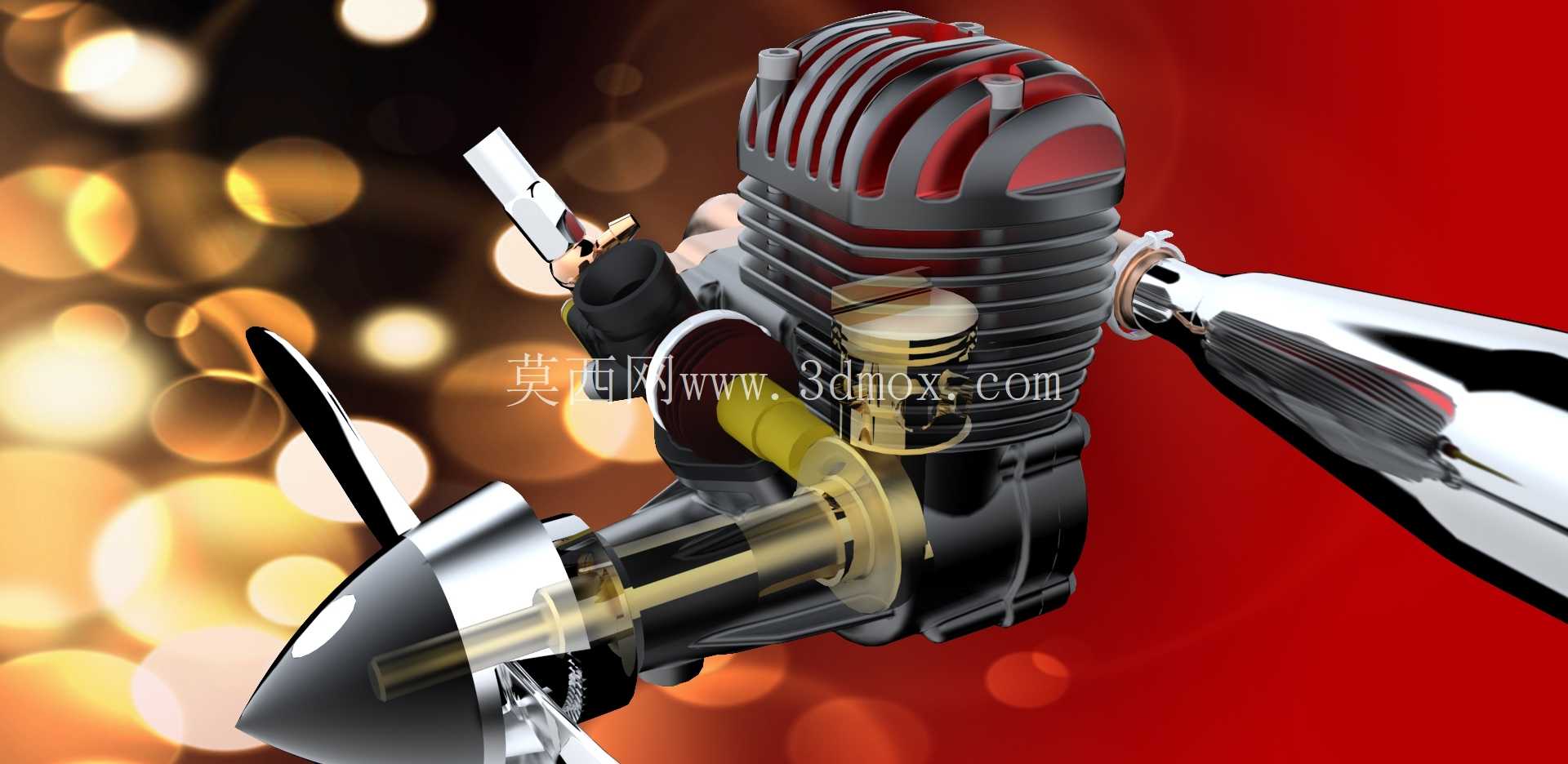

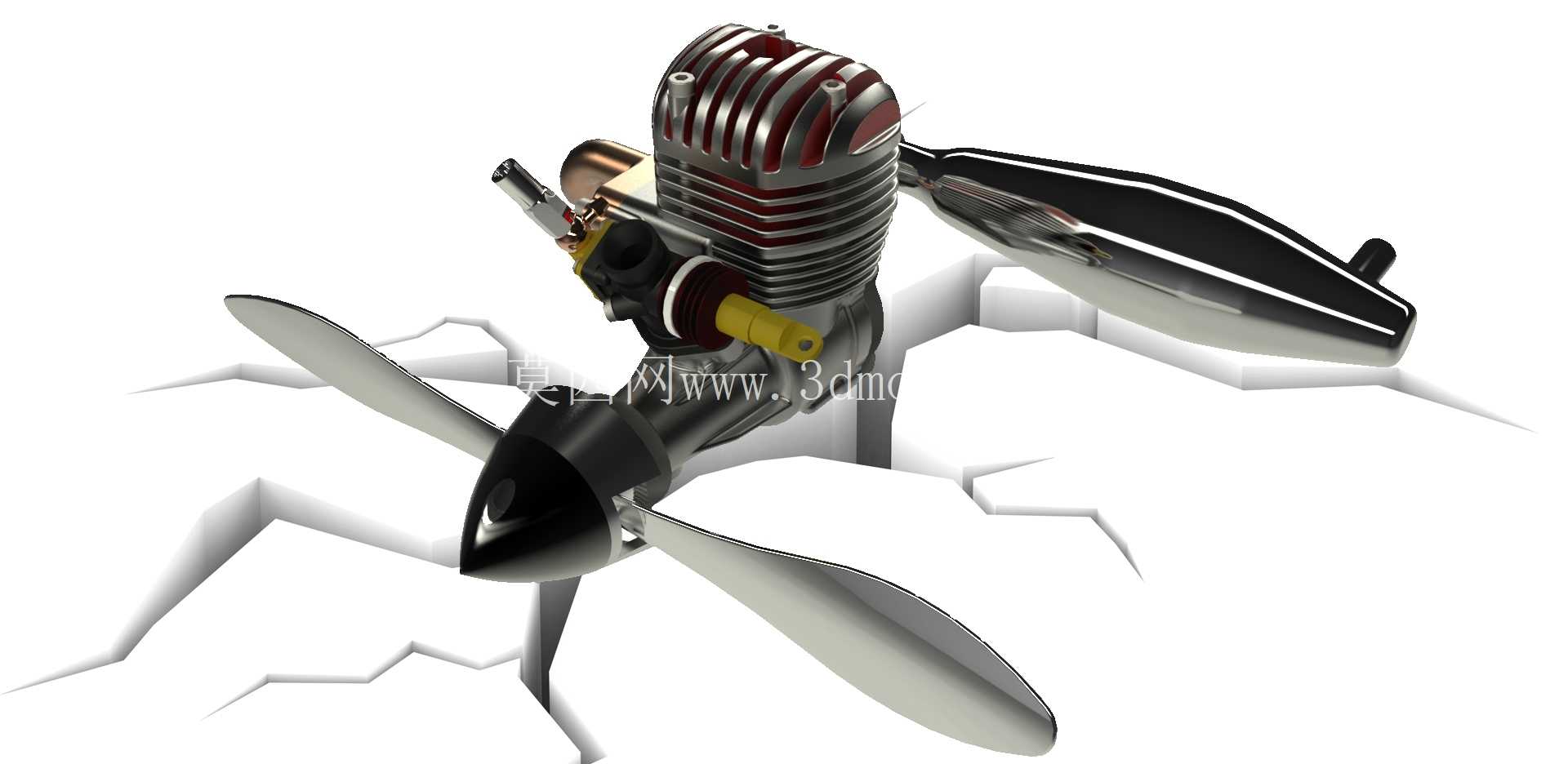

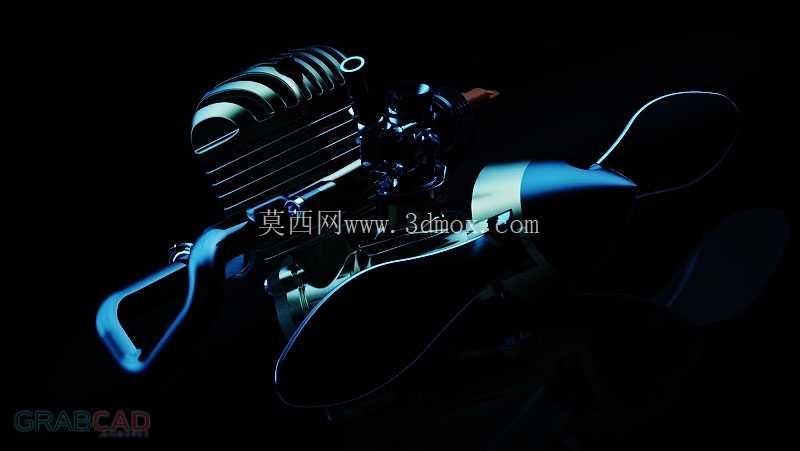

从功能特性上看，该装置采用单缸两冲程工作循环，散热鳍片集成在气缸壳体外侧，依靠飞行过程中的迎面气流完成主动散热，无需额外加装散热风扇即可满足持续高转速运行的散热需求；前端集成双叶螺旋桨安装接口，桨毂采用锥面定位结构，能够保证螺旋桨高速旋转时的动平衡精度，减少运行过程中的振动传递；侧置的化油器安装位预留了标准的油路与风门调节接口，可适配不同规格的航模专用燃油，用户可根据飞行场景的海拔、气温条件调整油气混合比，保证不同工况下的动力输出稳定性；后部的排气接口采用直排式短管设计，在保证排气顺畅度的同时尽可能降低整机重量，避免多余结构带来的重心偏移问题；侧面的手拉启动结构集成了单向离合机构，启动时拉动启动手柄即可带动曲轴完成点火启动，启动后单向机构自动脱开，不会随曲轴持续旋转造成额外的功率损耗。

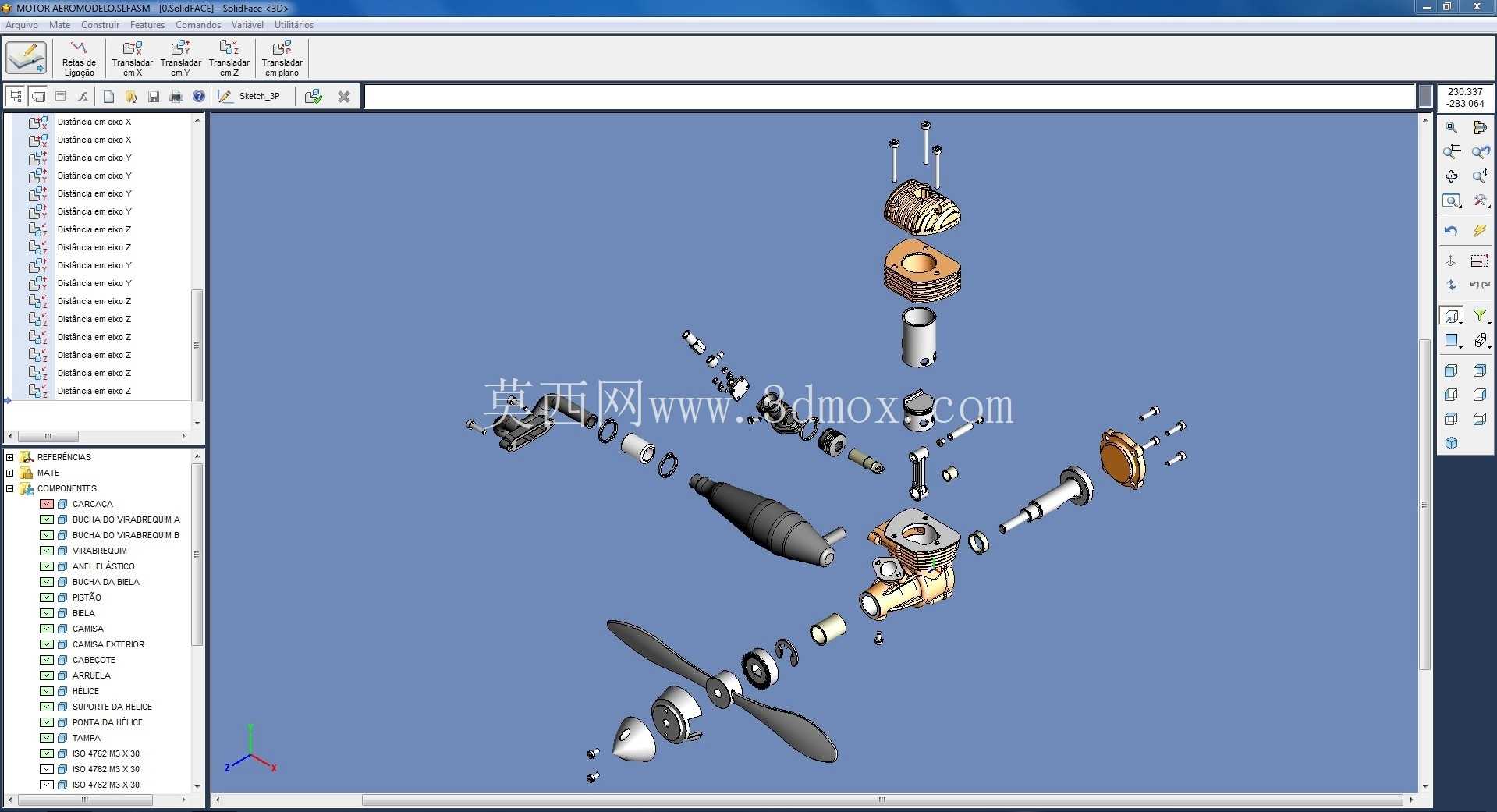

在设计思路层面，该模型完整还原了这类小型航模发动机的结构逻辑：首先是重量控制，整机壳体采用轻量化的压铸铝合金材质，在保证气缸、曲轴箱结构强度的前提下，尽可能削减非受力区域的壁厚，整机净重量控制在300g以内，避免给航模带来过多的死重；其次是重心匹配，气缸、油箱（可外接）、排气结构的布局围绕曲轴中心做对称配平，安装到航模防火墙时，动力装置的重心与整机设计重心的纵向偏差不超过2mm，减少飞行过程中的配平调整工作量；再者是维护便利性，气缸头、火花塞、化油器的位置都预留了足够的操作空间，日常维护时无需拆解整机即可完成火花塞更换、油针调节、积碳清理等常规操作，符合航模用户外场快速维护的使用需求。

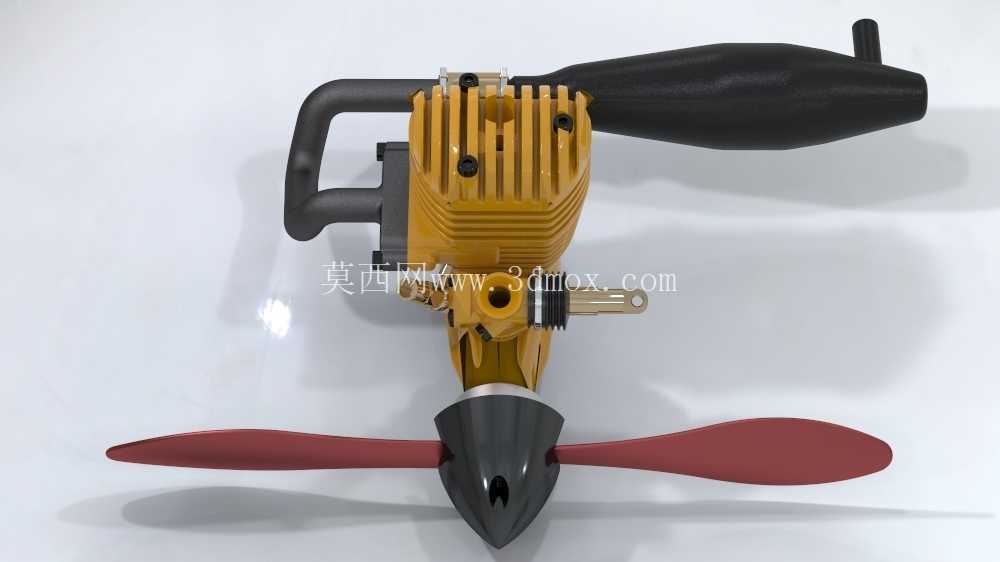

从外形尺寸与安装边界来看，该动力装置不含螺旋桨的主体长度为92mm，气缸顶部到曲轴箱底部的高度为76mm，化油器侧到排气侧的最大宽度为84mm，安装时采用四点式固定位，固定孔位分布在曲轴箱后侧的安装法兰上，孔位间距为40mm×30mm，适配市面上绝大多数15-25级航模的标准发动机安装座，无需额外制作转接件即可完成装配；螺旋桨安装轴的轴径为6mm，适配孔径为6mm的标准航模螺旋桨，桨尖旋转范围的直径边界为220mm，安装时需要保证整流罩与桨尖的间隙不小于5mm，避免高速旋转时桨叶与整流罩发生剐蹭；油路接口位于化油器侧面，外径为4mm，可匹配标准的航模输油管，安装时需要保证油路走向顺畅，避免出现折弯堵油的情况；排气口的朝向可根据机身结构调整，安装时需要保证排气方向不会直吹机身蒙皮或舵机连杆，避免高温尾气造成结构件老化或舵机工作异常。

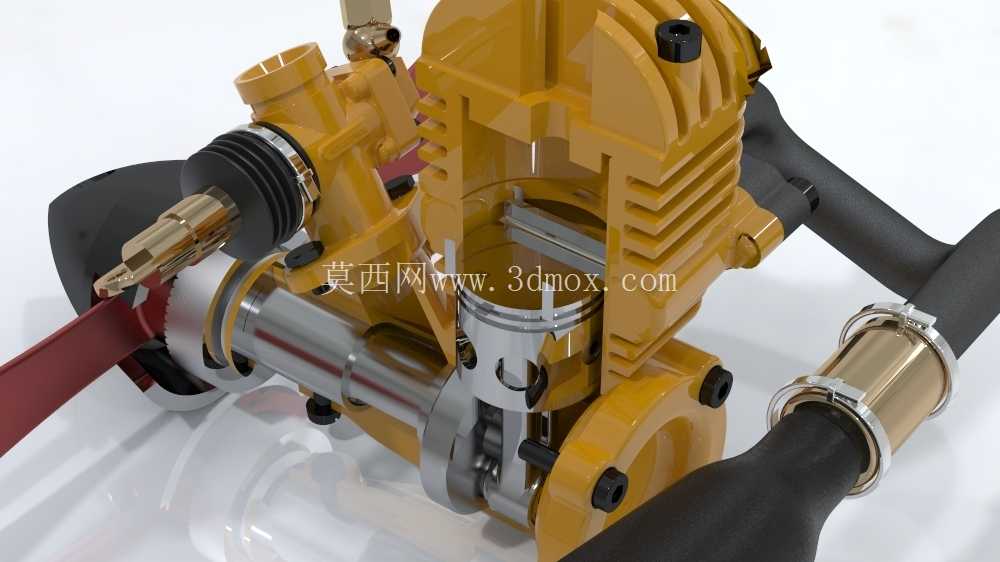

在结构细节上，曲轴采用双轴承支撑结构，前后轴承分别位于曲轴箱的前后端盖位置，能够承受螺旋桨旋转时产生的径向载荷与轴向推力，保证高转速下的曲轴运转稳定性；活塞采用铝合金材质，表面做耐磨处理，配合铸铁缸套能够保证长时间运行的耐磨性能，活塞环采用单环设计，在保证密封性能的同时减少往复运动的摩擦阻力；连杆采用一体式锻造结构，大小头分别通过滚针轴承与曲轴销、活塞销连接，能够承受两冲程发动机高转速运转时的交变载荷，减少连杆断裂的故障风险。这类动力装置的运行转速区间在2000-17000rpm，地面静态推力可达到2.8kg左右，能够满足固定翼航模做特技动作时的动力储备需求，在设计建模过程中，所有配合面的公差都按照实际加工要求做了预留，比如气缸与曲轴箱的配合面、轴承安装位的公差都控制在0.02mm以内，既保证装配时的配合精度，也不会因为公差过小造成装配困难。
