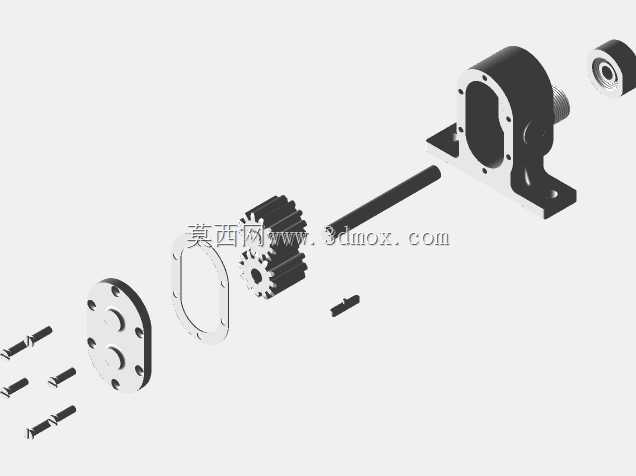

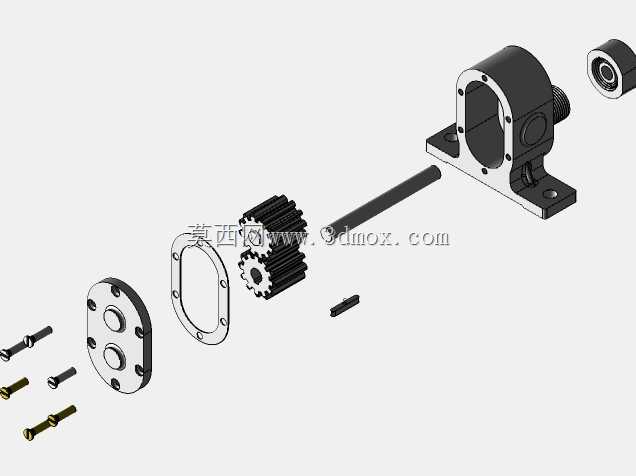

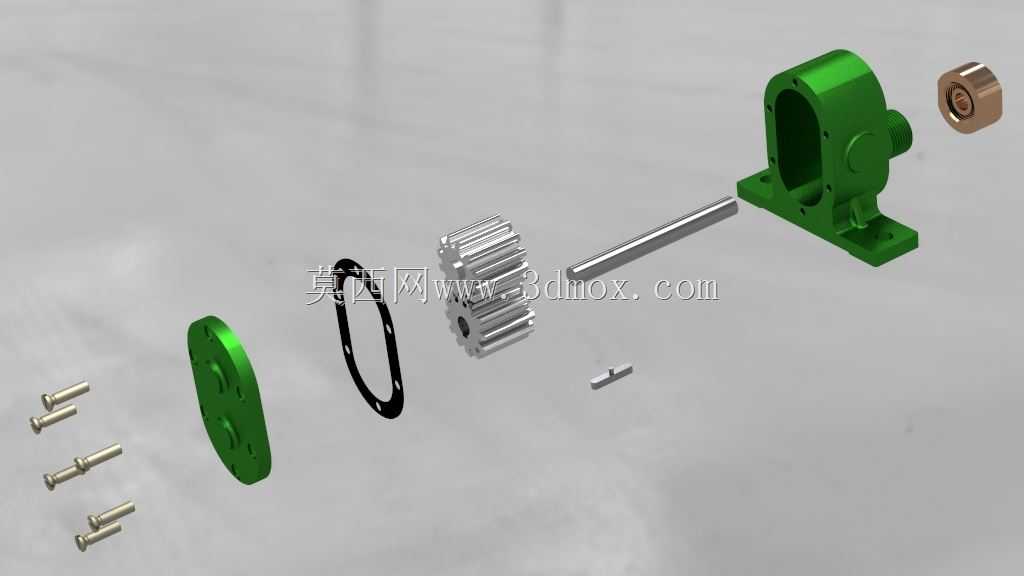

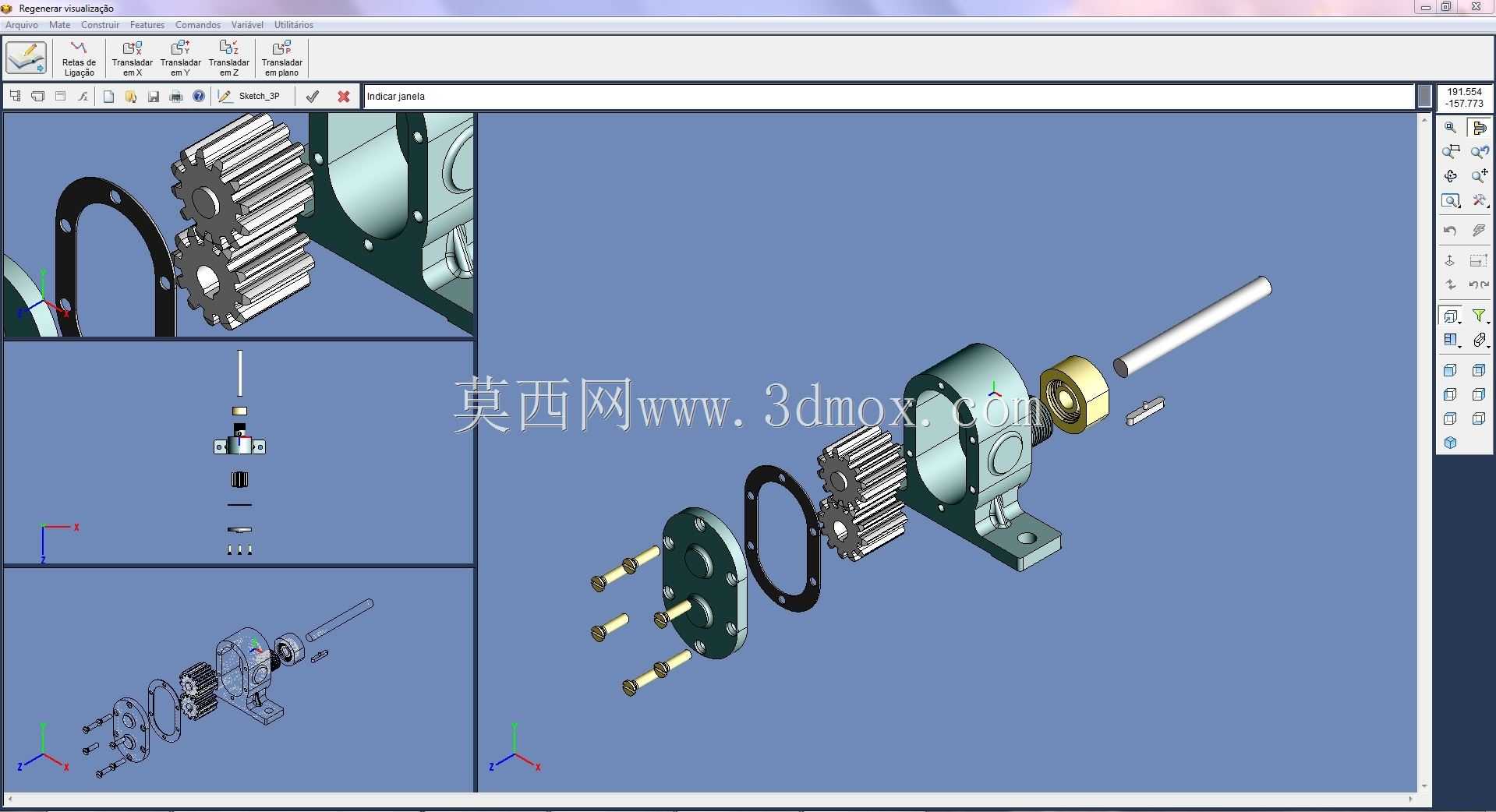

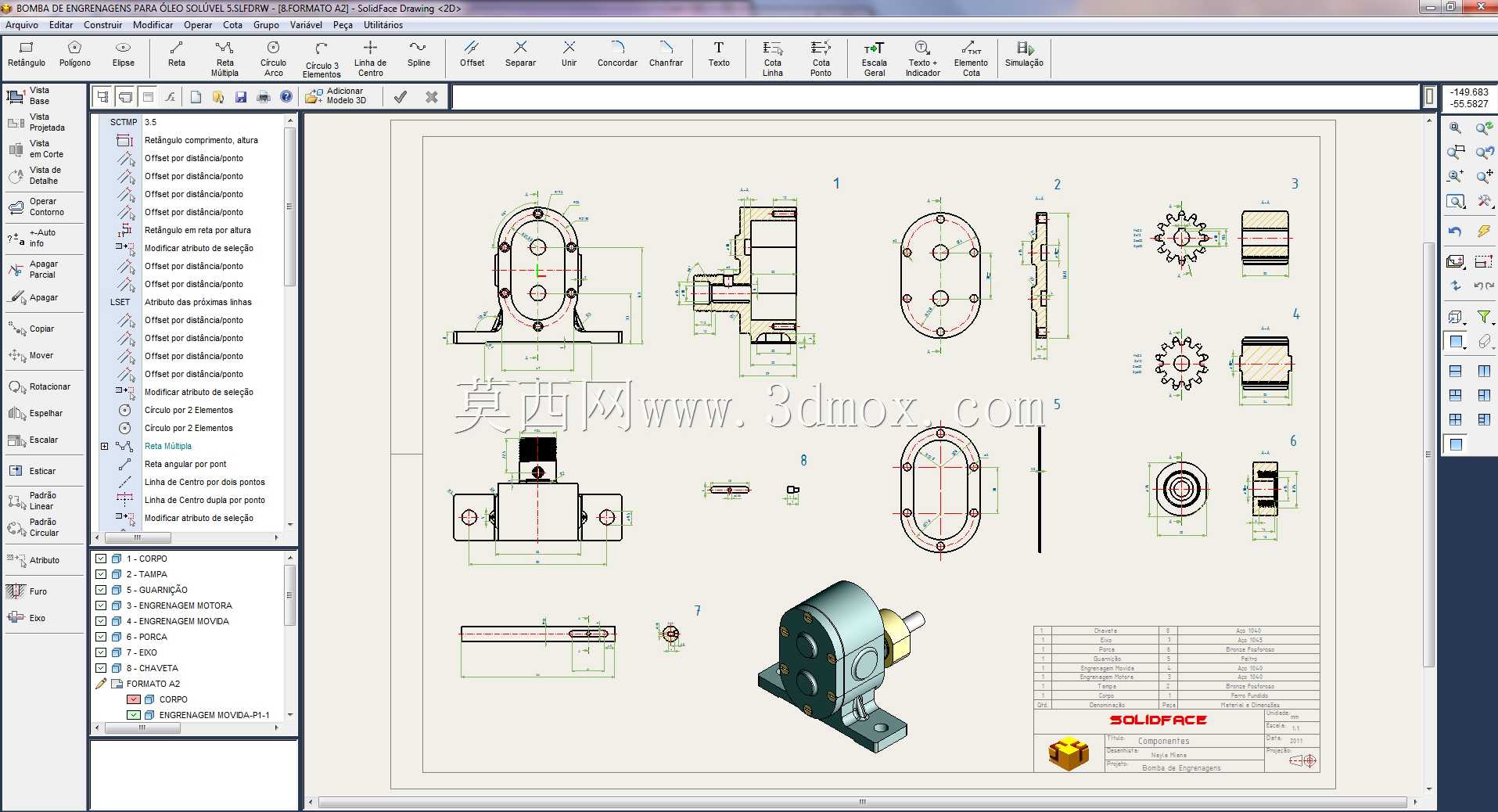

外啮合齿轮泵爆炸视图结构设计

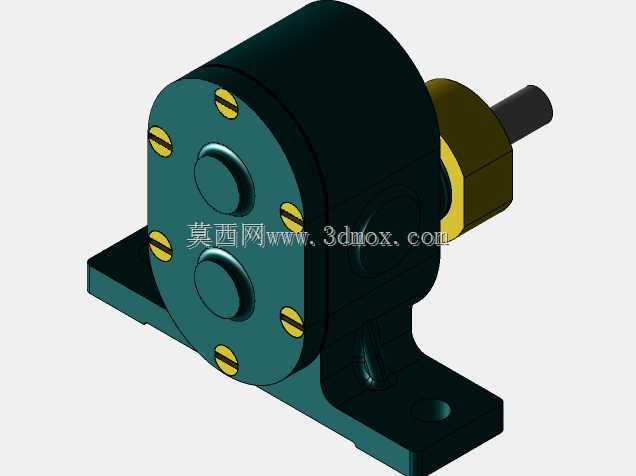

这款外啮合齿轮泵的三维结构设计，主要面向低压液压传动回路、小型润滑系统、轻质油料输送等工业场景，可作为机床液压站、小型工程机械润滑单元、燃油输送辅助装置的核心动力元件，依靠密闭工作腔的容积变化实现流体介质的增压与输送，运行过程中流量脉动小、工作稳定性强，适配黏度范围1-8°E的洁净油类介质，不适合输送含固体颗粒的杂质流体或强腐蚀性介质。从结构设计逻辑来看，整体采用分体式泵壳布局，主壳体集成安装底座与主动轴支撑腔，侧端盖通过沿周向均匀分布的紧固件与主壳体连接，这种设计既方便内部齿轮副、密封件的检修更换，也能保证壳体结合面的压紧力均匀分布，避免长期承压后出现渗漏问题。核心传动部分采用标准渐开线圆柱直齿轮副，主动齿轮轴延伸出泵体的位置设置轴封结构，防止带压介质从轴伸端泄漏，齿轮与壳体腔的径向间隙、齿轮端面与侧盖的轴向间隙都经过合理匹配，既保证运动部件无卡滞运转，又能将内部泄漏量控制在允许范围内，保障容积效率。密封组件采用耐油橡胶密封垫片，布置在泵壳与侧端盖的结合面处，可补偿结合面的微观加工不平度，在额定工作压力下实现可靠静密封。泵体底座设置两个对称的安装通孔，可通过螺栓将泵体固定在安装基面，安装时需保证主动轴与原动机输出轴的同轴度误差控制在允许范围内，避免轴承受附加径向力导致过早磨损；进出油口采用同轴布置结构，可直接对接标准通径的液压管路，无需额外加装过渡转接件。整体结构没有冗余设计，所有零部件都服务于介质增压输送的核心功能，零件加工工艺性良好，齿轮、轴类零件可采用常规滚齿、车削工艺加工，泵体、端盖采用铸铁铸造成型后铣削加工结合面即可，适合批量生产制造，装配过程无需专用工装，按照爆炸视图的零件排布顺序依次装入齿轮副、传动轴、定位销、密封件，最后拧紧紧固件即可完成组装，日常维护仅需定期检查轴封磨损情况、更换老化密封垫片，就能保证长期稳定运行。
