箱式手动喷砂机工业设备结构设计

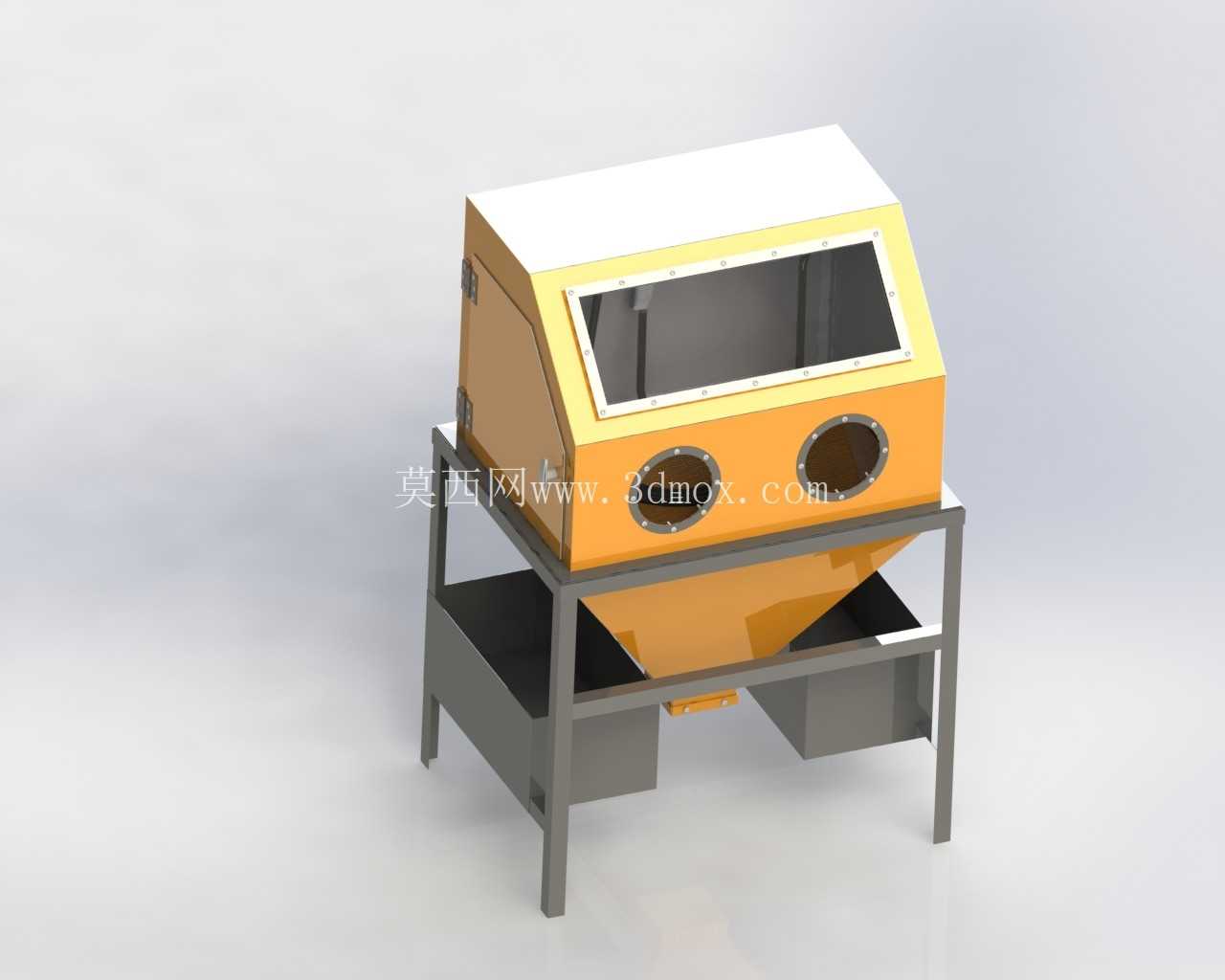

　　这款箱式手动喷砂设备主要面向中小尺寸工件的表面处理工序，在五金加工、铸造件后处理、模具维护、小型零部件除锈去氧化皮场景中应用广泛，区别于开放式喷砂作业的高污染特性，封闭箱体结构能将磨料与粉尘完全约束在作业腔内，避免作业过程中磨料飞溅、粉尘扩散对车间环境造成影响，同时也能降低磨料的无意义损耗，提升磨料循环利用率。从结构设计逻辑来看，设备整体采用分体式布局，上部为喷砂作业腔，下部为承托支架与磨料收集结构，作业腔正面设置大尺寸透明观察窗，窗体采用耐磨损的高透材质，作业过程中可清晰观察腔内工件处理状态，同时能阻挡高速磨料冲击，避免窗体被磨料击穿或快速磨花影响视线。观察窗下方对称设置两个带密封袖套的操作孔，操作孔位置根据成年人站立作业的手臂活动范围做了人体工学适配，作业人员将手臂伸入操作孔后，可握持喷砂枪在腔内完成全范围作业，无需打开舱门，操作孔边缘采用橡胶密封结构，避免作业过程中粉尘从缝隙溢出。作业腔顶部为封闭盖板结构，可根据需求设置为可开启式，方便尺寸稍大的工件取放，腔体内壁做耐磨防护处理，抵御高速磨料的长期冲刷，延长腔体使用寿命。下部的锥斗结构是磨料回流的核心通道，作业过程中喷射后的磨料携带工件表面脱落的杂质顺着锥斗斜面滑落至底部收集区域，可搭配磨料分选结构实现合格磨料的循环供给，降低耗材使用成本。

　　支架采用方管焊接框架结构，四根支腿做了受力优化，可承受上部腔体满载磨料与工件时的总重量，支腿底部可设置调平脚杯，适配车间不平整地面，避免设备作业过程中出现晃动。支架中部设置的两个抽屉式储物格，可用于存放备用喷砂嘴、防护手套、小型工装夹具等作业配件，方便作业人员随时取用，减少来回取件的无效工时。设备的安装边界需要结合作业人员的操作空间预留，设备正面需预留至少1.2米的站立操作空间，两侧预留0.5米以上的维护空间，方便后期对磨料循环系统、除尘接口做检修维护，设备整体高度适配常规站立作业面高度，操作孔中心距离地面高度约1.1米，符合多数作业人员的操作习惯，长时间作业不易产生疲劳。

　　从功能特性来看，这款手动喷砂机可适配多种材质的磨料，包括金刚砂、玻璃珠、钢丸、核桃砂等，可根据不同的处理需求更换磨料，实现工件去毛刺、除氧化皮、表面哑光处理、涂层清理、铸件清砂等不同工艺目标，针对铝合金、不锈钢、铸铁、塑胶等不同材质的工件都能适配。设计过程中充分考虑了小型加工车间的使用需求，整体结构无需复杂的地基安装，就位后接通风源与除尘管路即可投入使用，设备整体占地面积小，适合小批量加工、作坊式生产、模具维修车间等场景使用，对比大型自动化喷砂设备，手动款的灵活性更高，可处理形状复杂、异形结构的工件，作业人员可灵活调整喷砂角度与距离，针对工件的死角、内腔位置做针对性处理，避免自动化设备存在的处理盲区。

　　腔体内部可根据需求加装旋转工作台，针对小型轴类、盘类工件可实现转动喷砂，提升表面处理的均匀度，观察窗内侧可设置可更换的透明防护膜，当防护膜被磨料磨花影响视线时，直接更换防护膜即可，无需更换整块观察窗，降低后期维护成本。操作孔的密封袖套采用耐磨橡胶材质，袖口位置做收紧设计，既可以避免粉尘外溢，也能防止磨料溅出对作业人员手臂造成伤害，作业腔侧面可设置除尘接口，外接工业除尘设备后，可使腔内形成微负压，进一步避免粉尘从操作孔、观察窗缝隙溢出，改善作业区域的空气环境。磨料收集锥斗的倾斜角度做了优化，避免磨料在锥斗内壁堆积造成堵塞，确保磨料能够顺畅滑落至收集区域，锥斗底部可设置出料控制阀，方便定期更换磨料、清理堆积的杂质。整体结构没有复杂的传动与电控部件，后期维护难度低，普通机修人员即可完成日常的检修与配件更换，设备的整体重量控制在合理范围，如需移位可通过叉车或者手动液压车完成搬运，无需大型吊装设备，适配多数中小型加工企业的场地条件。
