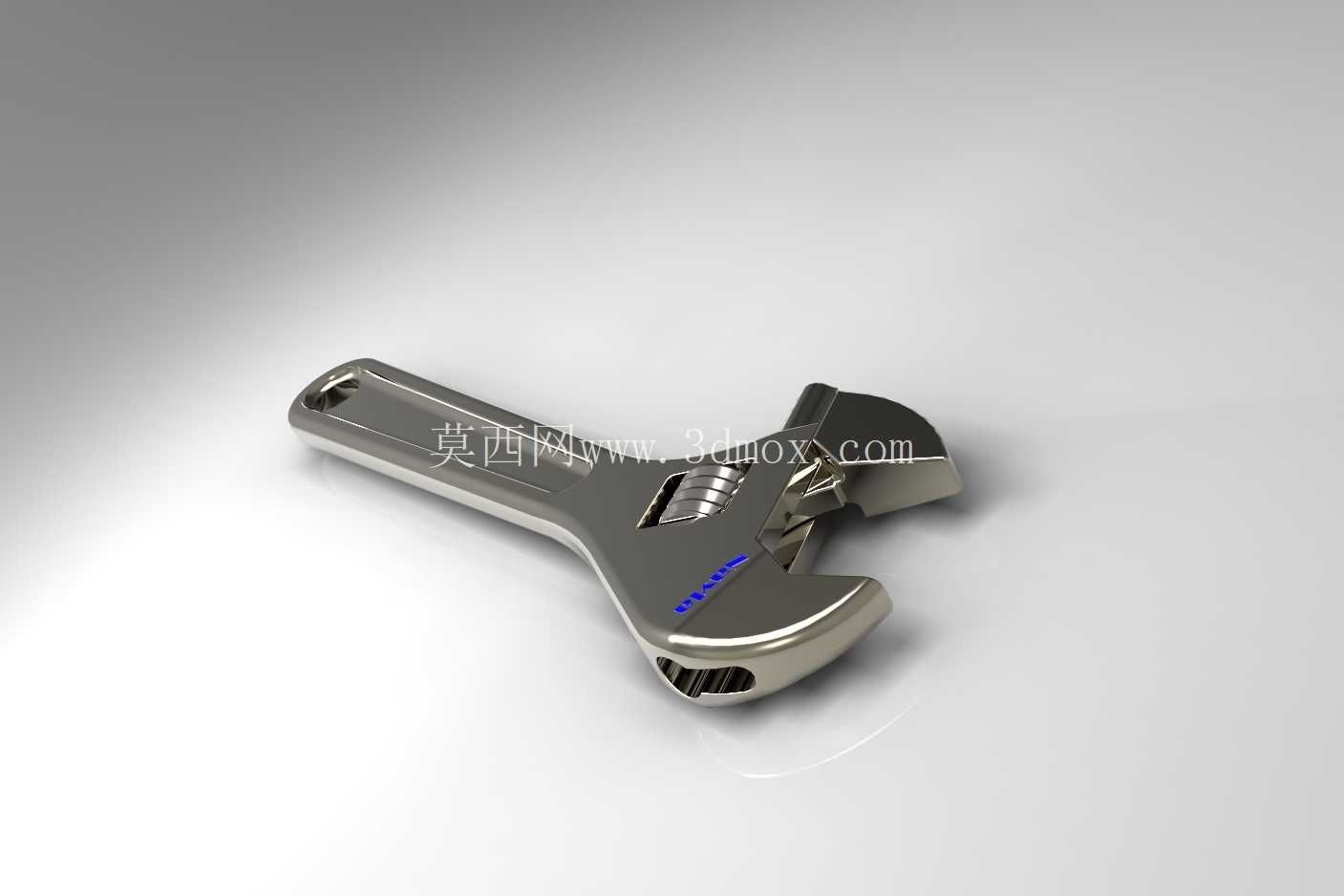

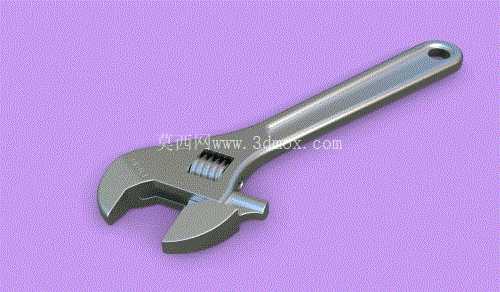

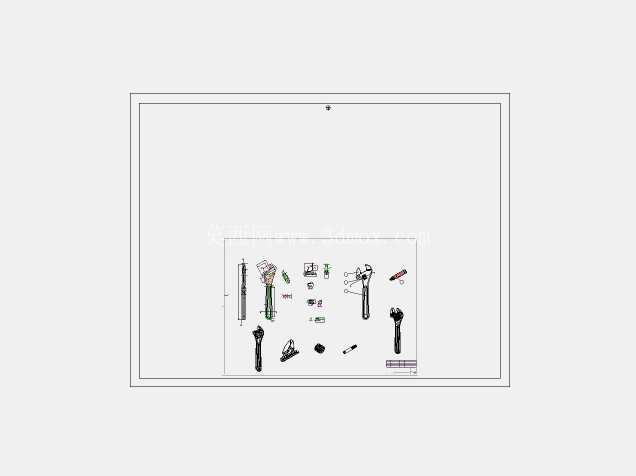

可调式活动扳手结构三维设计

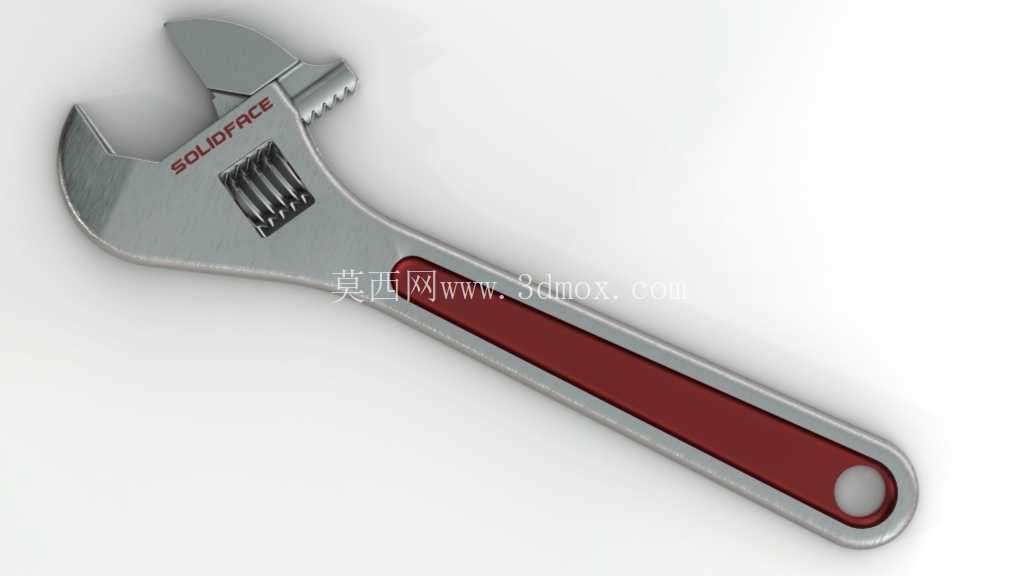

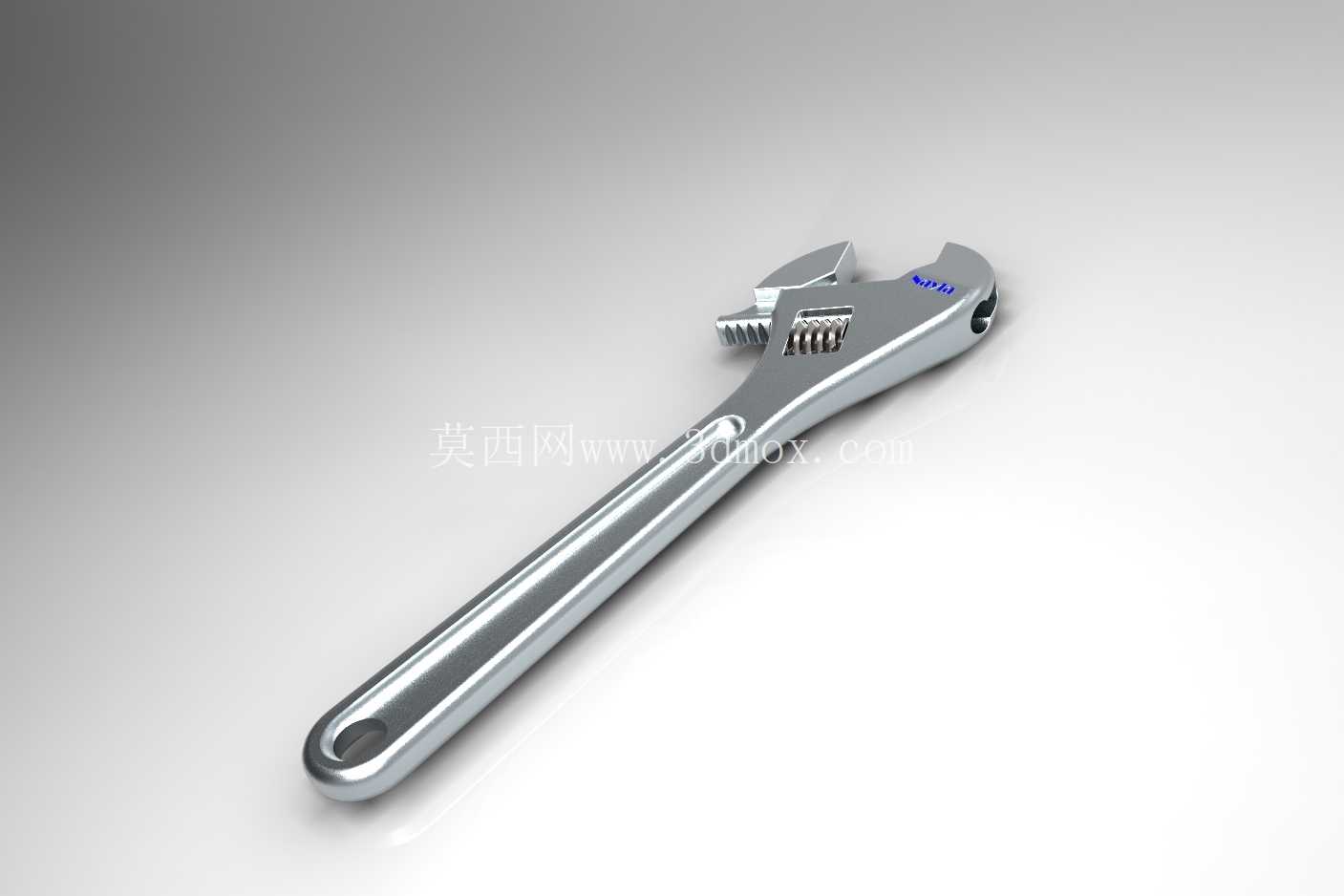

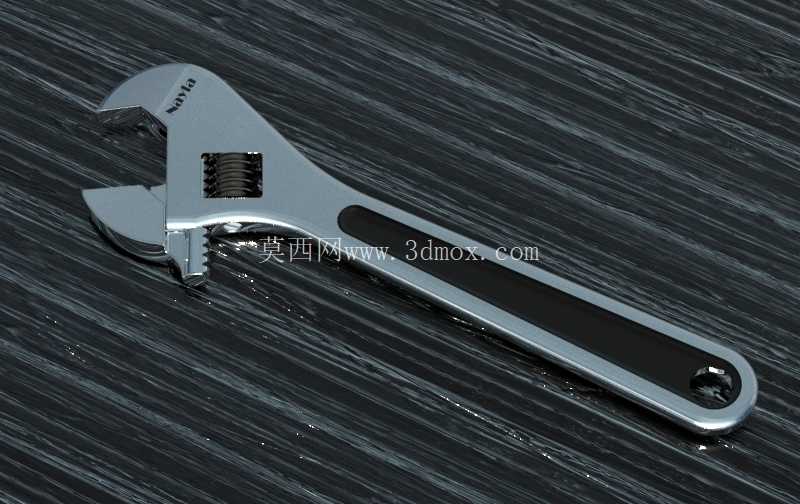

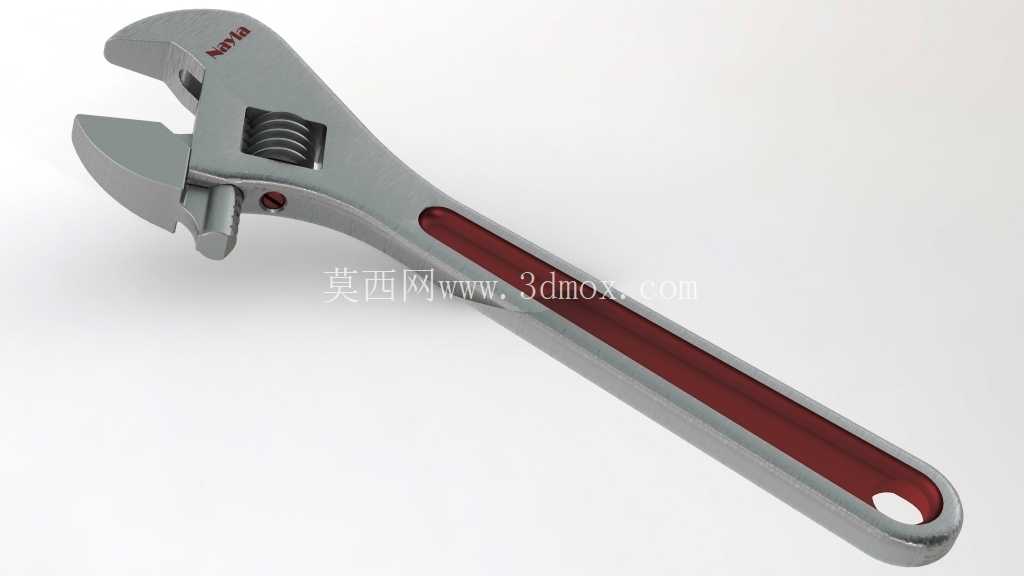

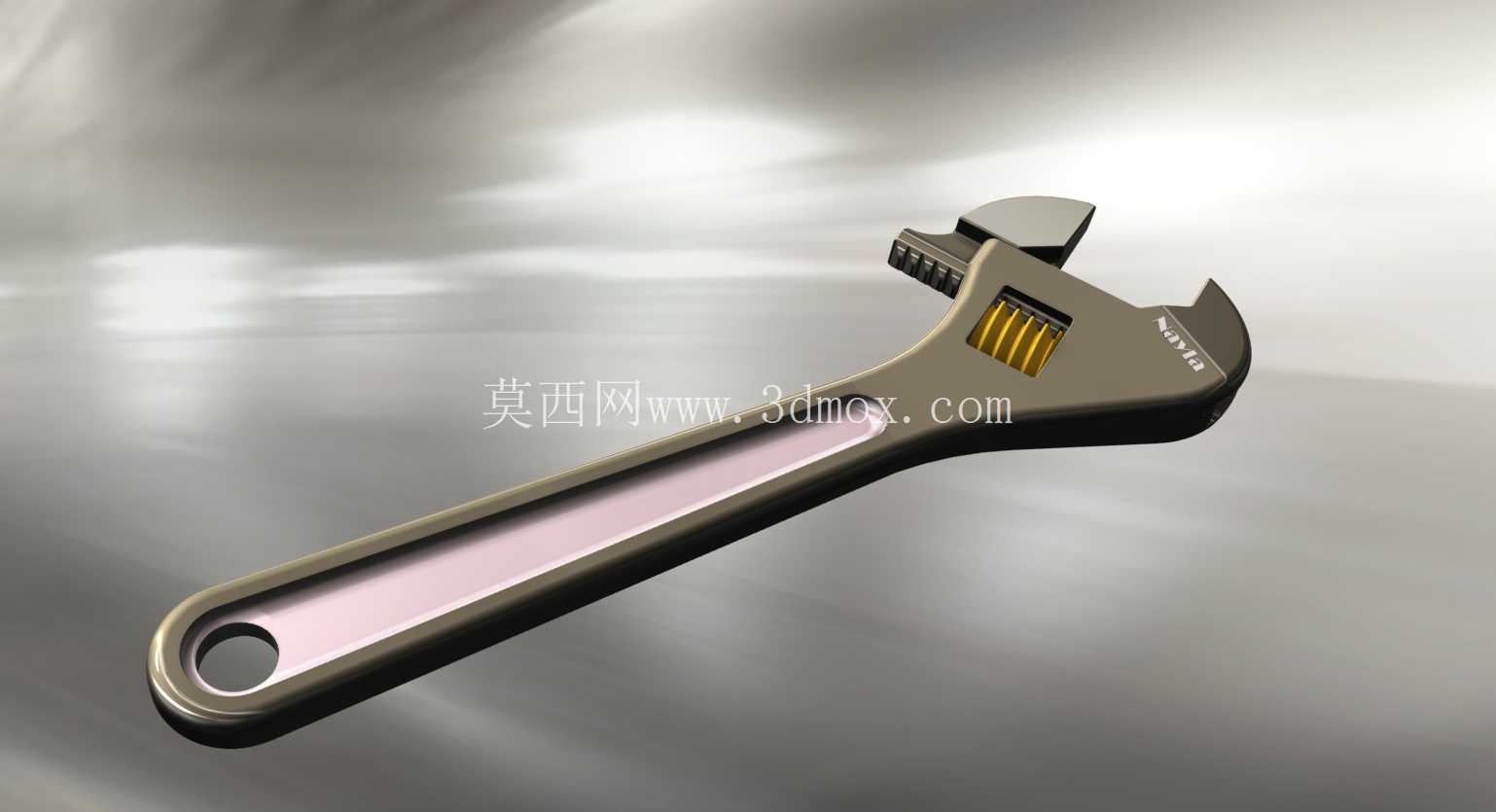

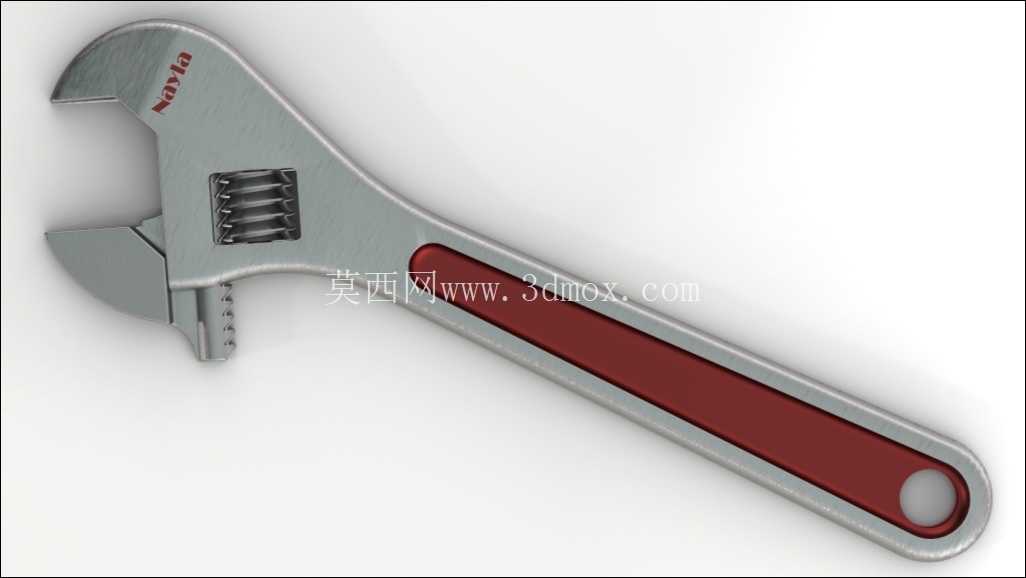

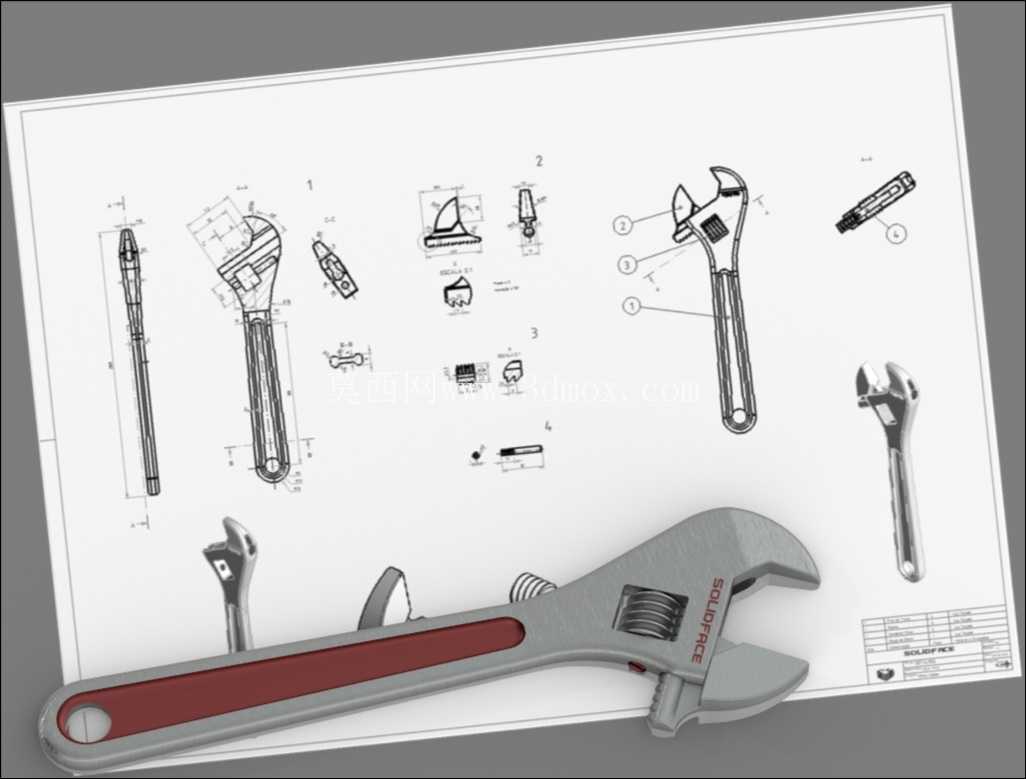

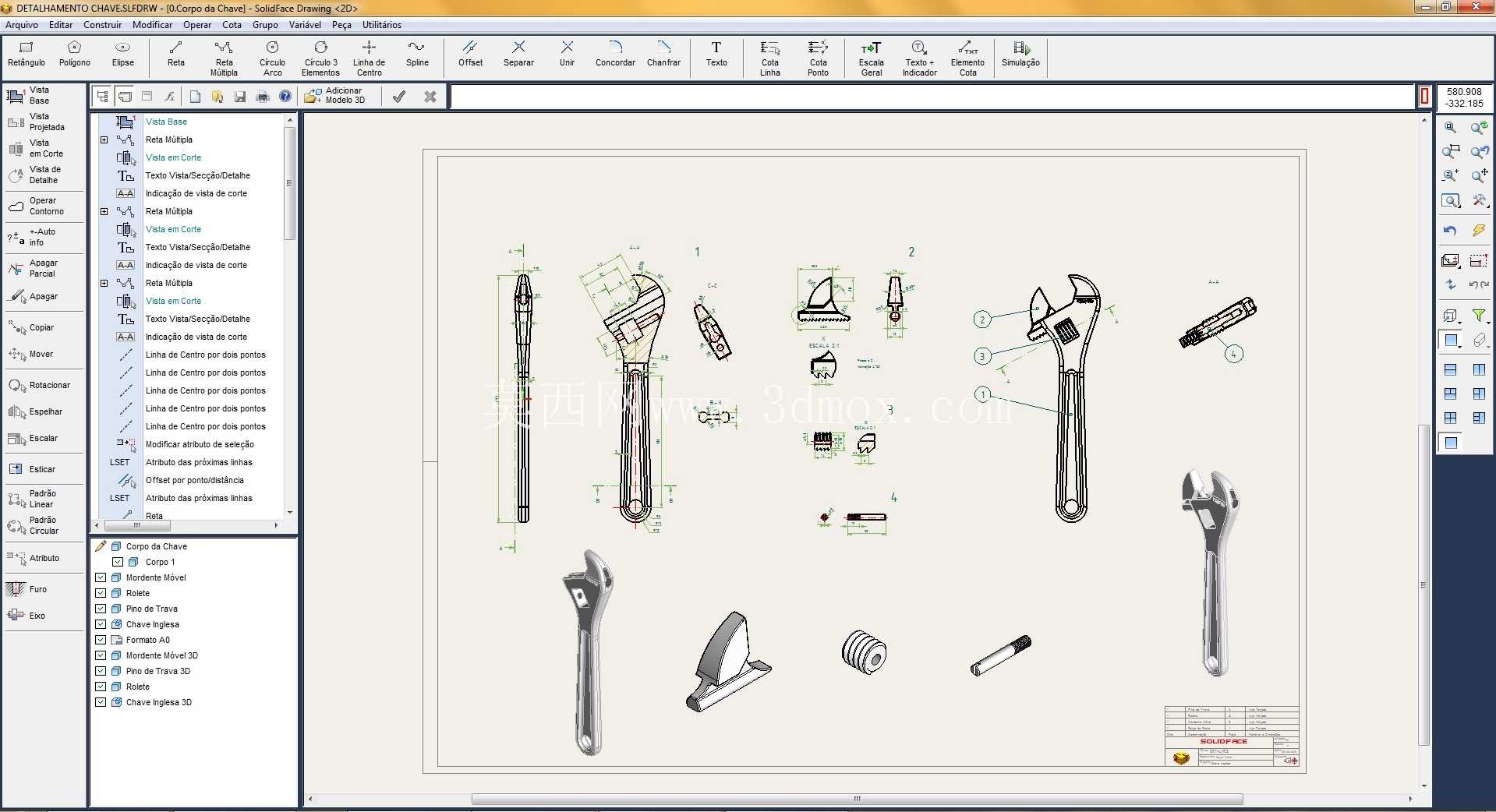

　　在设备运维、机械装配、家装维修等各类涉及螺纹紧固件拆装的场景中，活动扳手是一线作业人员随身配备的核心手动工具之一，不同于固定开口的呆扳手，它可通过调节蜗轮改变开口尺寸，适配一定范围内不同规格的螺栓、螺母，无需携带多把对应尺寸的固定扳手，大幅降低工具携带负重，尤其适合现场作业中紧固件规格不统一、临时出现非标准件拆装需求的工况。从结构设计逻辑来看，这款可调活动扳手的核心功能实现依赖于固定钳体、活动钳口、调节蜗轮、蜗杆弹簧、手柄几个核心部件的配合，固定钳体与手柄为一体化锻造结构，是整个工具的受力基体，活动钳口嵌装在固定钳体头部的导向槽内，钳口内侧加工有平行防滑齿纹，夹紧紧固件时可增大接触摩擦力，避免施力过程中出现打滑滑脱、磨损紧固件棱角的问题。

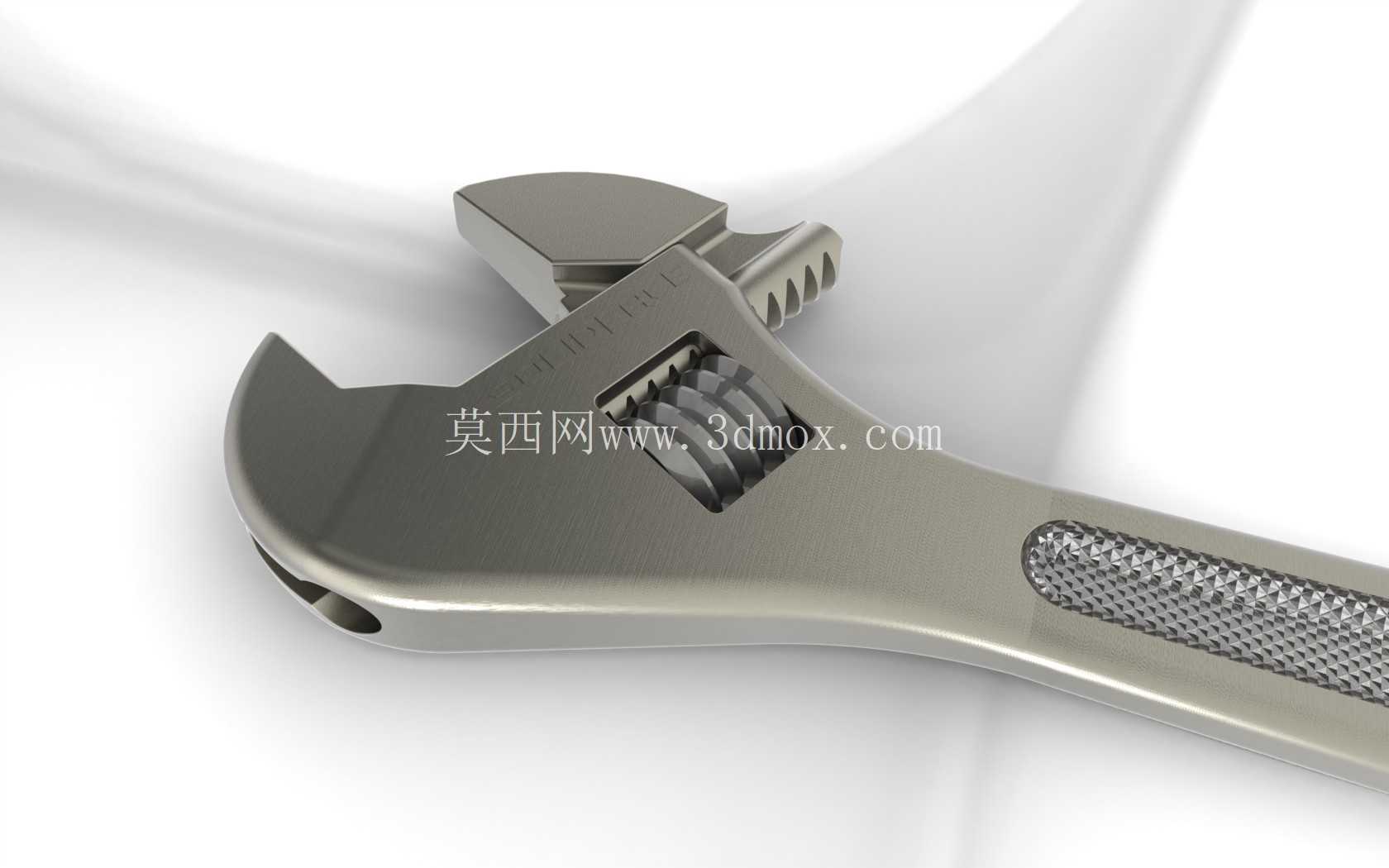

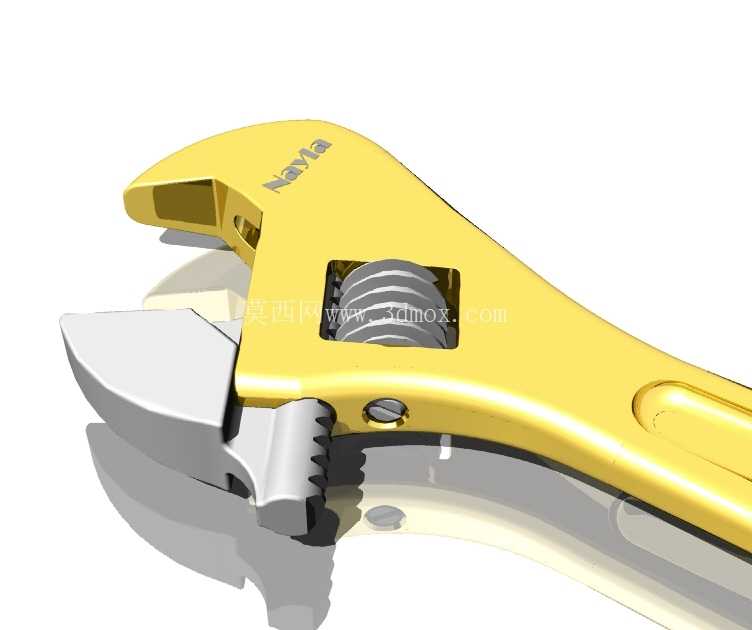

　　调节蜗轮与活动钳口下部的齿条啮合，转动蜗轮即可带动活动钳口沿导向槽平移，实现开口尺寸的连续调节，蜗轮侧边配套的弹簧结构可提供啮合预紧力，防止调节到位后受振动影响出现钳口移位、开口尺寸变化的情况，保证施力过程中钳口与紧固件的贴合稳定性。从实际使用的受力角度出发，设计时需要重点考量钳口的开口范围与手柄长度的匹配关系，这款扳手的最大开口尺寸覆盖了日常运维场景中最常用的M6到M24规格外六角紧固件，对应手柄长度按照杠杆力矩原理设计，既保证拧动常规扭矩要求的紧固件时无需过度施力，也避免手柄过长导致空间受限场景下无法完成转动操作，在狭窄的设备缝隙、管路排布密集的区域作业时，可通过调整扳手卡入角度，利用15度的钳口偏移设计，实现小角度往复转动完成紧固件拆装，无需整圈转动扳手，适配近距离操作的空间限制。

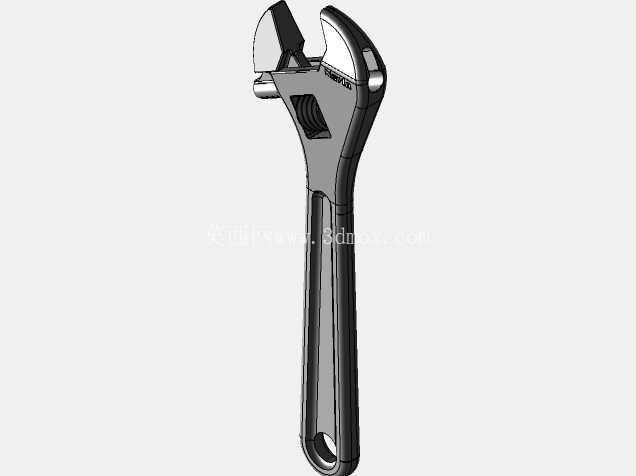

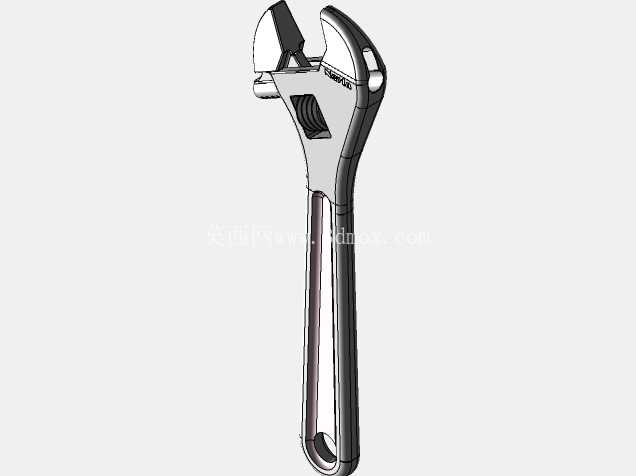

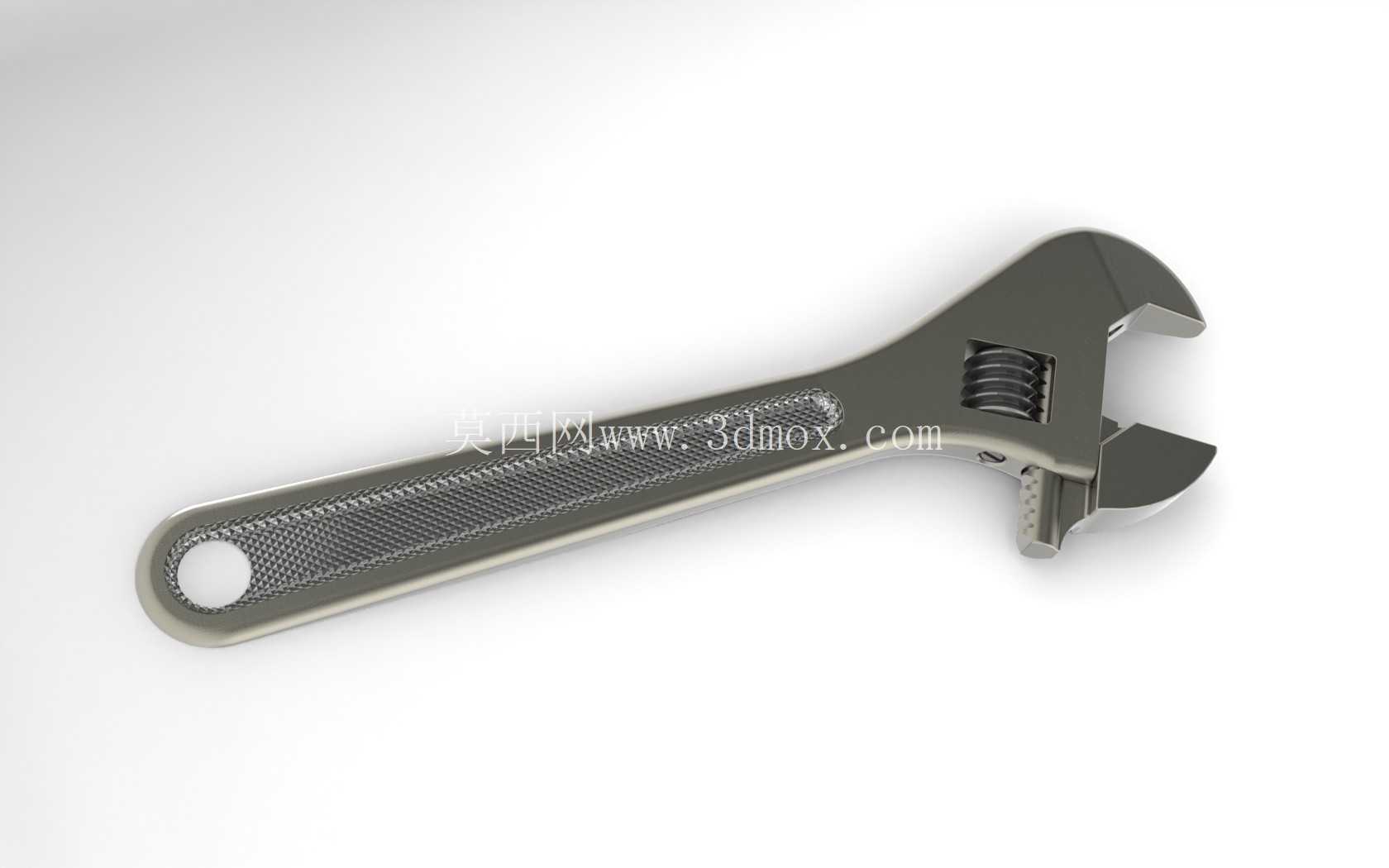

　　外形尺寸设计上，头部厚度控制在较薄的区间，可伸入部分沉头螺栓、设备内部凹陷位置的紧固件作业场景，手柄部分采用包覆式防滑结构，握持区域贴合人手握持的弧度，长时间施力时可减少手部压痕，尾部的挂孔设计方便工具收纳悬挂，适配车间工具墙、维修工具包的挂放需求。安装边界层面，这款扳手作为独立手动工具，无额外配套安装需求，自身各部件的装配公差需要严格控制：活动钳口与导向槽的配合间隙控制在合理范围，既保证调节时滑动顺畅无卡滞，也避免间隙过大导致夹紧时钳口出现上下晃动，影响夹紧精度；蜗轮与齿条的啮合齿面需要做硬化处理，长期调节使用不会出现齿面磨损、滑牙的问题，钳口的夹持面平面度、平行度公差需要满足作业要求，夹紧紧固件时两个钳口面可完全平行贴合紧固件侧面，不会出现点接触导致的应力集中，既损伤紧固件棱角，也容易在大扭矩施力时出现打滑伤人的风险。

　　在工业生产场景中，这类活动扳手除了日常设备维修使用，也常作为生产线设备调试、工装夹具调整的配套工具，针对不同作业场景的需求，设计时还需要考量整体的强度性能，基体采用合金钢锻造后经热处理提升整体韧性与表面硬度，承受额定扭矩时不会出现钳口断裂、手柄变形的问题，表面做防锈处理，适应车间潮湿、多油污的作业环境，长期使用不会出现锈蚀导致调节机构卡滞的问题。不同于专业级定扭矩扳手，活动扳手的核心优势在于通用性强，单把工具可覆盖多规格紧固件的拆装需求，在应急维修、户外作业、非高精度扭矩要求的拆装场景中，是不可替代的基础手动工具，设计过程中需要平衡工具自重、强度、开口范围、操作便利性几个核心维度，过重的扳手会增加长时间携带的负担，强度不足则会导致施力时断裂引发安全隐患，开口范围过小无法适配大规格紧固件，过大则会导致头部体积过大，无法在狭窄空间使用，各参数的匹配需要结合一线作业的实际反馈不断优化，才能做出符合实际使用需求的成熟工具结构。
