方形法兰安装步进电机SM1结构设计

项目分类:电机 发布时间:2026-05-21 ID:1153896
  • 方形法兰安装步进电机SM1结构设计
  • 方形法兰安装步进电机SM1结构设计

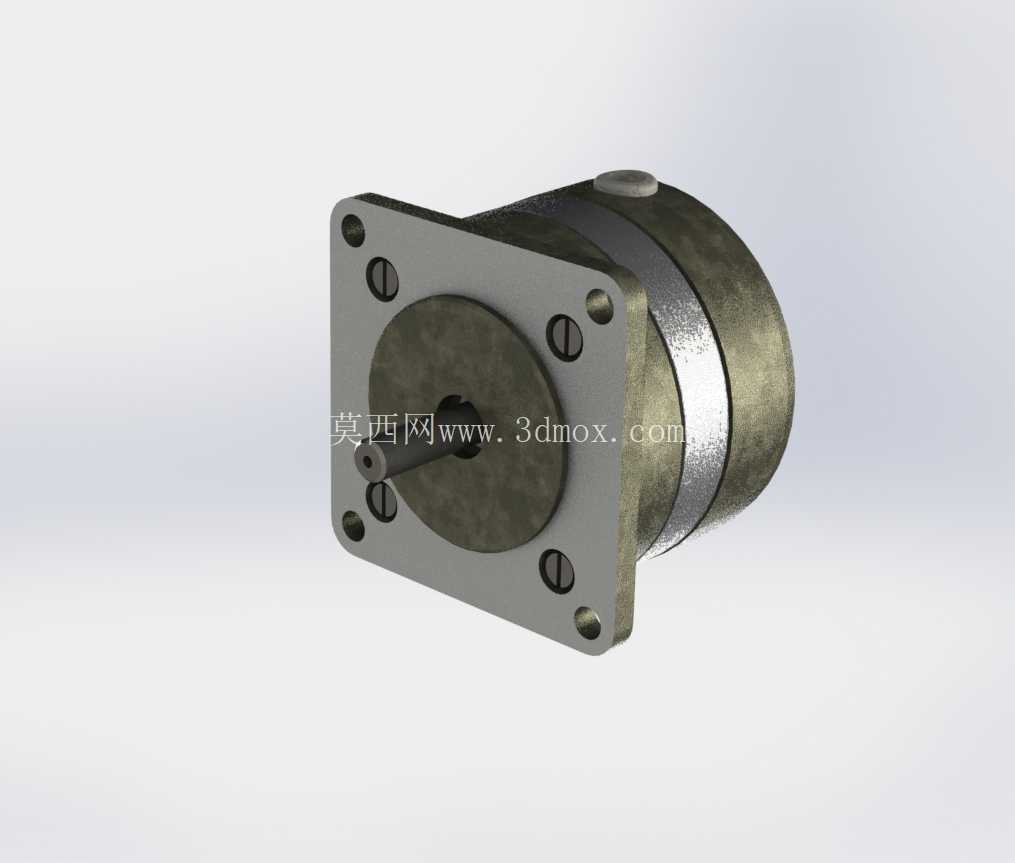

在桌面级3D打印设备、小型数控雕刻机、自动化点胶工位这类对进给精度有明确要求的轻载传动场景里,步进电机是核心的执行元件,这款方形法兰安装的步进电机结构,完全围绕这类场景的实际安装与运行需求做了细节适配。先从安装边界说起,前端的方形安装法兰做了四个沉头安装孔位,孔位的中心距严格匹配小型自动化设备常用的安装面板标准,沉孔深度刚好能容纳内六角圆柱头螺钉的头部,安装后螺钉端面不会突出法兰平面,不会和前端连接的联轴器、同步带轮产生运动干涉,这一点在做紧凑结构设计时尤为重要,很多新手建模时容易忽略沉孔深度,导致实际装配时螺钉头刮蹭传动件。法兰端面和电机主体的同轴度公差在建模时做了严格约束,输出轴的中心和法兰定位止口的同轴度控制在0.02mm以内,安装时只要把法兰止口卡入设备安装板的定位孔,就能保证输出轴和后端负载的同轴度,不需要反复调整找正,能大幅减少现场装配的调试时间。

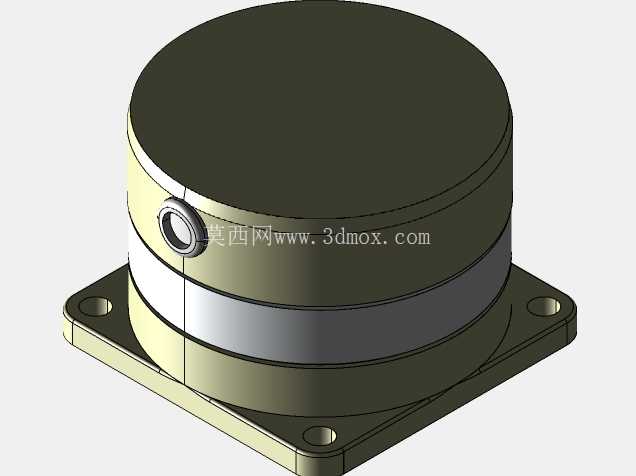

从功能特性来看,这款电机的主体采用分段式筒状结构,前后端盖和中间定子壳体的配合面做了止口定位,建模时特意预留了0.03mm的装配间隙,既方便压装装配,又不会因为间隙过大导致运行时定子和转子产生偏心摩擦。输出轴采用单出轴结构,轴端做了平位切削,用来配合紧定螺钉固定联轴器或者同步轮,避免负载传动时出现轴和连接件的相对滑动,平位的位置距离轴端的尺寸经过反复核对,刚好匹配常用的5mm、8mm孔径联轴器的紧定螺钉位置,不需要用户额外对轴做二次加工。电机尾部没有做突出的编码器结构,整体长度控制得非常紧凑,适合安装在设备内部空间局促的位置,比如3D打印机的X轴运动滑台上,不会因为电机长度过大和设备框架产生运动碰撞。

设计思路上,整个模型完全按照实际加工和装配的逻辑做了结构拆分,定子部分的壳体做了细微的防滑纹理处理,既还原了实际电机外壳的氧化处理质感,也能在建模装配时方便区分不同的零件层级。前后端盖的固定螺钉采用内六角盘头螺钉,螺钉的排布均匀分布在法兰端面,拧紧时能保证端盖受力均匀,不会因为单侧受力导致端盖倾斜,进而影响内部轴承的装配精度。输出轴的轴承安装位做了轴肩定位,轴承内圈靠轴肩限位,外圈靠端盖的轴承室台阶限位,建模时预留了轴承的装配间隙,保证转子转动时没有卡滞感,同时也不会因为间隙过大产生径向窜动,这一点直接影响电机运行时的输出精度,尤其是在3D打印的挤出进给场景下,轴的径向窜动会直接导致送丝不均匀,影响最终的打印成型质量。

从实际应用的适配性来说,这款电机的安装尺寸完全兼容市面上主流的42系列步进电机安装规范,不管是替换现有设备上的老旧电机,还是做新设备的结构设计,都可以直接套用这个模型的安装尺寸做安装板的开孔设计,不需要反复核对实物尺寸。电机的出线位置做在壳体侧面,不会占用轴向的安装空间,布线时可以顺着设备的框架走线,避免线缆和运动部件产生剐蹭。在做设备的运动仿真时,这个模型的重量、转动惯量参数都按照实际同规格电机的参数做了匹配,做运动学仿真时能得到更贴近实际的负载计算结果,不会因为模型参数偏差导致选型时电机扭矩选得过大或者过小。很多结构工程师在做小型设备设计时,往往会随便找一个近似的电机模型凑数,最后实际加工出来的安装板孔位不对、电机和周边结构干涉,这款模型的所有安装尺寸都经过实际校验,能直接用于生产图纸的参考,减少设计阶段的反复修改成本。另外,模型的细节还原度足够高,端盖上的螺钉、输出轴的倒角、壳体的接缝都做了1:1的还原,做设备整体渲染时能呈现非常真实的效果,不需要再额外对电机模型做细节修补。
