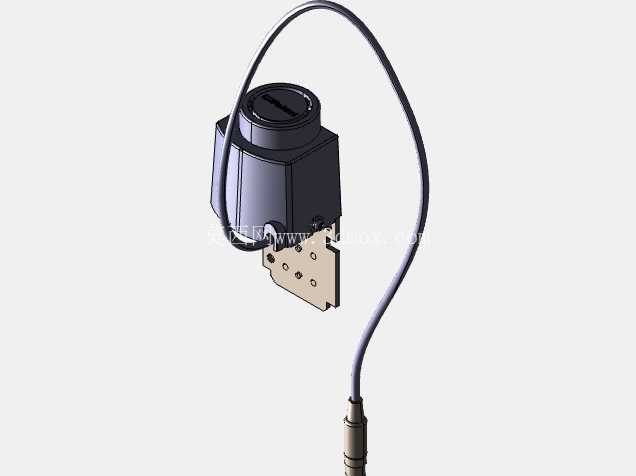

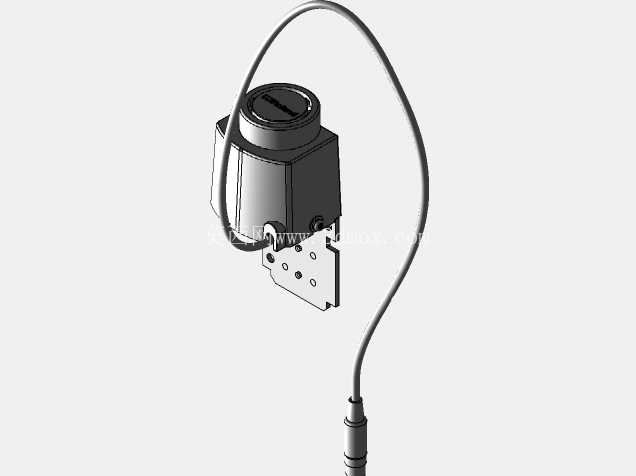

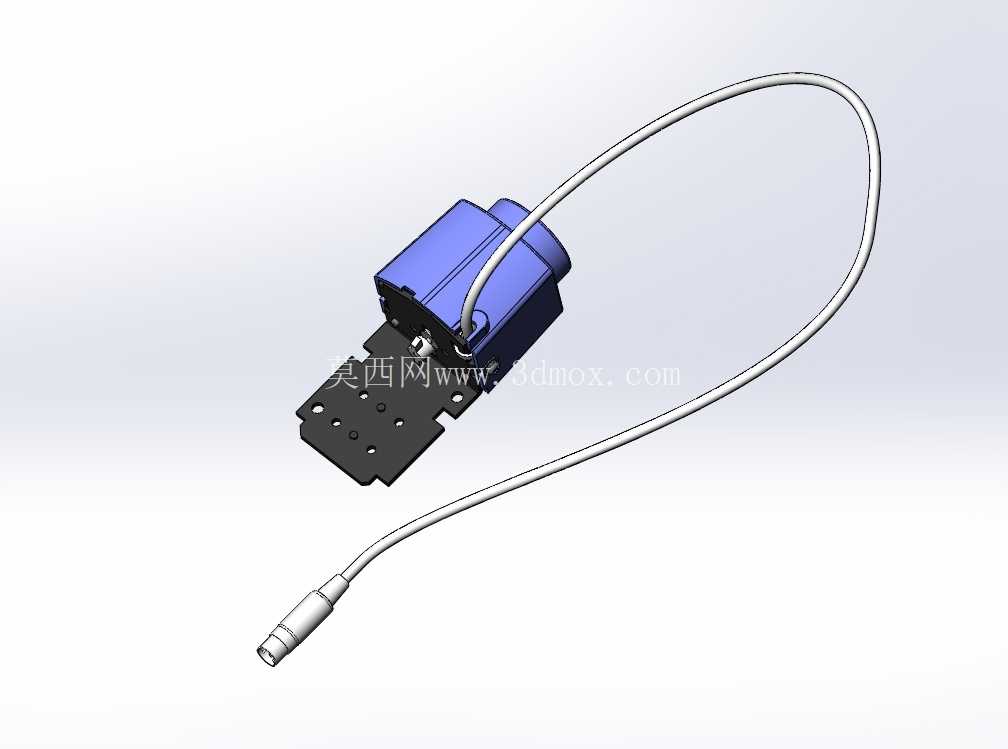

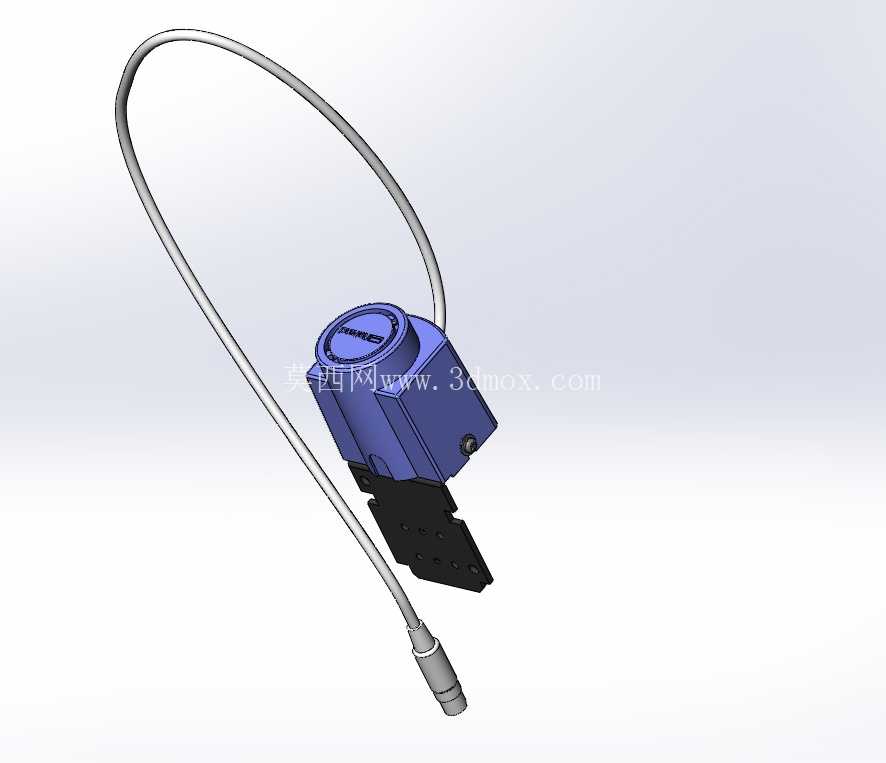

Roland MODELA系列雕刻机主轴电机单元结构

在桌面级精密雕刻加工场景中，主轴电机单元是直接决定切削精度、加工稳定性的核心执行部件，本次呈现的结构适配Roland MODELA MDX-15/20系列桌面雕刻设备，是设备完成软金属、工程塑料、代木等材质精细加工的动力输出核心。从实际应用场景来看，这类小型桌面雕刻设备多用于手板样件快速制作、小型精密零件加工、教学实训场景的切削作业，对主轴单元的体积控制、安装兼容性、运行稳定性都有较高要求，毕竟桌面设备的安装空间有限，无法照搬工业级大型雕刻机的主轴结构。

从功能特性上看，该单元集成了动力输出、安装固定、线缆走线三个核心模块，主体动力部分采用紧凑式封装设计，将驱动电机、主轴夹头集成在同一壳体内，减少了额外传动结构带来的精度损失，输出端可适配标准直径的雕刻刀具，满足不同直径铣刀、刻刀的装夹需求。配套的安装底座采用多安装孔位设计，孔位排布完全匹配MDX系列设备的Z轴滑台安装面，安装时无需额外加工转接板，直接通过标准紧固件即可完成固定，安装孔位同时预留了微调余量，可在装配时调整主轴的垂直精度，保证刀具轴线与加工工作台面的垂直度，避免加工时出现锥面、台阶面等精度问题。

线缆部分采用柔性屏蔽线缆设计，线缆长度适配设备Z轴的全行程移动范围，在Z轴上下进给运动时，线缆可随滑台自然弯曲，不会出现拉扯、干涉滑台运动的情况，屏蔽层可隔绝电机运行时的电磁干扰，避免对设备的位置检测传感器、控制信号传输造成影响，线缆末端采用标准快插接头，可直接与设备的主控驱动板对接，装配时无需额外焊接接线，降低现场装配的复杂度。

从设计思路来看，该结构完全围绕桌面级设备的紧凑化需求展开，没有冗余的结构设计：电机壳体采用散热筋结构，在有限体积内增大散热面积，保证长时间连续切削时电机不会过热降扭；安装底座的平面度公差控制在0.02mm以内，与电机壳体的配合面采用定位止口设计，装配时可快速保证电机轴线与安装面的垂直度，减少装配调试的时间；线缆出线位置采用防弯折护套设计，避免设备长期运行中线缆在出线根部出现断线故障，提升部件的使用寿命。

在安装边界方面，该单元整体横向尺寸控制在较小范围内，安装后不会超出Z轴滑台的横向边界，不会与设备的X轴行程限位结构产生干涉；轴向长度适配MDX系列设备的Z轴行程余量，安装后刀具的可下探深度完全覆盖设备的标称加工行程，不会出现主轴安装后加工深度不足的问题。底座上的安装孔采用长圆孔与圆孔组合的设计，圆孔作为主定位孔，长圆孔作为调节孔，既可以保证安装位置的重复定位精度，又可以在小范围内调整主轴的前后位置，适配不同长度刀具的对刀需求。实际使用中，该主轴单元可稳定承担小切削量的精加工作业，运行时的径向跳动控制在微米级，可满足小型精密零件的加工精度要求，同时整体重量较轻，不会增加Z轴滑台的负载，保证Z轴进给运动的响应速度与定位精度。
