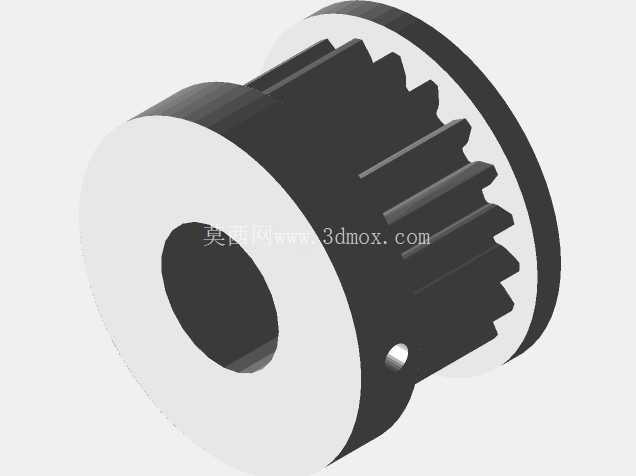

3D打印设备用GT2型同步传动带轮

这款同步带轮是桌面级FDM3D打印设备传动系统的核心配套零件，主要适配GT2规格同步齿形带使用，在设备的X、Y轴运动传动链路中承担动力传递、运动换向的核心作用，直接决定打印过程中喷头的运动定位精度与传动平稳性。从实际应用场景来看，桌面级熔融沉积成型3D打印机的运动系统普遍采用同步带传动方案，相比齿轮啮合传动、丝杠传动，同步带传动具备传动无间隙、运行噪音低、安装调整便捷、长行程传动成本低的优势，而GT2齿形的节距为2mm，齿形啮合精度高，反向间隙极小，完全适配桌面3D打印机0.01mm级的定位精度要求，是目前消费级、桌面级3D打印设备的主流传动选型。

从功能特性上看，这款带轮采用周向均匀分布的梯形齿结构，齿形轮廓与GT2同步带的齿槽完全匹配，啮合过程中齿面接触均匀，不会出现爬齿、跳齿问题，传动比保持恒定，能够精准传递步进电机输出的旋转运动，将其转化为打印头或成型平台的直线位移。带轮中心设计有标准D型轴孔，可直接适配常见的42型步进电机输出轴，D型切面能够实现周向防转，无需额外加工键槽，依靠顶丝即可完成轴向与周向的锁紧固定，安装过程无需复杂工装，普通内六角扳手即可完成装配调整。带轮轮缘两侧设计有挡边结构，能够限制同步带在高速往复运动过程中出现的轴向窜动，避免同步带脱出带轮引发的传动失效，降低设备运行过程中的故障概率。

从设计思路层面，这款带轮的建模过程完全围绕实际使用需求展开，首先确定齿形参数时严格遵循GT2同步带的齿形标准，齿顶圆角、齿根圆角、齿形角均按照通用传动规范取值，保证带轮与市售常规GT2同步带的啮合兼容性，不需要定制专用皮带即可直接替换使用。其次在结构强度设计上，轮辐部分采用实心结构，因为桌面3D打印机的传动负载较小，实心结构既可以满足传动扭矩要求，也能降低3D打印自制过程中的打印难度，不需要添加支撑结构即可完成成型，同时带轮侧面设计有两个对称的M3顶丝孔，顶丝孔位置正对D型轴孔的平面侧，锁紧时顶丝直接压在电机轴的平面上，锁紧力更稳定，长时间往复运动也不会出现带轮松脱、移位的问题。

在安装边界与尺寸适配方面，这款带轮的外径与20齿GT2带轮的标准分度圆直径匹配，齿宽适配6mm宽度的GT2同步带，这也是目前桌面3D打印机最常用的皮带宽度规格，安装时带轮的轴向定位需要保证齿面中心与同步带的中心处于同一平面，避免皮带偏磨。带轮的总厚度控制在合理范围内，不会与电机安装座、运动滑台的相邻结构产生干涉，安装时只需要保证带轮端面与电机轴的垂直度，即可避免皮带运行过程中出现的偏载、异响问题。实际使用过程中，这类带轮如果采用PLA材料3D打印制作，能够满足日常打印的负载要求，如果需要更高的强度与耐磨性，也可以采用PETG、ABS材料打印，或者直接加工为铝合金材质，适配更高负载、更高打印速度的设备需求。

在传动系统调试过程中，这款带轮的安装精度直接影响打印成品的表面质量，如果带轮出现轴向窜动、周向松动，会导致打印过程中出现层纹偏移、尺寸偏差、错层等问题，因此设计时特意将顶丝孔设置为对称双孔结构，相比单顶丝结构，锁紧可靠性大幅提升，能够承受更高的加减速负载，适配高速打印场景下的频繁正反转传动需求。同时带轮的齿面粗糙度控制在合理范围，不会过度磨损同步带的齿面，延长传动皮带的使用寿命，减少设备维护频次。
