3D打印机用GT2型同步传动带轮结构

项目分类:3D打印机 发布时间:2022-07-30 ID:687716
  • 3D打印机用GT2型同步传动带轮结构
  • 3D打印机用GT2型同步传动带轮结构
  • 3D打印机用GT2型同步传动带轮结构

  在桌面级FDM3D打印机的运动传动系统中,同步带轮是决定运动精度、传动平稳性的核心基础零件,GT2齿型的同步带轮因为齿距小、传动背隙低,长期作为X、Y轴运动机构的标准传动部件被广泛应用。这款带轮采用圆弧齿廓的GT2齿型设计,匹配节距2mm的GT2同步带,齿形经过参数化拟合,能和同步带的齿槽完全贴合,相比梯形齿的同步带轮,啮合过程中不会出现齿根应力集中的问题,高速往复运动时的多边形效应被大幅削弱,传动过程中的振动和噪音能控制在极低水平,完全适配桌面级设备高速打印时的运动响应需求。

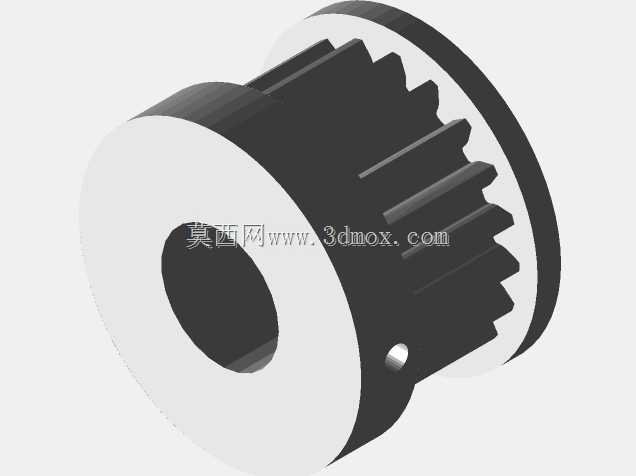

  从结构设计来看,这款带轮采用带挡边的一体式轮体结构,两侧的挡边高度略高于带齿顶面,安装后能对同步带形成侧向约束,避免设备长时间运行后同步带出现跑偏、掉带的问题,尤其是在X轴做长行程往复运动、Y轴带动打印平台做频繁启停动作时,挡边的限位作用能大幅降低传动故障的概率。轮体中心为通孔安装结构,孔壁预留了紧定螺钉定位孔,安装时可以直接将带轮套入步进电机的输出轴,通过紧定螺钉锁紧固定,不需要额外的法兰或者连接座,安装流程简单,后期维护更换时不需要拆解过多周边结构,能大幅缩短设备的维护停机时间。

  设计过程中,首先要匹配常用的42型步进电机输出轴直径,中心安装孔的公差选用基孔制间隙配合,既保证套装时的顺畅度,又不会因为间隙过大导致带轮安装后出现偏心,避免传动过程中出现周期性的跳动影响打印精度。带轮的有效啮合齿宽匹配常用的6mm宽度GT2同步带,齿宽方向的尺寸公差控制在合理范围,既不会因为齿宽过窄导致同步带啮合面积不足、传动时出现打滑,也不会因为齿宽过大增加不必要的转动惯量,影响电机的动态响应性能。齿形参数严格遵循GT2带轮的标准节圆直径计算,保证传动比的准确性,避免运动轴的实际移动距离和控制指令出现偏差,防止打印件出现尺寸超差、层纹错位的问题。

  在安装边界上,这款带轮的外径尺寸经过优化,不会和电机安装座、同步带惰轮、运动轴的线性导轨等周边部件产生干涉,轮体的轴向长度控制在紧凑范围内,安装后不会过多占用运动轴的轴向空间,能适配大多数开源桌面3D打印机的安装位尺寸,不管是用于CoreXY结构的运动机构,还是用于传统的十字轴传动结构,都能直接替换同规格的标准GT2带轮,不需要对设备结构做额外修改。轮体上的紧定螺钉孔位置经过合理布置,锁紧时螺钉的端面能完全贴合电机轴的平面,锁紧后不会出现松动移位的问题,即使设备长时间做高速往复运动,也能保证带轮和电机轴的相对位置固定,不会因为传动扭矩的反复变化出现打滑丢步的情况。

  从实际使用场景来看,这类小规格GT2带轮除了应用在桌面3D打印机上,也能适配小型自动化设备的直线运动传动机构、小型雕刻机的运动轴传动、轻载机械手的关节传动等对传动精度有一定要求的轻载传动场景。设计时轮体的结构做了轻量化处理,在保证轮体结构强度、满足传动扭矩要求的前提下,尽可能减少了多余的材料,降低了带轮自身的转动惯量,能让电机的启停响应更迅速,在做小距离高精度位移时的跟随性更好,不会因为转动惯量过大导致运动过冲,影响终端的运动定位精度。齿面的粗糙度也做了相应控制,不会因为齿面过于粗糙加速同步带的磨损,也不会因为齿面过于光滑降低啮合时的摩擦力,能在保证传动效率的同时,延长同步带的整体使用寿命,减少设备日常运维的易损件更换频率。
