适配3D打印设备的方形步进电机结构

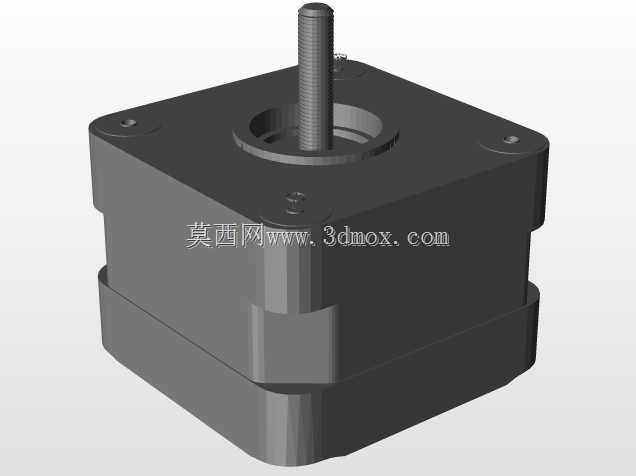

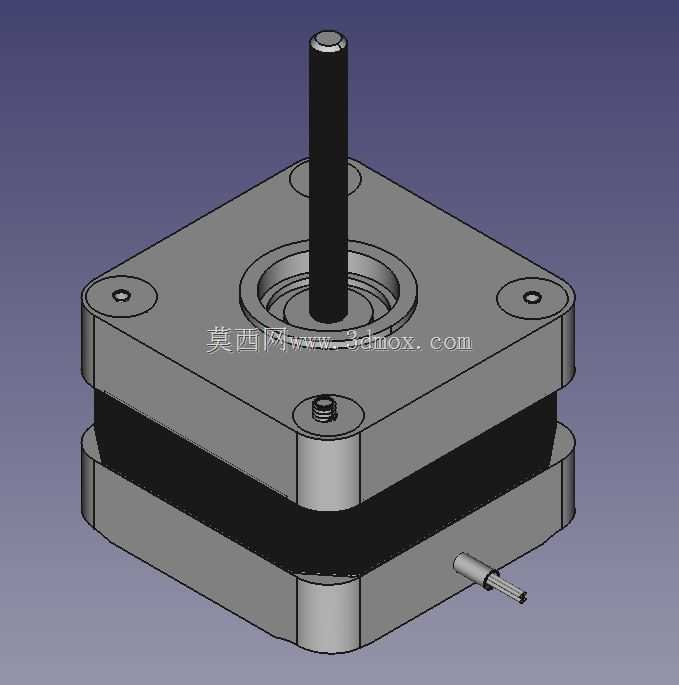

　　做桌面级FDM3D打印机结构迭代的时候，最容易被忽略的就是进给轴配套步进电机的安装适配性，很多现成的标准电机要么安装孔位和轻量化挤出机架不匹配，要么轴伸长度和同步轮装配公差对不上，反复调整垫片、改孔位的过程浪费了不少打样时间，这款按实际使用尺寸还原的步进电机结构，就是针对桌面3D打印机的安装边界做的适配设计。从实际应用场景来看，这类小尺寸两相步进电机主要承担3D打印机X/Y轴的平面进给驱动、Z轴的平台升降传动，还有部分近程挤出结构的耗材送进驱动，对安装定位精度、轴伸同轴度、机身厚度的控制要求都比较高，毕竟桌面设备的内部安装空间十分紧凑，多余的结构凸起都会干涉走线或者其他运动部件的行程。这款电机采用方形叠片机身设计，

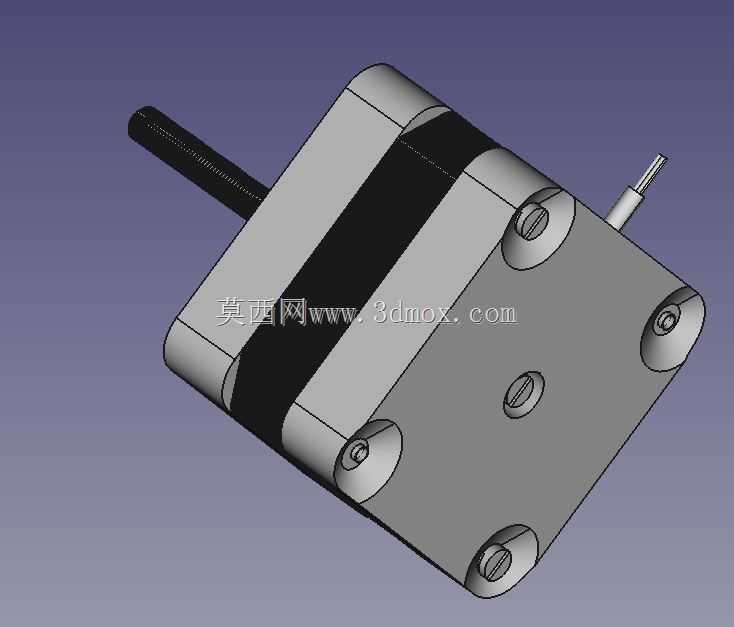

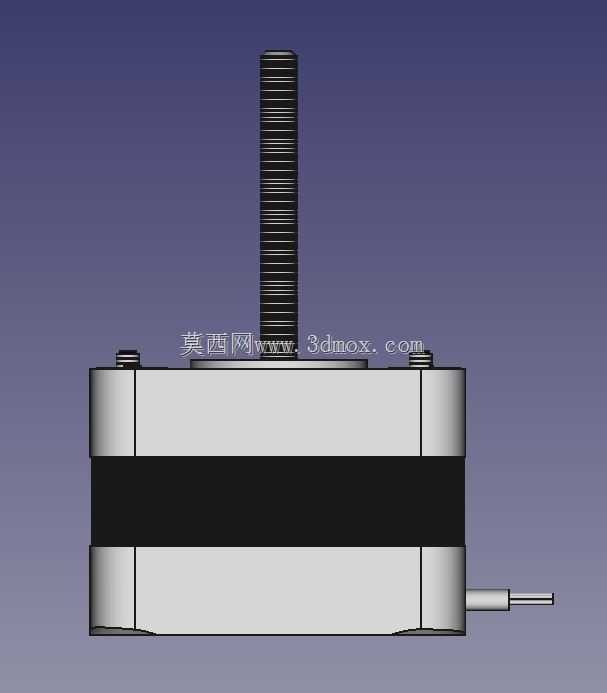

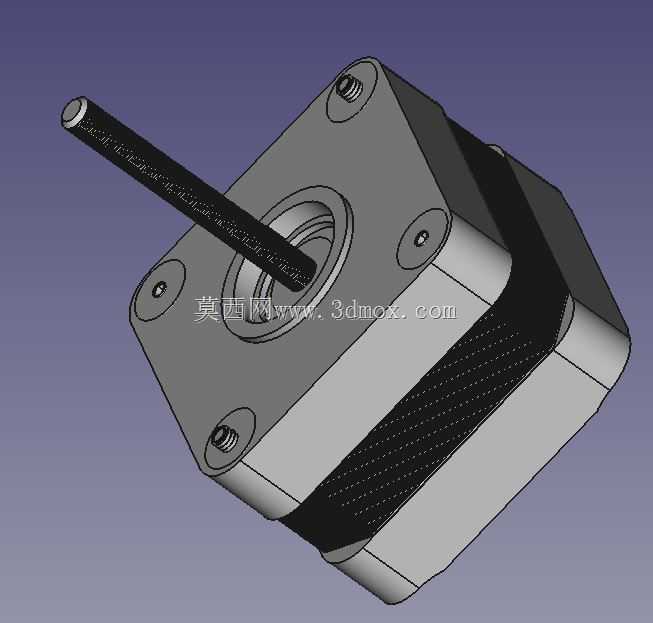

　　四个角位预留了沉头安装孔，孔位间距完全匹配市面上主流的2020、2040铝型材机架的安装标准，不需要额外做转接件就能直接锁附在型材槽位上，沉头孔的深度刚好容纳M3内六角螺丝的头部，锁附后螺丝头不会突出电机安装面，避免了运动过程中螺丝刮擦同步带或者走线的问题。机身的叠片结构做了分层还原，中间的磁轭部分和前后端盖的装配间隙都按实际公差做了预留，设计选型的时候可以直接参考这个结构的尺寸来排布周边的限位开关、走线槽位置，不用再反复核对电机样本的二维尺寸图，减少二维转三维过程中的尺寸错漏。轴伸部分的长度是按照常用的GT2同步轮装配深度设计的，轴端的平面卡位也做了还原，装配同步轮的时候紧定螺丝可以直接锁在卡位平面上，

　　不会出现传动过程中同步轮打滑空转的问题，轴径尺寸匹配常规的5mm同步轮、联轴器内孔，不需要额外做轴套转接。机身侧方引出的出线端位置也做了准确还原，设计机架走线的时候可以提前预留出线的弯折空间，避免装机的时候线体被电机端盖或者机架压住，造成线皮破损或者接触不良的问题。从设计思路上来说，这个结构没有做多余的简化，把实际装配中会涉及到的所有安装边界都做了还原，比如电机前端盖的轴肩凸起尺寸，这个尺寸直接关系到同步轮和电机端面的间隙预留，如果忽略这个凸起，同步轮装配的时候会顶到端盖，转动的时候出现摩擦异响，甚至增加电机的运行负载，导致电机过热丢步。还有机身的总厚度控制，对于近程挤出结构来说，电机厚度直接影响挤出头的整体重量，

　　厚度过大的电机会增加运动轴的负载，降低打印时的动态响应速度，这款电机的厚度尺寸是按轻量化选型做的适配，在保证输出扭矩满足送料和进给需求的前提下，尽可能压缩了机身的轴向尺寸，减少运动部分的惯量。在做整机结构虚拟装配的时候，可以直接把这个电机模型调入装配体，和同步轮、皮带、型材机架、限位开关做干涉检查，提前排查安装过程中可能出现的空间冲突问题，比如X轴电机安装后会不会和Y轴的运动行程产生干涉，Z轴电机的出线会不会和升降平台产生刮擦，这些问题如果等到实际装机的时候再发现，就要重新加工机架零件，浪费打样材料和装配时间。另外这个结构的安装孔位是通孔设计，锁附螺丝的时候可以从电机端面直接穿入锁到型材的螺母块里，相比侧面锁附的结构，安装和后期维护拆卸都更方便，不需要预留侧面的扳手操作空间，进一步压缩了整机的安装空间。对于做小型自动化设备、桌面级数控雕刻机的结构设计来说，这个尺寸的步进电机也有很高的适配性，只要安装孔位和扭矩需求匹配，都可以直接参考这个结构的尺寸做安装位设计，不用再单独测绘电机尺寸。整个模型的结构细节都按照实物的装配关系做了还原，没有做影响尺寸判断的过度简化，不管是做整机结构设计的装配参考，还是做设备的运动仿真，都能提供准确的尺寸依据，避免因为模型尺寸偏差导致的设计返工。
